Свайно-ростверковый фундамент

Оглавление

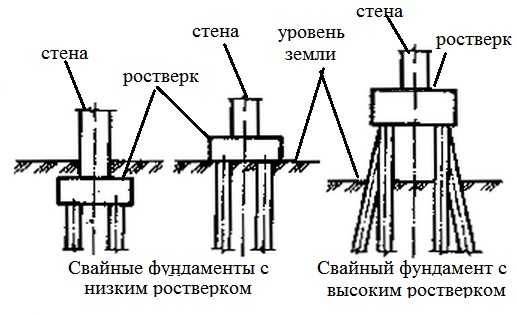

Типы ростверков по положению ленты

По положению ленты (и монтируемой опалубки) относительно поверхности земли выделяют три вида ростверка:

  1. высокий
  2. повышенный
  3. заглубленный

Высокий ростверк

Самый рациональный – высокий ростверк, его нижняя плоскость выше уровня грунта на 10-15 см и выше. Это нужно, чтобы зимой грунт, даже поднимаясь вдоль свай, не давил на ленту. Иначе, поднимая ростверк, промерзший грунт начнет вырывать сваи или (вероятнее второе) оторвет от них ростверк.

Недостаток этого типа ростверка для российской средней полосы – незагерметизированная пустота между грунтом и нижним перекрытием. Фактически, под полом отсутствует утепляющая неподвижная воздушная подушка, поэтому его приходится дополнительно утеплять, и в доме не может быть полноценного подвала. Можно предусмотреть опускающиеся на зиму щиты, по типу швертов, закрывающие щели между ростверком и землей.

Для района субтропического климата и для деревянного строительства, наоборот, такое проветривание пространства под полом очень удобно, так как способствует снижению влажности в доме и летнему охлаждению помещения. Так строят дома в Японии и Китае. Кроме того, при высокой ленте ростверка, это удобный вариант для устройства небольшого заглубленного вентилируемого пространства под домом для непродолжительного летнего хранения инвентаря, игрушек, собранного урожая.

За счет затенения и вентиляции в этом пространстве летом довольно прохладно, а выполненная с наклоном от дома отмостка (особенно заходящая под ростверк), надежно защитит от дождя и грязи. Чтобы зайти под дом, можно сделать между двух свай небольшую арку в ростверке и выкопать под дом лестницу и траншею-коридор по типу гаражной смотровой ямы, по сторонам от которого на земле размещают инвентарь. Такой доступ в пространство под домом удобен, чтобы периодически осматривать ростверк и нижнее перекрытие, при необходимости корректировать их состояние. В деревнях это одно из любимых мест летного обитания для всякой живности вроде кур, собак и кошек, поэтому щель можно закрыть сеткой.

Повышенный ростверк

Повышенный ростверк устраивают так, что его подошва оказывается вровень с землей. Из-под опалубки выбирают 10-15 см грунта, так что готовый ростверк висит над воздушной подушкой. Это убирает щель, в которой гуляет ветер и до некоторой степени делает воздушную подушку неподвижной.

Но поскольку доступ в пространство под домом в этом случае почти невозможен, нужно обязательно защитить пространство воздушной подушки швертами или просто листами шифера, пластика и т.д., свободно установленными снаружи ростверка и доходящими до дна траншеи, от осыпания в эту полость земли. Иначе вскоре ростверк окажется лежащим на земле и на него начнет действовать зимнее пучение грунта.

Нельзя и закреплять на ростверке защитные щитки-шверты – они должны быть самостоятельны, тогда грунт сможет поднимать и опускать их, никак при этом не влияя на ростверк.

Заглубленный ростверк

Фундамент с заглубленным ростверком одновременно наиболее популярен и наименее рационален. По периметру здания, непосредственно по линии проекции его будущих стен выкапывается неглубокая траншея, из дна которой оказываются торчащими оголовки свай. Затем делается опалубка-желоб, её дно расположено ниже уровня земли, но под ней также имеется воздушная подушка (можно положить желоб на бруски или отсыпать временную песчаную подушку). Такой фундамент тоже предполагает защитные шверты, и дает практически неподвижную воздушную подушку под полом, это утепляет дом.

Типы и назначение ростверков

Ростверковые конструкции различаются по типу и назначению. При выборе необходимой конструкции учитывается много факторов.

Ленточные фундаменты с ростверками

Для зданий, довольно прочной и надежной опорой являются свайные фундаменты с ленточным ростверком, для устройства которых используют две технологии. Одна из них применяется при обустройстве оснований выше уровня грунта, а вторая – на этапе создания решетчатой конструкции, которая принимает на себя часть нагрузки.

Ленточный фундамент с ростверком в разрезе

Ленточный фундамент – это оптимальный вариант для устройства основания на склонах и участках со сложным рельефом, поскольку не требуется выполнение сложных подготовительных работ по планированию участка с привлечением спецтехники. Данная конструкция прекрасно подходит для возведения сооружений из облегченных материалов.

Используя при строительстве дома ленточный фундамент обязательно необходимы:

  • Песчаная подушка, толщина которой составляет 200-300 мм. Она создается под бетонным каркасом и сваями для их защиты от разрушительного воздействия грунтовой влаги.
  • Гидроизоляция решетки и опор, для чего применяют полиэтиленовую пленку, рубероид или асбоцементные трубы.

При обустройстве фундамента необходимо тщательно рассчитывать количество и шаг свай в ленточном ростверке, а также его толщину и прочие параметры.

Для забора

Устройство ростверка для заборов необходимо для полноценной защиты конструкции, которую не может обеспечить плоскость ограждения. Создание пояса обусловлено не только обеспечением от внешних факторов, но и для того, чтобы например домашние животные не могли выбраться за пределы участка. Причины могут быть любыми, но исполнение всегда должно быть качественным, обеспечивать прочность и долговечность конструкции.

Ростверк для забора

В принципе, ростверк под забор практически не отличается от пояса, используемого при обустройстве фундаментов домов. Здесь использована та же конструкция, стройматериалы и выполняются аналогичные функции.

Для свайного основания

Необходимость устройства столбчатого фундамента с ростверком обуславливается непосредственно конкретной конструкцией здания, его весом и жесткостью каркаса сооружения. Для того чтобы опорные колоны не заваливались их обязывают монолитным железобетонным, металлическим или даже деревянным поясом.

Свайное основание с ростверком

В строительстве используется несколько схем свайного основания зданий:

  • Колонны с навесным поясом заглубляются в грунт. Данная схема используется в 90% всех свайных фундаментов;
  • Столбы опираются на щебневую насыпь без углубления в грунт. При такой схеме обеспечивается высокая жесткость основания дома, что позволяет максимально снизить вероятность просадки сооружения;
  • Без ростверка. Этот вариант используется для строительства небольших домов.

Как обустроить свайную основу дома?

Свайный отличается от других видов основания относительной простотой его возведения. Для строительства такого основания требуется выполнить определенную последовательность действий:

  1. Первым делом производится исследование грунта на выбранной местности. Это необходимо для того, чтобы определить несущие способности грунта, его возможность выдержать тяжесть предполагаемой конструкции. Кроме того, по характеру грунта определяется также и длина свай, а также степень их заглубления в почву.
  2. Далее после инженерных исканий составляются основные чертежи будущего основания, на котором точно определяются места расположения опор, их длина, глубина забивания и прочие параметры. Чертеж представляет собой полный разрез будущего основания.
  3. После этого, согласно разметке на чертежах, производится бурение грунта в местах расположения сваи. Если опоры имеются в уже готовом виде, то можно их ввести в грунт путем забивания при помощи специальной строительной аппаратуры.
  4. После установки всех опор наступает черед опалубки. В данном случае используется съемная опалубка, либо изготавливается прямо на месте деревянная конструкция.
  5. Если в планах установить вмонтированный монолитный ростверк, то в таком случае подготавливается специальная траншея для дальнейшей заливки бетонного раствора.
  6. После приготовления бетонного раствора производится заливка ростверка и опор.
  7. Залитый раствор оставляется ровно на один месяц до того момента, пока он полностью не засохнет и не станет достаточно прочным.

Изготовить свайное основание для дома можно и своими руками. Для этого могут понадобиться следующие материалы:

  • Опоры из железобетона нужных размеров, в зависимости от типа грунта и особенностей территории.
  • Песок или щебень для обустройства подушек на дне пробуренного отверстия, если в таковых будет необходимость.
  • Специальная техника и аппаратура, если предполагается обустройство траншей и скважин.
  • Бетонный раствор для заливки основания.
  • Доски и гвозди для строительства опалубки.

В целом процесс сооружения свайного фундамента не так сложен. Если обустройство основания проводится для будущего частного дома небольших размеров, то сваи, как правило, подбираются не слишком большие. А потому их легко можно установить без привлечения дополнительной крупной техники. На деле возведение свайного фундамента оказывается более простым, чем обустройство ленточного или монолитного основания.

Технология заливки фундамента

Порядок действий при строительстве свайно-ростверкового фундамента может выглядеть следующим образом.

Разметка участка

В отличие от разметки ленточного фундамента нанесение контура опорного основания на поверхность земли не производится. Основная операция — установка колышков на месте нахождения каждой сваи. Контрольная операция — проверка равенства длины диагоналей по угловым кольям наружного периметра и внутри каждого прямоугольника внутренних перегородок. Замеры нужно производить рулеткой соответствующей длины.

Необходимо вбить колышки в места установки свай, а затем проверить равенство диагоналей по крайним точкам фундамента

Земляные работы и заливка свай

Выемка грунта по контуру при высоком ростверке не производится. Нужно только пробурить шурфы на местах, где ранее были установлены колья. Для этого можно привлечь подрядчика с ямобуром, тогда все работы будут выполнены в течение нескольких часов. При использовании бура диаметром до 30 сантиметров шурфы можно сделать своими руками, если глубина погружения не превышает пяти метров.

Заливка каждой сваи должна производиться без перерывов. Для этого используется бетон марки 300, постоянно приготовляемый на месте выполнения работ. Подачу раствора внутрь скважины лучше производить по деревянному или металлическому лотку.

Работы выполняются в таком порядке:

  1. Удаляется растительность на площадке строительства, включая траву, кусты и деревья.
  2. Производится бурение скважины.

  3. На дне скважины устраивается дренажный слой из песка (до 15 сантиметров) и гравия средней фракции (до 20 сантиметров). Слой уплотняется трамбовкой и проливается водой.
  4. В скважины устанавливаются трубы из выбранного материала. Все верхние концы обсадок должны находиться на одном уровне по горизонту.

  5. Изготавливаются армирующие решётки и погружаются в шурфы, обеспечивая выпуск концов арматуры над срезом трубы для связи сваи с ростверком при его заливке.
  6. Приготавливается бетонный раствор и заливается в трубы. Допускается перерыв в заливке свай, но нельзя прерывать формирование сваи до заполнения трубы.

Обязательно в процессе заливки производить его уплотнение. В противном случае в теле сваи могут образоваться пустоты.

Можно воспользоваться услугами бетононасоса, тогда к заливке нужно приготовить все скважины одновременно.

Устройство ростверка, заливка бетоном

Приступать к заливке ростверка можно спустя не менее 7 дней после окончания бетонирования свай. Поэтому времени на подготовительные работы по ростверку вполне достаточно.

По окончании заливки свай нужно приступить к установке опалубки для ростверка. Она выполняется из любого доступного материала, но чаще всего из досок. По форме опалубка представляет собой лоток, закрепляемый на весу подпорками. При её установке нужно контролировать горизонтальность верхнего края, в противном случае может получиться неровная опорная поверхность, что неминуемо скажется на эксплуатационных характеристиках здания.

Опалубка выполняется в виде лотка на проектной высоте

Далее работы выполняются в следующей последовательности:

  1. Производится установка арматуры, которую предварительно можно смонтировать на земле в виде параллелепипеда. В зависимости от величины ростверка применяется четырёх- или шестипрутковая конструкция.

  2. Заливка ростверка бетоном. Заливка обязательно должна быть выполнена в один день. Обработка погружным вибратором в процессе заливки обязательна.
  3. Время полной готовности фундамента к дальнейшим работам наступает спустя 28 дней после окончания бетонирования. До этого момента нужно укрыть его плёнкой и ежедневно смачивать водой.

Видео: изготовление свайно-ростверкового фундамента

Свайно-ростверковые фундаменты в своё время стали революционным решением для строительства самых различных зданий. Применение винтовых металлических свай вообще исключает необходимость земляных работ, что значительно сокращает трудоёмкость и сроки сооружения фундамента. Успехов вам!

Пошаговая инструкция по изготовлению фундаментного основания с ростверком

Прежде чем сделать свайно-ростверковый фундамент своими руками вам следует внимательно ознакомиться с инструкцией, в которой приводится подробный (пошаговый) план его обустройства.

Содержащиеся в этой инструкции указания предполагают выполнение следующих рабочих операций:

  • разметка участка застройки;
  • земляные работы;
  • монтаж свайных опор с учетом глубины заложения;
  • обустройство связующей ленты (ростверка).

Рассмотрим каждый из указанных пунктов пошаговой инструкции более подробно.

Разметка фундамента и мест установки свай

Разметка участка под фундамент производится в следующей последовательности:

  • Сначала удаляются верхние (плодородные) пласты почвы, которая складывается затем в специально отведённом под неё месте строительного участка.
  • После этого площадка под фундамент тщательно выравнивается (то есть осуществляется её планировка).
  • Вслед за этим посредством колышков и тонкой бечевы размечаются границы будущего фундаментного основания дома (внутренняя и внешняя).
  • По окончании разметки границ основания можно перейти к обозначению точек установки свайных опор, которые ещё на стадии подготовки проекта должны быть прорисованы на плане постройки с указанием точных расстояний между ними.

Земляные работы и монтаж свай

Порядок проведения земляных работ определяется типом используемых при строительстве опорных элементов, в качестве которых чаще всего используются сваи винтового или буронабивного типа.

В случае винтовых опор необходимости в подготовке специальных приямков, как правило, не возникает. Они вворачиваются в землю посредством специальных механических приспособлений или вручную. В процессе монтажа оголовки винтовых свай выставляют на одном заранее обозначенном с помощью шнурка уровне.

Для монтажа буронабивных свай вам потребуются специальные механизмы, которые могут быть заменены обычным ручным буром с исполнительным инструментом подходящего диаметра. Производимые с их помощью работы осуществляются в следующем порядке:

Сначала этими приспособлениями в нужных точках разметки бурятся скважины под опоры с учётом параметров их заложения.

После выравнивания стенок скважин на них монтируются элементы ограждающей конструкции (опалубки). Вслед за этим в отгороженное опалубкой пространство опускается арматурный каркас (он предварительно изготавливается из четырёх толстых продольных прутьев, связанных между собой с помощью отожжённой проволоки).

В завершении этой стадии работ производится заливка жидкого бетона, подготовленного любым удобным для вас способом.

Обустройство ростверка

Порядок подготовки связующего основания зависит от типа материала, выбранного для его изготовления. Так, ростверк из металлических профилей просто приваривается к хорошо выровненным оголовкам свай.

При изготовлении небольшого по высоте железобетонного ростверка сначала по всей длине будущей малозаглублённой ленты делается подсыпка из щебня толщиной порядка 15 см.

Затем поверх этой подсыпки монтируется опалубка из деревянных щитов или досок с частичным погружением её стенок в грунт.

Высота элементов ограждения выбирается исходя из заложенных в проекте параметров цокольной конструкции. Сборка щитов и их крепление посредством перемычек и упоров полностью аналогичны соответствующим операциям, производимым при обустройстве опалубки ленточного фундамента.

Армирование формируемой железобетонной конструкции осуществляется точно таким же образом, как это делалось при усилении обычного ленточного фундамента с той лишь разницей, что в этом случае добавляется перевязка с выпусками из свай.

При её формировании свайные выпуски различной длины сначала загибаются, после чего один ряд приваривается к нижнему армирующему поясу ростверка, а второй соответственно – к верхнему.

При обустройстве ростверка не следует забывать о необходимости оставлять вентиляционные продухи, также о закладке труб и коробов, которые необходимы для подводки к дому инженерных коммуникаций.

Варианты свайно-монолитных фундаментов

  • Низкий свайный фундамент Висячий ростверк. Это основание, которое предусматривает наличие внутри воздушной подушки высотой в пределах 70-100 мм. Фактически, пол здания висит над почвой и установлен на опоры. Преимущество конструкции – минимальное воздействие почвы на нижнюю часть бетонного основания.

  • Заделка свай в монолитный цоколь. Тут уже не предусмотрен зазор между грунтом и основанием, зато можно сделать цокольное помещение небольшой высоты. Ростверк в таких случаях можно возвести с бетона, железобетона, стали, дерева, других строительных материалов, и обязательно сделать армирование.

Как правильно установить буронабивные сваи

При бурении скважин под сваи используется ручной бур, если скважины должны быть шириной 300 миллиметров; если же нужны ямы шире хотя бы в 1,5 раза, придется воспользоваться электрическим или моторизированным буром. Специалисты именно его рекомендуют, и последовательность следующая:

  • С помощью рубероида и мягкой стальной проволоки делаются опалубки, диаметр которых такой же, как у скважины, и выше — на 20-30 сантиметров. Рубероид вверху сворачивают в 2-3 слоя и скрепляются проволокой. Можно использовать и готовые цементно-асбестовые трубы.
  • На дно насыпается песок и изготовленные «трубы» вставляются в скважины. Нужно внимательно следить, чтобы они возвышались на одинаковой высоте.
  • Внутрь опоры вставляется арматура. Она должна быть такой длины, чтобы на 30 сантиметров она была вбита в землю и настолько же выступала над опорой.
  • Перед тем, как установить арматуру, нужно убедиться, что она не тронута коррозией и покрыть составом, предотвращающим ее, например, эпоксидной смолой.
  • Заливается бетон внутрь и снаружи опоры. Тек же постепенно, как и в предыдущем случае. Если нет вибропресса, воздух «выпускают», протыкая пока еще жидкий бетон прутом в нескольких местах.

Несколько другой способ предполагает такие действия:

  1. Бетон заливается в трубу на треть.
  2. Приподняв опалубку сантиметров на 10, дают некоторому количеству бетона вытечь на дно, и с силой вдавливают ее: площадка, образовавшаяся внизу, прочно закрепит опалубку. Затем вставляется арматура, но так, чтобы она не выступала из столбов.
  3. Кода бетон будет залит до краев, вставляется специальная шпилька с резьбой так, чтобы она выступала на 30 сантиметров.

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

  • l – оптимальное расстояние между опорами
  • Р – показатель несущей способности сваи
  • Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = 26.53). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину 1.5-3 метра.

Расчет монолитного ростверка

Когда создается с ростверком, технология предполагает точный просчет самого : его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

  • В – ширина ленты
  • М – вес здания
  • L – показатель длины ростверка
  • R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

  • Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
  • Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
  • Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

  • Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
  • Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
  • Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.

Требования к обустройству кирпичного цоколя на винтовых сваях

Свайный фундамент является оптимальным вариантом для двухэтажного кирпичного дома, возведение которого должно осуществляться в регионе с проблемным грунтом. Динамические нагрузки на цоколь даже без утепления конструкции основания после обустройства винтовых элементов не будут оказывать воздействия на строение. Глубина фундамента для одноэтажного дома тоже зависит от характеристик грунта, поэтому делать углубления для опор необходимо, руководствуясь установленными нормативами.

Основание дома на сваях по своим свойствам напоминает монолитный фундамент. Оно способно препятствовать воздействию грунтовых вод на конструкцию. Ни лента, ни плита не способны конкурировать с винтовыми сваями в плане надежности. Эти элементы, устанавливаемые в ходе бурения грунта, изготавливаются из стали, которая обладает коррозийной стойкостью. Конструкция является быстровозводимой, так как сделать ее можно в течение 1-2 дней.

Свайное основание с ростверком имеет свои отрицательные характеристики. Даже в том случае, если ширина фундамента на винтовых сваях является приемлемой, теплоизоляция дома может оказаться на низком уровне. В результате потери тепловой энергии будут ощутимыми. Чтобы этого не происходило, необходимо соблюдать все нюансы технологии монтажа кирпичного двухэтажного дома с цоколем на сваях. Утеплять основание требуется на стадии строительства дома.

Обязательный этап утепления фундамента — это монтаж фальш-цоколя и отмостки — забирки, обеспечивающей защиту свободного пространства под домом от ветра и атмосферных осадков. Чтобы утеплить фундамент кирпичного двухэтажного дома на сваях, потребуется подготовить следующие виды теплоизоляционных материалов:

  • экструдированный пенополистирол (пеноплекс);
  • обычный пенопласт.

Этими материалами можно утеплять разные виды фундаментов. Теплоизоляторы обладают долгим сроком эксплуатации, являются прочными и надежными. Перед утеплением необходимо сделать гидроизоляцию кирпичного фундамента, если дом планируется возводить с подвалом.

Слоем гидроизоляции следует покрыть верхнюю часть ростверка, где должны быть размещены стены двухэтажного дома из кирпича, его нижние и боковые части. Необходимо гидроизолировать и оголовки свай, примыкающих к ростверку.

Как правильно выбрать подходящие сваи для фундамента

Правильный выбор свай основывается на следующих факторах:

  1. Цене.
  2. Скорости монтажа.
  3. Надежности и долговечности.

Учитывая все достоинства и недостатки приведенных выше оснований по обустройству, взвесив все «за» и «против», нужно сделать свой оптимальный выбор.

В частном малоэтажном строительстве в последнее время чаще применяют винтовые сваи.

Помимо того, что винтовые сваи идут на обустройство традиционных ростверков, некоторые их виды идут на усиление плитных, а также и ленточных оснований.

Трубчатые конструкции с приваренными или же литыми наконечниками дают возможность осуществлять строительство там, где это сделать весьма затруднительно:

  • На болоте.
  • На воде.
  • На косогоре.

И все это без планировки участка под застройку. Сама суть технологии в том, чтобы сделать минимальной касательную нагрузку на такую опору.

Оптимальная конструкция сваи для строительства малоэтажного:

  1. Корпус. Бесшовная труба со стенкой в 4-4,5 миллиметра из стали Ст3. Больший ресурс у конструкции из стали 30ХМА – стенка в данном случае – от 6 до 10 миллиметров.
  2. Лопасти. Они приварены к корпусу или же выполнены в виде функционально законченного наконечника – литого или сварного, который также приваривают к корпусу.

Какой бы не была конструкция – она многофункциональна. Выбор же винтовой опоры следует базировать исходя из СНиП – строительных норм и правил (последняя редакция от 2011 г.)

Типы опор:

  • Узколопастные. По сути, это аналог того же самореза, то есть, многовитковая опора. Наконечник литой, приварен к корпусу сваркой. Применяется для плотных пород почвы и вечной мерзлоты.
  • Широколопастные. Для легких строений.
  • Многолопастные. Для лучшего упора. Они предназначены для трехуровневых построек с мансардой.

Большинство индивидуальных застройщиков даже и не подозревают, каков спектр применения этих опор:

  1. Бани.
  2. Коттеджи.
  3. Заборы.
  4. Беседки.
  5. Теплицы.
  6. Рекламные конструкции.
  7. Столбы ЛЭП.
  8. Временные постройки. Здесь присутствует возможность демонтажа и переноса на другое место.
  9. Заборы.
  10. Мосты и причалы.

Здесь приведен далеко не полный перечень, где можно использовать винтовые опоры.

Окончательный и правильный выбор осуществляется с помощью детальных инструкций СНиП.

Для того чтобы увеличить надежность и долговечность винтовой сваи нужно нанести на нее специальное антикоррозийное покрытие.

Из самых существенных недостатков стоит выделить следующий: необходимость обустройства фальш-цоколя и тщательная изоляция коммуникаций под домом.

Достоинства же явно перевешивают недостатки, и кроме приведенных выше плюсов нужно добавить следующие:

  • Быстрая сдача объекта.
  • Малый объем земляных работ.
  • Пригодность под застройку любого участка земли.
  • Ремонтопригодность.
  • Всесезонность застройки.

Правильное расстояние между опорами при проектировании – залог многолетней эксплуатации такого основания.

Кроме того стоит уделять особое внимание качеству изделий – экономичные технологии не придадут надежности конструкции

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
