Как выбрать и установить в канализацию трап

Водоотвод в моечном помещении

Стандартная русская баня по планировке имеет 2 комнаты:

  • предбанник;
  • парилку, соединённую с моечной.

В стандартных современных дизайнах помещение для мойки и парилка – это две отдельных комнаты. Предбанник выполняет роль комнаты отдыха или раздевалки и в водоотводной системе не нуждается.

Основной фактор, который влияет на то как сделать слив в бане – это тип пола в помещениях, где используется вода.

Полы в моечном помещении и парилке делаются по следующим принципам:

Проливной. Конструкция основана на установке лагов. Подходит для южных регионов, где грунт сыпучий, песчаный. Пол устилается досками, между которыми остаются зазоры. Через настил вода стекает напрямую в землю, где сразу впитывается. Использовать такую технологию в центральной полосе и на севере нецелесообразно.

  • Протекающий. Подходит для парных помещений с основанием на столбах или сваях. Пол из древесины устанавливается на лагах. Они закреплены на опорах фундамента или по периметру нижнего венца сруба бани. Сквозь расстояние между половицами вода стекает в нижний отсек. Отсюда попадает в систему водоотвода.
  • Сплошной. В этом случае пол смонтирован без зазоров. Как правило, это бетонная заливка, покрытая керамической плиткой. Сделать уклон пола в бане для слива можно как к центру, так и в один из углов помещения, где устанавливается жёлоб для слива. Водоотводный трап на первых этапах строительства заливается бетонной стяжкой. Такой пол можно сделать в парилках с ленточным типом фундамента.

В первых двух вариантах конструкция водоотвода состоит из 2 частей: резервуар для сбора отработанной жидкости и водоотводная труба. Снаружи система выглядит по-разному, это зависит от размеров бани, породы почвы и от того как на неё влияет атмосферная температура.

Как сделать слив бани под полом надо решить ещё на самых первых этапах её строительства. От этого зависит тип пола, заливка бетона, необходимо заложить коммуникации заранее, есть вода будет уходить на участок и т.д. Для небольших помещений, которые планируется эксплуатировать редко, подходит простой водоотвод. Здесь не требуется большая сливная яма, её можно расположить прямо под полом или неподалёку от парной.

Если семья большая, а баней предстоит пользоваться на постоянной основе не реже 2 раз в неделю – ставится полноценная канализационная система, оборудованная колодцем для слива с дренажом.

Монтаж слива для душевой кабины своими руками: пошаговая инструкция

Порядок установки зависит от типа выбранной сливной конструкции, однако имеются общие рекомендации, повышающие качество выполняемых работ. При неправильном монтаже сифона или трапа увеличивается риск затопления или проникновения канализационных газов в помещение.

Монтаж душевого канала

Порядок работ включает следующие шаги:

  1. Подготовка наружных поверхностей канала. Обработка наждачной бумагой улучшает сцепление пластика с цементным раствором. После придания шероховатости поверхность протирают обезжиривающим средством.
  2. Закрепление канала. На этом этапе используют кронштейн. Лоток для сбора воды заземляют. Сточная труба требует жесткой фиксации, т.к. она будет испытывать нагрузку при нахождении человека в душевом помещении. Один конец гофрированной трубки соединяют с канализационной линией, другой — с патрубком канала. Шланг вводят в отверстия до упора. Перед установкой поверхности трубки обрабатывают герметиком.
  3. Подключение лотка для отведения воды. Для этого используют трубу, имеющую ровные внутренние поверхности.
  4. Устранение щелей между каналом и постаментом. Толщина цементного слоя выбирается с учетом типа укладываемой плитки.
  5. Облицовка пола. Высота плитки должна перекрывать края канала. Материал укладывают, начиная от сливного отверстия. Формируют уклон в 1 см/м. Стыки плитки и декоративной решетки очищают от цемента, замазывают герметиком. После высыхания состава кабина становится готовой к использованию.

При прокладке канальной системы учитывают такие моменты:

  1. Расстояние между сливным отводом и канализационной линией должно быть минимальным.
  2. Перед монтажом определяют пропускную способность слива. Лоток устанавливают на полу, после чего подают воду под напором.
  3. Для соединения элементов конструкции используют шланги сечением не менее 40 мм.
  4. Канальную систему, расположенную близко к двери, снабжают секционной решеткой.

Установка трапа водоотведения воды

Соблюдаем все правила при установке трапа.

Этот сантехнический прибор устанавливается так же, как канальное устройство. Дешевые трапы не имеют фиксаторов. Для удержания корпуса в нормальном положении используют подручные материалы — плитку, кирпич.

Цементная стяжка придает конструкции горизонтальную устойчивость. Формирование пола выполняется поэтапно. Просмотр соответствующего видео поможет правильно завершить этот этап работ.

Установка сифона на поддон

Правильно собранный сифон для слива душевой кабинки.

Процесс установки сифона на кабину с низким или высоким поддоном включает следующие шаги:

  1. Подключение сливного отвода к гидрозатвору. Патрубок снабжают коническим резиновым уплотнителем. Узкую часть оставляют на горловине. Наружные поверхности прокладки покрывают герметиком. Один конец патрубка до упора вводят в колбу или коленчатую трубку. Фиксацию обеспечивают затягиванием гайки.
  2. Монтаж заглушки. На патрубок гидрозатвора накладывают уплотнитель. Накручивают заглушку. Если такая деталь не предусмотрена конструкцией сифона, этот шаг пропускают.
  3. Подсоединение горловины. Между патрубком и этой деталью устанавливают прокладку. Гайку затягивают до упора. На этом этапе следят, чтобы уплотнитель не смещался. Если это произошло, нужно открутить гайку, вернуть прокладку в прежнее положение.
  4. Установка сифона на поддон. Горловину совмещают с отверстием, сливной шланг подключают к канализационной линии. Верхнюю часть сантехнического прибора закрепляют винтом. Под горловину предварительно подкладывают уплотнитель.
  5. Обустройство системы слива-перелива. Этот этап выполняется при монтаже высокого поддона. Отверстие в стенке емкости совмещают с гибкой трубкой, соединяемой с гидрозатвором.

Как сделать душ в бане

Душевую кабинку в бане можно изготовить своими руками. Потребуется для этого не столько специальные умения, сколько грамотный расчет коммуникации и мощности оборудования. Единственное исключение – газовый обогреватель. Для установки и подключения последнего в душевой следует вызвать специальную службу.

Важно! Если нет инженерных навыков для расчета, особенно в большой бане, лучше обратиться к специалисту.

Самостоятельная установка душевой в бане

Монтаж душевой стационарного типа включает несколько этапов:

обустройство отвода воды – как уже упоминалось, закладывать систему канализации следует еще во время изготовления фундамента бани, очень важно соблюдать уклон трубы и самого бетонного основания поддона, поскольку вода идет самотеком;

выбор способа нагрева – каждый вариант требует своего метода подвода воды, поэтому сначала решают этот вопрос, в зависимости от выбранной установки и ее мощности, рассчитывают систему подвода воды;

подвод воды – выбирают трубы подходящего типа, нарезают по длине, монтируют с использованием фурнитуры и укладывают в соответствии со схемой, обязательно нужно предусмотреть монтаж накопительного бака, если напор подачи воды невысок и если обустраивается накопительный или печной бак;

крепление нагревательного бака – обычно его ставят на стену, если это печной бак, то его монтируют на дымоходную трубу;

сборка системы – трубы соединяют с остальными элементами душевой, включая лейку и смеситель;

отделочные работы – зависят от способа установки коммуникаций, если монтаж открытый, стены и пол душа можно отделывать сразу же после укладки готового поддона, если используется метод скрытый, то трубы закрепляют на черновую стену или в стену в специальные короба, а затем монтируют каркас и выполняют отделку бани.

Важно! При обустройстве душевой в бане следует предусмотреть элементы, ограничивающие разбрызгивание воды. Как правило, душ устанавливают за перегородкой, последняя может выполняться из бетона, дерева или даже из пластика.

Как сделать душ в бане от печки

Монтаж такого устройства несколько сложнее из-за необходимости закрепить выносной нагревательный бак на дымоходной трубе.

  1. На этапе укладки коммуникаций в подчердачном пространстве размещают накопительный бак для холодной и горячей воды. Обязательное условие функционирования: подача воды сверху.
  2. Бак закрепляют на дымоходную трубу как можно ближе к печи: здесь температура газов наиболее высока и вода быстрее прогревается.
  3. Титан может функционировать только при условии очень точного центрирования. Печь при этом должна находиться на идеально ровном основании.
  4. Через перекрытие проделывают отверстия для труб, подводящих и отводящих воду. 2 водоотвода присоединяют к нагревательному баку и баку с горячей водой. Первый предназначен для подачи нагретой воды. Второй обеспечивает циркуляцию жидкости. К этой трубе подключают тройник, чтобы обеспечить подачу горячей воды в душ.
  5. От накопительной емкости для холодной воды присоединяют тоже 2 трубы: одна ведет в душевую, вторая – к баку с горячей водой.

Важно! Монтаж этой системы можно выполнять после строительства. Уложить трубу скрытым способом в этом случае нереально, так что отделка в любом случае выполняется раньше, чем собирается система.

Отделка душевой в бане

Отделать душевую можно по-разному. Самый простой способ не предполагает даже облицовки кафелем.

  1. В деревянной бане перегородки, отделяющие душевую от других помещений, обрабатывают антисептиками, а затем грунтуют водостойким составом. Допускается применять специальный водостойкий лак.
    Отделать душ в бане можно вагонкой – последняя обрабатывается так же, как и дерево. Можно использовать пластиковую вагонку. Она более устойчива к действию воды и пара, хотя и не так привлекательна как дерево.
  2. В душе монтируют держатель или крючки для полотенец, полочки для мыла и шампуня. Можно использовать держатель для душа, включающий все эти приспособления.
  3. Между перегородками, если это требуется, устанавливают штангу или рейку и укрепляют на нее непромокаемую штору. Последнее необязательно.
  4. Если баня деревянная, то стену в душевой можно облицевать кафелем или искусственным камнем.

Материал подбирают в соответствии с интерьером бани.

Виды конструкций

В зависимости от особенностей применения и предназначения, сливные трапы могут различаться по нескольким параметрам, включая материал, используемый для изготовления, а также способ выполнения монтажных работ.

Разновидности сливных трапов

Виды трапов

Отличия по материалу

Отечественными и зарубежными производителями выпускаются сантехнические конструкции, выполненные из традиционных и современных материалов:

  • пластиковые канализационные трапы способны выдерживать значительные нагрузки, а также обладают устойчивостью к агрессивным рабочим средам. Небольшой вес упрощает процесс установки. Полимерные трапы отличаются долговечностью, простым уходом и легкой, очень удобной эксплуатацией;

  • чугунные канализационные трапы отличаются большим весом и, как правило, монтируются в промышленных условиях, где требуется обеспечить наибольшую пропускную способность и высокую износостойкость. Отдельные модели регулируются по высоте пола и используются при обустройстве, как душевых кабин, так и бассейнов, туалетов или лабораторных помещений;

  • стальные канализационные трапы изготавливаются из нержавейки, поэтому наиболее востребованы при установке в условиях повышенных санитарных норм. Стальной корпус и решетка такой конструкции обладают незначительным весом, долговечные и легко могут быть установлены самостоятельно.

В частных домовладениях и квартирах предпочтение рекомендуется отдавать легким, но надёжным, быстромонтируемым изделиям, пригодным для самостоятельной установки.

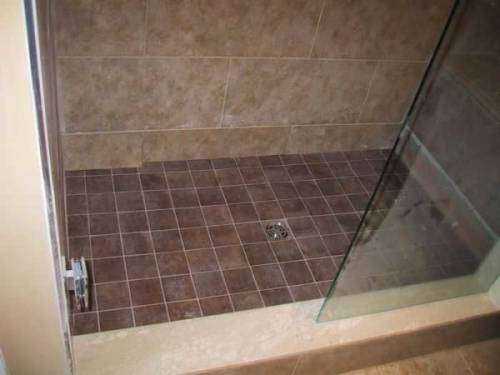

Сливной трап для душа

Отличия по установке и размерам

Различные виды трапов для душевого пола

Вертикальные элементы обладают большей пропускной способностью, но требуют специальных условий монтажа.

Трапы вертикальные

Схема вертикального трапа

Горизонтальные трапы могут использоваться в любых типах помещений, вне зависимости от этажности, поэтому относятся к категории наиболее популярных и часто применяемых сантехнических изделий. Размеры и высота значительной части моделей трапа варьируются в пределах 7,5-18,0 см. Верхняя решетка или лицевая панель может иметь круглую, квадратную или прямоугольную форму.

Трапы горизонтальные

Как правило, душевые трапы устанавливаются непосредственно в пол

Каналы с дренажными свойствами

Дренажного типа лотки-каналы для душа являются разновидностью традиционного сливного трапа и, при сохранении всей функциональности, отличаются особой, вытянутой формой. Узкие и продольные водозаборники располагаются в верхней части слива, и прикрыты декоративными накладками решетчатого типа.

Общий вид канала для душа

Душевой канал

Такой канал может монтироваться как в душевой зоне, так и в любой другой части помещения. Высокая пропускная способность дополняется большой площадью водосбора, что позволяет обеспечивать полноценный слив при значительном объеме водоподачи. Предпочтение такой конструкции отдаётся в «ливневых» и «водопадных» душах.

Новый уникальный погружной стакан гидрозатвора с двухступенчатой системой защиты

Душевые лотки и дренажные каналы

Варианты затворов

Вне зависимости от типа, конструкция оснащается специальной сифонной конфигурацией или затвором, предотвращающим попадание канализационного запаха в помещение:

  • наличие гидравлического затвора обеспечивает блокирование запаха водяной пробкой, поэтому конструкция получила название – мокрая система. Использование актуально в душах, которые эксплуатируются регулярно. При отсутствии систематического использование сантехническим прибором, может наблюдаться высыхание пробки или застой сточных вод, что нарушает блокирующую функцию затвора;

  • применение сухого затвора позволяет блокировать канализационные запахи посредством воздушного слоя. На сегодняшний день такой вариант конструкции относится к недостаточно эффективным и менее востребованным моделям, поэтому выпускается ограниченным числом производителей.

Оптимальным вариантом, отличающимся высокой степенью надёжности, является применение универсальных систем затворов с двумя уровнями защиты, удачно совмещающих сухое и мокрое сдерживание запаха. Такое оборудование отличается оптимальным соотношением качественных характеристик и стоимости.

Гидрозатвор для бани: виды

В отличие от обычных ванных комнат и душевых кабин, для бани используются сливы увеличенной производительности. То есть размер приемной решетки слива обычно составляет 100х100 м и даже больше, вместо стандартных 60х60 мм. Таким способом удается обеспечить нормальную работу стока даже при большом количестве остатков мыла и грязи.

Кроме того, приходится принимать в расчет размеры бани, устройство ее полов и периодичность пользования. Поэтому для устройства слива применяют несколько схем гидрозатворов:

  • Классический сильфон с U-образным коленом;
  • Маятниковый или сухой затвор;
  • Поплавковый вид затвора;
  • Управляемый или транцевый вариант слива.

Первый и третий тип гидрозатвора относят к «мокрым» типам устройств, для нормальной их работы крайне важно присутствие достаточного количества воды в системе. Второй и четвертый относят к «сухим» приборам, они одинаково хорошо работают в банях, как в обычных условиях, так и при недостатке воды в камере слива

Кольцевой и линейный вариант сливного трапа

Данный тип сливного устройства используют для небольших помещений, им удобно оборудовать, например, душевую кабину. Цилиндрический корпус и кольцевая щель для приема воды отлично справляются с нагрузкой в условиях, когда водяной поток подходит к сливу со всех сторон на относительно небольшой площади.

В установке трап кольцевой схемы значительно проще, чем линейные или комбинированные конструкции. Кольцевой слив рекомендуют для помещений с небольшим количеством удаляемой воды.

Конструкция высотой 70-90 мм оформлена в виде двух коаксиальных кольцевых полостей, установленных в одном корпусе. Промежуток между стенками заполнен водой с высотой столба 50-55 мм, что вполне достаточно для надежного перекрытия входного сечения канализационной трубы.

Классический линейный трап представляет собой длинный приемный желоб с зарешеченным окном. Конструктивно линейный слив отличается от стандартной кольцевой схемы только формой водозаборника и прямоугольным корпусом гидрозатвора.

Что такое трап для душа

Трапом называют устройство для слива, расположенное под полом. Для изготовления таких конструкций используют прочный пластик или нержавеющий металл, также популярны металлопластиковые модели.

Трап для душа в полу под плитку: современное решение для ванной комнаты

Основной функцией трапа является сбор и отведение грязной воды, но помимо этого он еще останавливает мусор, который вместе с водой попадает в сливную трубу, а также не дает проникать в помещение канализационным запахам. Если слив засорится, его без усилий можно прочистить, благодаря съемной решетке. Правильно смонтированный трап эффективно справляется со своей прямой задачей, и вода не растекается за границы душевого уголка.

Душевой уголок и трап в углу

Стандартный трап состоит из следующих элементов:

  • воронкообразный корпус, оснащенный фланцем и отводящим патрубком;
  • фильтрационная решетка;
  • лицевая съемная решетка;
  • сифон;
  • соединительная муфта.

Схема устройства линейного душевого трапа

Выпуск изготавливается вертикальным и горизонтальным: первый вид обладает лучшей пропускной способностью, второй удобнее в эксплуатации. При этом модели отличаются по виду патрубков, которые делятся на одиночные и проходные. Как правило, в обычной душевой кабине используются одиночные патрубки, проходные же применяются в случаях, когда к сливной трубе подводится сразу несколько устройств. Сифон оснащен затвором, сухим либо водным:

  • гидрозатвор – простая и дешевая система, в которой барьером для запахов служит вода. В случае испарения влаги канализационные запахи легко проникают в помещение, поэтому гидрозатвор не рекомендуется выбирать, если в ванной смонтированы теплые полы или душ используется нерегулярно;
  • сухой затвор – система имеет специальный клапан, который открывает отверстие под давлением поступающей воды и перекрывает, когда вода уходит в канализацию. Этот вариант более надежный, но со временем клапан загрязняется и хуже выполняет свои функции.

Душевой трап с сухим затвором

Разновидности канализационных трапов

В чем преимущества трапа? Такие конструкции способствуют визуальному расширению пространства, что особенно важно для маленьких помещений. Сейчас в продаже есть компактные модели складного душа, которые в закрытом состоянии практически не занимают места

И монтируются они именно с трапами, а не с поддонами. Кроме того, отсутствие поддона значительно упрощает уборку душевой, ведь на ровной поверхности не скапливаются отложения и грязь. Стоит также отметить, что сливной трап будет просто незаменим в случае затопления, если вдруг сломается кран или вы забудете выключить воду.

Душевой трап, схема установки

Что касается недостатков, то к ним можно отнести лишь более трудоемкий монтаж, по сравнению с обычным подключением к сливу.

Душевой трап-лоток

Установка трапового слива

Процесс монтажа слива начинается с нанесения на пол разметки под отверстие. Сделать это достаточно просто, если точно знаете расположение оси канализационной трубы, расположенной в подполе. Обычно точку — центр окружности размечают при укладке сливного пола в бане.

С помощью электролобзика по разметке вырезается отверстие, равное наружному диаметру корпуса. Трап должен входить в вырез с небольшим зазором.

Далее с помощью стамески и легкого молотка, можно киянки, вырезается квадрат под установочный фланец трапа. Если половицы тонкие, то работу лучше выполнить с помощью ручного фрезера, и лишь углы подрезать руками.

Далее на пол бани укладывается гидроизоляционная мембрана, размер полотна должен выбираться с небольшим запасом, так, чтобы на стены бани оставался нахлест в 30-35 мм.

Перед укладкой трапа полотно нужно будет натянуть и зафиксировать алюминиевыми порожками. Далее, по месту установки в пленке ПВХ вырезают отверстие диаметром на 15 мм меньше цилиндрического корпуса трапа. Края пленки насекают прямыми надрезами, обрабатывают герметиком и вклеивают на стенки посадочного места.

Остается вставить выводную трубу в стыковочный фланец канализации, обработать герметиком края сливной системы и установить корпус на место.

Технология монтажа

Правильно подобранный сливной душевой трап обладает устойчивостью к коррозийным изменениям, а также характеризуется надёжностью и прочностью. При необходимости, такую конструкцию можно разобрать и выполнить самостоятельную очистку.

Шаг 1. Участки всех стыков пола и стен, а также углы, тщательно обрабатываются мастикой, предотвращающей попадание влаги, а также образования плесени и очагов грибкового поражения.

Шаг 2. Сборка и последующая установка сливной системы, которая должна располагаться на прямой линии между участком врезки в систему канализации и стыка напольных плиточных элементов.

Шаг 3. Врезка в канализацию и обработка соединения при помощи силиконового сантехнического герметика. При необходимости подсоединения сливных труб от большого количества сантехнических приборов, используется стандартный переходник на несколько выходов.

Шаг 4. Дополнительная теплоизоляция бетонного основания при помощи гранулированных или экструдированных пенополистирольных листов. Контуры установленных элементов отводной системы аккуратно вырезаются при помощи строительного ножа.

Дополнительная теплоизоляция бетонного основания

Укладка теплоизоляции

Укладка утеплителя и установка трапа

Устанавливаем сифон

На этом этапе можно заменить теплоизолирующие материалы обустройством цементно-песчаной стяжки.

Шаг 5. Прокладка вдоль всех стен пластиковых деформационных бордюров или демпферной самоклеящейся ленты.

Шаг 6. Замешивание цементного раствора и нанесение его на пенополистирольную поверхность слоем в 3,5-4,0 см. Укладываемая смесь должна полностью скрывать установленный слив без фланца. Выравнивание цементной смеси выполняется строительным правилом.

Изоляция

Стяжка

Дальнейшие работы нужно выполнять примерно через три-четыре дня, после того, как бетонная стяжка хорошо застынет и наберёт полную крепость.

Выполнение облицовки стен в период высыхания стяжки

Шаг 7. Подготовка из изопласта мембраной прокладки диаметром в 15-20 см с отверстием в центральной части, и последующая фиксация винтовым способом вокруг фланца.

Шаг 8. Дополнительный слой гидроизоляции также нужно обеспечить в углах, на участках стыков и по всей поверхности под душевой кабиной. После обработки грунтовым составом наносится слой обмазочной мастики.

Нанесение грунта

Дополнительный слой гидроизоляции и установка сливного патрубка

Шаг 9. Подсоединение сифона и решетчатой накладки с прокладкой в виде резинового уплотнительного кольца.

Уплотнительное кольцо

Гидроизоляция

При правильной установке, декоративная решетка может легко демонтироваться, делая доступным для работ внутреннюю часть сливного трапа. Накладку нужно прикрыть полиэтиленом, что предотвратит попадание цементного раствора внутрь сливной системы.

Шаг 10. Нанесение ещё одного слоя цементной стяжки. При расположении сливного отверстия в центральной части душевого помещения, в диагональном направлении устанавливаются направляющие, нижний угол которых должен сходиться у трапа. Полученный треугольник также заполняется смесью.

Направляющие

Заливка смеси

Заливка стяжки с уклоном

Твердеющую цементную смесь требуется периодически увлажнять и тщательно разравнивать. На заключительном этапе удаляются направляющие, а освободившееся пространство заливается цементной смесью.

Особенности монтирования траповых систем для бани

Установка трапа в бане требует соблюдения некоторых основополагающих принципов, суть которых мы отразим в поэтапном разборе:

  1. Определяем жесткость готового подлежащего пола и позиционируем место, где будет определена точка сбора воды. Для этого поверх пола укладывается гидроизоляционная мембрана, стыки которой изолируются специальной лентой. Далее на пол устанавливаются деревянные трапики и выливается небольшое количество воды, порядка 5 литров, и по полу начинает перемещаться человек достаточно большой массы. По поведению плоскости пола и перемещению воды можно выбрать оптимальное место расположения водосборника.
  2. Сливной пол, формируется поверх несущего, и уложенной на него теплоизоляции. Это могут быть плиты пеноплекса, должным образом защищенные от воздействия влаги изоляционной мембранной. Роль чистового пола в этом случае будут играть съемные деревянные трапики решетки с опорными брусками сечением 40×40 мм, укрепленные на уровне линии плинтуса. Возможно обустройство промежуточного, так называемого поддерживающего пола, в пространстве которого, будут проложены все коммуникации сливной системы. Общая высота пола, в таком варианте, окажется несколько большей, при более лучших теплоизоляционных и эстетических качествах. На этом же этапе, оценивают оптимальную схему размещения коммуникаций, расположения труб и прорезают технологические монтажные отверстия, непосредственно для трапа.
  3. На чистовом полу выбирается постель для установки фланца трапа. На этом этапе можно использовать, как электрический инструмент, типа ручного фрезера, так можно обойтись и ручным, типа киянки и стамески.
  4. Гидроизоляционную мембрану на помывочный пол стоит укладывать с припуском на стену порядка 35 мм, это поможет предотвратить «подтягивания» влаги на стены. Полотно натягивается и фиксируется алюминиевой полосой. Отверстие в пленке под трап вырезается с натягом 15 мм от его диаметра. Например, если корпус имеет диаметр 90 мм, то посадочное отверстие в пленке должно иметь диаметр 75 мм. Края надсекаются прямыми резами, для принятия формы по монтажной площадке и вклеивается с помощью сантехнического герметика.
  5. Трап устанавливается в посадочное место после состыковки отвода с канализационной трубой. Места сопряжений и швы герметизируются.

Сухой гидрозатвор для бани

Еще недавно для большинства дачников существовала проблема, как зимой высушить слив, и тем самым сохранить трубы и затвор бани на период морозов. Чаще всего с колена гидрозатвора просто сливали воду через дополнительный штуцер. Решением проблемы стало использование для бани сухого затвора.

Маятниковый или лепестковый механизм затвора

Конструкция сухого гидрозатвора отличается от трапового или поплавкового варианта только наличием двух пластиковых шторок, подвешенных над выпускным окном на маятниковом подвесе.

Лепестки не создают препятствий для потока воды, движущегося из бани через окно в канализационную трубу. В противоположном направлении масса воды прижимает шторку к окну и блокирует. В результате внутренняя полость остается сухой и непроницаемой для газов из системы канализации.

Управляемый тип гидрозатвора

Используется в банях, не подключенных к централизованной системе канализации. Конструкция гидрозатвора практически идентична схеме трапового слива. Единственным существенным дополнением является наличие управляемого клапана. В верхней части решетки находится кольцо, нажав на которое, можно защелкнуть кольцевой лепесток, перекрывающий окно в сливную трубу.

В этом случае слив воды происходит напрямую в емкость для сбора грязной воды. После окончания процедур гидрозатвор открывается или закрывается, в зависимости от того, нужно ли сушить банное помещение или нет.

В этом случае емкость для сбора стоков можно оборудовать импровизированным клапаном по схеме, приведенной ниже.

Именно по такому принципу в прошлом веке были организованы трубы слива в Сандуновских парилках-банях.

Важно! Управляемый тип гидрозатвора идеально подойдет для любого типа бани.

Например, если баней пользуются круглый год, то в зиму гидрозатвор мокрого типа может стать причиной выхода из строя слива и приемного фланка канализационной трубы. Сухие транцы для бани оказываются слишком капризными. Управляемый вариант слива не требует вообще никаких забот. Даже зимой после бани не нужно продувать и сушить стоковую часть. Достаточно открыть клапан и оставить его сушиться до следующего посещения бани.

Канализация в бане своими руками. Устройство и фото.

В бане полы бывают проливные и организованные, как современные канализационные системы. Слив воды в конструкциях с деревянным настилом чаще всего организовывается по керамической плитке, которая лежит на цементно-песчаной стяжке. Канализация в бане своими руками, о которой пойдет речь в статье — особенная. В качестве сборника для воды используется чаша из современных синтетических материалов — тонких пленок.

Фото, инструкция отвод стоков в бане

Она касалась традиционных конструкций. Для облегчения конструкции и уменьшения бетона (который нужно прогреавать зимой) в моем случае монтируется пол с чашей из пластикового основания. Проблемно было найти пластиковый лист с доставкой, поэтому будет использована мембрана ПВХ для устройства дна водоемов:

  • толщина 1 мм;
  • водонепроницаема;
  • паяется и клеится;
  • экологична;
  • работает в диапазоне температур -30+100 градусов;
  • легка в монтаже
  • и т.п.

Канализация в бане своими руками — делаем по-новому

Для начала приобрел пластиковый трап, по размерам которого будет прорезана дырка в настиле пола. Размер отверстия должен предусматривать, что между трапом и корпусом канализационного трапа должна поместиться ПВХ пленка толщиной 1 мм.

Размещается сливной трап в самом углу моечной комнаты в той стороне , где образуется уклон пола. Половая доска сразу была уложена с уклоном 3 градуса в двух направлениях

Необходимо обратить внимание. что размер отверстия не должен влиять на прочность покрытия в целом

Для изготовления сквозного отверстия использован электрический лобзик и ручной фрезер. Фрезером изготовлен несквозной паз для крепления трапа. При этом образовалась площадка для монтажа. На края площадки будет уложен лист пластика или мембраны. Все торцы отверстия. как и весь пол в моечной комнате обработаны два раза глубокопроникающим антисептиком для дерева. Это позволит защитить конструкцию из дерева от преждевременного гниения.

Диаметр сливного отверстия — для канализационной трубы 50 мм со стандартными муфтами и конами.

После приготовления посадочного места необходимо произвести примерку трапа по месту монтажа и проверить наличие люфтов и зазоров для пленки чаши сливного корыта.

Стружку и опилки, которые образовались при вырезании отверстия необходимо удалить. Если это проблематично — необходимо удалить весь засоренный утеплитель для предотвращения образования древесных грибов в подполье.

конструкция трапа не должна выступать снаружи полового покрытия. Это связано с тем, что поверх пленки будут установлены трапы из деревянных решеток. По ним будут ходить и сквозь них будет проливаться вода и стекать по пленке к трапу.

Такая конструкция позволит мне поднять пленку через пол-года или год и проверить состояние пола под ней на предмет тзагнивания, просыхания и образования нежелательных последствий некачественного монтажа. Если бы пол был покрыт конструкцией с плиткой — это сделать невозможно!

Длина канализационной трубы для слива воды из бани должна позволять опустить ниже уровня нижнего края фундамента и обеспечить беспрепятственный отвод воды в септик или сточную канаву. Содержание в стоках из бани вредных веществ — минимально. 99,9% это вода из душа плюс ароматизаторы и немного моющих средств для кожи. В случая использования в бани туалета необходима очистка воды или использование канализационных коллекторов.

Часть трубы в пространстве между чистовым и черновым полом обматывается в теплоизолятор для канализационных труб из вспененного полиэтилена.

После примерок трапа к технологическому отверстию можно приступать к монтажу ПВХ мембраны или пластика — основы непротекающего пола в мойке.

Для того, чтобы труба не выскочила из трапа — под полом бани она прикреплена монтажными хомутами к лагам пола

В месте монтажа трапа — проход сквозь водонепроницаемую мембрану важно обильно смазать сантехническим герметиком (на фото снизу). Его температурный диапазон работы -30 о С + 120 о С

Этого абсолютно хватает для эксплуатации бани в любых условиях влажности.

Канализация в бане своими руками. Монтаж сливного трапа канализации для воды в мойке

Такие сливы воды в канализацию в бане, по моему убеждению, более практичны чем наливные бетонные. Отказ от использования бетона и керамической плитки позволяют быстро и в любое время поднять мембрану с трапом и провести ревизию канализации, проверить состояние деревянного пола моечной комнаты под пленкой и не тратить драгоценного тепло печи на прогрев полов.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
