Как правильно установить и подключить водонагреватель на даче?

Учитываем тип водопровода

Способ подключения бойлера к водоснабжению во многом зависит от типа водопровода. Мы рассмотрим несколько вариантов монтажа – для полипропиленовых, металлических и металлопластиковых труб.

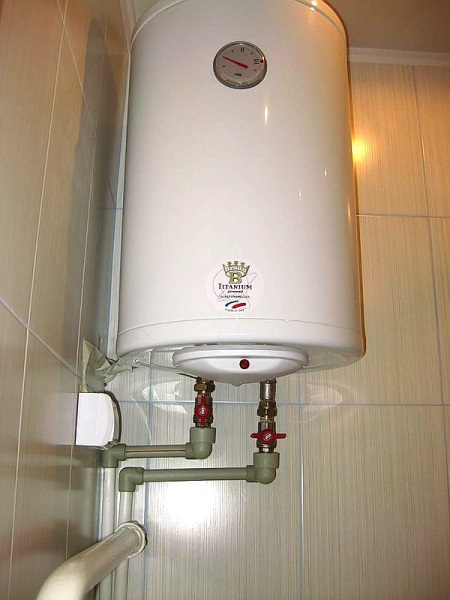

Полипропиленовый

Чтобы обеспечить надежное соединение труб из полипропилена, нужно использовать специальные оконечные муфты и повороты. При этом трубы лучше выбирать стабилизированные, то есть, дополнительно армированные еще одним слоем (чаще всего это – алюминиевая фольга).

Самые большие сложности возникнут в том случае, если водопровод начали эксплуатировать еще до установки бойлера. Тогда часть труб придется вывести из стены, чтобы произвести подключение по всем правилам. Работу выполняем в следующем порядке:

  • разрезаем трубы и присоединяем к ним тройники при помощи паяльника;
  • к тройникам присоединяем еще трубы, которые будут монтироваться к прибору;
  • выполняем соединение трубы с водонагревателем через кран (здесь нам понадобится оконечная муфта);
  • выполняем те же шаги для подключения к водонагревателю трубы с горячей водой.

Металлический

Когда речь идет о металлическом водопроводе, обычно имеются в виду трубы из стали. Подключение к таким трубам производить сложнее – связано это, прежде всего, с особенностями материала. Для более надежного соединения следует использовать особый хомут, способный выдерживать большую нагрузку. Хомут должен иметь, так называемую, «врезку» (специальный патрубок).

Подключение бойлера к металлическому водопроводу выполняется в такой последовательности:

  • подготавливаем место соединения (врезки): удаляем загрязнения и остатки краски;
  • устанавливаем на основную трубу хомут, подложив под него уплотнительную прокладку;
  • вооружившись дрелью, сверлим в трубе отверстие, проходящее через патрубок (при этом, диаметр отверстия подгоняем под диаметр втулки);
  • наносим резьбу и устанавливаем на нее сгоны (резьбовые соединительные элементы);
  • монтируем на место краны;
  • к кранам присоединяем трубы, которые затем подключаем к прибору.

Металлопластиковый

Металлопластик – это самый современный из всех вышеперечисленных материалов. Он отличается легкостью и прочностью, поэтому очень удобен в эксплуатации

Еще одно немаловажное достоинство металлопластиковых труб – это удобство способа установки: монтаж производится в открытую

Основные этапы подключения:

  • разрезаем трубу;
  • устанавливаем на нее тройники;
  • делаем отводы к водонагревателю;
  • присоединяем трубы к прибору.

Советы по выбору

Если к дачному дому подведены водопровод и электричество, то наилучшим вариантом будет установка накопительного электроводогрейного котла для общего водоснабжения.

Дополнительно для кухонной мойки не помешает поставить проточный электронагреватель: ведь для мытья нескольких тарелок и кружек не требуется 60~80 л теплой воды.

При наличии централизованного газоснабжения применение газовых колонок более экономично, особенно там, где высоки тарифы на электроэнергию.

Если в дачном доме имеется централизованное отопление от котла на газе, солярке, пеллетах или дровах, стоит подумать о включении в эту систему бойлера косвенного нагрева. Кстати, котлы на газе и солярке предоставляют возможность получения горячей воды и в летний период при заглушенном контуре отопления.

Как выбрать бойлер для дачи при отсутствии «благ цивилизации»?

При отсутствии водопровода

Одними из самых популярных дачных вариантов в этом случае можно назвать простейшие мойки для дачи с подогревом воды в специальном бачке. Они имеют простую конструкцию, включающую ТЭН небольшой мощности.

Термостат в бойлеры для дачи без водопровода обычно не входит, благодаря чему они имеют очень демократичную цену, мало отличающуюся от стоимости простого бачка без нагревателя.

Если нет электричества или газа

В этом случае может помочь небольшой титан на твердом или жидком топливе. В Интернете можно найти немало самодельных, но тем не менее вполне работоспособных, конструкций, источником тепловой энергии для которых служат дрова, уголь, солярка, отработка и т. п.

В летний период для получения теплой воды можно использовать установленный в открытом солнечном месте железный или пластиковый бак, окрашенный в черный цвет.

Если строящийся дом предполагается отапливать с помощью дровяной печи, то лучше всего выбрать ее конструкцию, предполагающую установку водяного котла. В дальнейшем, даже при подведении электричества или газа, это позволит значительно экономить на них в отопительный период.

Во всех случаях источником горячей воды на даче может служить баня, стоит только установить в ней котел побольше, чтобы после мытья оставалось достаточно воды.

Для душа

Многие полагают, что использование проточных электрических водонагревателей, типовые мощности которых начинаются от 3 кВт и выше, для душа неэкономично. Это не совсем так.

Например, нагрев 80-литрового бойлера 2‑кВт ТЭНом будет производиться не быстрее, чем за полчаса, а зимой, когда температура поступающей извне воды градусов на 20 ниже, — и того больше. Минимальный расход электроэнергии составит в этом случае 1 кВтч. При использовании 4‑кВт проточного нагревателя и 15‑минутном приеме душа — те же 1 кВтч.

Преимущества накопительного водонагревателя

К достоинствам такого накопителя относятся:

  1. Автономное водоснабжение.
  2. Отличная мощность теплообменника.
  3. Нет камеры сгорания.
  4. Ночной режим нагрева воды.

Также вы с легкостью можете установить такой накопитель на даче. Благодаря скважине или колодцу, которые имеются у вас на даче, вам удастся провести в дом воду и иметь все удобства в доме. Не забывайте также ухаживать за ним. Раз в полгода нужно менять магниевый анод, и, конечно же, соблюдать температурный режим, чтобы не менять ТЭН. Полным сливом воды, который необходим для его чистки, вы будете использовать больше энергии для нового ее нагрева.

Как включить уже установленный нагреватель

Итак, есть необходимость в использовании накопительного водонагревателя. Нужно выполнить следующие действия:

  1. Перекрыть вентиль горячей воды, установленный на стояке. Если этого не сделать, то вода, обработанная устройством, поступит в общую систему водоснабжения. Закрывая вентиль, будет слышен конкретный звук, подтверждающий блокировку.
  2. Далее открыть вентили в водонагреватель. Первым идет с холодной водой, затем открыть кран, подающий воду из бойлера в водоотводы.
  3. После данных манипуляций включить прибор в сеть. Популярные модели бойлеров и водонагревателей автоматически начнут свою работу при правильной подаче воды.

Последовательность на схеме:

Обобщенный план работы по подключению водонагревателя

Стандартные действия:

  1. Выбрать самое подходящее место по размерам и расположению. Необходимо замерить все плоскости с запасом для водонагревателя.
  2. Выяснить точное количество водозаборных отводов. Подразумевается ванная, раковины, душевые и прочее. От числа точек зависит мощность, сложность процесса подключения.
  3. Данные по электропроводке. Лучше знать сечение кабеля, его максимальные нагрузки. Дело в том, что халатное отношение к электричеству в доме может привести к несчастным случаям. Для большей уверенности пригласите на консультацию электрика и выясните точно, как подключить водонагреватель, возможно ли подключение нагревателя заявленной мощности. Если специалист скажет что напряжение слабое, то нужно «бросать» новый кабель индивидуально.
  4. Качество подаваемой жидкости. Вода, поступающая в баки бойлера, в идеале должна отфильтровываться. Если качество воды на низком уровне, в системе лучше установить примитивные элементы фильтров для сохранения рабочих поверхностей нагревателя.
  5. Точно выяснить для себя какой нагреватель лучше: с накопительной системой или проточной. Причем размер и производитель также сыграют свою роль.
  6. Выбирать придется не только между моделями, тип устройства тоже заставит поразмыслить над выбором. Определяться нужно между настенным, напольным, вертикальным или горизонтальным типом.
  7. Прибор следует закреплять как можно крепче к поверхности. Правильно если он не будет двигаться при касании, а его перемещение в разные стороны категорически запрещено техникой безопасности.
  8. Система водонагрева должна быть полностью герметичной.
  9. Для подводки не рекомендуется использовать шланги низкого качества. Оптимальный материал для таких элементов – сталь, медь, металлопластик или пластик.
  10. Первый запуск и дальнейшее использование строго при наличии в стояке или водопроводе жидкости.

Схема подключения водонагревателя к сети

Любой водонагреватель требователен к проводимости электрической сети. Речь идет о сечении кабеля, а именно о медной жиле провода. Ее толщина должна начинаться от 2,5 миллиметров.

Качественное подключение к сети невозможно без предохранителя или защитного устройства. Любая модель нагревателя должна укомплектовываться прибором УЗО (устройство защитного отключения).

Классический способ для подключения к сети — включение в ближайшую розетку

Важно установить заземление. Для этого используют трехполюсную розетку с влагостойкой функцией

Систематический нагрев розетки приведет к ослаблению контактов и возникновению искры. От искры будет возгорание пластика розетки, поломка нагревательного элемента, возгорание системы электропитания.

Лучше позаботиться о безопасности заранее. Для этого нужно подвести электрический кабель нужного сечения в индивидуальном порядке. В этом случае монтируются провод из электрощита до бойлера без дополнительных розеток или ответвлений.

Без вилок и розеток отключение возможно только через прибор автоматизации. Хотя главная функция автомата — сохранность и безопасное использование водонагревателя.

В случае если в комплекте нет предохранителя, то нужно приобретать прибор с рассчитанным уровнем чувствительности. Если установить предохранитель с заниженной чувствительностью, то постоянного беспричинного отключения бойлера не избежать.

Для мощных водонагревателей ставят предохранители на 16 ампер.

Рекомендуем посмотреть видео об установке водонагревателя своими руками:

В процессе приобретения нужного водонагревателя лучше определиться заранее, как произойдет дальнейшая установка. При монтаже своими руками ни в коем случае нельзя игнорировать технику безопасности. При малейших сомнениях лучше не экономить, а вызывать опытных специалистов.

Устройство и критерии выбора проточного водонагревателя

Принцип работы проточного водонагревателя заключается в обогреве открытым пламенем змеевика с водой. Сложности в тепловом и гидравлическом расчете системы моментального нагревания. В процессе проектирования решают вопросы:

  • соотношения количества газа на сжигание, температуры и расхода воды на выходе;
  • достаточное поступление воздуха для полного сжигания топлива и отвод продуктов горения;
  • мгновенный розжиг газовой горелки при движении жидкости по теплообменнику;
  • компактность и эстетичность установки, и удобное обслуживание.

Все колонки рассчитаны на разный расход воды и температуру нагревания. Для обеспечения нужных параметров применяют модулированные горелки, которые сами регулируют расход газа в зависимости от заданных параметров. Моментальный розжиг осуществляется электрической искрой от встроенной батарейки, системой Hydropower или вручную. Чем сложнее применяется система управления и контроля, чем выше характеристики проточного водонагревателя, цена прибора выше.

Критерии выбора проточного водонагревателя. Главным показателем для приборов такого типа является мощность. Бытовые колонки выпускают:

Мощность, кВтНа выходе из т/о 50 °СНа выходе из т/о 25 °С
19 – малая5 л/мин11,5 л/мин
24 — средняя7 л/мин14 л/мин
28 — высокая8 л/мин16 л/мин

Средняя и высокая мощность позволяют сделать разводку горячей воды на 2 точки.

По теме:

НАЗАД

ВПЕРЕД

1 из 7

Важной функцией является система поджига:

  • пьезоподжиг – зажигание запальника, который поджигает горелку;
  • электроподжиг – искра от батарейки подается при включении крана;
  • гидрогенератор дает искру от турбины, приводящейся в движение потоком воды;
  • электронное зажигание.

Дополнительное оборудование необходимо для безопасности и устойчивого режима работы водонагревателя:

  • система пламенного контроля, отключающая газ, если потухло пламя в горелке;
  • блокировка на отсутствии или смену направления тяги;
  • блокировка от перегрева колонки;
  • блокиратор отложения накипи.

Как выбрать проточный водонагреватель правильно, поможет знание основных характеристик оборудования. Конструкция горелок зависит от рода топлива – природный или сжиженный газ будет подаваться на сжигание.

Подключение к водопроводу

При наличии водопроводной магистрали с высоким давлением схема подключения накопительного устройства на даче не отличается от подключения в квартире. Но чаще всего схема установки изменяется под особенности дачного водоснабжения, где приток происходит из заранее установленной водонапорной емкости. В этом случае подсоединение происходит в следующей последовательности:

  1. закрываются все краны до входного патрубка;
  2. на входном патрубке прибора ставится предохранительный клапан для сброса избыточного давления;
  3. через него бойлер подключается к трубе от напорной емкости.

После подключения своими руками необходимо проверить герметичность всех соединений. Для этой цели необходимо наполнить водой дополнительную емкость:

  • открыть кран горячей воды от нагревателя;
  • открыть краны и пустить воду в бойлер.

После появления воды из крана визуально осмотреть все соединения и убедиться в отсутствии утечки.

Подключение проточного водонагревателя

Такой вид прибора для подогрева воды отличается компактными размерами и небольшим весом. Поэтому установить его можно, например, под раковиной на кухне. Устройство довольно быстро нагревает воду, поэтому при его установке следует учитывать определенные требования к счетчику электроэнергии и проводке. Кабель должен быть 4 — 6 мм², счетчик — 40 A, автоматизированный выключатель от 32 до 40 A.

Схема работы проточного водонагревателя.

Существует 2 способа подключения проточного водонагревательного устройства: стационарный и временный.

Для временного подключения используется душевой шланг. Такой способ предусматривает беспрепятственную подачу холодной воды. В трубу, куда она будет поступать, необходимо врезать тройник, установить запорный вентиль, а гибкий шланг соединить с вводом водонагревателя. После этого понадобится открыть вентиль для подачи холодной воды и вентиль, который выводит нагретую воду, потом включить устройство в сеть. Примерно через 30 секунд начнет поступать горячая вода.

Стационарный способ предусматривает забор и подачу нагретой воды одновременно с работой централизованного отопления. В этом случае понадобятся в трубы врезать 2 тройника и установить вентили, имеющие герметичное соединение. После чего труба, по которой подается холодная вода, соединяется с вводом в агрегат. Шлангом или металлопластиковой трубой соединяется выход подогретой воды с запорным вентилем

После этого важно убедиться в герметичности, открыть краны и смеситель. Горячая вода начнет поступать, когда устройство будет подключено к электропитанию

Установка бойлера косвенного нагрева

На даче установлен котел с водяным контуром отопления и, вы купили хороший водонагреватель, но не знаете, как подключить бойлер косвенного нагрева самостоятельно.

Правильная установка бойлера косвенного нагрева, это когда низ прибора расположен по уровню ниже чем верхняя точка котла или радиатора отопления.

Для работы понадобятся:

  • фум-лента;
  • шурупы;
  • газовый ключ;
  • электродрель;
  • отвертка;
  • пластиковые чопики.

Порядок и схема подключения бойлера косвенного нагрева:

  • В помещении, где расположен котел отопления, на стене установить бойлер. Оптимальное расстояние между котлом и водонагревателем равняется 50 см.
  • Прибор косвенного нагрева имеет 5 выходов, используемых для разных подключений. Нижний выход подсоединить к трубе с холодной водой, установив на нее сначала обратный клапан.
  • Выход №2 подключить к подаче системы отопления.
  • Выход №3 соединить с обраткой отопительной системы.
  • Канал горячей воды с установленным циркуляционным насосом подключить к выходу №4, что позволит обеспечить самые дальние точки водозабора.
  • Подачу горячей воды из котла подключить к выходу №5, предварительно установив на трубопровод гидроаккумулятор.
  • Подключение бойлера косвенного нагрева завершить соединением датчика температуры прибора с насосом циркуляции.

Объем гидроаккумулятора рассчитать с учетом класса безопасности и объема бойлера. Обязательно сделать заземление водонагревателя, чтобы не произошло замыкание.

Мы рассказали о подключении бойлера на даче к водопроводу из разных материалов, к электрической сети и установке прибора косвенного нагрева на систему отопления. А какой водонагреватель используете на даче вы? Поделитесь с нами своим опытом установки прибора, оставив комментарий к статье.

Как работает бойлер

Перед тем как установить водонагреватель своими руками нужно изучить особенности строения бытового прибора. Бойлер — это емкость с нагревательным прибором (ТЭНом) или теплообменником. Для работы устройства необходим подвод труб горячего и холодного водоснабжения.

То есть, принцип работы устройства – прост. Вода проникает в емкость из системы ХВС. После этого происходит запуск системы нагрева, включается ТЭН. Нагреватель прогревает воду до необходимого показателя, а затем отключается. Далее, теплая вода выходит к потребителю по трубам горячего водоснабжения.

Обычно схемы подключения накопительного водонагревателя включают дополнительную маркировку патрубков горячей и холодной воды. Первая отмечается красным цветом, а вторая синим или голубым.

Монтаж водонагревателя напольного типа – прост. Мастеру не нужно прорабатывать схему его закрепления на стене. Достаточно просто освободить пространство, необходимое для его установки на полу. После этого можно сразу приступать к работе с трубопроводом.

Нюансы подключения проточного водонагревателя

Подключить проточный водонагреватель к системе снабжения дома/квартиры водой еще проще, чем накопительный. Достаточно следовать общим принципам работы с техникой такого рода (и приведенным выше рекомендациям), а также предложенным производителем схемам подключения.

Все основные элементы схемы повторяются, здесь также необходим сливной клапан, переходники от патрубков нагревателя к трубам водопровода, подключение к электросети.

Специалисты рекомендуют:

  • монтировать устройство в непосредственной близости к точке водозабора – раковине, душу, кухонной мойке. При этом необходимо учитывать зоны влажности и применять влагозащищенные розетки, а также внимательно относится к гидроизоляции электрических элементов;
  • если трубы подключения холодной воды выполнены из металла, присоединять их к входному патрубку нагревателя необходимо через диэлектрическую втулку (входит в комплект поставки);
  • поскольку мощность прибора может составлять от 1 до 27 кВт, устройства с потреблением свыше 8 кВт необходимо подключать к сети 280 В кабелем из четырех или пяти жил;
  • перед первым включением следует «продуть» систему, чтобы обеспечить заполнение основной емкости нагревателя и отсутствие воздушных пробок в трубах/шлангах.

Важно понимать: проточный водонагреватель обеспечивает наличие горячей воды постоянно (при наличии электроснабжения), но не дает большого потока жидкости!

Рекомендуем посмотреть видео о подключении проточного нагревателя обычного типа и так называемого «крана мгновенного нагрева воды».

Как установить и подключить своими руками?

Монтаж и подключение водонагревателей газового типа самостоятельно без наличия соответствующих знаний и опыта запрещен категорически. К тому же такие устройства по правилам должны быть поставлены на учет и приняты соответствующими газораспределительными службами, что абсолютно исключено при условии неправильной установки.

Подключение же электрических водогрейных котлов накопительного типа вполне доступно домашнему мастеру при имеющихся базовых знаниях по электротехнике и сантехнике. Схема установки и подключения бойлера на даче своими руками выглядит так:

  1. Прежде всего необходимо выбрать место для будущего электроводонагревателя. Для дачи более всего подходят подвесные котлы вертикального типа: они занимают меньше места и из них проще сливать воду при консервации на зиму. Бойлер такого типа разумнее всего подвесить где‑нибудь в углу над унитазом.
  2. Это удобно еще и тем, что для подачи холодной воды к водонагревателю можно установить тройник на подводящую к сливному бачку унитаза трубу, используя при этом тот же запорный вентиль: необходимость его перекрытия возникает в крайне редких случаях ремонтных работ, а также при консервации на зиму, когда и унитазом тоже никто не пользуется. При этом и слив воды из бойлера можно произвести без проблем.
  3. Во всех случаях нелишне убедиться в надежности стены в месте установки бойлера, вес которого при заполнении водой будет немалым. При необходимости стену следует укрепить дополнительно.
  4. Подвесив бойлер на стену и убедившись в прочности всей конструкции, следует заняться разводкой трубопроводов, для которых можно использовать металлические или полипропиленовые трубы.
  5. На входной штуцер бойлера для холодной воды, обозначаемый обычно синим цветом, обязательно следует накрутить предохранительный клапан для сброса избыточного давления внутри бака.
  6. Отводы от холодного и горячего контуров водопровода должны снабжаться запорными вентилями, позволяющими оперативно перекрыть подачу воды.

Соединение от вентилей непосредственно к водонагревателю лучше всего сделать с помощью гибких шлангов: в дачных домиках, как правило, деревянных могут происходить в течение года значительные перекосы и деформации стен, способные при жестком соединении нарушить герметичность трубопроводов.

Затем следует заняться подключением питающего электрокабеля. Следует обязательно учитывать нагрузку на электропроводку: приборы небольшой мощности можно включить и в розетку, но во всех случаях надежнее провести отдельный кабель от персонального предохранителя на электрощите.

Ни в коем случае нельзя включать прибор в сеть до его заполнения водой — это вызовет неизбежное перегорание ТЭНа.
Даже на даче нельзя забывать об электробезопасности. Корпус бойлера должен быть обязательно заземлен. В простейшем случае для этого можно использовать железный лом, забитый в землю или закопанное на глубину около метра железное ведро, к которым приваривается выходящая на поверхность металлическая полоса. К ней под резьбовое соединение и подключается заземляющий провод.

По завершении всех этих мероприятий можно провести тестовое включение с проверкой герметичности всех соединений.

Подробнее о подключении бойлера смотрите на видео:

Даже в простейших случаях подключение электроприборов требует специальных знаний, при отсутствии которых лучше пригласить для выполнения этой работы специалиста. Это поможет избежать многих неприятностей в будущем.

Сегодня благодаря совершенствованию технологий, снижению цен на бытовое оборудование и значительному расширению его ассортимента, дачная жизнь перестала быть спартанской и неустроенной, приближаясь постепенно по уровню комфорта к городской.

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

  • трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
  • сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
  • кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
  • автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
  • необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

  • перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
  • ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
  • отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
  • мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.

Как подключить водонагреватель для душа без заземления

Если водонагреватель не имеет в своей конструкции клеммы для подключения земли, то включать воду можно только после обесточивания прибора.

Для использования водонагревателя без «выдёргивания из розетки» устанавливают устройства защитного отключения (УЗО) или автомат (дифференциальный).

Не вдаваясь в особенности конструкции приборов, принцип работы можно описать так.

УЗО (дифавтомат) подключаются одними контактами в питающую сеть, а с другой стороны включены провода прибора-потребителя.

Ток от фазы через нагревательный элемент возвращается на ноль УЗО, на любом участке замкнутой цепи он одинаков. Если в цепи есть утечка — в нашем случае через тело человека на землю — то ток в месте подключения нуля уменьшится, по сравнению с выходящим с фазы. УЗО улавливает разницу и отключает оба провода питания. Для гарантированного предохранения от поражения характеристика номинального отключающего тока УЗО должна составлять 30 мА. Параметр указывается в паспорте УЗО и на корпусе надписью « IΔn 30mA ».

Дополнительная накопительная емкость

Схема установки становится сложнее и затратнее, но эффективно компенсирует отсутствие магистрали центрального водоснабжения.

Для наполнения бойлера устанавливается дополнительная накопительная емкость. Такой бак должен быть в несколько раз больше нагревателя и устанавливаться выше нагревательного прибора. Бак должен быть снабжен:

  • клапаном или отверстием для сброса лишнего давления;
  • отводной трубой для предотвращения перелива;
  • поплавковым клапаном для автоматического наполнения емкости;
  • краном для слива из емкости;
  • краном на выходном патрубке для перекрытия воды.

Бак соединяется с входным патрубком бойлера трубой из металлопластика или другого материала. На ней монтируется:

  • запорный кран, которым перекрывается поступление воды в бойлер;
  • выше его тройник для отвода на кран холодной воды.

Подключение проточного водонагревателя

Такой вид прибора для подогрева воды отличается компактными размерами и небольшим весом. Поэтому установить его можно, например, под раковиной на кухне. Устройство довольно быстро нагревает воду, поэтому при его установке следует учитывать определенные требования к счетчику электроэнергии и проводке. Кабель должен быть 4 – 6 мм², счетчик – 40 A, автоматизированный выключатель от 32 до 40 A.

Схема работы проточного водонагревателя.

Существует 2 способа подключения проточного водонагревательного устройства: стационарный и временный.

Для временного подключения используется душевой шланг. Такой способ предусматривает беспрепятственную подачу холодной воды. В трубу, куда она будет поступать, необходимо врезать тройник, установить запорный вентиль, а гибкий шланг соединить с вводом водонагревателя. После этого понадобится открыть вентиль для подачи холодной воды и вентиль, который выводит нагретую воду, потом включить устройство в сеть. Примерно через 30 секунд начнет поступать горячая вода.

Стационарный способ предусматривает забор и подачу нагретой воды одновременно с работой централизованного отопления. В этом случае понадобятся в трубы врезать 2 тройника и установить вентили, имеющие герметичное соединение. После чего труба, по которой подается холодная вода, соединяется с вводом в агрегат. Шлангом или металлопластиковой трубой соединяется выход подогретой воды с запорным вентилем

После этого важно убедиться в герметичности, открыть краны и смеситель. Горячая вода начнет поступать, когда устройство будет подключено к электропитанию

Работа с трубопроводами различных типов

Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависит также от типа имеющегося трубопровода.

Полипропиленовые трубопроводы

Для работы с трубами из полипропилена потребуются труборез и специальное паяльное устройство. Тройники в этом случае выбираются из аналогичного материала, а для соединения их с кранами используются муфты МРН.

Полипропиленовая муфта с металлической резьбой

Сам процесс не представляет сложности, если трубы открыты, при скрытых коммуникациях процесс усложняется необходимостью вскрытия верхнего слоя над трубами. Только после этого можно будет врезаться в водопровод.

Установка накопительного водонагревателя своими руками с использованием полипропиленовых труб

Трубопроводы из металлопластика

Металлопластиковые трубы прокладываются обычно по поверхности, поэтому вероятность осложнений исключается. Монтаж осуществляется при помощи фитингов, при этом их выбор достаточно велик, поэтому любая схема установки водонагревателя может быть реализована без дополнительных проблем.

Врезка осуществляется при помощи тройников, к которым в зависимости от расположения коммуникаций и места установки нагревателя подсоединяются дополнительные трубы либо непосредственно гибкие шланги для ввода.

На фото показан вариант того, как можно установить водонагреватель своими руками с использованием труб из металлопластика и компрессионных фитингов

Трубопроводы из стали

Обойтись без сварочных работ при работе со стальным трубопроводом позволит оригинальный тройник-«вампир». Конструктивно он представляет собой хомут с отводом, который надевается на трубу (разумеется, перед началом монтажа подачу воды следует перекрыть) и фиксируется зажимными винтами. Для плотности прилегания используется резиновая прокладка.

Использование ремонтной обоймы-тройника является достаточно простым способом монтажа, но не самым надежным

Важно: Перед установкой обоймы-тройника участок трубы под нее следует зачистить от грязи, ржавчины, краски. После установки хомута с отводом через последний в основном трубопроводе высверливается отверстие

Для выполнения подобных работ требуется применение защитной втулки. Она предотвратит повреждение внутренней резьбы при сверлении. На резьбу отвода устанавливается кран и затем – подводящий шланг к бойлеру

После установки хомута с отводом через последний в основном трубопроводе высверливается отверстие. Для выполнения подобных работ требуется применение защитной втулки. Она предотвратит повреждение внутренней резьбы при сверлении. На резьбу отвода устанавливается кран и затем – подводящий шланг к бойлеру.

Хотите узнать как производится пайка полипропиленовых труб своими руками — видео покажет весь процесс, а текстовая информация в статье поможет избежать ошибок.

О том, как выполнить соединение металлопластиковых труб своими руками, мы рассказали в отдельном материале сайта.

А как самому подключить стиральную машину вы можете узнать из этой статьи.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
