Как изготовить и установить распашные гаражные ворота своими руками

Подключение автоматики

Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.

При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем

Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.

Кроме привода в комплекте поставляются:

  • сигнальная лампа;
  • фотоэлементы;
  • блок управления;
  • замок (отвечает за разблокировку ключей).

По принципу работы электроприводы бывают:

  1. Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
  2. Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
  3. Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
  4. Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.

Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.

Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.

Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.

Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию

Важно просто ее соблюдать

Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).

Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.

Конструктивные особенности

Распашные ворота — классический вариант конструкции для гаражей, расположенных рядом с жилыми массивами или на загородных участках. В перечень особенностей и преимуществ распашных конструкций относятся следующие:

  1. Конструкция обеспечивает надежную защиту от несанкционированного проникновения в случае сооружения ворот из толстого металла с дополнительными ребрами жесткости.
  2. Створки очень легко открываются и закрываются. Угол открытия может меняться в зависимости от типа используемых петель.
  3. Монтаж не требует специальной подготовки. Для установки достаточно предварительно подготовить схему и последовательно выполнить ряд действий.
  4. Использование дополнительного утеплительного слоя позволяет сделать помещение теплым, чтобы использовать его в качестве мастерской.
  5. Распашная конструкция отличается длительным периодом эксплуатации и устойчивостью ко внешним воздействиям.

Изготавливаем распашные ворота своими силами

Самостоятельное изготовление распашных ворот не требует наличия дорогого и труднодоступного оборудования. Материалы также доступны в любом строительном центре. Еще до начала работ следует подготовить:

  • Металлические уголки;
  • Стальные профили;
  • Листовой металл с толщиной от 1 до 3 мм;
  • Фурнитуру;
  • Крепежные элементы.

Сначала, изготавливается рама под металлические гаражные ворота из уголка размером 75-100 мм. В некоторых конструкциях используется профильная труба 60х40мм. Оба варианта универсальны, и часто применяются на практике. При использовании профтрубы, сварка выполняется в ребро, при этом стоит учесть, что длина боковых стоек будет на 80 см меньше высоты проема. Если для создания рамы берется уголок, сварочные работы производятся под 45 градусов с наклоном к проему. После завершения сварки каркаса, все сварные швы зачищаются с использованием болгарки.

Рама для распашных ворот гаража

Затем, можно приступать к изготовлению створок для распашных металлических ворот. Для каркаса створок применяется профтруба 20х40 с толщиной стенки 2 мм и больше. Такой толщины достаточно для обеспечения прочности и устойчивости к деформациям. Чтобы створки свободно открывались и закрывались, потребуется оставить зазор размером примерно в 5 мм. В этом случае, производится замер основания, вычитается 10 мм, и от боковин минусуется 80 мм.

Изготовление каркаса распашных ворот гаража

Каркас для створок гаражных ворот стыкуется при помощи сварки. В процессе работы, нужно постоянно контролировать размеры каркаса. Готовый каркас меряется на проем, если размеры соответствуют, можно приступать к изготовлению перекладин. Чтобы получить необходимые параметры, достаточно приложить трубу на каркасное основание створок.

Основные элементы конструкции распашных ворот

В процессе работ по обшивке листового железа профнастилом или вагонкой, навариваются петли, так как обшивка выполняется уже на готовой конструкции. Если в качестве обшивки используется листовой металл, то петли должны быть обязательно приварены на данном этапе. Далее, листовое железо прикладывается к створке и «прихватывается» сначала по центру, а потом по направлению к краям, при помощи сварочного аппарата.

Специфика приваривания петель к гаражным воротам

Сварка петель ворот гаража

Этап приварки петель является ответственным моментом. В первую очередь, выполняется закладка солидола внутрь петель в целях предотвращения схватывания между петельными элементами. Затем, производится сварка площадки с петлями, по толщине примерно от 3 до 5 мм. Только после выполнения данного этапа, можно приваривать петли к самой конструкции.

После завершения установки распашных ворот в гараж, стоит продумать их утепление и оборудовать хотя бы навесной замок. Гараж можно сделать теплым только полностью утеплив ворота, стены и кровлю. Качественное утепление сделает эксплуатацию гаража более комфортной и функциональной. В нем можно будет не только хранить автомобиль, но и выполнять его обслуживание, а также оставлять на зиму заготовки и овощи.

Самым простым способом выполнения теплоизоляции распашных ворот для гаража является установка деревянной обрешетки с любым подходящим утеплителем. Это может быть пенополистирол, базальтовый утеплитель, минеральная вата или пенополиуретан. Благодаря обрешетке, создается дополнительный воздушный слой, который улучшает теплоизоляционные качества обшивки. Чтобы закрыть слой утеплителя, покупайте фанеру или листовые плиты, специально предназначенные для облицовки поверхностей. Для удобного захода в гараж, металлические ворота практически всегда оборудуются калиткой.

https://youtube.com/watch?v=5WEpOnTbuao

Варианты гаражных ворот

 Сегодня гаражные ворота можно изготовить самой разнообразной конструкции. Выбор варианта постройки зависит от многих факторов, таких как скорость и простота монтажа, а также финансовая составляющая. Для одних значение имеет красивый внешний вид сооружения, для других – надежность и экономичность. Сегодня существуют следующие варианты ворот для гаража:

  • Распашные ворота представляют собой простую конструкцию, которая наиболее востребована для людей, считающиеся с простотой и скоростью установки, а также отсутствием необходимости покупать дорогостоящие материалы. Каркас таких ворот монтируется из стального уголка, а их створки – из листового железа. Конструкция отличается надежностью, а эксплуатация – простотой и неприхотливостью.
  • Откатная конструкция состоит из створки, которая параллельно ездит вдоль гаражной стены. Для полного открытия необходимо наличие свободного места. Редко кто пробует сделать такие ворота собственными силами, так как нужно уметь выбрать и смонтировать противовес, установить направляющие и еще выполнить много тонких работ.
  • Подъемно-поворотные ворота состоят от створки, которая во время открытия движется вращательно по отношению к горизонтальной оси и в конечной точке занимает место под потолком. Створке таких ворот не нужно много места, но их применение уместно в отапливаемом помещении. Не многие берутся за изготовление подъемно-поворотных ворот, так как это занятие дорогостоящее и сложное.
  • Подъемно-секционная конструкция является полотном из преломляющихся секций, заходящих под потолок. Основа таких створок состоит из передаточных направляющих и пружинного механизма. Соорудить такую конструкцию собственными руками – практически неподъемное занятие.
  • Роллерные ворота используются нечасто, так как они не отличаются надежностью. Изготавливаются обычно в глубине отапливаемого помещения.

Распашные

Роллетные

Подъемно-секционные

Этапы создания ворот для гаража своими руками

Изготовление каркаса для ворот

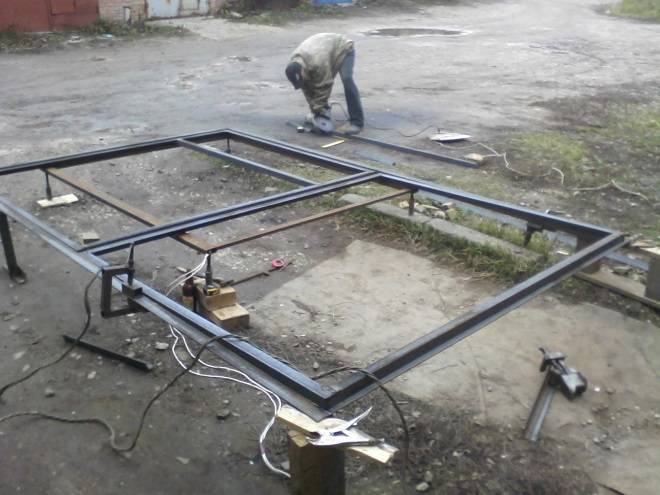

Для изготовления ворот для гаража необходимо выбрать ровную площадку. Если нет возможности найти такое место, то следует изготовить подобие столбиков фундамента. Между ними должно быть такое расстояние, которое будет равняться размерам будущей рамы, после этого выравнивают опору и отмеряют четыре профильные трубы нужного размера. Они соединяются между собой по углам и их слегка приподнимают над основанием. Делается это при помощи кирпичей и выравнивают таким образом, чтобы конструкция располагалась в единой плоскости.


сваривать раму по углам
Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Изготавливают опорные площадки из металлических пластин, которые будут использоваться в качестве крепления рамы к стене гаража. Крепление может выполняться сваркой к металлическим закладным или при помощи анкерных болтов. В последнем случае необходимо создание отверстий для анкеров.

Изготовление створ ворот


изготавливаются в одной плоскости с рамой

После сварки углов, чтобы усилить конструкцию дверей устанавливают диагональные или вертикальные и продольные ребра жесткости. Изготавливаются они также из уголков или труб. Чтобы угловые швы аккуратно соединить с металлическими листами двери, их необходимо тщательно отшлифовать.

  1. Конструкция обеспечивает надежную защиту от несанкционированного проникновения в случае сооружения ворот из толстого металла с дополнительными ребрами жесткости.
  2. Створки очень легко открываются и закрываются. Угол открытия может меняться в зависимости от типа используемых петель.
  3. Монтаж не требует специальной подготовки. Для установки достаточно предварительно подготовить схему и последовательно выполнить ряд действий.
  4. Использование дополнительного утеплительного слоя позволяет сделать помещение теплым, чтобы использовать его в качестве мастерской.
  5. Распашная конструкция отличается длительным периодом эксплуатации и устойчивостью ко внешним воздействиям.

Изготавливаем распашные ворота своими силами

Самостоятельное изготовление распашных ворот не требует наличия дорогого и труднодоступного оборудования. Материалы также доступны в любом строительном центре. Еще до начала работ следует подготовить:

  • Металлические уголки;
  • Стальные профили;
  • Листовой металл с толщиной от 1 до 3 мм;
  • Фурнитуру;
  • Крепежные элементы.

Сначала, изготавливается рама под металлические гаражные ворота из уголка размером 75-100 мм. В некоторых конструкциях используется профильная труба 60х40мм. Оба варианта универсальны, и часто применяются на практике. При использовании профтрубы, сварка выполняется в ребро, при этом стоит учесть, что длина боковых стоек будет на 80 см меньше высоты проема. Если для создания рамы берется уголок, сварочные работы производятся под 45 градусов с наклоном к проему. После завершения сварки каркаса, все сварные швы зачищаются с использованием болгарки.

Рама для распашных ворот гаража

Затем, можно приступать к изготовлению створок для распашных металлических ворот. Для каркаса створок применяется профтруба 20х40 с толщиной стенки 2 мм и больше. Такой толщины достаточно для обеспечения прочности и устойчивости к деформациям. Чтобы створки свободно открывались и закрывались, потребуется оставить зазор размером примерно в 5 мм. В этом случае, производится замер основания, вычитается 10 мм, и от боковин минусуется 80 мм.

Изготовление каркаса распашных ворот гаража

Каркас для створок гаражных ворот стыкуется при помощи сварки. В процессе работы, нужно постоянно контролировать размеры каркаса. Готовый каркас меряется на проем, если размеры соответствуют, можно приступать к изготовлению перекладин. Чтобы получить необходимые параметры, достаточно приложить трубу на каркасное основание створок.

Основные элементы конструкции распашных ворот

В процессе работ по обшивке листового железа профнастилом или вагонкой, навариваются петли, так как обшивка выполняется уже на готовой конструкции. Если в качестве обшивки используется листовой металл, то петли должны быть обязательно приварены на данном этапе. Далее, листовое железо прикладывается к створке и «прихватывается» сначала по центру, а потом по направлению к краям, при помощи сварочного аппарата.

Специфика приваривания петель к гаражным воротам

Сварка петель ворот гаража

Этап приварки петель является ответственным моментом. В первую очередь, выполняется закладка солидола внутрь петель в целях предотвращения схватывания между петельными элементами. Затем, производится сварка площадки с петлями, по толщине примерно от 3 до 5 мм. Только после выполнения данного этапа, можно приваривать петли к самой конструкции.

После завершения установки распашных ворот в гараж, стоит продумать их утепление и оборудовать хотя бы навесной замок. Гараж можно сделать теплым только полностью утеплив ворота, стены и кровлю. Качественное утепление сделает эксплуатацию гаража более комфортной и функциональной. В нем можно будет не только хранить автомобиль, но и выполнять его обслуживание, а также оставлять на зиму заготовки и овощи.

Самым простым способом выполнения теплоизоляции распашных ворот для гаража является установка деревянной обрешетки с любым подходящим утеплителем. Это может быть пенополистирол, базальтовый утеплитель, минеральная вата или пенополиуретан. Благодаря обрешетке, создается дополнительный воздушный слой, который улучшает теплоизоляционные качества обшивки. Чтобы закрыть слой утеплителя, покупайте фанеру или листовые плиты, специально предназначенные для облицовки поверхностей. Для удобного захода в гараж, металлические ворота практически всегда оборудуются калиткой.

https://youtube.com/watch?v=5WEpOnTbuao

Варианты гаражных ворот

 Сегодня гаражные ворота можно изготовить самой разнообразной конструкции. Выбор варианта постройки зависит от многих факторов, таких как скорость и простота монтажа, а также финансовая составляющая. Для одних значение имеет красивый внешний вид сооружения, для других – надежность и экономичность. Сегодня существуют следующие варианты ворот для гаража:

  • Распашные ворота представляют собой простую конструкцию, которая наиболее востребована для людей, считающиеся с простотой и скоростью установки, а также отсутствием необходимости покупать дорогостоящие материалы. Каркас таких ворот монтируется из стального уголка, а их створки – из листового железа. Конструкция отличается надежностью, а эксплуатация – простотой и неприхотливостью.
  • Откатная конструкция состоит из створки, которая параллельно ездит вдоль гаражной стены. Для полного открытия необходимо наличие свободного места. Редко кто пробует сделать такие ворота собственными силами, так как нужно уметь выбрать и смонтировать противовес, установить направляющие и еще выполнить много тонких работ.
  • Подъемно-поворотные ворота состоят от створки, которая во время открытия движется вращательно по отношению к горизонтальной оси и в конечной точке занимает место под потолком. Створке таких ворот не нужно много места, но их применение уместно в отапливаемом помещении. Не многие берутся за изготовление подъемно-поворотных ворот, так как это занятие дорогостоящее и сложное.
  • Подъемно-секционная конструкция является полотном из преломляющихся секций, заходящих под потолок. Основа таких створок состоит из передаточных направляющих и пружинного механизма. Соорудить такую конструкцию собственными руками – практически неподъемное занятие.
  • Роллерные ворота используются нечасто, так как они не отличаются надежностью. Изготавливаются обычно в глубине отапливаемого помещения.

Распашные

Роллетные

Подъемно-секционные

Этапы создания ворот для гаража своими руками

Изготовление каркаса для ворот

Для изготовления ворот для гаража необходимо выбрать ровную площадку. Если нет возможности найти такое место, то следует изготовить подобие столбиков фундамента. Между ними должно быть такое расстояние, которое будет равняться размерам будущей рамы, после этого выравнивают опору и отмеряют четыре профильные трубы нужного размера. Они соединяются между собой по углам и их слегка приподнимают над основанием. Делается это при помощи кирпичей и выравнивают таким образом, чтобы конструкция располагалась в единой плоскости.


сваривать раму по углам
Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Изготавливают опорные площадки из металлических пластин, которые будут использоваться в качестве крепления рамы к стене гаража. Крепление может выполняться сваркой к металлическим закладным или при помощи анкерных болтов. В последнем случае необходимо создание отверстий для анкеров.

Изготовление створ ворот


изготавливаются в одной плоскости с рамой

После сварки углов, чтобы усилить конструкцию дверей устанавливают диагональные или вертикальные и продольные ребра жесткости. Изготавливаются они также из уголков или труб. Чтобы угловые швы аккуратно соединить с металлическими листами двери, их необходимо тщательно отшлифовать.

Делают разметку металлических листов. Обязательно следует учесть зазор между воротами и рамой, который необходимо закрыть листом металла. Чтобы дверь в закрытом состоянии не имела щелей, с левой стороны металл следует отрезать заподлицо, а с правой больше на 2 – 3 см. Лист накладывают на створ ворот и приваривают к нему. Сварка выполняется на горизонтальной поверхности, поэтому размещают его на удобной для сварщика высоте от пола. Лист со стороны крепления петель нужно приваривать встык с каркасом ворот.

Установка петель


чтобык началу работ петли уже были изготовлены

Для закрытия створок и в качестве дополнительной безопасности лучше всего использовать засов, устанавливаемого на внутреннюю часть полотна. Замки бывают навесные и врезные. Для навесного необходимы внешние петли, а чтобы установить врезной замок, рекомендуется применять дополнительную металлическую пластину. Лучше всего устанавливать 2 или 3 замка. Если один замок сломается, то даже в этом случае можно будет закрыть дверь.

Покраска гаражных ворот


чтобы защитить металл от коррозии

После того как полотно высохнет, его покрывают краской в несколько слоев. Так как любая краска рано или поздно выцветает, то раз в год следует обновлять цвет.

Установка и утепление


монтаж внешней и внутренней частей рамы

При правильно выполненной работе ворота для гаража своими руками на фото практически невозможно отличить от заводских моделей.


через полотно уходит около 60% тепла

Таким образом, создание гаражных ворот – дело хоть и хлопотное, но вполне выполнимое. Самостоятельно изготовить конструкцию можно за довольно короткое время, о чем свидетельствует видео, на котором наглядно продемонстрированы все этапы такого процесса. А благодаря фото можно определиться с наиболее удачным вариантом ворот для гаража.

Пошаговая инструкция изготовления гаражных ворот из дерева

Изготовить деревянные ворота для гаража можно своими руками. Для этого достаточно запастись необходимыми материалами и инструментом, а также освоить некоторые навыки строителя! Рассмотрим данный алгоритм проводимых работ более подробно.

Делаем чертеж и подготавливаем проем

После подготовки места под строительство (выравнивание территории) можно приступать к составлению чертежа. При этом требуется проведение соответствующих замеров, которые помогут определиться с размерами будущего строения.

Создание эскиза будущих ворот гаража следует выполнять в формате стандартного рисунка, где как можно понятнее следует обозначить наиболее важные моменты:

  1. высоту стен;
  2. ширину входного проема;
  3. вид облицовочного материала.

В чертежном плане также следует отразить следующие моменты:

  • Наличие горизонтальной балки и вертикальных стояков из бруса, которые будут формировать проем.
  • Зазор не более 10мм между створками и проемом для свободного функционирования ворот.
  • Установка на каркасе укрепляющих диагональных балок (укосин).

Как только будет подготовлен чертеж, следует приступать к изготовлению проема. Для этого приготовленные брусья смазывают битумной мастикой и устанавливают в грунт, на глубину до 2м. Образовавшиеся просветы ямок можно бетонировать. С помощью саморезов скрепляют перемычку с гаражными стенками.

Монтируем каркас

Сбор каркаса будущих деревянных ворот для гаража производят на ровной площадке, взяв в руки рубанок и брус. После проведения необходимых замеров (соответствующих требуемой высоте) приступают к распиливанию отмеренных досок. Готовые заготовки обязательно обрабатывают рубанком для сглаживания их поверхностей. После этого скрепляют обрезанные части друг с другом при помощи саморезов. Справиться с образовавшимися на изделиях из дерева стыками можно при помощи клея!

Отделочные работы

Чем обшить гаражные ворота снаружи? Для этих целей можно использовать различные материалы:

  1. железо;
  2. пластик;
  3. сайдинг.

Перед тем как проводить отделочные работы на воротах гаража снаружи следует их тщательно ошкурить. Это поможет избежать возникновения пор внутри досок, в которые сможет попасть влага.

Не лишним бывает утепление деревянных конструкций. С этой целью на каркас до обшивки укладывают подготовленные слои теплоизолирующего материала (минваты). Наружная отделка должна накладываться на ровные высушенные поверхности дерева, иначе каркас может «сыграть» либо покрыться плесневым грибком.

Установка петель и крепление створок

После изготовления створок их готовые каркасы навешивают на строение при помощи металлических петель. Для этого следует пригласить дополнительных работников, так как в одиночку выполнить данные манипуляции практически невозможно. Алгоритм проводимых работ будет следующим:

  • Створки с прикрепленными петлями болтами крепят к установленным опорам (трубам либо столбам).
  • Проводят обязательную шпатлевку.

Привариваем засовы

На гаражные ворота можно устанавливать, как внутренние, так и наружные засовы. Наибольшей популярностью пользуются:

  1. сдвижной механизм;
  2. шлагбаум;
  3. засов-вертушок.

С помощью саморезов их аккуратно монтируют к брусьям. При наличии на каркасе специальных металлических накладок возможно приваривание подобных засовов к воротам гаража.

Как изготовить гаражные ворота из дерева

Сделать ворота для гаража согласно всем правилам и строительным нормам можно без особого труда.

Перед тем, как изображать на чертеже гаражные ворота, которые будут сделаны своими собственными руками, необходимо замерить высоту и ширину проема при помощи рулетки.

Делаем чертеж и подготавливаем проем

В чертежный план необходимо занести:

  1. Вертикальные стояки и горизонтальную балку из бруса для сооружения проема.
  2. Между проемом и створками ворот необходимо оставить зазор в 10 миллиметров, и указать это в чертеже. Подобное действие также касается расстояния в самом притворе, промеж двух створок, и калитки, где зазор тоже должен быть учтен.
  3. Подробно отобразить створки, с учетом каркаса и облицовочного материала. Каркас обязательно должен быть укреплен диагональными балками (укосинами).

К изготовлению проема нужно приступать лишь после полной готовности чертежа. Кроме того, перед началом самого процесса необходимо подобрать ровную площадку, для соблюдения необходимого уровня и во избежание нахлеста створок.

Опорные брусья 100х100 нужно вогнать в грунт где-то на 1,5-2 метра, часть изделия, находящуюся в земле, смазать мастикой на основе битума, а ямы заполнить бетоном. К гаражным стенкам стояки и перемычку прикрепить саморезами.

Монтируем каркас

После того, как чертеж готов, можно приступать к изготовлению ворот. Для сбора каркаса и обшивки необходима гладкая площадка, брус и рубанок.

Отмеренный брус для каркаса необходимо распилить на заготовки нужных размеров и подвергнуть обработке рубанком. Затем подготовленные части необходимо промеж собой скрепить, к примеру, саморезами, а стыки соединения смазать клеем.

Отделочные работы

Для изготовления обшивки доски необходимо подвергнуть распиловке и ошкуриванию при помощи рубанка.

Для утепления гаражных ворот используют как минеральную вату, так и любой другой теплоизолирующий материал. Но в этом случае дощатый материал, предназначенный для обшивки, необходимо закреплять изнутри гаражных изделий.

Установка петель и крепление створок

Уже готовые створки навешивают на металлические петли. А так как гаражные ворота достаточно массивны, их установка проводится совместно с помощниками.

Обработка поверхности

Обработка поверхности гаражных ворот, для красоты и защиты от всевозможных внешних воздействий, проводится с использованием разнообразных защитных покрытий. Первым слоем, при помощи специального раствора, ворота грунтуют, а затем массивное изделие подвергают окрашиванию с использованием материалов в виде морилки или краски.

Привариваем засовы

Для гаражных ворот подойдут как наружные, так и внутренние засовы. Современный рынок их предлагает множество, это и засовы-вертушки, шлагбаумы, сдвижные механизмы.

Приваривать подобные засовы рекомендуют к специальным металлическим накладкам, закрепленным на дверях, ведущих в гараж.

Основные этапы изготовления

Чтобы установленная конструкция прослужила долгие годы, свободно открывалась и закрывалась, а также не разрушалась из-за негативного внешнего воздействия, необходимо соблюдать последовательность монтажа. Процесс изготовления распашных ворот на каркасе предполагает выполнение нескольких ключевых этапов.

Изготовление рамы

Прежде чем приступить к изготовлению рамы, важно найти подходящее рабочее место. Поверхность рабочего пространства должна быть гладкой, а масштаб больше габаритов конструкции на метр со всех сторон

Допускается выполнять работу, закрепив на кирпичных столбиках плотный материал. Создание рамы начинают после возведения фронтальной стены.

Металлическая рама монтируется из внешней и внутренней составляющих. Сначала из металлического уголка вырезается 8 деталей, одна половина которых равняется высоте, а вторая — ширине въездного проема. Получившиеся заготовки раскладывают на ровной поверхности для измерения углов.

Если каждая деталь обладает прямым углом, необходимо соединить элементы при помощи сварочного шва, наложив друг на друга. Если в ходе приваривания произошло нарушение угла, исправить погрешность возможно рычагом, изготовленным из обрезков. В проблемных местах дополнительно привариваются уголки. После устранения дефектов проводится шлифовка, чтобы обеспечить плотное прилегание створок.

Полотно и силовые петли

Основным элементом распашных ворот является полотно, которое состоит из двух створок. Полотно из металлических листов крепится на профильный каркас. Процесс подготовки полотна требует выполнения следующих действий:

  1. Лист металла размечается согласно определенным габаритам створок. Левая створка должна быть шире на 10-20 мм, чтобы накладываться внахлест.
  2. Створки вырезаются с помощью болгарки и привариваются к раме с нижней стороны для предварительной фиксации.
  3. Когда створки выровнены, необходимо закрепить их сваркой по всему периметру. Чтобы во время рабочего процесса полотна не сдвигались, рекомендуется начать сварку с углов.
  4. После приваривания элементов требуется установка петель.

Петли и фиксаторы ворот

Фиксирующие петли для ворот необходимо приобрести и подготовить заранее. Петли состоят из двух частей. Одна деталь крепится на цилиндре и обеспечивает возможность вращения конструкции. Вторая часть выполняет функцию крепежа. Для установки ворот потребуется 4 петли. При использовании конструкции с повышенной массой и крупными габаритами можно увеличить количество крепежей до 6.

Во время монтажа нижняя часть петель приваривается к внешней стороне рамы, а верхний элемент фиксируется с обратной стороны. Для повышения прочности крепления разрешается приварить с каждой стороны петли по металлической полоске.

Устанавливаем замки и запоры на ворота

Безопасность превыше всего. Для таких конструкций используется врезной или навесной замок. Они простые и эффективнее. Отличным вариантом является ригельный замок для гаражных ворот. Однако, лучше всего дополнить конструкцию мощным засовом и штыревыми стопорами. Они позволят закрывать ворота с внутренней стороны. Однако, в таком случае требуется сделать калитку в створке или же двери в стене гаража.

Важно! Сделать калитку в створке ворот не так сложно. Нужно все так же создать каркас из профиля согласно размерам, разместить его в створке, после чего приварить петли

Двери обшиваются по такому же принципу, в них врезается ручка и замок.

Стопоры делаются следующим образом: в грунт вбивается отрезок трубы, в ее внутреннюю часть и будет погружаться движущаяся деталь стопора – прут. Диаметр трубы не должен быть слишком большим. Прут продевается сквозь петлю в воротной створке. В ходе эксплуатации нужно будет постоянно следить за трубой, чтобы она не забивалась снегом, пылью и грязью.

Уход нужен и гаражным замкам

Очень важно защищать их от влаги, особенно в зимний период. Если внутрь попадет вода и замерзнет там, то ключ не сможет проникнуть в скважину и открыть двери

Да и замок может поржаветь и выйти из строя. Больше всего от мороза страдают замки, имеющие цилиндровый механизм. Куда лучше для холодных регионов использовать замок с трубчатым ключом. А еще замки для ворот нуждаются в регулярной смазке.

Виды гаражных ворот: какие лучше

Существует три основных разновидности гаражных ворот:

  • Сдвижные (откатные);
  • Распашные;
  • Подъёмные (рулонные и секционные).

Сдвижные (раздвижные) отличаются тем, что их полотно закрепляют на специальной балке. Эта балка имеет особенную конструкцию, позволяющую ей перемещаться по роликам на прикреплённых опорах. У них есть отличительная черта, выраженная в том, что у этого типа крепления нет верхних и нижних направляющих. Они могут быть разными. Различаются по месту расположения балки. Она может располагаться вверху или внизу.

Полотно сдвижных ворот закрепляют на специальной балке

Также их различают по виду полотна, которое может быть прозрачным или непрозрачным. Также распространён телескопический вид сдвижных ворот – складные, которые отличаются тем, что способны складываться внутрь себя. В народе их еще называют откидными.

Распашные применяют чаще всех остальных. Их используют ещё с древних времён, снабжая ими не только гаражи, но и приусадебные участки. Их отличительной чертой является наличие створок, которые могут открываться как наружу, так и внутрь. По  такой же технологии можно сделать железные гаражи и из профнастила пенал гараж с козырьком.

Распашные ворота встречаются чаще остальных

Полотна могут быть изготовлены из различных материалов. Основным их преимуществом следует назвать то, что в них нет лишних деталей. Простота — это основной принцип, которого придерживаются при построении распашных ворот. Одновременно с этим, они могут быть очень прочными и надёжными. Этого добиваются при помощи технологии “двойной металл”.

Среди всего разнообразия подъёмных ворот следует выделить три основных типа. Это:

  1. Подъёмно-поворотные;
  2. Подъёмно-гильотинные;
  3. Секционные.

Все вышеописанные разновидности гаражных ворот могут открываться вручную или автоматически при помощи того или иного механизма. Тот или иной вид ворот следует устанавливать в различных помещениях.

Для их изготовления может быть использован облегчённый вариант сэндвич-панелей. Установка секционных ворот позволяет сэкономить на строительстве, но не на качестве готового изделия. При правильной эксплуатации они прослужат верой и правдой долгие годы.

Немного гаражного и близлежащего пространства занимают ворота подъёмного типа. Кроме того, они обычно имеют эффектный вид. Они могут сворачиваться как по вертикали, так и по горизонтали. Подниматься к потолку или быть рулонными. Для неотапливаемых гаражей более экономично не использовать утеплитель.

Изготовление металлических ворот

Придерживаясь изложенного ниже руководства, у вас получится сделать металлические распашные ворота своими руками

Но для этого важно тесно придерживаться чертежа/схемы выбранной вами конструкции. Если вам сложно сконструировать собственный чертеж распашных ворот, то в конце статьи, вы найдете немало схем, которые можно взять за основу

Основой ворот будет являться металлическая рама, крепление которой выполняется во входном проеме. Если вы решили сделать ворота в своем дворе, то можно сразу сконструировать ворота со встроенной калиткой. Но для этого потребуется установить прочные столбы, которые выдержат вес дополнительных створок. Также необходимо установить опоры, для этого вам потребуется:

  • строительный уровень и рулетка;
  • металлическая труба 3 шт. Ø 100 мм;
  • лопата;
  • облицовочный кирпич (на тот случай, если опоры будут обкладываться);
  • цемент, песок, щебень и вода;
  • отвес.

Установка опор

Работы по изготовлению опор выглядят следующим образом:

  1. Измеряете входной проем между краями забора.
  2. Поставьте метки для установки столбов.
  3. В выбранном месте копаете яму для установки столба опоры.
  4. Толщина опорных труб выбирается исходя из веса распашных ворот.
  5. Установив столбы в яму, отрегулируйте их по уровню. Но предварительно дно ямы засыпьте щебнем.
  6. Установленные столбы следует залить приготовленным бетоном.
  7. Чтобы столбы изначально стояли надежно, их следует обложить в самой ямке кирпичами, и одновременно с этим подгоняете вертикальный уровень.
  8. Так, установка и бетонирование опорных столбов завершено.

Теперь самое время начать изготавливать раму ворот. Для этого вам потребуется:

  • металлический лист, толщиной в 2–3 мм;
  • металлический профиль, уголок и труба;
  • измерительные приборы (уровень, рулетка);
  • металлические петли;
  • сварочный аппарат.

Что касается изготовления рамы для гаража, то их лучше сделать в двух экземплярах. Одну закрепите с внешней стороны проема, а вторую с внутренней. Между собой они соединяются металлическими полосками и сваркой.

Пошагово

Процесс изготовления створок ворот выглядит следующим образом:

  1. На ровную поверхность выкладываете уголки или профильную трубу и свариваете форму створки согласно чертежу.
  2. Для увеличения прочности конструкции, полученные створки укрепляете диагональными балками.
  3. Когда каркас готов можно его обшить.
  4. Для обшивки ворот используйте лист металла толщиной в 2 мм. Слишком толстые листы брать не рекомендуется, ведь в таком случае необходимо будет усиливать опорные стойки.
  5. Далее необходимо установить петли. Одну половинку петли привариваете в нужном месте на раме ворот, а другую на опорной стойке.
  6. В завершение остается установить врезной замок и калитку, изготовленную по такому же принципу что и основную раму.
  7. Покраска распашных ворот выполняется на земле или уже в подвешенном положении. Особой разницы нет. Единственное что стоит учесть, так это покраска в подвешенном состоянии может вызвать образование потеков и наплывов. Поэтому будьте внимательны при выполнении этого процесса работ.

Вот так и изготавливаются металлические ворота.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
