Трубы для отопления — учитываем достоинства и недостатки

Принцип действия однотрубной системы отопления

Работа однотрубной отопительной системы происходит по достаточно простым принципам. Имеется только один замкнутый трубопровод, по которому идет циркуляция теплоносителя. Проходя через котел, носитель нагревается, а проходя через радиаторы сообщает им это тепло, после чего, охлажденный, вновь поступает в котел.

Стояк в однотрубной системе также один, а его расположение зависит от типа постройки. Так, для одноэтажных частных домов наилучшим образом подойдет горизонтальная схема, тогда как для многоэтажных строений – вертикальная.

Обратите внимание! Для прокачки теплоносителя по вертикальным стоякам может понадобиться гидравлический насос. Для повышения эффективности однотрубной системы, можно внести некоторые усовершенствования

Например, установить байпасы – специальные элементы, представляющие собой отрезки трубы, соединяющие прямую и обратную трубу радиатора

Для повышения эффективности однотрубной системы, можно внести некоторые усовершенствования. Например, установить байпасы – специальные элементы, представляющие собой отрезки трубы, соединяющие прямую и обратную трубу радиатора.

Такое решение дает возможность подключить к радиатору терморегуляторы, способные контролировать температуру каждого нагревательного элемента, либо вовсе отключать их от системы. Еще один плюс байпасов – они позволяют произвести замену или отремонтировать отдельные отопительные элементы без отключения всей системы.

Особенности монтажа

Чтобы отопительная система долгие годы дарила тепло хозяевам дома, в процессе монтажа стоит придерживаться такой последовательности действий:

• Согласно разработанному проекту, производится установка котла.
• Осуществляется монтаж трубопровода. В местах, где проектом предусмотрена установка радиаторов и байпасов – устанавливаются тройники.
• Если система работает по принципу естественной циркуляции, необходимо обеспечить уклон в 3-5 см на каждый метр длины. Для контура с принудительной циркуляцией будет достаточно уклона в 1 см на метр длины.
• Для систем с принудительной циркуляцией производится монтаж циркуляционного насоса. Стоит учитывать, что устройство не рассчитано на эксплуатацию при больших температурах, поэтому будет лучше установить его неподалеку от входа обратной трубы в котел. Кроме того, следует обеспечить подключение насоса к электрической сети.
• Установка расширительного бака. Бак открытого типа должен находиться в наивысшей точке системы, закрытого – в любом удобном месте (чаще всего его монтируют неподалеку от котла).
• Установка отопительных радиаторов. Весят они немало (особенно заполненные водой), поэтому их закрепляют при помощи специальных кронштейнов, которые, как правило, идут в комплекте. Установка чаще всего осуществляется под оконными проемами.
• Производится установка дополнительных устройств – кранов Маевского, заглушек, перекрывающих устройств.
• Заключительный этап – испытания готовой системы, для чего в нее под давлением подается вода или воздух. Если испытания не выявляют проблемных участков – система готова к эксплуатации.

Обратите внимание! В процессе монтажа следует по возможности избегать большого числа изгибов трубопровода. Это уменьшает скорость циркуляции теплоносителя и ухудшает эффективность теплосистемы

Преимущества

Для частных домов малой площади однотрубный вариант системы отопления выглядит более предпочтительным, благодаря следующим ее преимуществам:

• Легкость составления проекта.
• Удобство монтажа системы.
• Сокращение затрат на покупку материалов и оборудования.
• Устойчивая гидродинамика.
• Безопасность циркуляции теплоносителя, которая осуществляется естественным путем.

Недостатки

Существует и ряд недостатков, с которыми придется мириться владельцам однотрубных отопительных систем:

• Сложности исправления ошибок, допущенных на этапе проектирования, в запущенной в эксплуатацию схеме.
• Неравномерный нагрев отопительных элементов, расположенных на различном расстоянии от котла.
• Тесная взаимозависимость элементов.
• Высокие показатели гидродинамического сопротивления.
• Невозможность регулировки расхода теплоносителя.
• Сравнительно большие теплопотери.
• Ограниченное количество радиаторов, которые могут быть размещены на одном стояке.

Металлопластиковые

Металлопластиковые трубы – это материал, состоящий из слоев пластика, между которыми располагается тонкая металлическая фольга. За счет такой конструкции достигается очень удачное сочетание характеристик полимеров и металла – в частности, металлопластиковые трубы отличаются предельно гладкой внутренней и внешней поверхностью.

Решая, какие трубы ПВХ для отопления лучше, нужно рассматривать их характеристики в зависимости от конкретных условий эксплуатации. Например, металлопластиковые трубы могут выдерживать температуру до 95 градусов – а этого в большинстве случаев более чем достаточно для обустройства отопительной системы.

Достоинством металлопластиковых труб является сравнительно небольшой коэффициент температурного расширения, что позволяет укладывать их в стены или под пол, не используя компенсаторы

Возможность монтажа скрытой отопительной системы – это очень важное качество, которое позволяет собрать, например, теплый пол под ламинатом.. Под ламинированным покрытием может укладываться три типа отопления:

Под ламинированным покрытием может укладываться три типа отопления:

• Инфракрасное;
• Электрическое;
• Водяное.

Отопление металлопластиковыми трубами: за и против

Металлопластиковые трубы (метапол) — отличный материал для строительства систем отопления и водоснабжения любой сложности, но следует знать несколько моментов, которые могут склонить вас к выбору труб из полипропилена или медных труб.

Металлопластиковая труба надежная и долговечная, но боится прямых солнечных лучей

Металлопластиковые трубы состоят из 5 слоев: два слоя пластика, два слоя клея и, посредине, один слой металла (алюминия). Поэтому метапол хорошо выдерживает высокое давление и повышенную температуру (лучше, чем полипропилен), что делает металлопластиковые трубы идеальными для строительства магистралей большой протяженности.

Монтаж систем отопления на основе металлопластика может производиться как разборными фитингами, так и пресс-фитингами (обжимными, неразборными). Монтаж пресс-фитингами выполняется при помощи специальной обжимки, стоимость которой не меньше стоимости паяльника для труб. Также для резки металлопластика нужен труборез или специальные ножницы.

Фаски на метаполе надо снимать как снаружи трубы, так и внутри, чтобы не повредить резиновые прокладки на фитинге. Профессионалы для торцевания металлопластиковых труб и снятия фасок используют специальные инструменты. При домашнем монтаже можно снимать фаски острым ножом, а метапол резать ножовкой по металлу.

Фитинги для металлопластика нещадно зауживают внутренний диаметр трубопроводной системы. В узких местах любит скапливаться грязь, что плохо для систем отопления.

Главный недостаток металлопластика для отопления в зауженных диаметрах условного прохода, из-за чего фитинги становятся местом скопления шлама и могут быть блокированы грязью. Также фитинги могут страдать от электрохимической коррозии, особенно если монтаж метапола был произведен с нарушениями технического процесса.

Действительно, мало кому понравится делать монтаж металлопластиковой трубы диаметром 26 мм, чтобы получить реальный проход 10 мм по фитингу, а у 20 мм метапола реальный, а не условный проход снижается до 5-7 мм. Получается, что отопление надо монтировать из труб наружным диаметром 32 мм, чтобы получить приемлемый условный проход в 1/2 дюйма (15 мм).

Да, металлопластик можно замуровать в стену, особенно если трубопровод собран на обжимных пресс-фитингах, однако монтаж сложных схем отопления будет стоить дорого, именно благодаря высокой стоимости фитингов и других элементов.

Итак, металлопластиковые трубы хороши для монтажа длинных трасс отопления и стояков, но никак не для обвязки коллекторов и радиаторов. Уменьшение реального сечения трубопровода будет создавать дополнительное сопротивление для теплоносителя, являясь узким местом всей системы. Стоимость фитингов для метапола не позволяет создать экономичную систему отопления.

Схема ленинградки

Как было указано выше, ленинградская система отопления видео максимально проста в монтаже. Однако, приступая к ее реализации, следует все же учитывать некоторые особенности системы.

Первый шаг – установка нагревательного котла. Вы можете выбрать модель, которая больше вам подходит по виду топлива (электрический или газовый). От котла по периметру здания прокладывается магистраль, к которой подсоединяются все необходимые отопительные приборы.

Впрочем, есть и открытая ленинградская схема отопления – но ее выбор напрямую зависит от теплоносителя и котла. Теплоноситель в магистрали может перемещаться как естественным способом, так и посредством подсоединенного к системе насоса.

Система отопления с циркуляционным насосом

Важно понимать, что любая современная система отопления требует применения устройств, позволяющих регулировать температуру отдельных радиаторов. Такими элементами являются шаровые клапаны (краны), регуляторы теплоотдачи, термостаты и балансировочные вентили

Применение данных элементов делает однотрубное отопление ленинградка более эффективным.

А вот во время возникновения ленинградки такой возможности не было – поэтому систему считали несовершенной и непрактичной.

Размещение шаровых кранов в системе отопления

Есть еще одна новинка, использование которой в сети однотрубная система отопления ленинградка делает ее более удобной. Это байпасные краны. Установив их, вы сможете производить ремонт отдельных элементов сети (радиаторов) без отключения отопления во всем доме.

Однотрубная схема отопления

Как правило, эта схема разводки системы применяется в частных одноэтажных домах и отличается лёгким монтажом, малыми трудозатратами и невысокой стоимостью. Радиаторы подключаются к трубе отопления последовательно. Отвод отработанного теплоносителя не предусмотрен. Такая схема водяного отопления имеет немало недостатков при обогреве частного дома:

• потере тепловой энергии – каждый следующий отопительный прибор будет нагреваться меньше предыдущего;
• невозможности регулировать интенсивность нагрева в одном помещении без аналогичных последствий для остальных. Снижая температуру в одном из радиаторов, произойдёт неизбежное охлаждение всех последующих батарей отопления;
• необходимости дополнительно оборудовать отопительную систему насосом для поддержания в ней рабочего давления.

Имеются технологические приёмы, с помощью них можно частично избавиться от перечисленных проблем. Улучшить работу однотрубной схемы разводки можно с помощью специального оборудования: термостатических клапанов, радиаторных регуляторов, воздухоотводов, балансировочных вентилей. Их применение несколько повысит стоимость монтажа, но зато позволит понижать или понижать температуру в одном из радиаторов без нежелательных изменений температуры в остальных отопительных приборах.

Соединение полиэтиленовых труб отопления

Для соединения труб из сшитого полиэтилена используются фитинги, для изготовления которых использовались различные материалы, включая полимеры, латунь и бронзу. Полимерные фитинги характеризуются высоким качеством и достаточно долгое время показывают себя только с лучшей стороны. Именно поэтому изделия пользуются большой популярностью у потребителя.

Процесс фитингового соединения труб из сшитого полиэтилена выглядит следующим образом:

• С помощью развальцовывающего инструмента концу соединительной трубы придают больший диаметр, раздвигая его.
• В образовавшееся отверстие помещают штуцер фитинга.
• Используя пресс, натяжную гильзу фиксируют на трубе. При этом соединение становится более прочным.

Металлические трубы: какой вид лучше использовать

Трубы могут быть выполнены из таких материалов, как:

• черный металл (сталь);
• медь;
• нержавеющая сталь.

Металлические изделия характеризуются высокой прочностью, надежностью и долговечностью.

Черный металл

Как правило, в отоплении применяют черные стальные трубы без покрытия. Оцинкованную сталь использовать бесполезно — при температуре более 70º покрытие внутри не будет держаться (оцинковка применяется на холодном водоснабжении).

Стальные конструкции по способу изготовления бывают электросварными и цельнокатаными (устойчивость к коррозии и прочность у них одинаковая).

Фото 1. Отопительные трубы, изготовленные из чёрного металла. Данный тип изделий не всегда подходит к интерьеру.

Трубы различаются по внутреннему условному диаметру (ДУ). ДУ 15 мм соответствует размеру ½ дюйма, ДУ 20 мм соответствует размеру ¾ дюйма.

Толщина стенок у стальных изделий для отопления должна быть 2,8 мм или 3,2 мм. При покупке нужно выбирать изделия российского производства, изготовленные по ГОСТ, с сертификатом соответствия. На рынке очень много некачественного материала из Китая с неизвестным составом стали и тонкими стенками.

Хорошая стальная труба отопления практически не подвергается коррозии по причине отсутствия кислорода в теплоносителе.

Соединять такие изделия рекомендуется методом газовой или электросварки.

Нержавеющая сталь

Системы отопления, выполненные из нержавеющей стали, отличает высокая прочность, надежность, устойчивость к коррозии, удобство монтажа. Недостатком является высокая стоимость материала, фитингов и специального инструмента.

Трубные конструкции отопления из нержавеющей стали бывают двух видов:

• жесткие прямые с системами пресс-фитингов;
• гибкие гофрированные с системами резьбовых или компрессионных фитингов.

При выборе изделий из нержавеющей стали предпочтение следует отдавать жестким прямым трубам с системами пресс-фитингов, которые имеются, например, у VALTEC.

Фото 2. Трубы для систем отопления из нержавеющей стали. Изделия подключены к отопительным радиаторам.

Гибкие гофрированные применять в квартирах не рекомендуется:

• Профиль конструкции создает повышенное сопротивление для теплоносителя, из-за чего трубы шумят.
• Они неудобны для скрытой прокладки (необходим доступ к резьбовым фитингам).

Медь

Медные трубопроводы бывают жесткими, в виде прямых отрезков и мягкими, в виде бухты. Для открытой прокладки в системе отопления используют, как правило, жесткую трубу с повышенной толщиной стенки. Мягкая по причине своей кривизны не украшает помещение — ее используют, например, для подачи топлива в котельные частных домов.

Особенности жесткой медной трубы:

• Большая прочность и температурная стойкость.
• Эстетичный внешний вид.
• Высокая теплопроводность — можно использовать в дизайне вместо радиаторов.

Фото 3. Медные трубы для отопления квартиры, подключенные к радиаторам. Считаются одними из наиболее эффективных конструкций.

Полипропиленовые трубы

Полипропиленовые трубынеоспоримым преимуществам.армированные стекловолокном

Температурное ограничение, +95 градусов, вполне приемлемо для эксплуатации в частном или загородном доме.

Достоинства полипропиленовых труб:

срок службы до пятидесяти лет;
принципиальное отсутствие коррозии, зарастания отложениями, накипью и т

д.;
химическая стойкость, благодаря чему не меняется вкус и состав воды;
низкий уровень шума при протоке жидкости по трубам;
возможность применения сварки для соединения труб, благодаря чему можно выполнять скрытную прокладку труб, как в стенах, так и в полах;
простота монтажа, включая сварочные работы;
высокая механическая прочность полипропилена;
очень важное достоинство — стойкость к размораживанию, ПП трубам не грозит разрушение при замерзании в них воды — материал деформируется без разрыва и восстанавливает свою форму при оттаивании;
при эксплуатации и при утилизации полипропилен экологически безвреден.. К недостаткам ПП труб следует отнести:

К недостаткам ПП труб следует отнести:

• непригодность к эксплуатации в пожароопасных помещениях;
• зависимость качества от производителя, т. е. нужно выбирать продукцию от заслуживающего доверия изготовителя.

Перечень недостатков такой небольшой, что даже говорить не приходится. С точки зрения эксплуатации следует придерживаться таких рекомендаций:

Для холодной воды можно применять простыеПП трубы, а для горячей воды — только армированные при максимальной температуре не выше 95 град. Для большей «живучести» вашей системы отопления отрегулируйте температуру водоподогрева газового котла не более 80 градусов или применяйте радиаторы с регуляторами температуры.

Металлопластиковые трубы

Установка и перенос радиаторов

Этот вид материала был изобретен специально для использования в системах, где движутся жидкости с высокой температурой. Поэтому все его характеристики соотносятся с температурой теплоносителя.

Начнем с преимуществ:

• Такие трубы не подвержены коррозии.
• Их внутренние полости не собирают отложений.
• Срок их службы — не менее 50 лет.
• Так как металлопластиковые трубы для отопления выпускаются в бухтах по 50–500 метров, то есть возможность уменьшить соединения, которые всегда являются местами риска. Это первое. Второе — упрощается и ускоряется монтажный процесс.
• Данный вид труб очень удобен в применении, если дом имеет сложное расположение комнат, и, соответственно, сложную схему разводки трубопровода. Металлопластиковые трубы легко гнутся, они пластичны и прекрасно сохраняют приданную им форму.
• Минимальное линейное расширение при нагреве.

Когда разговор идет о металлопластиковых изделиях, понимаешь, что это высококачественный материал. И здесь важную роль играет пятислойная структура трубы, где используются полиэтилен, алюминиевая фольга и клеевой состав. Но специалисты подмечают, что немаловажным моментом является и способ соединения.

Элементы для монтажа отопительной системы

Если брать фитинги, то вариантов соединения три:

1. Разъемное соединение, в котором используется резьба или цанга.
2. Условно разъемное, или так называемый компрессионный способ.
3. Неразъемное, где применяются специальные пресс-фитинги.

Выбор соединения будет зависеть от того, какие задачи вы ставите перед собой. К примеру, третий вариант можно использовать, если решено проводить скрытую разводку. Первый вариант удобен в случае, если проводится временная разводка с последующим изменением конфигурации схемы. Да и ремонт проводить в данном случае удобнее. Монтаж с пресс-фитингами связан со специальным оборудованием, которое стоит недешево. Такое приспособление может позволить себе только серьезная компания.

Недостатки материала

Теперь о недостатках, которых не так уж и много:

Металлопластиковые трубы боятся прямых солнечных лучей, открытого огня и механических нагрузок. Так что бить по ним молотком не стоит.
Резьбовое соединение имеет один недостаток. Обычно внутренний диаметр фитинга меньше, чем у самой трубы

Если качество теплоносителя оставляет желать лучшего, то велика вероятность, что отверстие фитингов со временем начнет уменьшаться.
Проводить резьбовое соединение нужно очень осторожно. Здесь главное — не пережать гайку

Если такое произойдет, то труба получит небольшой надлом. Следствие — разрыв трубы в процессе эксплуатации под действием температуры и давления теплоносителя.

Преимущества и недостатки пластиковых труб

по отзывамСварочный аппарат

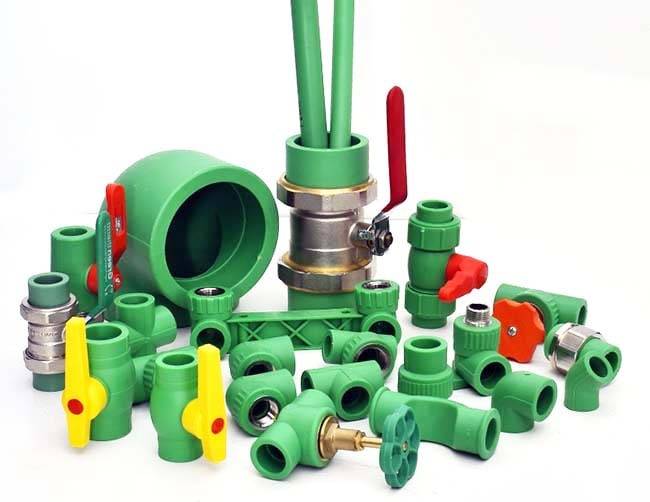

Тройники нужны для ответвления труб, а муфты помогают перейти на другой диаметр труб. При рабочем давлении в трубах до 16 атмосфер в качестве соединений можно использовать компрессионные фитинги для труб из полиэтилена низкого давления (ПНД). Но основным и главным недостатком является коэффициент линейного расширения трубы.

Некоторые особенности пластиковых труб:

• При воздействии на трубу горячего теплоносителя полипропиленовая труба может удлиниться в 10−15 раз.
• При повышении температуры носителя до 140С трубы размягчатся и обвиснут на крепежах.
• Если система отопления функционирует без циркулярного насоса, то велика вероятность сужения проточного сечения в результате образования воздушных мешков в трубах.

На смену не беспроблемным полипропиленовым трубам пришли трубы, армированные алюминием неглубокого залегания. Главным их недостатком стала необходимость использовать шейверы, аппараты для зачистки, что значительно усложняло процесс монтажа. В ответ на это возникли полипропиленовые трубы с глубоким залеганием алюминиевой прослойки. Они монтируются с помощью пресс-фитингов для металлопластиковых труб.

Но популярнее всего среди полипропиленовых армированных труб являются трубы, армированные стекловолокном. Главное их достоинство — это невозможность расслоения пластика и стекловолокна, делая такие трубы надёжными в эксплуатации.

• высокий коэффициент теплового расширения
• довольно большие теплопотери.

Чтобы избежать и того, и другого, нужно применять специальный изолятор мерилон. Помимо вышеперечисленного, этот материал убирает излишнюю вибрацию, поглощает лишний шум, защищает от образования конденсата на холодных трубах и пр. Мерилон имеет низкий вес, влагонепроницаем, не крошится, его легко резать. Материал устойчив к воздействию химикатов, защищает трубу от небольших механических повреждений.

Стоимость материала «Мерилон» стандартной длины 2 погонных метра.

Можно, конечно, смонтировать отопительную систему самому. Тем более, обывателю кажется, что тут нет ничего страшного. Но представьте, что может случиться, если неграмотно уложить теплопровод в системе «Тёплый пол»! Не испытывайте судьбу, лучше сразу обратитесь к услугам специалистов.

Перечень и стоимость услуг по монтажу пластиковых труб для водопровода

Преимущества и недостатки полиэтиленовых труб

Трубы из сшитого полиэтилена обладают множеством преимуществ, которые выделяют их среди других видов труб предназначенных для отопительных систем, но в тоже время и некоторыми существенными недостатками, изучение которых является обязательным при их выборе. Итак, к первостепенным положительным сторонам эксплуатации труб РЕХ можно отнести:

1. Термостойкость и прочность. Способность сохранять свою форму и выдерживать высокие температуры теплоносителей способствуют их широкому использованию в отопительных системах, что является главным отличием от полипропиленовых и обычных полиэтиленовых труб;
2. Неподверженность коррозии. Благодаря своей особой структуре они устойчивы ко всем видам коррозийных процессов, как поверхностных, так и внутриструктурных, чего нельзя сказать о медных трубах;
3. Отсутствие внутренних наслоений. На внутренних стенках не образовываются различного рода нарастания вследствие транспортировки агрессивных сред, что, как правило, приводит к уменьшению проточной скорости и характерно для стальных труб;
4. Автоматическое восстановление формы. Вследствие каких-либо деформаций такие трубы не теряют свою форму и имеют способность, как расширятся, так и ссужаться до стандартного диаметра. Такое свойство не характерно другим видам труб и именно поэтому им не страшны низкие температуры и механическое воздействие;
5. Лёгкий вес. Их масса довольно таки незначительна, что не вызывает дискомфорт и неудобства при доставке на место и во время монтажных работ;
6. Простая установка и высокие технологические возможности. Укладка таких труб может с лёгкостью производится по различным схемам (петлеобразным, с множеством изгибов и т. д.), а использование фитингов делает манипуляции по соединению труб просто элементарными и не требующими сварки, клейки и паяльных работ;
7. Экологически безопасны. Данные трубы сделаны из абсолютно экологически чистых материалов и предназначены не только для отопительных систем, но и для передачи питьевых водных ресурсов.

приведёт к коррозиинекачественному функционированию системы

При выборе труб из сшитого полиэтилена необходимо, прежде всего, сопоставить технические параметры этого элемента отопления с особенностями жилого пространства, где они потенциально будут функционировать. Если такие характеристики как давление и температура существующей отопительной системы превосходят пороговые значения труб РЕХ, от их использования лучше отказаться. Но, как показывает практика, такие случаи бывают крайне редко. Поэтому, исходя из всего вышесказанного, можно с уверенностью сказать, что полиэтиленовые трубы РЕХ полностью соответствуют современным условиям, которые выдвигают системы отопления, функционирующие на просторах нашей страны.
