Строим гараж своими руками по чертежам

Пошаговая инструкция

После разработки проекта и определения порядка работ по чертежу приступают к постройке гаража. По плану легко следить за всеми этапами строительства. Гараж – достаточно простое сооружение, так что его возведение можно выполнить своими собственными руками.

Согласно требованиям СниП, мансарда считается жилым помещением, если ее высота в самой большой точке не менее 2,5 метра.

Устройство фундамента

Фундамент ленточного типа выбирают для гаражей на две машины, в остальных случаях он может быть монолитным. Строительство проходит в несколько этапов:

  • нанесение разметки габаритов постройки на грунт;
  • вырывают канаву по периметру гаража. Ее глубина должна быть ниже уровня промерзания грунта, обычно 1 метр;
  • укладывают слой песка и щебня – 0.2 метра;
  • монтируется усиление фундамента обрешеткой из арматуры;
  • выстраивается опалубка и заливается бетонная смесь по всему периметру сразу. Частичная заливка снижает уровень нагрузок на фундамент;
  • после застывания организуют гидроизоляцию двумя слоями рубероида.

Стены

Чаще всего используют кирпич или пеноблоки. Толщина первых стен – полтора кирпича, а во втором случае строительство ведут блоками 60х30х20 сантиметров.

Работы проводят следующим образом:

  • укладка первого ряда с заделыванием щелей, выравниванием основы и получением ровной основы для следующих рядов;
  • в блоках делают канавки и укладывают арматуру для укрепления;
  • каждый 4-й ряд для пеноблока или 5-й для кирпича усиливают арматурой;
  • проемы для окон и ворот также дополнительно укрепляются;
  • ворота монтируют при полуметровом уровне стен;
  • несущие конструкции укрепляют поясом железобетона на высоте 2,5 метра, считающейся оптимальной для первого этажа гаража.

Постройка второго этажа

На железобетонный слой устанавливают стропила, и организуют перекрытие. Рекомендуется выбирать под него железобетонные плиты. Пол-потолок утепляется, и сооружается прослойка гидроизоляции. Методика, по которой станут надстраивать мансарду, зависит от формы крыши. Чаще всего используют двускатную крышу.

Стропила одним концом упираются в несущие стены, а другим – на центральную балку или дополнительную стену. Упор на перекрытие нежелателен, так как железобетонные плиты достаточно хрупки. Крышу укрывают любым кровельным материалом.

Вентиляция и электропроводка в надстройке

В каждом помещении под потолком и на уровне пола оставляют отверстия для организации естественной приточной вентиляции. Они должны быть на 0,2 метра выше уровня пола и на 0,15 метра ниже потолка. Общая их площадь не превышает 0,3 % площади помещения, чтобы движения воздуха были заметны.

Монтаж проводки выполняют согласно плану. Необходимо позаботиться об изоляции, ведь это помещение с повышенными требованиями к пожарной безопасности. После возведения стен и до чистовой отделки также разводятся трубы водоснабжения.

Электричество в мансардном помещении используют для отопления. Устанавливают радиаторы, конвекторы или кондиционер. Для этого предусматривают отдельный рубильник в щитке.

Полезные рекомендации

Вот еще несколько советов для создания уютного гаража:

  • дом и гараж будут смотреться гармоничнее и красивее, если они выдержаны в одинаковых стилях и цветах;
  • если в гараже есть смотровая яма, то там можно организовать небольшой сервис, предварительно получив на него официальное разрешение;
  • из гаража можно сделать маленькую мастерскую и заниматься любимым делом или хобби;
  • снаружи можно оборудовать баскетбольное кольцо;
  • гараж можно сдавать в аренду и ежемесячно получать неплохой доход;
  • организовать пространство можно с помощью различных полочек, держателей и подставок;
  • занавески на полках придадут внутренний обстановке дополнительный уют;
  • раскладной стул и стулья позволят собираться здесь с друзьями, также они будут полезны для перекуса при длительном пребывании в гараже;
  • полки и стеллажи нужно делать на расстоянии 20 см, так будет легче мыть пол;
  • односкатная стяжка под углом и стоки для выхода воды из помещения дадут возможность мыть машину без выгона её на улицу;
  • подписанные коробки во многом облегчают поиск нужной детали;
  • для дополнительного утепления зимой можно использовать электрообогреватель или печку-буржуйку.

Учитывая все рекомендации, советы и подобрав качественный материал, можно построить своими руками крепкий и надежный гараж из любого материала. Такой гараж будет служить долгие годы.

О том, как построить гараж своими руками из сэндвич панелей, вы можете узнать из видео ниже.

Характеристика материала

Пузырчатая прочность

Пенобетон получается из смеси цемента, песка и воды, а пузырьки в нём создаются при помощи пенообразователя. Стандартные размеры одного такого блока — 20х30х60 см, а масса варьируется от 100 до 900 кг на м2. Несмотря на большое количество пор, плотность материала достаточно высока — в зависимости от модели она составляет от 300 до 1 200 кг на м3

Пенобетон практически не впитывает влагу (до 14%), что позволяет использовать его в таких постройках, как сараи и гаражи, где важно постоянное поддержание сухости

Сравнение пеноблоков и шлакоблоков: преимущества и недостатки

 ДостоинстваНедостатки
Пеноблоки
  • Высокие показатели теплоизоляции;
  • Огнеустойчивость;
  • Устанавливается на разных поверхностях;
  • Нет необходимости в утеплении;
  • Простота в прокладке внутренних коммуникаций;
  • Экологически чистый материал.
  • При нарушении производственных процессов может стать ломким и непрочным;
  • Неустойчив к высоким показаниям влажности.
Шлакоблоки
  • Низкая теплопроводность;
  • По площади больше кирпича в 7 раз;
  • Не токсичен.
  • Обязательна внешняя и внутренняя отделка;
  • Плохие показатели звукоизоляции;
  • Затруднена проводимость коммуникаций;
  • Быстро портятся при высокой влажности.

Какому материалу отдать предпочтение

Решив построить гараж своими руками, выбирать тот или иной материал следует из персональных предпочтений. При отсутствии достаточного бюджета можно обойтись инсталляцией металлической конструкции с последующим утеплением. Более надежным считается вариант с применением газосиликатных блоков или кирпича.

Гараж из древесины

Возвести каркасный гараж из дерева своими руками вполне легко. Преимущество подобной постройки заключается в минимальном весе, легкости возведения и демонтажа. При этом конструкция полностью соответствует нормативным экологическим требованиям, для нее не требуется выделение большого бюджета. С другой стороны, такой гараж имеет серьезный недостаток – при возникновении внештатной ситуации он легко загорится.

Каждый год рекомендуется дополнительно обрабатывать его антисептическими препаратами, чтобы во внутренней структуре досок/бревен не развивался грибок.

От длительного воздействия влаги дереву свойственно разбухать. Решение этой проблемы становится возможным путем применения паро- и гидроизоляции, а также защитных составов.

Металлический гараж

Металлические гаражи являют собой удобную конструкцию хотя бы по причине легкой транспортировки с места на место. С финансовой точки зрения такой гараж для авто своими руками тоже можно назвать весьма выгодным. Металл являет собой разновидность прочного материала, способного прослужить на протяжении длительного периода. Тем не менее, он нуждается в качественной изоляции от внешней среды, иначе поверхность быстро покроется ржавчиной. Решение проблемы – регулярное использование лакокрасочных составов.

Еще одним недостатком является резкое повышение уровня влажности при постоянном колебании температуры. Это негативно сказывается не только на автомобиле, но и на других металлических предметах, находящихся внутри. Да и само тепло очень быстро улетучивается.

Кирпичный гараж

Самый распространенный на данный момент вариант. После завершения строительства он сможет без проблем использоваться не только владельцем, но и даже его внуками. Правда, здесь стоит заранее оговориться – технология возведения является весьма трудозатратной, да и стоимость ведения работ находится на высоком уровне. Но даже в такой ситуации можно найти свои плюсы. Например, если гараж строится за пределами дома, в будущем его цена только возрастет.

Газосиликатный гараж

По сравнению с обычным кирпичом, газосиликатный блок является в несколько раз больше. Соответственно, на ведение строительных работ придется потратить куда меньше свободного времени.

Газосиликат характеризуется отличными теплоизоляционными свойствами, он хорошо справляется с поглощением шумов, не выделяет токсичных и прочих вредных веществ в воздух.

Достоинства и недостатки металлопрофиля

Металлический профиль входит в число ведущих стройматериалов, используемых в возведении небольших зданий и сооружений. Он имеет ряд бесспорных достоинств:

  1. Скорость. Возведение гаражного помещения из этого материала занимает всего несколько дней.
  2. Лёгкость установки. С монтажом металлопрофильных листов может справиться даже начинающий строитель.
  3. Малая себестоимость. Если вы строите гараж самостоятельно, платить придётся только за материалы. Если вы нанимаете обученных людей, стоимость их работы будет намного ниже, чем при строительстве кирпичной постройки.
  4. Долговечность. Несущий металлопрофиль может использоваться в течение 30 лет и более.
  5. Мобильность. Если нужно, гаражная конструкция легко разбирается и переносится на другое место.
  6. Устойчивость к высокой температуре.
  7. Огнеупорность.

Металлический профиль — лёгкий материал. Его можно использовать даже в местах, где возведение капитальных зданий официально под запретом. Однако и он не лишён определённых минусов:

  1. При сильном механическом воздействии лист может деформироваться. Вернуть ему изначальное состояние нельзя, однако можно заменить.
  2. Слабая теплопроводность. Температура в неутеплённой гаражной постройке из металлопрофиля будет совпадать с уличной. Этот недостаток устраняется с помощью внутреннего утепления здания.

Можно сделать вывод: металлопрофиль — идеальный строительный материал для возведения лёгких зданий. Капитальные строения лучше делать из камня или кирпича.

Виды гаражей

По своему типу могут быть встроенными или отдельно стоящими.  Иметь гараж у себя под рукой конечно удобно, но есть некоторые факты, которые заставят вас задуматься, прежде чем делать такого типа постройку.

Видеть в телевизоре красивую картинку это одно, а вот столкнувшись на практике мы имеем высокую пожарную опасность, выхлопные газы, присутствующие в доме.

Если же вы решили пристроить его рядом с домом, с использованием одной общей стены – тогда это совсем другое дело. Относительно первого способа, здесь плюсом есть удобная разводка отопления, достаточно близкое размещение, вариант идеален при условии достаточного земельного участка.

Отдельно стоящая конструкция тоже хорошо, классический вид постройки. Его всегда можно поставить с удобным выездом или вовсе спрятать за хозяйственные постройки. Шум, приносящий иногда некоторые неудобства, вовсе не слышен, об особой потребности в отделке внешнего вида не стоит беспокоиться.

Строим гараж своими руками

Перед покупкой материалов и началом работ необходимо найти и расчистить площадку для будущего строения и составить подробный чертёж.

Выбор и подготовка места

При выборе площадки для строительства гаража нужно руководствоваться целесообразностью и удобством. Если какое-то место более подходит для строительства бани или беседки, для гаража можно подобрать другой участок. Основное требование — отсутствие препятствий к выезду автомобиля.

В идеале линия ворот гаража должна располагаться на одном уровне с линией забора. Это гарантирует беспрепятственный выезд автомобиля на улицу и позволяет не ставить на этом участке ограду.

В целях экономии гараж из металлопрофиля можно пристроить к существующему зданию. В таком случае можно не строить одну из стен, но из-за повышенной шумопроводимости материала пристройку не нужно устанавливать рядом с жилым домом.

Выбранная местность очищается от мусора и зарослей и размечается с помощью колышков, арматуры и верёвки, которая будет указывать размещение всех сторон будущего гаража.

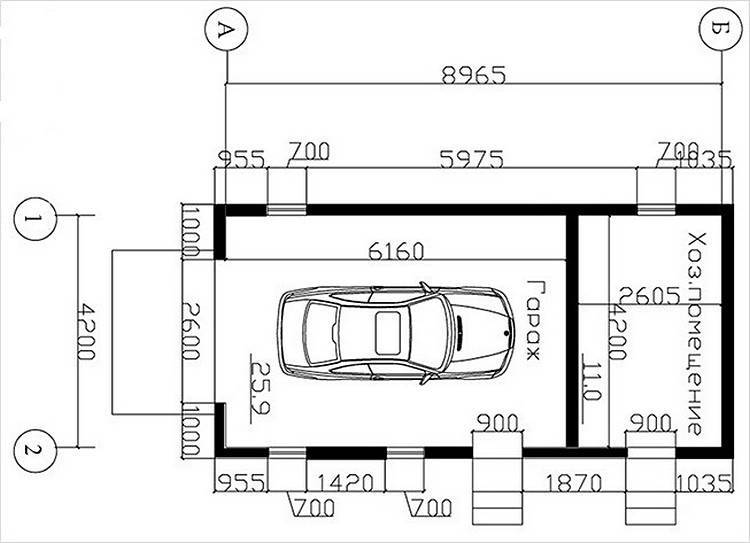

Составление чертежа

Создание чертежа с указанием всех размеров и материалов не является обязательным условием возведения гаража, однако очень полезно людям, не имеющим опыта работы в строительстве.

В чертеже можно указывать все размеры и характеристики будущего строения, включая уклон крыши и высоту пола. Стандартные параметры гаража для одной машины следующие:

  • Длина строения — 6 метров.
  • Ширина — 3 метра.
  • Высота стен — 2 метра. Ещё полметра или немного больше приходится на крышу.

В чертеже указываются все детали, их размещение и размеры

При создании чертежа и строительстве нужно помнить, что часть внутреннего пространства заберут изолирующие материалы.

Для небольших мобильных гаражей достаточно будет составить чертёж самой «коробки». Он состоит из двух схем:

  1. Чертёж каркаса здания.
  2. Чертёж зашивки.

В случае, если возводится стационарное строение, устанавливаемое на постоянное место, могут добавляться также чертежи фундамента и смотровой ямы.

Проект может включать несколько чертежей с разных точек

С чего надо начинать строительство гаража

Нет ничего страшного в том, что новички не знают, с чего начать строительство гаража – это нормальная практика. Вне зависимости от типа постройки, процесс всегда начинается с разработки индивидуального проекта.

В нем отображается такая информация:

По теме:

НАЗАД

ВПЕРЕД

1 из 2

  • разновидность гаража – отдельно стоящий или пристройка к жилому зданию;
  • назначение – какое количество бытовок и транспортных средств будет располагаться внутри;
  • габариты – длина, ширина, высота, внутренняя площадь;
  • информация о конструкции кровли – угол наклона, площадь, строительная технология, материал для обустройства и так далее;
  • разновидность фундамента – столбчатый, ленточный, либо монолитный;
  • общая схема гаража;
  • материалы, используемые для облицовки – вагонка, сайдинг и так далее;
  • материалы для строительства несущих конструкций – дерево, кирпич, пеноблок, быстровозводимая железная конструкция, дополнительно обшитая профлистами или прочими видами материалов.

Очень часто владельцы отдают предпочтение разным видам материалов. Особой популярностью пользуется профнастил. Его применяют не только для создания кровли, но и заборов.

Почему следует проводить создание проекта

В любой деятельности для достижения высоких результатов следует придерживаться четкого плана и графика. Проект гараж следует создавать по нижеприведенным причинам:

  1. Изначально правильно размещается сооружение на участке в отношении других объектов.
  2. На этапе проектирования решение проблем по подводу коммуникаций обходится намного дешевле, чем при непосредственном выполнении работ.
  3. Есть возможность еще до завершения строительства предварительно оценить результат.

Стоит учитывать, что подземный гараж или в качестве первого этажа сооружения требует проведения большего количества расчетов. Создание подобного проекта рекомендуется доверять специалистам.

Стандартный проект гаражей предусматривает наличие следующей документации:

  1. Эскиза.
  2. Пояснительной записки, которая позволяет не загромождать чертеж.
  3. Самого чертежа.
  4. Сборочных схем отдельных узлов.
  5. Список используемых материалов.

Современные технологии позволяют также получить фотографию будущего сооружения после его трехмерного моделирования, но данный этап требует наличия определенных навыков использования соответствующих программ. На практике трехмерная модель не приносит практически никакой пользы

Возведение кровли

Самый распространенный вариант обустройства кровли – установка бетонной плиты, которую необходимо покрыть несколькими слоями рубероида. Но при сооружении стен из пеноблока эта методика не подходит, так как сам по себе этот материал сравнительно хрупкий и под весом плиты может продавиться. Рассмотрим пример изготовления односкатной кровли с использованием двутавровой балки:

  • Поперек кровли с шагом в 800 мм устанавливаете балки. Длина балки должна быть на 200–250 мм больше стены, т.е. именно настолько с двух сторон крыша будет свисать. Это защитит строение от осадков. Балки вмуровываются в стену.
  • На нижнюю полочку раскладываете доски 40 мм как можно плотнее.
  • Сверху них расстилаете рубероид. На края рубероид загибаете на 10 см.
  • После этого засыпаете поверх рубероида шлаком, керамзитом или другим сыпучим сухим теплоизоляционным материалом.
  • Сверху утеплителя изготавливаете тонкую цементно-песчаную стяжку до 3 см.
  • Когда стяжка высохла, обработайте ее жидкой битумной мастикой, например, «Праймер».
  • После этого методом наплавления расстилаете рубероид поперек гаража по направлению с нижней точки кровли вверх. Каждое полотно укладывается внахлест, что обеспечит стек дождевой и талой воды без просачивания ее в кровельный «пирог».

В завершение остается сделать козырек над воротами. Его можно сделать самостоятельно, сварив из уголка и застелив его поликарбонатом или другим кровельным материалом или приобрести готовый.

Расчет стропильной системы и кровли

На данном этапе остается разработать проект кровли. В нашем случае рассмотрим случай создания классической двускатной крыши, которая обладает большим количеством преимуществ перед другими типами крыш. Чертеж стропильной системы позволяет рассчитать требуемое количество материала, а также обеспечить равномерное распределение нагрузки от кровельного материала и выпадающих осадков. Среди особенностей данного этапа проектирования отметим нижеприведенные моменты:

  1. Указывается ширина мауэрлата, который укладывается по периметру.
  2. Определяется карнизный выступ.
  3. Все стропила должны быть расположены на равном расстоянии друг от друга. При этом их местоположение не должно совпадать со стыком блоков последнего ряда.
  4. Расстояние между стропилами выбирается в зависимости от типа используемого кровельного материала. Рекомендуемое значение в пределе метра.
  5. Угол наклона плоскостей выбирается в зависимости от того, какой будет использоваться кровельный материал.

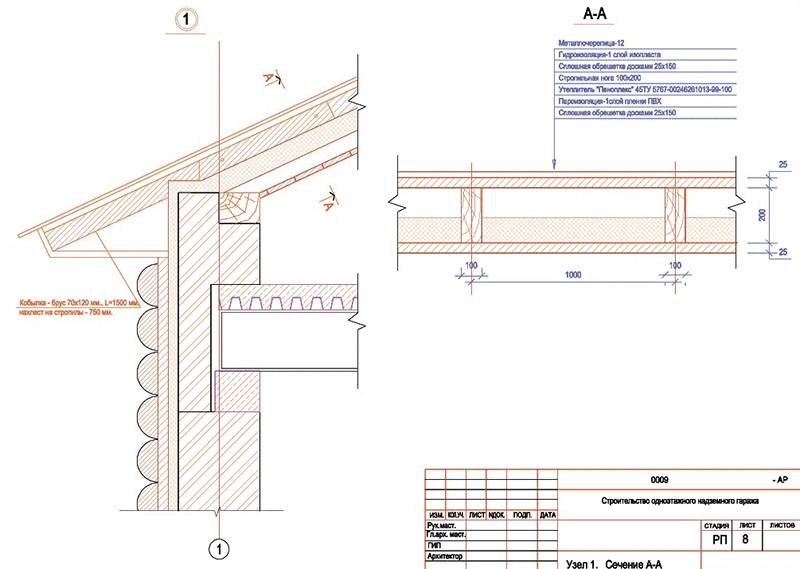

Нелишним будет рассмотреть схему крепления мауэрлату к строительной системе. Ее разрабатывать не нужно, но следует рассмотреть всевозможные варианты и подобрать наиболее подходящий.

Важными параметрами является и площадь кровельной поверхности, а также длина ската и его ширина. Они используются при расчете требуемого количества кровельного материала.

В зависимости от выбранного типа кровельного материала проводятся дальнейшие расчеты. Так для профлиста нужно определить длину и ширину одного листа, а также количество в продольном и поперечном ряду. В случае классической двускатной крыши, когда она образуется только двумя плоскостями, расчеты будут достаточно просты.

В заключение отметим, что дальнейшее проектирование проводится для определения схемы электропроводки, особенностей подведения и подключения коммуникаций. Зачастую в гараже используется оборудование с высокой потребительской мощностью, что учитывается при установке электрического шкафа с предохранителями и прокладке проводки.
