Сделанная в китае светящаяся лента

ОТ ЧЕГО ПИТАТЬ ЛЕНТУ?

Самый простой и понятный вариант – мощный блок питания на 5 Вольт. Если рядом есть источник постоянки 12 Вольт – можно взять понижайку и настроить её на 5 Вольт. Но часто возникает желание сделать “беспроводной” девайс с бортовым источником питания. Как быть в этом случае? Согласно даташиту на WS2812b светодиод будет работать от напряжения 3.5-5.5 Вольт, собственно как и сама Arduino. Помним, что при питании ленты от напряжения ниже 5 Вольт будет уменьшаться максимальная яркость. Отсюда имеем следующие варианты:

  • Powerbank 5V – берём провод с USB штекером и подключаем по схемам выше. Через Ардуино не питаем, нельзя. Ёмкость паурбанков очень высокая, сами знаете. По току обычно можно снять 2 Ампера, есть паурбанки на 3 А
  • Батарейки – можно взять обычные АА батарейки, 3 штуки полностью заряженных (дадут 4,5 Вольт), либо 4 штуки чуть разряженных (дадут 5.5 Вольт). Ёмкость батареек очень небольшая. По току можно снять 1-2 Ампера (алкалин, литий. Солевые сразу в помойку)
  • Никелевые аккумуляторы – имеют напряжение

1.4В после зарядки, можно смело поставить 4 штуки (

5.5 Вольт). Ёмкость сборки весьма достойная (до 2700 ма*ч), по току можно снять 2-3 Ампера

Литиевые аккумуляторы – напряжение в процессе разряда меняется с 4.2 до 3.0 Вольт, значит ленту можно питать, но светить будет на 10-30% менее ярко. Также нельзя забывать следить за напряжением, литий боится переразряда. Ёмкость – параллельно можно поставить много банок, по току – с обычных банок можно снять 3 Ампера (если стоят в параллель – то с каждой)
Литиевый акум + повышайка – отличный способ сохранить полную яркость при небольшом количестве светодиодов, у китайцев есть куча повышаек с лития (3-4.2В) до 5 Вольт с максимальным током до 2 Ампер. Считай тот же powerbank, но можно более компактно разместить

Светящийся скотч (флюоресцентная лента) | Обзоры товаров из интернет-магазинов

Всем привет!

В сегодняшнем обзоре речь пойдет о весьма забавной штуке — светящемся скотче или флюоресцентной ленте.

Если честно, острой потребности в товаре подобного рода у меня не было и заказал я ее больше из любопытства, нежели из-за необходимости. К тому же у меня есть дочка, а ей уж точно будет интересно поиграться с лентой, издающее свечение в темноте.

Местом оформления заказа стал eBay. Несмотря на невысокую стоимость товара, посылка была отправлена с полноценным треком. Так что посмотреть ее движение по маршруту Китай — Беларусь по этой ссылке может любой желающий.

Пришел скотч без какой-либо оригинальной упаковки, в обычном полиэтиленовом пакетике. Сразу после извлечения из которого он выглядел так:

Как видно, ничего не светится. Но тому есть объяснение — длительное нахождение в темном месте. Ширина ленты — 1 сантиметр, длина (согласно данным со странички продавца) — 3 метра.

На время хранения и транспортировки скотч был запечатан полиэтиленом, который предотвращал его загрязнение и самопроизвольное разматывание. С виду, он был похож на обычный малярный скотч (тот, который желтенький бумажный), но после того, как я начал разматывать рулон, стало понятно, что это не так.

Бумажная лента — еще один защитный слой, находящийся под полиэтиленовой оболочкой. На самом деле лента изготовлена из чего-то очень сильно напоминающего пластик: она глянцевая, в меру жесткая, почти не рвется (надо разрезать) и не растягивается.

Но фото ниже видно как она выглядит после снятия защитного слоя:

Как видно, лента намотана на картонную катушку. Но из-за того, что у нее есть бумажная основа, не обязательно весь рулон таскать с собой. Можно отрезать метр, поместить его в карман, добраться до точки назначение и удалив бумажную основу, приклеить в нужное место.

«Заряжается» наш светящийся скотч от солнечного света, энергосберегающих лампочек и светодиодов, светящихся в УФ спектре. Может и еще от чего может «заряжаться», я же перечислил то, что есть у меня дома. После непродолжительной «подзарядки» лента начинает светить приятным салатовым светом. Вот так это выглядит в живую (посветил немного ультрафиолетовым фонариком):

А если дать ленте «зарядиться» более-менее нормально, то испускаемый от нее свет становится достаточно ярким. При его свечении можно даже рассмотреть поверхность на которой он лежит или на которую приклеен. Вот пример свечения ленты в полной темноте:

Само собой, что чем дольше лента находится в темноте, тем более тусклым становится испускаемый свет. Яркое свечение длится около часа, но тут опять все зависит от того, сколько времени лента «впитывала» в себя свет. После этого яркость начинает падать, а вот послесвечения, если можно так сказать, хватает до утра. Особенно хорошо оно заметно когда глаза привыкают к темноте.

Дочка сразу же слепила примерно половину рулона, обклеив чуть ли не половину своей комнаты. Кусочком скотча была обозначена кнопка включения настольной лампы, о которой я писал обзор несколько дней назад. На фото хорошо видно, что лента салатовая — она светится даже не в кромешной темноте.

Часть ленты была приклеена на телевизоре, рядом с кнопками управления.

Телевизор висит на стенке, пульт от него давно утерян, так что управление осуществляется посредством этих самых кнопок. В темноте их приходилось нащупывать, что не всегда удобно. Конечно, со временем их расположение выучили, но все же… Вот так выглядит лента под утро:

В живую она видна несколько лучше. Но тут необходимо помнить о том, что света в комнате не было около 6 часов. Думаю, это неплохой результат.

Вообще, светящийся скотч, штука реально прикольная. Быть может не очень полезная, но прикольная. Область его применения обширна: от обозначения чего-либо в квартире, до нанесения, к примеру, на велосипед, чтобы в темноте был лучше виден сбоку.

Обратите внимание

Лично я еще часть его прилеплю на дверь в туалет, которую ночью постоянно открывает кот. Пару раз уже врезался в нее среди ночи — больше не хочется. Думаю, лента обозначит ее без проблем. К тому же при ее помощи можно обозначить расположение выключателей, если у них нет диодных индикаторов.

Дочка, само собой, тоже от этой покупки в восторге))

Что касается надежности фиксации, то клеится она достаточно крепко. Оторвать, конечно, можно, но сама точно не отвалится. После ее удаления клей остается на поверхности объекта, так что придется счищать.

В продаже имеются ленты разных цветов: сам видел салатовую, голубую и, кажется, оранжевую. Салатовая самая дешевая, правда, не знаю почему.

На этом, пожалуй, все

Спасибо за внимание и потраченное время

КАК ДЕЛАТЬ НЕЛЬЗЯ

Как мы уже поняли, для питания ленты нужен источник 5 Вольт с достаточным запасом по току, а именно: один цвет одного качественного светодиода на максимальной яркости потребляет 0.02 А (20 мА), соответственно весь светодиод – 0.06 А (60 мА) на максимальной яркости. У китайцев есть “китайские” ленты, которые потребляют меньше и светят тускло. Я всегда закупаюсь в магазине BTF lighting (ссылки в начале статьи), у них ленты качественные. Я понимаю, что порой очень хочется запитать ленту напрямую от Ардуино через USB, либо используя бортовой стабилизатор платы. Так делать нельзя. В первом случае есть риск выгорания защитного диода на плате Arduino (в худшем случае – выгорания USB порта), во втором – синий дым пойдёт из стабилизатора на плате. Если всё-таки очень хочется, есть два варианта:

  • Не подключать больше количества светодиодов, при котором ток потребления будет выше 500 мА, а именно 500/60

8 штук

Писать код на основе библиотеки FastLED, где можно ограничить ток специальной функцией. НО! В случае отключения пина Din от источника сигнала есть риск случайного включения ленты, и никакие софтварные ограничения не спасут от выгорания железа

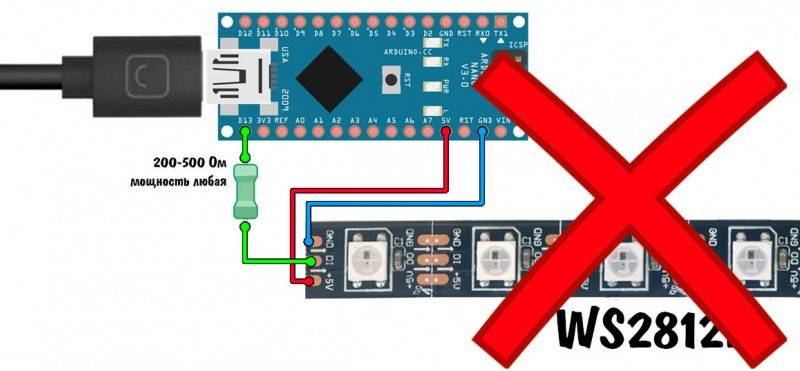

Вы наверное спросите: а как тогда прошивать проект с лентой? Ведь судя по первой картинке так подключать нельзя! Оч просто: если прошивка не включает ленту сразу после запуска – прошивайте. Если включает и есть риск перегрузки по току – подключаем внешнее питание на 5V и GND.

ТОП-5 самых незаменимых липких лент из AliExpress

В этой подборке мы познакомим вас пятью видами уникальных самоклеющхися  лент, с отличными изолирующими (и не только!) свойствами. Некоторые заинтересуют только профессионала, но большинство из них –  оценят все! Найди ту, которая понадобится тебе!

Обязательно закажи на сайте Алиэкспресс с бесплатной доставкой по России.

Отзывы покупателей:

Отзыв №1: Ленту получила быстро, с отслеживание. Спасибо, рекомендую продавца.

Отзыв №2: Отличный продукт, все соответствует описанию, фотографиям. Быстрая доставка. Спасибо продавцу

Отзыв №3: Доставка – менее месяца в Сибирь. Упаковано хорошо, описанию и характеристикам полностью соответствует, клеится хорошо, держит крепко.

Купить на АлиЭкспресс: https://best-stroy.ru/ali856

Обязательно закажи на сайте Алиэкспресс с бесплатной доставкой по России.

Отзывы покупателей:

Отзыв №1: Товар пришел очень быстро и в идеальном состоянии, идеально подходит, и я рекомендую его и продавца.

Отзыв №2: Отличный продукт, быстрая доставка, продавец рекомендуется.

Отзыв №3: Хорошая лента. Приклеил, пока держится.

Купить на АлиЭкспресс: https://best-stroy.ru/ali857

Обязательно закажи на сайте Алиэкспресс с бесплатной доставкой по России.

Отзывы покупателей:

Отзыв №1: Вроде все норм, светится  неплохо, в общем заказывать можно!

Отзыв №2: Товар хороший, быстрая поставка, советую.

Отзыв №3: Все отлично. Спасибо продавцу. Очень рад. Буду еще заказывать. Рекомендую продавца.

Купить на АлиЭкспресс: https://best-stroy.ru/ali858

Обязательно закажи на сайте Алиэкспресс с бесплатной доставкой по России.

Отзывы покупателей:

Отзыв №1: Дошёл за 23 дня. Протестил на 260 градусах как заявлено – не расплавился! Рекомендую.

Отзыв №2: Хорошая лента, рекомендую.

Отзыв №3: Отлично. Заказ был сделан 24 июня, получен – 26 июля. Лента – качественная. Полностью соответствует описанию. Упаковано в пакет с пупыркой. Продавца рекомендую.

Купить на АлиЭкспресс: https://best-stroy.ru/ali859

Обязательно закажи на сайте Алиэкспресс с бесплатной доставкой по России.

Отзывы покупателей:

Отзыв №1: Лента пришла примерно за месяц. Ровно метр в длину. Клеится хорошо. Обошлись без двустороннего скотча. Сильно сифонило из-под входной двери, теперь все хорошо.

Отзыв №2: Пришло за месяц до Харькова. Соответствует описанию. За эти деньги неплохой товар. Хотя очень мягкая на ощупь.

Отзыв №3: Спасибо за товар, хорошее уплотнение!

Купить на АлиЭкспресс: https://best-stroy.ru/ali860

Светодиодная лента RGB 5050 с Aliexpress

Многие заказывают диодные ленты на Алиэкспресс, что бы сэкономить денежку. Для тестирования любой светотехники требуется дорогое оборудование, поэтому покупатель не может определить качество изделия. Проверим, что же предлагают китайцы в качестве недорогой светодиодной ленты RGB 5050, купленной за 490 рублей.

Характеристики

При разматывании катушки сразу видно, что медное основание очень тонкое. Светодиодная лента РГБ не держит форму, гнётся как верёвка, без закруглений. Состоит из 60 светодиодов SMD 5050 на 1 метр, в катушке 5м. Питание 12В.

ПараметрЗаявленныеИзмеренные
Мощность на 1 м14,4 Вт/метр10,5W
Световой поток на 1м. white360лм
Тип светодиодаSMD 5050 RGB5050 RGB
Светодиодов на 1м.60 led/м60 led/м
Питание12В12V
Цена490руб за 5м.

Падения напряжения

Качество светодиодной ленты RGB 5050 определим по величине снижения напряжения в конце. Подключаем к блоку питания 12B отрезок длиной 5м. и замеряем количество вольт на другом конце. В результате получаем на конце всего 7,43V, снижение составило 4.57V. Это огромный показатель, подучим снижение около 1В на 1 метр. У хорошей бывает падение через  5м.  до 10-11V.

В началеВ концеСнижение
SMD 5050 5м.12V7,43V4,57V

Высокий показатель показывает очень низкое качество медного основания, оно слишком тонкое.  Эксплуатировать будет сложно, придётся  нарезать по 50см.

Толщина основания из меди

Мощность

Мощность на 5м. подключенных с обеих концов.

В режиме белого света измеряем мощность, одновременно горят 3 цвета RGB: красный, зелёный, синий. Если подключать каждый метр светодиодной ленты отдельно, то получим на 5м. 52,5w. В других вариантах будут большие потери мощности и яркости.

Ватт на 5мВатт на 1м.
отрезок 1м.52,5w10,5w
питание с обеих концов 5м;33,8w6,8w
питание с одного конца 5м;18,1w3,6w

Энергопотребление на 1м. белого

Проверим потребление энергии для каждого цвета отдельно.

Ватт на 1 метрВатт на 5м.
Белый, RGB10,5w52,5w
Красный, R3,8w19w
Зелёный, G3,6w18w
Синий, B3,48w17,4w

Световой поток

Светопоток измеряем в режиме белого света, он получается когда 3 цвета РГБ светят одновременно. Чисто белого света не получается при смешивании трёх цветов.

Светопотокна 1 метрЭффективность лм/вт
Нейтрально-белый360лм34 лм/вт

Итоги

Светодиодная лента RGB 5050 с Aliexpress очень низкого качества. Медное основание слишком тонкое, производитель экономит на дорогой меди.

Чтобы она светила равномерно, её надо подключать отрезками по 50см, потому что падение напряжения составляет  почти 1В на 1м. Тонкое основание плохо отводит тепло от светодиода.

Для увеличения ресурса скорее всего потребуется алюминиевый профиль, который будет рассеивать тепло.
