Как правильно подобрать

При выборе подходящего сечения провода для монтажа линии необходимо придерживаться следующих правил:

  • чтобы провода не нагревались и служили долго, нагрузка на один квадратный миллиметр сечения должна быть не более 9 ампер;
  • по мощности рекомендуется не более 2 кВт;
  • нельзя соединять провода разного сечения;
  • освещение и розетки лучше монтировать на разные автоматы;
  • если их соединяют с одним автоматом, то осветительное и розеточное сечения должно быть одинаковым;
  • для водонагревателей и варочных панелей сечение не менее 6 мм²;
  • для электрической духовки необходимо сечение не менее 4 мм².

К сведению! Кабель сечением более 4 мм² считается повышенной мощности. На каждый электроприбор в щиток устанавливают отдельный автомат и прокладывают автономную линию.

Удлинители для бытовых приборов

На всем протяжении линии исключаются стыки и ответвления, чтобы сохранить ее надежность. Для внутриквартирной разводки используют жесткий провод. Соединения и разветвления производят в зажимных коробках.

Заземляющий контур

Как и чем измерить диаметр провода (проволоки)

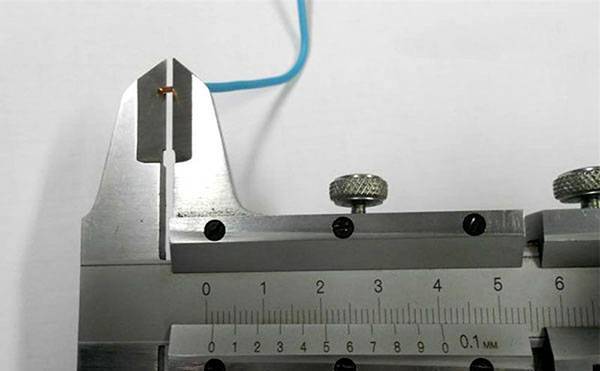

Для измерения диаметра провода подойдет штангенциркуль или микрометр любого типа (механический или электронный). С электронными работать проще, но они есть не у всех. Измерять надо саму жилу без изоляции, потому предварительно ее отодвиньте или снимите небольшой кусок. Это можно делать, если продавец разрешит. Если нет — купите небольшой кусок для тестирования и проводите измерения на нем. На очищенном от изоляции проводнике замеряете диаметр, после чего можно определить реальное сечение провода по найденным размерам.

Измерения диаметра провода микрометром более точные, чем механическим штангенциркулем

Какой измерительный прибор в данном случае лучше? Если говорить о механических моделях, то микрометр. У него точность измерений выше. Если говорить об электронных вариантов, то для наших целей они оба дают вполне достоверные результаты.

Если нет ни штангенциркуля, ни микрометра, захватите с собой отвертку и линейку. Придется зачищать довольно приличный кусок проводника, так что без покупки тестового образца на этот раз вряд ли обойдетесь. Итак, снимаете изоляцию с куска провода 5-10 см. Наматываете проволоку на цилиндрическую часть отвертки. Витки укладываете вплотную один к другому, без зазора. Все витки должны быть полными, то есть «хвосты» провода должны торчать в одном направлении — вверх или вниз, например.

Определение диаметра провода при помощи линейки

Количество витков не важно — около 10. Можно больше или меньше, просто на 10 делить проще

Витки считаете,  затем прикладываете полученную намотку к линейке, совместив начало первого витка с нулевой отметкой (как на фото). Измеряете длину участка, занятого проводом, потом его делите на количество витков. Получаете диаметр провода. Вот так все просто.

Например, посчитаем каков размер проволоки, изображенной на фото выше. Количество витков в данном случае — 11, занимают они 7,5 мм. Делим 7,5 на 11, получаем 0,68 мм. Это и будет диаметр данного провода. Далее можно искать сечение этого проводника.

Это интересно: Две фазы в розетке 220 вольт — рассмотрим в общих чертах

Как узнать, какое сечение нужно для разного напряжение (3, 10, 6, 5, 2, 100, 1, и 8 кВт)

Прежде всего следует разобраться, чем провод отличается от кабеля. В оплетке кабеля присутствует несколько жил проводника, а провод — это единичная жила в кожухе. В свою очередь проводник встречается одно- и многопроволочный.

Одножильные модели

На определение сечения провода влияют несколько факторов:

  • материал изготовления токопроводящей части;
  • вид изолирующего слоя;
  • суммарная мощность приборов на магистрали;
  • вид прокладки (скрытая, открытая проводка).

К токопроводящим материалам относят медь и алюминий. Достоинства алюминия — более низкая стоимость, но он хрупкий, температура плавления — 657 °С и на поверхности образуется оксидная пленка, сопротивляющаяся передаче тока. После нескольких сгибаний проволока ломается, поэтому срок эксплуатации электросети с алюминиевым сердечником ниже, чем с медным.

Проводы из меди имеют высокую температуру плавления — 1083 °С, более вязкую структуру, не переламываются при изгибе. Несмотря на высокую цену, медные провода чаще используют для монтажа электрических сетей, имеющие высокую надежность и длительный срок эксплуатации.

Одно- и многопроволочные жилы

Изоляцией служит полихлорвиниловое покрытие, которое имеет высокую сопротивляемость нагреву и нейтрально ко многим химическим соединениям. Существует изоляционная оплетка, но ее чаще применяют на жилах высокой мощности.

Важно! Перед выбором сечения провода нужно подсчитать нагрузку на сеть в киловаттах. Эта величина равняется суммарной мощности всей техники, которая будет подключена к сети

Перед монтажом розеток нужно просчитать нагрузку на сеть

Выбор кабеля

Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.

Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.

Одножильный или многожильный

При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.

Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то предпочтительно использовать моножилу.

В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.

Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности

Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах

Медь или алюминий

В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.

Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.

Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».

Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.

Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.

Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.

Советы от электрика

Мы предоставили существующие методы, но это еще далеко не все.

Рекомендуем Вам ознакомиться со следующими советами от опытных электриков по определению сечения провода:

Помимо сечения изделия обращайте внимание на металл жилы. Медная либо алюминиевая жила должна иметь характерный насыщенный цвет

Если цвет сомнительный, то, скорее всего это сплав металлов, который позволяет сэкономить заводу-изготовителю свои средства. Такой сплав крайне опасен для монтажа электропроводки в доме, т.к. его токопроводимость и номинальные нагрузки в разы меньше, чем у оригинального изделия.
Сечение нужно определять только по жиле. Даже если с виду изделие нормальной толщины, возможен такой вариант, что уменьшенные размеры жилы были компенсированны повышенным слоем изоляции.
Если Вы сомневаетесь в размере проводника, приобретите провод большего сечения. Запас мощности точно не повредит Вашей электропроводке!
Если Вы имеете дело с кабелем, расчет будет немного изменен (из-за того что кабель может состоять из n-го количества проводов). Чтобы правильно осуществить вычисления, Вам необходимо сначала определить диаметр каждого отдельного провода, после чего суммировать все значения и выбрать изделия согласно итоговому числу.

Способы измерения диаметра проводника

При покупке электрического кабеля или провода для проверки сечения жилы необходимо измерить ее диаметр. Для этого есть несколько способов. Можно использовать измерительные приборы типа штангенциркуля или микрометра. Ими измеряют размер оголенной части проводника. Прибор просто приставляется к жиле, зажимается между губками, а результат отображается на шкале.

Как измерить диаметр жилы — взять штангенциркуль или микрометр

Для частного применения измерения достаточно точные, с небольшой погрешностью. Особенно, если приборы электронные.

Для второго способа нужны только линейка и какой-то ровный стержень. Но в этом случае еще придется заниматься расчетами, правда, очень простыми. Об этом способе — дальше.

Линейка+стержень

Если измерительных приборов в хозяйстве нет, можно обойтись обычной линейкой и любым стержнем одинакового диаметра. Этот метод имеет высокую погрешность, но если постараться будет достаточно точно.

Берем кусок провода длиной около 10-20 см, снимаем изоляцию. Оголенную медную или алюминиевую проволоку накручиваем на стержень одинакового диаметра (подойдет любая отвертка, карандаш, ручка и т.п.). Витки укладываем аккуратно, вплотную один к другому. Количество витков — . Считаем количество полных витков, берем линейку и измеряем расстояние, которое на стержне занимает намотанный провод. Затем делим это расстояние на количество витков. В результате получаем диаметр проводника.

Как измерить диаметр провода без приборов

Например, намотали 10 витков (считать проще), на стержне они заняли 3,8 см (или 38 мм). Далее делим расстояние на количество витков, 38/10=3,8 мм, получаем что диаметр намотанного провода 3,8 мм.

Как видите, тут присутствует погрешность. Во-первых, можно неплотно уложить провод. Во-вторых, недостаточно точно провести измерения. Но если делать все тщательно, расхождения с реальными размерами будут не такими уж большими.

Как измерять диаметр многожильного провода

Если вам надо узнать диаметр многожильного провода, измерения проводят с одной из проволочек, его составляющих. Процесс такой же: снять изоляцию, удалить оплетку (если она есть), распушить проволочки, выделив одну, провести измерения любым способом (микрометром или намотав на стержень).

Как определить сечение провода по диаметру если жил много?

Найденный размер умножить на количество проволочек в одном проводнике (распушите и пересчитайте). Вот и все, диаметр многожильного проводника вы нашли. Осталось узнать, как узнать сечение провода по диаметру, потому что при планировании проводки используется именно площадь сечения проводов.

Зачем узнавать сечение провода

Здесь я могу выделить следующие причины:

Нет бирки на кабеле или бухте. Такая ситуация обычна, особенно это можно применить ко всем старым проводам, даже на рынке такие часто встречаются. Опытные электрики уже точно знают, где и какие жила, а вот новички чаще всего даже не догадываются.

Покупка проводов и кабелей. В таком случае также нужно узнавать сечение кабеля. Ведь производители в последнее время любят лукавить, и экономят на этом постоянно деньги

Но, вам нужно будет такой провод устанавливать, поэтому очень важно узнать, как определить сечение провода

Что будет, если выбрать сечение провода неправильно:

  1. Толстая жила серьезно ударит по вашему карману, а результат от этого лучше не станет;
  2. Если жила окажется слишком маленькой, она начнет перегреваться и может расплавить изоляцию и со временем вызвать пожар.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Допустимый длительный ток для проводов с алюминиевыми жилами.

Допустимый длительный ток для проводов с алюминиевыми жилами с резиновой либо пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных.

Сечение токопроводящей жилы, мм

Ток, А, для проводов и проводов

Одножильных

Двухжильных

Трехжильных

При прокладке

В воздухе

В воздухе

В земле

В воздухе

В земле

2,5

23

21

34

19

29

4

31

29

42

27

38

6

38

38

55

32

46

10

60

55

80

42

70

16

75

70

105

60

90

25

105

90

135

75

115

35

130

105

160

90

140

50

165

135

205

110

175

70

210

165

245

140

210

95

250

200

295

170

255

120

295

230

340

200

295

150

340

270

390

235

335

185

390

310

440

270

385

240

465

Примечание. Допустимые длительные токи для четырехжильных проводов с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных проводов, но с коэффициентом 0,92.

Расчет сечения провода для сети с одной фазой (однофазной)

Расчет сечения провода осуществляется с помощью следующей формулы:

где:

  • I — сила тока;

  • P — мощность всех потребителей энергии в сумме
  • K и — коэффициент одновременности, как правило, для расчетов принимается общепринятое значение 0,75
  • U — фазное напряжение, которое составляет 220V но может колебаться в пределах от 210V до 240V.
  • cos(φ) — для бытовых однофазных приборов эта величина сталая, и равняется 1.

Если есть необходимость рассчитать ток быстрее, то можно опустить значение cos(φ) и значение K и . Результат в таком случае отличается в меньшую сторону на 15%, если мы применим формулу:

Когда мы нашли мощность потребления тока по формуле, можно начать выбирать кабель, который подходит нам по мощности. Вернее, его площади сечения. Ниже приведена специальная таблица в которой предоставлены данные, где сопоставляется величина тока, сечение кабеля и потребляемая мощность.

Данные могут различаться для проводов изготовленных из разных металлов. Сегодня для применения в жилых помещениях, как правило, используется медный, жесткий кабель. Алюминиевый кабель практически не применяется. Но все же во многих старых домах, алюминиевый кабель все еще присутствует.

Таблица расчетной мощности кабеля по току. Выбор сечения медного кабеля, производится по следующим параметрам:

Также приведем таблицу для расчета потребляемого тока алюминиевого кабеля:

Если значение мощности получилось среднее между двумя показателями, то необходимо выбрать значение сечения провода в большую сторону. Так как запас мощности должен присутствовать.

Сечение кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.

При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Таблица нагрузок по сечению кабеля:

Сечение кабеля, мм²Проложенные открытоПроложенные в трубе
медьалюминиймедьалюминий
ток, Амощность, кВтток, Амощность, кВтток, Амощность, кВтток, Амощность, кВт
220В380В220В380В220В380В220В380В
0.5112.4
0.75153.3
1173.76.41435.3
1.52358.7153.35.7
2.5306.611245.29.1214.67.9163.56
44191532712275.910214.67.9
6501119398.514347.412265.79.8
10801730601322501119388.314
161002238751628801730551220
25140305310523391002238651424
35170376413028491352951751628

Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.

  • Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
  • поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
  • поправочный коэффициент на температуру окружающей среды;
  • поправочный коэффициент для кабелей, прокладываемых в земле;
  • поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Как можно узнать сечение кабеля по диаметру жилы

Введите свой запрос:Дополнительная информация от Инженерного cправочника DPVA, а именно — другие подразделы данного раздела:

Электрохимическая коррозия соединенных металлов проводников — кабелей, проводов, токовых жил и т.п.
Электрическое сопротивление и проводимость проводов и проводников, растворов, почв…

Вы сейчас здесь: Электрический провод, перевод диаметра в площадь сечения — мм в мм2, таблица.
Американский (USA) сортамент электрических проводов = American Wire Gauge (AWG) = B&S (Brown&Shape) Wire Gauge. Допустимые токи. Поправочные температурные коэффициенты. Размеры и электрическое сопротивление. Одножильные и многожильные
Американский (USA) сортамент электрических проводов = American Wire Gauge (AWG). Размеры и электрическое сопротивление. Одножильные и многожильные.
Британский (UK) сортамент проволоки, проводов и т.п. = Standard Wire Gauge (SWG). Размеры.
Сводная таблица типов бытовых вилок, розеток, номинала питающего электрического однофазного напряжения и частоты сети по странам мира. Номиналы электрических сетей. Пособие по определению типов вилок и розеток, которые у Вас есть.
Разъемы электрические общеупотребительные (бытовые США, Европа, переменный ток). Пособие по определению типа соединений. NEMA и IEC. (дополнение)
Сводная таблица буквенно-цифровых обозначения зажимов = контактов электрических устройств и проводов (ГОСТ 2.709-89)
Цветовая маркировка электрических проводов и кабелей. Обычная двухфазная сеть, нулевой, защитный. Трехфазная цепь/сеть. Цепь/сеть постоянного тока
Нейтральный провод, нулевой провод, защитный ноль, заземление, земля, средний провод в сетях 220/380В. Жаргон электриков и здравый смысл.
Таблицы выбора сечения жилы при прокладке электрических проводов в резиновой или пластиковой (в том числе ПВХ=PVC) изоляции в зависимости от тока и нагрузки. Подходят для сетей 220/380В. Сечение проводов по мощности.
Таблица и формулы расчета максимальных длин медных кабелей (проводов) в метрах в зависимости от мощности электромотора (электродвигателя), тока и сечения провода.
Круговой мил=CM=circular mil area=cmil — единица площади поперечного сечения токопроводящей жилы проводов, кабелей и шнуров. Квадратный мил=Square Mil=SM=smil — единица просто площади. Мил=Mil — единица длины.
Стандарты присоединительных размеров — цоколей и патронов электроламп. Винтовые. Байонеты ( = патроны Свана, bayonet ). Галогеновые лампы мини-, трубки и направленного света. Флюоресцентные (люминисцентные) трубки. Лампы дневного света.

Поиск в инженерном справочнике DPVA. Введите свой запрос:

Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста. Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.

Коды баннеров проекта DPVA.ru Начинка: KJR Publisiers

Консультации и техническая поддержка сайта: Zavarka Team

Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса.

Определяем размер сечения кабеля

Кабели могут быть как одножильными, так и многожильными. В другом варианте прекраснее всего определиться с диаметром каждой индивидуальной жилы. Также и жила может быть однопроволочной либо же состоять из большинства проволок. Не зависимо от варианта кабеля можно определить его сечение по диаметру.

Но необходимо всегда помнить про то, что «на заборе тоже написано» и прекраснее всего при подборе провода своими силами провести все нужные измерения. Хорошо их проведение не очень тяжело. Обозначение действительного диаметра провода возможно при эксплуатации доступных инструментов. К подобным инструментам относят микрометр и штангенциркуль.

Измерение микрометром

Самым точным методом измерения диаметра считается измерение при помощи микрометра. Для аналогичного измерения нужно взять проводник и подвести к нему меряющий винт до возникновения отличительного звука трещетки. Значение точного диаметра складывается из 2-ух значений: на стержне микрометра и на барабане.

Измерение штангенциркулем

Также можно обмерить диаметр кабеля при помощи такого популярного инструмента, как штангенциркуль. Чтобы это сделать нужно зажать измеряемый кабель между губками измерителя и считать точное значение с особенной шкалы.

Измерение линейкой

Наименее точным типом измерения считается замер простой линейкой. Но в данном случае точности можно достичь при замере огромного количества витков. Порядок замера линейкой:

  1. На некий стержень накручивается проводник на некоторое расстояние.
  2. Линейкой меряется длина обмотанного участка стержня.
  3. Полученное значение разделяется на кол-во витков.

Данный способ все же имеет конкретную точность в силу сокращения неточности.

Дальше можно определить сечение кабеля по диаметру. Это можно создать по формуле:

где то – измеренный диаметр провода.

Опыт самостоятельного расчета сечения проводника поможет избежать самых разных проблем в перспективе, а еще обмана со стороны поставщика продукции.

Таблицы и нормы

Дополнительным достаточно популярным методом определить сечение провода по диаметру представляется применение стандартизированных таблиц, в которых перечислены все самые популярные и широко применяемые сечения кабелей.

Порядок выбора сечения провода по таблице:

  1. Прежде всего, определимся с типом кабеля.
  2. Дальше находим в таблице необходимый нам диаметр.
  3. Определяем подходящее сечение.
  4. Если необходимо, своими силами проверяем критерии по методикам, вышеописанным, и принимаем решение о покупке.

Таблица сечения проводов по диаметру.

Диаметр жилы провода, ммСечение жилы, мм2
1,121
1,381,5
1,592,0
1,782,5
2,264,0
2,766,0
3,5710,0
4,5116,0
5,6425,0
6,6835,0

Таблица, связывающая сечение провода и диаметр показывает, что вышеописанная формула очень справедлива. Значения сечений, приведенные в предложенной таблице, вычислены собственно по ней с некоторыми допускающимися округлениями.

Итак, вот уже известно, как своими силами выяснить сечение провода. Осталось лишь с пользой применять полученные знания.

Во время покупки кабеля попросить можно продавца почистить маленький участок провода, дабы провести все нужные действия по измерению изделия. Впрочем практика показывает, что не многие продавцы идут на такой шаг. Тогда идеальным выходом считается покупка сначала маленького участка кабеля, нужного для замеров. А вот уже после того, как все сомнения отпадут можно покупать столько провода, сколько необходимо. Все же не самым весёлым фактом считается то, что по-настоящему внимательные потребители очень часто подбирают провод большего сечения. Ведь в действительности они оказываются чуть меньше формальных размеров.

Чем отличается кабель от провода

Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Несмотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.

Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.

Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию.

Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.

Применение измерительных приборов

Для определения диаметра жил проводов и кабелей широко применяются различные измерительные приборы, показывающие наиболее точные результаты. В основном для этих целей практикуется использование микрометров и штангенциркулей. Несмотря на высокую эффективность, существенным недостатком данных устройств является их высокая стоимость, имеющая большое значение, если инструмент планируется задействовать всего 1-2 раза.

Как правило, специальными приборами пользуются электрики-профессионалы, постоянно занимающиеся работами. При грамотном подходе становится возможным измерение диаметра жил проводов даже на рабочих линиях. После получения необходимых данных остается только воспользоваться специальной формулой: Результатом вычисления будет площадь круга, которая и есть сечение жилы провода или кабеля.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий

Adblock
detector
