Характеристики и расшифровка аббревиатуры кабеля ввг

Что такое кабель ВВГ, и как его используют?

Его прямое предназначение заключается в осуществлении электрификации объектов, которые имеют напряжение 1 тысячу вольт. Кабель очень популярен у строителей, которые выполняют монтаж электропроводки внутри больших зданий.

Аббревиатура «ВВГ» расшифровывается как медный, поливинилхлоридный кабель, а буква Г обозначает слово «гибкий». Он имеет от 2 до 5 прочных жил, которые отлично проводят через себя энергию, и полностью защищены от высоких перепадов напряжения.

Также выдерживают прямые попадания молнии, и сохраняют свою работоспособность в полной мере. Такой кабель может работать до 30 лет.

В разных странах его выпускают под разными аббревиатурными наименованиями, в зависимости от страны производителя. Например, АВВГ – это токоведущий проводник, который зачастую используют в работе мощных электросчётчиков на больших предприятиях и заводов, ибо он может выдержать скачок напряжения, свыше 1 тысячи вольт.

Расшифровка

В первую очередь стоит точно определить, какая конструкция называется кабелем. Обычно она представляет собою две или большее количество несущих жил. Каждая жила отдельно находится в изоляционном материале, а затем все они заключены в одно общую внешнюю оплетку, которая может различаться гибкостью, прочностью, устойчивостью к различным внешним факторам, и стандартизирована нормами ГОСТ.

Практически на всех видах проводов на внешней изоляции нанесена специфическая маркировка (например, ВВГнг, АВВГ-Пнг). Маркировка представляет собою буквенно-цифровые обозначения. Данный способ необходим для того, чтобы в краткой форме дать определение типу кабеля, его материал, устойчивость к температурам или влажности, а также другие технические характеристики. Умение сделать расшифровку маркировки на внешней оплетке позволит правильно подобрать провод для электрической сети, соблюдая все необходимые требования.

Специалисты в области электротехники должны знать все краткие обозначения, которые наносятся на изоляции. Также в магазинах продавцы-консультанты должны уметь читать маркировку, чтобы иметь возможность быстро найти для покупателя бухту с интересующим его кабелем. Рассмотрим несколько маркировок распространенных проводов и их расшифровку. Кабель ВВГ-Пнг и АВВГ-Пнг.

  • А – первая буква означает, что жилы силового провода полностью сделаны из алюминия;
  • На маркировке ВВГнг первые буквы будут определять материал изоляции, а отсутствие буквы «А» позволят понять, что в основе данного силового кабеля используются жилы из меди;
  • Первая и вторая буква «В» в маркировке ВВГнг означает, что изоляционный материал для несущих жил, а также сама внешняя оболочка изготовлены из поливинилхлоридного пластиката (ПВХ);
  • Буква «Г» – определяет, что силовой кабель гибкого типа, не бронированный (поверх оболочки нет защитных покров);
  • Буква «П» – плоская конструкция, жилы в бухте расположены в одной плоскости, параллельно друг другу.

Если на маркировке присутствует приставка «нг», это значит, что при производстве изоляции для всей бухты провода использовался особый устойчивый поливинилхлоридный пластикат, который может выдерживать высокие температуры и не поддается горению при контакте с открытым огнем. «НГ» – высокая огнеупорность оболочки, пониженный коэффициент горючести.

Буквы «нг-SL» – изоляция в соответствующей бухте не поддается горению, а также при плавлении практически не выделяет газ и дым. Цифровые обозначения позволяют определить диаметр сечения шнура в бухте, количество жил в основе конструкции. Например, АВВГ 3х4 – бухта с трехжильным силовым кабелем, сечение каждой жилы 4 мм2. Силовые конструкции подлежат обязательной сертификации по нормам ГОСТ.

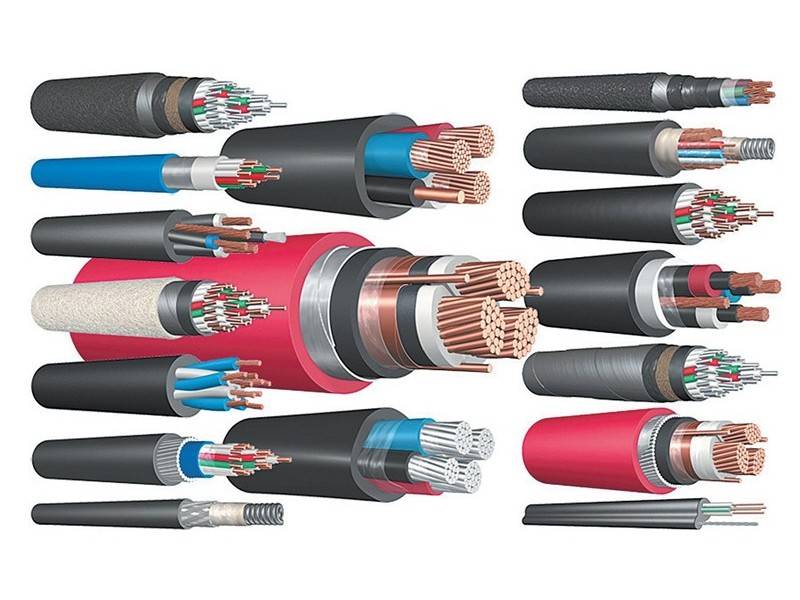

Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.

Что бы еще почитать?

Метки: Антенные кабели, Виды кабелей, Кабели для передачи информации, кабель, кабель гибкий, Компьютерные кабели, Провод плоский, Провода, Светодиодный кабель, силовой кабель, Специальные виды кабелей и проводов, Телефонные кабели и провода, Электролюминесцентный кабель

Использование и правила прокладки

Основная область, в которой нашел применение кабель марки ВВГ — электрические сети с напряжением до 1 кВ. Рекомендуется для одиночной прокладки линий освещения и электропитания. При условии обеспечения дополнительных требований в области огнезащиты, разрешается его использование для групповой прокладки.

Отсутствие защиты накладывает определенные ограничения на условия, в которых должна выполняться прокладка кабеля ВВГ. Согласно общих рекомендаций она может выполняться по поверхностям, изготовленным из негорючих или трудногорючих материалов. Возможно выполнение прокладки кабеля на подвесных конструкциях. При этом необходимо обеспечить требуемую жесткость конструкции исключающую механическое повреждение. Учитывая вес кабеля ВВГ, при наружной прокладке должно исключаться свободное провисание, вызывающее неконтролируемое растяжение жил.

Открытая прокладка по деревянным конструкциям не рекомендуется, в связи с возможным механическим повреждением. Эту проблему снимает использование дополнительной внешней защиты в виде трубы, металлизированного или гофрированного рукава с достаточными прочностными характеристиками.

Скрытая прокладка широко используется в строительстве. При соблюдении требований к негорючести подстилающей поверхности, его разрешается укладывать под штукатуркой, в специальных нишах или заготовленных кабельных трассах.

Не рекомендуется скрытая прокладка вне строительных конструкций, выполняемая непосредственно в земле. В этом случае, кабель ВВГ, может подвергаться опасному внешнему воздействию, как техногенного, так и естественного происхождения. Отсутствие защиты в виде бронирования, может привести к разрушению изолирующего слоя или повреждению токопроводящих жил.

Как и с прокладкой в деревянных конструкциях, на помощь приходят дополнительные методы защиты. Применение труб, бетонных или композитных кабельных лотков, позволит выполнить укладку в землю. При этом, должна обеспечиваться целостность охраняющей кабель строительной конструкции.

Кабель ввг — технические характеристики

Чтобы провод применить в конкретной ситуации, необходимо знать, какими параметрами он обладает. Характеристики силового кабеля ввг следующие:

  1. Минимальная температура укладки – 15° мороза. Если температура ниже, нужно его подогревать. Но лучше этого не делать, потому что процедура довольно сложная. Без подогрева при низких температурах кабель очень жесткий, поэтому практически не сгибается.
  2. Комфортная температура, при которой можно эксплуатировать провод – от 50° мороза до 50° тепла.
  3. Допускается нагрев проводников до 70° тепла. В этом режиме они могут эксплуатироваться долго. Можно, чтобы температура повысилась до 90 градусов, но это краткосрочно. Такой режим уже считается аварийным. Если произошло короткое замыкание, некоторые разновидности кабеля ввг продолжают нормально работать при нагреве жил до 250°.
  4. Срок эксплуатации – 30 лет, дается гарантия на 5 лет.
  5. Минимальное время огнестойкости – 3 часа.
  6. Наименьший радиус изгиба при прокладке: одножильного кабеля – десятикратный диаметр его поперечного сечения, многожильного – 7,5 диаметра.
  7. Напряжение сети – 660 В, 1000 В.
  8. Значение частоты – 50 Гц.

Поскольку кабель ввг выпускают разные производители, указанные характеристики могут незначительно меняться.

Сфера применения

Изделие с ПВХ покрытием в основном имеют назначение в промышленных объектах, разных бытовых областях, так как его параметры отлично для этого подходят. Плотное покрытие делает силовой провод ВВГнг достаточно универсальным при необходимости выполнить передачу электроэнергии по различным техническим установкам.

Провод в разрезе

Изделие типа ВВГнг LS с ПВХ слоем отлично себя проявило при передаче токов с высокой мощностью. Применяя разнообразные установки, можно прокладывать как одиночный, так и многожильный провод, придерживаясь всех правил ГОСТа. Эта модель кабеля имеет высокий класс безопасности, что повышает срок работы в различных погодных условиях.

Обратите внимание! При горении кабель почти не выделяет опасный для жизни дым. При изготовлении силового провода, большое внимание уделяют именно внешней изоляции, потому что она защищает жилы от различных воздействий, как механических, так и природных

Почти любой силовой провод типа ВВГнг LS редко используется при обычной прокладке электрической сети в жилых помещениях. В основном их применяют на заводах, предприятиях или в деревянных домах.

Конструкция ВВГ нг ls

В основном кабели ВВГнг LS применяются на территориях с повышенными указаниями, касающихся пожарной безопасности. Можно прокладывать как одиночно, так и совместно с другими. Но для этого понадобится клеммник, чтобы провода не соприкасались.

Можно выполнять подземную прокладку (туннели, рвы, траншеи) либо по воздуху. Для последнего варианта необходимо устанавливать опоры, чтобы кабель не провисал под своей массой.

Сфера использования

Силовой кабель ВВГи ВВГ-Пнг позволяет применять его во множестве различных сфер. Так достаточно часто его используют для прокладки электрической линии в земле. При монтаже цепи в земле применяется конструкция с дополнительными защитными покровами, чтобы предотвратить механические повреждения провода, уберечь его от попадания химических и горючих веществ.

Необходимость укладывать силовой кабель в землю возникает достаточно часто, и не только при строительстве нового жилого дома. Применяя укладку ВВГ провода в земле, ПВХ оболочка убережет конструкцию от избыточной влаги. В земле кабель может пролежать более 30 лет, температура окружающей среды имеет малую амплитуду и изменяется плавно, что не отражается на сроке эксплуатации. А другой тип с дополнительными защитными покровами под землей гарантирует защиту от грызунов, механического трения, острых камней и осколков.

Кроме монтажа в земле данный вид силового кабеля может использоваться для воздушной прокладки электрической линии. В данном случае рационально использовать АВВГ, так как алюминиевые жилы более дешевы в производстве. Так как воздушное прокладывание увеличивает расход материала, то АВВГ позволит сократить затраты на монтажные работы. Кроме того современные полимеры позволят уберечь жилы от коррозии металла.

Применяется для перераспределения электроэнергии между электротехническим оборудованием и распределением электроэнергии в промышленных комплексах, на заводах, в зданиях общественного назначения, многоэтажных жилых домах. Универсальность конструкции позволяет использовать проводку ВВГнг и АВВГнг на электростанциях, блоках, специализированных эстакадах, в земле, для подключения осветительных и распределительных устройств.

Эксплуатация кабельной продукции

Перед началом эксплуатации кабель должен пройти испытания. Если с помощью кабеля будет подаваться напряжение 660 В или 1000 В, то через него пропускают в течение 9 минут 3 кВ или 3,5 кВ соответственно. Существуют определенные правила, которые характеризуют гибкость кабеля. Для кабельной продукции, которая состоит из многожильных проводников радиус изгибания R вычисляется по следующей формуле, зависящей от диаметра кабеля (d): R = 7,5 * d. Для одножильных типов ВВГнг-кабеля соотношение следующее: R = 10 * d.

Температура, при которой кабель не теряет свои характеристики, находится в диапазоне от -50 до 50 градусов по Цельсию. Оптимальным температурным значением для монтажа является -15 градусов по Цельсию, при дальнейшем понижении температуры кабель начинает крошиться и ломаться.

https://youtube.com/watch?v=SGP5AMqj22g

Применение и преимущества использования

Применение ВВГнг достаточно разнообразно, поскольку связано с его характеристиками и устойчивости к возгоранию. Рекомендуется прокладывать его в следующих местах:

  1. Сухих и сырых помещениях, к которым относятся следующие: туннели, шахты, различные производственные помещения и т. д.
  2. Сооружения со слабой, средней и сильной коррозийными активностями.
  3. Пожароопасные помещения.
  4. Жилые и общественные здания.
  5. Взрывоопасные территории.

Алгоритм проверки кабельной продукции

К покупке силовых кабелей следует подготовиться, поскольку некачественное изделие может привести к короткому замыканию и пожару. Кроме того, это может привести к выходу из строя электрооборудования, запитанном с их помощью. Следует руководствоваться следующими правилами перед закупкой:

  1. Определить необходимые характеристики: длину (L), площадь сечения (S), количество, тип и форму жил.
  2. Рассчитать сопротивление каждой жилы по формуле: R = (p * L) / S.
  3. Взять омметр для измерения сопротивления жил кабеля ВВГнг.
  4. Понадобится и мегаомметр, поскольку необходимо произвести измерение сопротивления изоляции между жилами.

Формула расчета величины S зависит от геометрии проводника. Если проводник имеет круглую форму, то S = 3,1416 * (sqr (d) / 4). При его прямоугольной форме следует измерить его стороны и их значения подставить в формулу: S = a * b. При секторальной форме с углом f нужно вычислить площадь сектора: S = (3,1416 * sqr (d) * f) / 1440. Значение S вычисляется в кв. мм.

Например, для расчета сопротивления кабеля ВВГнг 3х2,5 длиной 1000 м, следует вычислить S для круглого кабеля по формуле: S = (3,1416 * sqr (d)) / 4 = (3,1416 * sqr (2,5)) / 4 = 4,91 (кв. мм). Коэффициент для меди p = 0,017. Остается только подставить в формулу, полученные значения, и вычислить величину электропроводимости кабеля: R = (0,017 * 1000) / 4,91 = 3,46 (Ом). Электропроводимость каждой жилы должна быть не более 3,46 Ом.

Допустимое значение сопротивления 1 км ВВГнг 3х2,5 составляет не более 12 Ом. Во время покупки следует проверить сопротивление каждой жилы и сравнить с расчетным значением. Кроме того, нужно проверить с помощью мегаомметра сопротивление изоляции между двумя жилами. Его значение должно быть не менее 10 МОм. Допускается величина, равная 0,5 МОм для осветительных сетей и электроприборов, обладающих мощностью до 1,7 кВт.

Таким образом, ВВГнг-кабель широко применяется в строительстве. Благодаря характеристикам и устойчивости к возгоранию его можно использовать в помещениях с повышенной пожароопасностью. Алгоритм проверки кабеля позволяет при покупке выбрать качественное изделие, что является очень важным для обеспечения электробезопасности.

Сфера использования

Очень часто он используется во время прокладки в блоках, на специальных кабельных мостах, он может применяться на промышленных предприятиях, на энергостанциях, в распределительных и осветительных приборах, а также в обычных квартирах в роли проводки. Иногда ВВГ кабель можно увидеть в туннелях, вахтах, и похожих местах.

Обратите внимание! Не желательно прокладывать кабель в почве, хотя теоретически это возможно при условии пониженной коррозионности земли и отсутствии высоких механических загрузок. Также сфера применения ВВГ включает в себя места, где есть риск возникновения пожаров или взрывов

Одно из основных плюсов таких кабелей заключается в том, что если он проложен одиночно, то в случае пожара, он не будет распространяться. Это получается при помощи твердой оболочки, которая изготавливается из поливинилхлоридного сырья

Также сфера применения ВВГ включает в себя места, где есть риск возникновения пожаров или взрывов. Одно из основных плюсов таких кабелей заключается в том, что если он проложен одиночно, то в случае пожара, он не будет распространяться. Это получается при помощи твердой оболочки, которая изготавливается из поливинилхлоридного сырья.

Процесс укладки

Но если все-таки есть риск для возгорания на объекте, то лучше использовать бронированный кабель. Необходимо проверять его время от времени на наличие повреждений.

ВВГ провод не желательно прокладывать под штукатуркой, для этого нужна дополнительная защита, а также низкое дымовыделение, поэтому в таком случае ВВГ можно заменить ВВГнг или ВВГнг ls.

Особенностью использования такого провода также будет то, что его прокладка выполняется без дополнительного прогрева, а температура не должна превышать −13 градусов. Необходимо подчеркнуть, что такая температура относится только к самому процессу работы — в дальнейшем температурный режим может быть от −50 до 70 градусов.

Длительно допустимый ток кабеля ввг

У каждого кабеля есть наибольшее значение электрического тока, который он может проводить в нормальном режиме эксплуатации. При этом его температура не превысит максимально возможную. Это значение – переменная величина, потому что зависит от нескольких параметров. Основные – размер сечения проводника и количество жил в кабеле.

Также величина длительно допустимого тока кабеля ввг рассчитывается, исходя из того, как будет прокладываться провод – на воздухе или в земле.

Эту разновидность электрических кабелей лучше не прокладывать в грунте, так как его оболочка не защищена.

Если же в этом появилась большая необходимость, нужно кабель помещать в трубу или гофру. Приведем некоторые цифры допустимого тока для разных видов прокладки.

Расшифровка аббревиатуры и модификации

Аббревиатура, которая наносится на внешнюю поверхность изоляционной оболочки кабеля, обозначает его конструктивные особенности и технические характеристики. Последовательность буквенных и цифровых обозначений несет определенную информацию. Первые заглавные буквы ВВГ обозначают следующее:

  • В – материал из которого сделана изоляция токопроводящих жил под внешней оболочкой, в данном случае это поливинилхлорид. Буква «В» исходит из названия основной составляющей материала изоляционного слоя винила;
  • В – материал внешней оболочки, основным составом которого, также является винил. Такую изоляцию принято называть ПВХ, это термопластик. 43% его состава продукт нефтехимии этилен и 57% связанный хлор. Составы пластиковой изоляции могут отличаться, в некоторых моделях используется ПВХ оболочка с примесями блокирующими распространение огня.
  • Г – указывает, что общая оболочка токопроводящих проводов не имеет бронированного слоя, такой кабель называют голый, не имеющий защиты от жестких механических воздействий.

Все модели имеют медные провода с жесткой монолитной или гибкой многожильной структурой.

Существует целый ряд модификаций пластиковой изоляции:

  • ВВГпнг – в данном варианте добавленное буквенное обозначение «пнг» указывает, что его допускается прокладывать в составе группы кабелей других марок. Его внешняя оболочка не распространяет горения. (пнг – плоский негорючий)
  • ВВГнг–ls обозначает, что состав пластика изоляции с примесями, которые при горении снижают выделение токсичных газов и дыма;
  • ВВГнг–hf при сильном возгорании окружающей среды и высокой температуре изоляционный слой выгорая, не выделяет коррозионно-активных газов;
  • ВВГнг–fr указывает на наличие в изоляционном слое слюдяной ленты создающей термический барьер между окружающей средой и токопроводящими жилами.

Watch this video on YouTube

Если отсутствуют подобные обозначения, они распространяют горение изоляции, это обычный ВВГ.

Маркировка кабеля ВВГ в цифровом обозначении аббревиатуры указывает количество, и сечение токопроводящих жил.

Кабель силовой ВВГ пнг 3х2.5+1 в данном варианте ВВГ, расшифровка маркировки показывает:

  • пнг — плоский, негорючий;
  • 3 – количество токопроводящих жил;
  • 2,5 – площадь сечения проводов;
  • +1 – добавочный провод заземления в кабеле.

Для прокладки под штукатуркой чаще всего удобно использовать провод ВВГ п –плоской конструкции, он компактно укладывается в штробы и легко штукатурится не выступая на поверхности.

Кабель ВВГ: область применения

При прокладке/замене проводки, других работах по части электрики в частных домах и квартирах чаще всего используют кабель ВВГ. Это обусловлено широкой областью применения и относительно невысокой ценой. Использоваться он может в электрических сетях с напряжением не выше 1000 В и частотой 50 Гц (спец виды до 100 Гц). То есть, подходит для однофазной и трехфазной сети. Монтироваться может в помещениях и на улице. При наружной прокладке нуждается в дополнительной защите. Его укладывают в трубы ПНД, кабельные лотки и т.п.

Трехжильный кабель ВВГ

Не рекомендуется использовать его прокладки в земле, так как он не имеет брони, из-за чего быстро выходит из строя. При желании его можно проложить в земле, но в дополнительной защитной оболочке (гофоротрубе) и/или в кабельной канализации.

Область применения во многом зависит от модификации: типа материала, из которого изготавливаются оболочки жил и самого кабеля. Об этом подробнее поговорим чуть дальше.

Особенности прокладки кабеля

Безусловно, этот провод не распространяет горение, однако это вовсе не означает, что он совершенно не горит.

Вот показательный ролик про одновременное испытание горючести двух марок при воздействии внешнего пламени. Из него сразу становится видно, почему NYM нельзя прокладывать пучками и совместно друг с другом.

Еще одна особенность данной марки, которая одновременно может быть и ее недостатком – изоляция кабеля боится ультрафиолетовых лучей. Именно поэтому его нельзя прокладывать снаружи помещений.

У ВВГнг здесь более широкие возможности. Его спокойно можно использовать как внутри, так и снаружи здания. Например, в качестве ввода от столба до дома, или ответвления после провода СИП.

Близкий родственник NYM который можно применять на улице и вне помещений, так как его изоляция уже не боится ультрафиолета – это кабель MMJ.

Почему многие все равно выбирают NYM при его относительных недостатках? Это объясняется большими удобствами при его прокладке – легче зачищается, гнется на поворотах, при протяжке в трубах и гофре не застревает.

Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

  • отсутствие впереди буквы А говорит о том, что жилы медные;
  • первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
  • вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
  • «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет. Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

  • ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
  • ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.
    Негорючие кабели ВВГнг могут идти с дополнительной оболочкой
  • ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
  • ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм² — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам.
