Ручной насос для скважины: просто, надежно, экономично

Вариант #4 – черная решетка для солнечной погоды

Вот уж для этого изделия потребуются специальные приспособления. Откуда, например, у вас возьмется черная решетка, в полых трубках которой содержится сжиженный пропан-бутан? Впрочем, если эта часть задачи будет решена, остальное не вызывает особых затруднений. Итак, решетка есть, и она соединена с резиновой грушей (баллоном), которая помещена в бидон. В крышке этого бидона имеются два клапана. Один клапан впускает воздух внутрь ёмкости, а через другой воздух с давлением в 1атм выходит в воздуховод.

Решетку действительно лучше делать черного цвета, потому что черные изделия всегда активнее нагреваются под ярким летним солнцем

Работает система так. Поливаем в солнечный день решетку холодной водой. Пропан-бутан охлаждается, а давление газовых паров понижается. Баллон из резины сжимается, а в бидон поступает воздух. После того, как солнце высушит решетку, пары снова раздуют грушу, а воздух под давлением начнет поступать через клапан прямо в трубу. Воздушная пробка становится своеобразным поршнем, который выгоняет воду чрез душевую головку на решетку, после чего цикл повторяется.

Конечно, нас интересует не сам процесс поливания решетки, а та вода, которая собирается под ней. Специалисты утверждают, что насос прекрасно функционирует даже в зимнее время. Только на этот раз в качестве охладителя используется морозный воздух, а нагревает решетку вода, извлекаемая из-под земли.

Виды скважин

https://youtube.com/watch?v=uAUMmgUgqpQ

Тип 1. Песчаная скважина

Устройство песчаной скважины проводится бурением вглубь грунта на 10-50 м, пока не достигнут водоносный песчаный слой. После ее облагораживают, укрепляют с помощью труб и погружают насос, подающий воду в коттедж. Подходит для водоснабжения небольших дачных домов со средним расходом до 1,5 м3/ч и суточным 500 л.

Преимущества

  • возводится быстро,
  • стоит недорого,
  • не нужно задействовать специальную крупногабаритную строительную технику,
  • приличное качество воды без содержания примесей железа.

Недостатки

  • небольшой срок эксплуатации до 10 лет,
  • быстрое заиливание,
  • периодическая прокачка,
  • затруднительный ремонт.


Виды источников воды в зависимости от глубины погружения

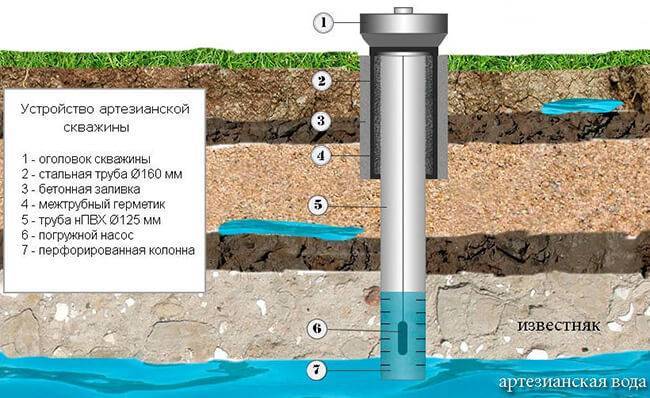

Тип 2. Артезианская скважина

Артезианская скважина – самое оптимальное решение по обеспечению большого загородного дома и участка водой. Глубина бурения 100-200 м. Пробуривание защищено погруженными в грунт специальными обсадными трубами, что не позволяет стенкам осыпаться. На дно помещается большой мощности насос. Средняя подача воды достигает 10 м3/ч. Компанией, выполнявшей устройство скважины, выдается ее техпаспорт и гарантия.

Преимущества

  • отсутствие заиливания, пересыхания, дополнительных фильтров,
  • длительная эксплуатация до 50 лет и более,
  • возможность водоснабжения нескольких домов одновременно.

Основной недостаток — дорогое удовольствие в виду привлечения профессиональных бурильщиков и спецтехники.

Вариант #5 – нагнетатель из пластиковой бутылки

Если вода находится в бочке или другой ёмкости, то использовать в этом случае шланг для полива представляется проблематичным. На самом деле всё не так уж сложно. Можно буквально из подручных материалов сконструировать самодельный насос для откачки воды, который будет работать по принципу компенсации уровня жидкости в сообщающихся сосудах.

Нагнетание воды происходит в результате нескольких поступательных движений. Клапан, который размещается под крышкой, не позволяет воде вернуться в бочку, что вынуждает при увеличении её объёма, вытекать наружу. Несерьёзное, на первый взгляд, сооружение является основательным подспорьем в дачной работе.

Для ручного насоса необходимо:

  • пластиковая бутылка, в крышке которой обязательно должна быть прокладка-мембрана из пластика;
  • шланг, подходящий по длине;
  • стандартная трубка, диаметр которой соответствует размеру горлышка бутылки.

Как именно можно собрать такой насос и как он будет функционировать, смотрите на видео, где всё подробно разъяснено.

Важные моменты

При добыче воды методом увеличения давления внутри шахты, необходимо учитывать несколько важных факторов. Во-первых, учитывается геологическое строение местности, на которой расположена скважина.

Ну и, конечно, берется во внимание глубина залегания водоносного горизонта. Если всё это не учесть, то из-за избыточного давления скважина может выйти из строя

Проще говоря, жидкость из водоносного слоя перестанет поступать в шахту. Это происходит из-за того, что образовавшийся внутри воздух будет толкать практически всю воду вниз, вдавливая её в землю. Поэтому подача воздуха должна быть оптимальной. Его должно хватать только на то, чтобы подталкивать воду наружу и не создавать избыточное давление

Если всё это не учесть, то из-за избыточного давления скважина может выйти из строя. Проще говоря, жидкость из водоносного слоя перестанет поступать в шахту. Это происходит из-за того, что образовавшийся внутри воздух будет толкать практически всю воду вниз, вдавливая её в землю. Поэтому подача воздуха должна быть оптимальной. Его должно хватать только на то, чтобы подталкивать воду наружу и не создавать избыточное давление.

Специфика погружного насосного оборудования

По принципу работы погружные приборы можно разделить на 2 основных типа:

  1. Вибрационные. Такой агрегат снабжен мембраной, которая производит большое количество колебаний. Благодаря этому вода передается со дна на поверхность земли.
  2. Центробежные. В таком оборудовании установлен диск с лопастями. При его вращении возникает движение воды.

Строение насоса необходимо учитывать, так как работа различных устройств влияет на скважину по-разному.

Какой насос для скважины лучше, вибрационный или центробежный

Вибрационные насосы для скважин “Малыш” обладают рядом преимуществ:

  • более низкая цена по сравнению с центробежными устройствами;
  • простота обслуживания;
  • широкий выбор моделей, подходящих для большинства скважин.

Несмотря на такие характеристики, специалисты не рекомендуют устанавливать вибрационные агрегаты. Объясняется это особенностью работы. При постоянных колебаниях происходит медленное разрушение стенок скважины, в результате чего она запесочивается. Такие изменения приводят к выходу из строя оборудования. Кроме того, сама скважина также будет требовать ремонта.

Ориентиры выбора центробежного насоса

Консультанты, занятые продажами насосного оборудования, чаще всего хорошо разбираются в характеристиках данных устройств и готовы помочь с выбором на профессиональном уровне. Несмотря на это, покупателю стоит самостоятельно ознакомиться с паспортом изделия. Мы рекомендуем насосы марки “Водолей”.

При этом нужно обратить внимание на следующие показатели:

  • производительность (входит в число важнейших характеристик);
  • размеры (диаметр);
  • глубина, с которой прибор может качать воду;
  • особенности монтажа и обслуживания;
  • наличие гарантийного обслуживания.

Изготавливаем мембранный насос своими руками

Для дачи отличным вариантом будет сделать мембранный насос. Это вододобывающая установка, которая изготавливается на основе чугуна.

Насос имеет особый элемент – поршень. Он нужен для того, чтобы самостоятельно делать очистку от грязной воды. Это важный нюанс, который играет в его пользу в выборе насосов для дач. Самоочищение позволяет не скапливаться грязи, песку, траве внутри насоса.

Основным элементом насоса является мембрана. Мембранный насос отлично используется на дачах, где постоянно отключают электричество. В таком устройстве прокачка воды осуществляется благодаря клапанам в количестве двух штук.

Для того чтобы сделать его самостоятельно вам понадобится материал для:

  1. Мембраны;
  2. Клапаны;
  3. Патрубки.

Сначала вы должны подготовить рабочую камеру – пространство, где будет проходить основная работа насоса. Для этого можно взять небольшую металлическую ёмкость. Можно использовать и пластиковые материалы. Мембрану многие дачники рекомендуют покупать. Это связано с тем, что она должна быт герметичная и вакуумная. В отличие от камеры, клапанов и патрубков, для которых можно использовать пластиковые материалы.

Чтобы сделать мембранный насос возьмите ёмкость, то бишь, камеру, вырежете отверстие с трёх сторон. Используйте дрели. С двух сторон по бокам будет проходить вода, где надо установить клапаны и патрубки. В третьем отверстии, сверху, установите мембрану. Простая конструкция позволит откачивать воду.

Если на вашем дачном участке часто пропадает свет, и нет возможности воспользоваться электрическом насосом, то мембранный вариант будет как нельзя кстати. Для изготовления мембранного насоса надо использоваться минимальное количество материалов, тем самым затратив мало денег. Делайте насос своими руками, и вы всегда сможете иметь доступ к воде.

Вариант № 2. Простая ручная помпа своими руками

В этой инструкции мы приведём пример системы ручной водокачки, которую можно взять за основу при создании стационарного водоподъёмного поста на скважине или колодце.

А — Классическая схема ручной помпы. Б — Вариант самодельной помпы из пластиковых труб. Схема устройства: 1 — вводной патрубок; 2 — обратный клапан; 3 — поршень; 4 — обратный клапан; 5 — шток; 6 — шток, объединенный с отводящим патрубком; 7 — слив помпы

Для работы нам понадобится:

  1. Труба канализационная ПВХ 50 мм с отводами, заглушкой и манжетами-уплотнителями — 1 м.
  2. Обратный клапан 1/2″ — 2 шт.
  3. Труба канализационная ППР Ø 24 мм.
  4. Резина, пары болт/гайка с шайбами Ø 6-8 мм.
  5. Хомуты, сгоны, фитинговые зажимы, прочие сантехнические детали*.

* Конструкция насоса может быть индивидуальной в зависимости от наличия запчастей.

Способ 1. Слив через ручку

Эта модель самая простая из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.

  1. Отрезаем трубу Ø 50 мм длиной 650 мм — это основа для гильзы.
  2. Делаем концевой лепестковый клапан. Для этого в заглушке сверлим 8-10 отверстий Ø 5-6 мм и вырезаем круглый лоскут из резины (3-4 мм) под диаметр 50 мм. Закрепляем лоскут по центру заглушки на клёпку или болт (саморез не подходит!). Лепестковый клапан готов.
  3. Устанавливаем заглушку в трубу (гильзу) на герметик через уплотнители и дополнительно фиксируем саморезами через стенку трубы.
  1. В трубу ППР (700-800 мм) устанавливаем обратный клапан. Это можно сделать способом «на горячую» — разогреть конец трубы и вставить в него штуцер с клапаном, который должен пропускать воду в направлении трубы (штока поршня). Соединение усилить червячным хомутом пока тёплое (до остывания).
  2. Головку поршня можно изготовить из отработанной тубы от герметика 330 мл, точнее её носовой части. Для этого её нужно, предварительно нагрев, поместить в гильзу — так головка примет идеально нужную форму и размер. Затем её следует подрезать и установить на обратный клапан последовательно с помощью муфты с наружной резьбой или накидной гайки «американки».
  3. Вставляем поршень в гильзу и делаем верхнюю заглушку. Она не обязательно должна быть герметичной, только держать ровно шток.
  4. На свободный конец штока (трубы) устанавливаем сгон 90°. В перспективе на сгон одевается шланг.

Сборка ручного насоса на видео

Такой насос очень надёжен, но не совсем удобен — точка излива воды подвижна, к тому же расположена близко к оператору. Его можно несколько видоизменить для удобства.

Способ 2. Боковой слив

В гильзу следует включить угловой тройник 35°. Конструкция идентична первому варианту, но в трубе-штоке поршня делаем большие отверстия, не нарушая конструктивную жёсткость, либо применяем стержневой шток. В этом случае вода будет поступать в гильзу и подниматься обратным усилием оператора к месту излива.

Видео водокачки с боковым сливом

Главное достоинство описанных помп — низкая стоимость готовой конструкции. Ремонт производится за несколько минут путём замены (или склейки) «копеечных» деталей.

Добыча воды гидротаранным способом

Это еще один нестандартный способ добычи воды без насоса: в данном случае применяется гидравлический таран — устройство, предназначенное для механического подъёма жидкости из любого колодца, даже артезианского.

Работает такое приспособление на энергии, получаемой из потока воды. За счет поднятия воды на большую высоту и опускания её вниз, жидкость выталкивается наверх. Состоит такая конструкция из следующих компонентов:

  • отбойный клапан;

  • возвратный клапан;

  • питающая труба;

  • отводящая труба;

  • воздушный колпак.

За счет открытия и закрытия клапанов в определенной последовательности и происходит циркуляция жидкости. Она разгоняется по питающей трубе и создается гидроудар, вымещающий жидкость наружу, в отводящую трубу. Такое устройство сложно сделать самостоятельно, но его легко приобрести. И это будет самым верным решением для участков, на которых отсутствует электричество.

2 Выбор ручного насоса

Выбор ручного насоса для перекачки жидкости будет зависеть от ряда факторов:

Глубина скважины.

Самый важный критерий при покупке оборудования или изготовлении его своими руками. Для подъема воды с небольшой глубины (до 10 м) можно использовать простые механизмы с поршневой системой. Если приходится перекачивать жидкость с абиссинской скважины глубиной 10-30 м, придется выбрать устройство со штанговой системой
.

Диаметр скважины.

Способ монтажа.

При подборе устройства нужно заранее продумать, есть ли необходимость в его дальнейшем перемещении на другой объект. Такая потребность часто возникает, когда для хозяйственных нужд жидкость берут из реки, а для питья – из .

Период использования.

Основной элемент ручного насоса — поршень в трубе

В продаже существуют модели, предназначенные для круглогодичной эксплуатации, а также недорогие варианты с пластиковым корпусом для использования в летнее время.

Заранее предусмотрев каждую деталь, можно быть уверенным, что ручной насос для перекачки воды оправдает ожидания пользователя.

2.1
Этапы изготовления и подключения ручного насоса

Собрать ручной насос своими руками из подручных средств – задача посильная для каждого мужчины. Главное — четко следовать указанной инструкции:

Изготавливаем корпус.

Для корпуса самодельного насоса вам понадобится металлический цилиндр – это может быть кусок старой трубы либо ненужная гильза от дизельного двигателя. Длина отрезка должна быть порядка 60-80 см, а диаметр – свыше 8 см.

Для обеспечения качественной работы будущего оборудования, необходимо проточить внутреннюю поверхность трубы на станке. Избавив металл от неровности, вы облегчите усилия, которые потребуются для перекачки воды.

Вырезаем крышку.

Для ее изготовления можно использовать металл или пластик. В крышке следует обязательно сделать отверстие под шток. Когда конструкция готова, внутрь помещается поршень. После этого, дно закрывается точно такой же крышкой с клапаном. Сбоку приваривается труба для подачи воды.

Установка поршня.

Поршень может быть создан из дерева, пластика или металла, главное правило – он должен быть уплотнен резиновым кольцом. При установке этого конструкционного элемента необходимо оставить минимальный зазор между стенками корпуса, тогда вода не будет просачиваться.

Подсоединение входной трубы к скважине.

Входная труба, подающая внутрь устройства воду, должна быть прочной и выносливой. Чтобы обеспечить эти характеристики, подберите армированные шланги, жесткие пластиковые элементы или .

Монтаж клапанов.

Обратные клапаны – это специальные отверстия, которые созданы в корпусе поршня и нижней крышке металлического цилиндра. Именно они определяют производительность всей системы. Клапаны не дают возможности жидкости вернуться обратно во входящую трубу.

Для их создания можно использовать толстую резину, которая фиксируется на отверстии с помощью склёпок.

Декоративные работы.

Самодельный ручной насос должен иметь удобную ручку. Ее форма может быть любой, главное – надежно прикрепить элемент к штоку. Кроме того, сам насос необходимо зафиксировать на подготовленной площадке, используя фланец.

Проведя весь комплекс работ вышеуказанных работ, вы обеспечите бесперебойную подачу воды на собственном участке.

2.2
Этапы создания насоса (видео)

В статье вы найдёте инструкции по сборке оригинальных моделей насосов, которые вы сможете сделать самостоятельно, не имея специфических навыков и знаний. Стоимость приведённых моделей минимальна, а иногда их можно и вовсе собрать из подручных материалов и отходов домашнего хозяйства.

Насос для воды — вещь едва ли не первой необходимости в загородном домашнем хозяйстве. Ручные и механизированные помпы также используются для перекачки других видов жидкостей — топлива, растворителей, масел и т. д. Возможность приобрести дорогой надёжный насос есть не всегда, а дешёвые модели ломаются, как правило, в самый неподходящий момент. Мы рассмотрим варианты создания помп из подручного материала и деталей, которые найдутся в каждой мастерской, а их рыночная стоимость просто ничтожна в сравнении с новым заводским изделием.

Водяной насос на солнечной энергии

Немаловажным является тот факт, что подачу воды на приусадебный участок можно осуществить с помощью альтернативных источников питания, в частности, солнечной энергии.

Для изготовления водяного насоса на солнечной энергии потребуются следующие материалы:

  • молочный бидон;
  • резиновый баллон в виде груши;
  • 2 обратных клапана;
  • гибкие шланги;
  • набор отрезков тонкостенных металлических труб.

Порядок изготовления насосного механизма этого вида заключается в следующих важных моментах:

Принцип действия водяного насоса этого вида заключается в следующих моментах:

  • решетка под воздействием солнца хорошо разогревается;
  • нагретый внутри воздух начинает поступать в резиновую грушу, тем самым ее надувая;
  • в бидоне, таким образом, создается избыточное давление, которое через шланги вытесняется в водоем;
  • после охлаждения контура водой, давление в бидоне начинает падать, что в свою очередь, влечет за собой подачу воды из водоема.

В этой статье мы описали наиболее популярные устройства для подачи воды на приусадебный участок, а также рассказали о важных нюансах их изготовления. Надеемся, что воспользовавшись информацией, изложенной в статье, вы непременно обеспечите свой дачный участок необходимым количеством воды.

Смотрите видео, в котором опытный пользователь подробно разъясняет, как сделать ручную помпу для воды своими руками:

Обеспечить водой сельское подворье в отсутствие электричества может ручной насос для воды из скважины. Зачастую в глубинке возникают проблемы с энергоснабжением. На этот случай и ручной насос станут единственной возможностью напоить скот и растения. Бесшумный аппарат выручит, если водоносный слой расположен не глубже 30 метров.

1 Эксплуатационные особенности ручных насосов

Водяной ручной насос для скважины – это специальное устройство для перекачивания жидкости на поверхность под давлением. Оборудование такого образца приводится в действие усилиями человека посредством нажатия на специальный рычажный механизм.

Эксплуатация ручных установок требует применения физической силы, поэтому их рационально использовать на участках с малой потребностью в воде.

1.1 Преимущества и недостатки

Ручной способ поднятия воды из скважины имеет ряд преимуществ и недостатков. К положительным моментам можно отнести:

  • Простота оборудования стала причиной его быстрого монтажа.
  • Установка системы возможна практически в любых условиях.
  • Экономия ресурсов – насос приводится в действие человеческими усилиями, не требуя подключения к электросети.
  • Устройство состоит из унифицированных узлов и частей, которые при необходимости подлежат замене – эта особенность позволяет максимально продлить срок службы установки.
  • Ручной насос стоит гораздо дешевле своих аналогов.
  • Вы экономите средства на введении оборудования в эксплуатацию, ведь процесс настолько прост, что не требует привлечения специалиста.

Ручной насос для скважины в металлическом корпусе

Недостатки использования ручного насоса исходят из особенностей его конструкции:

  • Потребность в приложении физической силы – перекачивание воды происходит только с нажатием на рычажный механизм.
  • Низкая производительность – насос показывает скромные результаты по объемам подачи жидкости в сравнении с автоматическими системами.

1.2 Классификация ручных насосов

Насосы для выкачки воды из абиссинской или другой скважины выполняют одинаковую функцию, но при этом их устройство и принцип действия несколько отличаются между собой. В зависимости от указанных критериев оборудование с ручным механизмом классифицируют на две категории:

  • поршневые насосы;
  • штанговые насосы.

Ручные поршневые насосы используются в тех случаях, когда вода на участке расположена на небольшой глубине – до 10 м.

Принцип работы оборудования довольно прост. Устройство представляет собой металлический цилиндр, внутри которого размещается поршень. Под действием физической силы он поочередно перемещается вниз и вверх. Подъем рычага человеком приводит к вытеснению жидкости через входное отверстие, а опускание – к наполнению водой надпоршневого пространства.

Такое нехитрое приспособление не составит труда соорудить своими руками и монтировать на дачном участке.

Ручной насос для скважины на участке

Глубинный штанговый насос ручного воздействия представляет собой более сложный механизм, который предназначен для откачки воды с абиссинской скважины или любой другой глубиной 10-30 м. Его конструкция состоит из цилиндра, поршня и очень длинного штока, который под действием рычага запускает всю систему. Штанговый насос располагается непосредственно в скважине, при этом его шток погружается в водный слой на глубину около 1 м.

Чтобы разобраться, какой тип изделия подойдет непосредственно к вашим условиям эксплуатации, вам придется изучить основные критерии выбора оборудования.

Ручные устройства для перекачки

Такие агрегаты чаще всего применяются для подъема воды из абиссинских скважин или колодцев. Его основное достоинство заключается в возможности использования автономно, без использования электроэнергии. Насос своими руками можно изготовить таким образом:

1. Основание.
Несущая деталь, на которой крепится вся конструкция, представляющая собой для скважины своими руками.

Рис.1. Основание для установки ручного насоса

Лучше всего для изготовления этой детали подходит пластмассовый материал — текстолит или стеклотекстолит толщиной порядка 20 мм.

2. Фланец
. Переходная деталь, связывающая обсадную колонну с основанием. Соединение на резьбе питательной трубы и фланца обязательно, чтобы исключить подтекание воды обратно в скважину.

Деталь устанавливается на верхнюю трубу обсадки по резьбе и через основание крепится к детали корпус винтами М6 в количестве не менее 8 штук. Материал – сталь нержавеющая или текстолит.

Предназначен для перекрытия отверстия питательной трубы.

Шток противовеса предохраняет клапан от опрокидывания при работе, уплотнитель – губчатая резина толщиной 5 – 6 мм, корпус – лист стальной толщиной 4 – 5 мм.

4. Ограничитель.
Предназначен для предотвращения смещения клапана в сторону от оси установки и позиционирование его в процессе работы.

Стойки – пруток нержавеющий диаметром 4 мм (очищенный от обмазки электрод), кольцо лист 2 мм из нержавейки.

5. Корпус.
Размещает в себе все рабочие органы насоса, обеспечивающие перекачку воды и ее слив.

Материал для изготовления – труба пластиковая со стенкой 10 мм или нержавеющая со стенкой не менее 8 мм. Отверстия в нижней части предназначены для крепления в сборе с основанием и нижним фланцем 8-ю винтами М6. В верхней части нужно выполнить отверстие диаметром порядка 50 мм для сливного отвода.

6. Поршень с клапаном.
Служит для прокачки воды из питающей трубы в верхнюю часть корпуса, к сливному отверстию, при помощи лепесткового клапана.

Диаметр поршня на 2 мм меньше внутреннего размера трубы корпуса, поэтому на заглублении нужно подмотать уплотняющий материал. Это может быть лента ФУМ, но мы рекомендуем использовать обычную капроновую нить, пропитав ее маслом. Можно использовать подсолнечное, но лучше применить пищевой вазелин.

К детали серьга на поршне можно прикрепить рычаг, сделанный из полосы 20 х 4 мм, при помощи которого можно уже производить откачку воды. Чаще применяется рычаг, укрепленный на поршне через кронштейн, крепящийся к корпусу.

Как сделать ручной насос

Чтобы сделать ручной насос для скважины своими руками, необходимо приготовить такие инструменты и приспособления, как:

  • сварочный аппарат;
  • электрическая дрель;
  • набор сверл;
  • токарный станок;
  • шабер;
  • измерительные устройства — рулетка, линейка;
  • технический нож;
  • напильник;
  • молоток;
  • отвертка;
  • ветошь.

Корпус для ручного поршневого насоса можно сделать из фрагмента металлической трубы необходимого размера. Можно использовать для этого также корпус гидроцилиндра или гильзу дизельного двигателя.

Необходимые габариты корпуса:

  • диаметр 8 и более см;
  • длина от 60 до 80 см.

Для изготовления корпуса может понадобиться токарный станок. Обработанная с его помощью труба из толстого металла получится гладкой и аккуратной. Это необходимо для свободного движения поршня.

Снаружи корпус устройства может быть круглым, квадратным или многоугольным, что зависит от выбранной заготовки. Внутренняя поверхность цилиндра насоса должна быть абсолютно гладкая. Для этого производится специальная обработка шабером. Сбоку в корпусе в верхней его части необходимо сделать отверстие. К нему приваривается выводной патрубок. При изготовлении цилиндра насоса на его верхней части можно нарезать резьбу для крепления верхней крышки.

На противоположной от выводного сливного патрубка стороне трубы или цилиндра делается прорезь с отверстиями, в которую впоследствии будет вставляться шпилька, на которую устанавливается штанга — ручка.

Поршень ручного насоса можно изготовить из подручных материалов. Можно использовать нержавеющий металл, древесину или пластическую массу. При этом поршень должен двигаться внутри цилиндра насоса плавно и равномерно, без заеданий и перекосов. Кольцевидный уплотнитель из резины сделать обязательно.

Поршень нужно вставить в корпус и проверить, легко ли он двигается. Случайные дефекты необходимо устранить заранее. После этого можно скрепить поршень со штоком — стержнем, закрепленным в центре поршня. Для этого используется резьба и запирающая шпилька.

Крышка для ручного насоса может быть сделана из пластмассы или металла. Деревянную крышку лучше сделать из дуба или лиственницы. Она должна точно повторять форму отверстия и плотно закрывать его. Для дополнительной герметизации можно прикрепить уплотнитель.

Верхняя крышка должна иметь в центре отверстие для штока. Нижняя крышка оснащается запирающим клапаном, препятствующим вытеканию воды из цилиндра насоса.

Изготовлению обратного (запирающего) клапана следует уделить особое внимание

Это очень важно для нормального функционирования ручного насоса. Запирающий клапан предотвращает перетекание воды вниз к вводной трубе

Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении

Запирающий клапан предотвращает перетекание воды вниз к вводной трубе. Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении.

Мембранный клапан можно изготовить из куска резины повышенной прочности. Его устанавливают поверх входного отверстия. Для крепления используется клепка или винтово-гаечное соединение.

Шариковый запор лучше изготовить из пластмассы или металла. При наличии соответствующих навыков можно изготовить шариковый эбонитовый клапан.

Длина штока и выходного патрубка подбирается в зависимости от длины трубы насоса и глубины погружения насоса в скважину. К штоку через шарнир крепится ручка. Для этого на коротком плече штанги необходимо вставить болт через заранее просверленное отверстие.

Штанговый рычаг имеет на конце резьбу для крепления ручки насоса. С обратной стороны она крепится гайкой и стопорной шпилькой. Далее необходимо укрепить пружину на коротком конце ручки и на корпусе насоса. Это делается при помощи винта. Пружина будет обеспечивать подъем ручки, то есть возвращение ее в исходную позицию.

Вводная труба может быть сделана из такого материала, как:

  • жесткая резина;
  • металл;
  • пластмасса.

Резиновый шланг обязательно армируется пружиной из нержавеющей стали. После изготовления и до его установки самодельный насос требуется проверить на воду. То есть необходимо временно закрепить его на монтажном столе или верстаке, опустить вводной шланг в емкость с водой и проверить качество работы соединений и узлов.

Назначение ручных моделей

Основная цель применения оборудования насосного типа – перекачка воды из источника к определенным точкам: в жилой дом, баню, гараж, огород. На загородных участках источником чаще всего являются скважины и колодцы, реже – пруды и другие водоемы.

Все жилые или дачные дома можно разделить на три категории: постоянного, сезонного и периодического проживания. Не ко всем из них подведено электричество, а некоторые снабжаются нерегулярно.

Если обобщить все перечисленные факторы, то можно сделать следующие выводы:

  • в домах постоянного проживания по умолчанию используется электроэнергия, поэтому основным оборудованием для перекачки воды является электронасос, а ручная модель – запасной резервный агрегат;
  • если дача используется только летом и подведены силовые линии, то энергозависимый вариант также подходит идеально, а ручное приспособление играет второстепенную роль;
  • дачный участок без электричества больше всего нуждается в оборудовании ручного типа.

Для орошения 2-3 клумб еще можно черпать воду ведрами, но чтобы обеспечить полноценный и ежедневный полив грядок, теплиц и газонов, необходим насос. Вот здесь и пригодится модель, для обслуживания которой нужна пара рук.

Сделать простейшую колонку можно самостоятельно, применив навыки сварки и сборки металлических или пластиковых деталей.

Некоторые умельцы сооружают надежное оборудование для скважин и колодцев, исправно служащее годами. Представляем обзор самоделок, для изготовления которых использовался подручный материал.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
