Водонагреватели термекс: ремонт своими руками

Основные сведения об устройстве бойлера

  • накопительные приборы различной емкости;
  • проточные устройства;
  • комбинированные, проточно-накопительные системы.

Своевременная очистка и замена анода продлит срок службы основного элемента.

Независимо от принципа накопления и подачи воды, устройства имеют общие функциональные узлы, которые со временем приходят в негодность, и требуется ремонт водонагревателя Термекс:

Накопитель, состоящий из оболочки, внутреннего бака и теплоизоляционного слоя между ними. Внутренний сосуд выполнен из оцинкованной стали или имеет эмалевое покрытие. Внешняя оболочка из пластика или металла с порошковым окрашиванием.
Нагревательный комплекс в виде одного или двух открытых элементов и анода к каждому из них. Смонтированы электроды с закреплением на одной платформе, которая снимается снаружи, откручиванием крепежа.
Контролирующая процесс аппаратура – температурный датчик, термостаты, электронные системы управления, предохранительный клапан.
Монтажные прокладки, патрубки, краны и вентили для подсоединения прибора в систему.
Электропроводка с предохранителями, щитком, и сетевым обустройством, УЗО и заземляющий контур.

Все внутренние накопительные баки могут быть либо эмалированными, либо оцинкованными. Все они имеют магниевый анод в паре с ТЭНом.

Проточные системы используют сухой элемент в медной оболочке, они не принимают накипь, но разрушаются, если в подводке имеются алюминиевые детали. Вода, проходящая через алюминиевый радиатор, несёт ионы, которые разрушат медный корпус нагревателя.

Первым признаком неисправности станет отсутствие или слабый нагрев воды в накопителе или проточной системе. Проводится анализ возможных неисправностей. Ремонт водонагревателя требуется, если:

  • нет сигнала о подаче питания, нет тока в электрической цепи;
  • питание есть, индикатор светится, а вода не нагревается – вышел из строя ТЭН;
  • отказал термостат;
  • появились протечки или свищи;
  • требуется замена анода.

Для самостоятельного ремонта потребуется минимальный набор инструментов и запасных частей к прибору – запасной ТЭН в сборе с прокладками, магниевый электрод и уплотнители. Для раскручивания крепежа потребуются ключи, для очистки от накипи – щётка, для обследования внутреннего состояния эмалевого покрытия – фонарик. Водонагреватель Термекс 80 литров или другой, ремонтируют своими руками в определённой последовательности:

Если питание не поступает, возможно, неисправна розетка, нет контакта в каком либо проводе сети, или попросту в линии отключили подачу энергии. Найти неполадку поможет внимательность и индикатор тока. Но питание может не подаваться по причине блокировок, предусмотренных в системе защиты от «сухого включения», при низкой изоляции, срабатывании УЗО.

Не греет ТЭН. Сняв с корпуса крышку, освободить доступ к клеммам нагревательного элемента и тестером проверить его на исправность. Если на клеммах напряжение есть, но элемент не греет, он требует замены. В соответствии с инструкцией дренируют систему, сохраняют на любом носителе информацию о расположении проводов, чтобы в последующем подключить правильно. Отсоединяют провода, снимают термодатчики и откручивают фланцевое соединение платформы с нагревательным элементом и анодом. Произвести замену неисправного ТЭНа, одновременно очистить или заменить магниевый электрод. Он крепится в этом же фланце, но снимать его можно отдельно, не разбирая схему.
Течь в уплотнениях, появившаяся в процессе эксплуатации говорит об износе уплотнительных прокладок, которые нужно заменить или сделать подмотку на фланцевых соединениях. Если течь появилась после замены ТЭНа, когда вели ремонт водонагревателя Термекс своими руками, перекосили при неравномерной затяжке фланец. Нужно произвести монтаж заново, заменить прокладку.

Как разобрать водонагреватель с тэном

Схема электрического проточного нагревателя.

Это относительно недорогой вид бойлера, который имеет тэн, прикрепленный на гайки. Данный прибор, как правило, не имеет наружную регулировку. Его отличительной особенностью является наличие шестигранного фланца, раскручивается который ключом на 55 или обычным газовым ключом.

Алгоритм разбора водонагревателя с тэном:

прибор отключают от сети, сливают воду и демонтируют обратный клапан, который будет только затруднять работу;
снимается крышка бойлера, которая прикручивается винтами ближе к патрубкам;
проводится демонтаж термостата;
под водонагреватель подставляют емкость, в которую будут сливаться остатки грязи, воды и накипи;
раскручивают фланец против часовой стрелки (имеющаяся грязь и накипь могут осложнить работу, поэтому их аккуратно счищают деревянным или пластиковым ножом; как только резьба заканчивается, фланец осторожно извлекается);
для того чтобы извлечь тэн, удаляют накипь в изгибах нагревательного элемента и, осторожно раскачивая влево и вправо, вытаскивают нижнюю часть элемента.

Как разобрать водонагреватель (бойлер) экономкласса
Водонагреватели экономкласса отличаются овальной формой фланца, поэтому и принцип их разбора имеет некоторые особенности.

Этапы разбора бойлера экономкласса:

  • прибор отключают от электропитания, сливают воду и, если понадобится, откручивают обратный клапан;
  • возле патрубков слива и залива имеются два винта, которые следует открутить и снять крышку водонагревателя;
  • резким движением вниз снимается термостат и открывается доступ к фланцу, который прикрепляется гайкой к корпусу посредством планки; после того как гайка будет раскручена, можно снять фланец.

Как разобрать водонагреватель медиум-класса
Водонагреватели медиум-класса имеют среднюю ценовую категорию. В комплект с прибором входят фланцы, которые прикрепляются непосредственно к горловине с помощью 6 болтов.

Процесс разбора данного водонагревателя выглядит следующим образом:

  • отключается питание устройства, сливается вода и демонтируется обратный клапан;
  • чтобы снять крышку, находят винты и раскручивают их (местонахождение винтов может быть разным);
  • после этого необходимо извлечь или снять термостат (в зависимости от того, соединяется ли он с тэном проводом или вставляется в него);
  • раскручиваются все необходимые винты или гайки.

Поиск причины поломки

Перед тем, как начать ремонт, необходимо выяснить, в чем причина неполадки.

Предварительно это можно понять без разборки самого аппарата.

Основные неисправности электроводонагревателей – это:

  • аппарат не включается;
  • срабатывает защита от короткого замыкания (УЗО);
  • водонагреватель не греет воду, либо не соблюдает норму нагрева;
  • потек бойлер.

Если появилась течь, необходимо выяснить в каком месте течет. Если это потекла прокладка ТЭНа, то такой дефект легко устраним. Нужно просто ее заменить на новую, тем более, что стоят они копейки.

Стоит заметить:
если вода капает с самого корпуса водонагревателя, то, наверное, проще будет купить новый аппарат, потому что такой дефект практически неисправим.

В водонагревателях в первую очередь выходят из строя водонагревательные элементы – ТЭНы, так как именно они являются основным рабочим элементом конструкции.

Предварительно понять, что вышел из строя именно нагревательный элемент можно по таким косвенным признакам:

  • срабатывает защитная автоматика;
  • выбивает автомат на счетчике;
  • нагрева воды не происходит, либо аппарат плохо греет;
  • шипение водонагревателя и выход воды мутной консистенции с неприятным запахом.

При таких симптомах наибольшая вероятность выхода нагревательного элемента из строя. Это можно определить и по внешнему виду самого ТЭНа – повреждена оболочка.

Иногда ТЭНы перегорают и без видимого повреждения оболочки, тогда это можно определить с помощью тестера.

Если на клеммах омметр показывает бесконечность, значит обрыв нихромовой спирали.

Если же ноль, значит где-то есть короткое замыкание. В любом случае такому элементу нужна замена.

В ряде случаев ТЭН выходит из строя по следующим причинам:

  • ТЭН отработал свой срок;
  • агрегат был включен без воды;
  • водонагреватель находился длительное время в выключенном состоянии, но вода не была слита;
  • резкие перепады напряжения в сети.

В любом случае ТЭН нужно менять. Конечно проще всего воспользоваться услугами мастера, но сменить ТЭН вполне возможно и самостоятельно. Необходимо предупредить, что ремонт нужно делать в определенной последовательности, чтобы не было путаницы. Это является важным залогом успешного ремонта.

Как устроен водонагреватель косвенного нагрева

Со своей стороны, чтобы процесс профилактической разборки и установки водонагревателя электрического накопительного протекал без лишних ситуаций и не навредил устройству, полезно иметь представление о том, как бойлер устроен.

Водонагреватель накопительный — это простой накопительный бачок, эмалированный или из нержавеющие стали (разные изготовители могут использовать разные материалы).

В бачок врезаются две трубки с резьбой: для подачи холодной воды и отбора горячей. Трубка для отбора горячей воды выводится под верхнюю стенку бачка. Трубка подачи холодной воды чуть выступает над нижней стенкой.

Это выполняется для того, чтобы из водонагревателя электрического накопительного выбиралась вода, нагретая до рабочей температуры, которая при нагреве подымается вверх.

Водонагрев в накопительном водонагревателе выполняется с помощью трубчатого компонента водонагрева — нагревательного элемента трубчатого типа, подключенного к термостатическому клапану, регулирующему температуру нагрева. Для понижения агрессивных влияний на элемент нагрева применяется специализированный катализатор — магниевый анод.

Рабочая схема солнечного водонагревателя электрического накопительного.Трубчатый нагреватель с термостатом и магниевый анод устанавливаются на одной панели, закрепляемой в нижней поверхности бачка с помощью болтов. Для этого в бачке предусматривается технологическое отверстие.

Снизу на панели приготавливаются клеммы: для заземления, для подключения электрических контактов к ТЕНУ и световому индикатору работы нагревательного элемента трубчатого типа.

Панель изолируется от воды в бачке резиновой прокладкой.

Панель с клеммами закрывается кожухом с защитной функцией или крышкой.

Накопительный бачок помещается в корпус из металла, оснащенный нестандартными креплениями -кронштейнами для монтажа водонагревателя электрического накопительного к поверхности стены или потолку.

Свободное место между накопительным бачком и железным корпусом наполняется материалом термоизоляционным: пенополистирол, минвата, полиуретан и остальные утеплители.

Все водогреи укомплектовываются вмонтированным термометром и шаровым клапаном подачи холодной воды с предохранителем давления на 6 бар.

Накопительный бачок электро водонагревателя запланирован на давление от 7 до 10 бар. Проектное системное давление городского снабжения воды не будет больше 4 бар.

Строение бойлера

Чтобы в процессе ремонта вы не запутались в многочисленных узлах и деталях бойлера, для начала разберемся в строении прибора:

  • ТЭН – трубчатая нагревательная деталь: чем выше ее мощность, тем оперативнее нагревается вода, но и тем чаще ломается нагреватель.
  • Термодатчик – регулятор температуры подогреваемой воды в накопительной емкости, который может быть представлен или обычной шкалой со стрелкой, или электронным индикатором, в зависимости от модификации бойлера.
  • Шланги слива и подачи – для горячей и холодной воды соответственно.
  • Термостат – капиллярный, стержневой или электронный прибор автоматизации подогрева воды: сначала термодатчик, определив температуру жидкости в баке, включает/выключает термореле, которое далее активирует/деактивирует работу ТЭНа.
  • Изоляция – уплотнительные прокладки, которые служат защитой от протечек в зоне соприкосновения бака и нагревательного элемента. Детали быстро изнашиваются, поэтому требуют частой замены.

Строение бойлера

  • Бак – накопительная емкость из нержавеющей стали с пластиковым, металлическим или эмалированным внешним корпусом.
  • Магниевый анод – стержень, который призван защищать нагреватель и бак от коррозионных процессов.

Устранение поломки

Если диагностика показала, что ток поступает к бойлеру, следует отключить прибор от сети и найти на термостате кнопку термозащиты. Ее следует утопить до щелчка. Если после этой процедуры бойлер начал нормально работать — в ближайшее время следует провести профилактику водонагревателя – очистить ТЭН от образовавшейся накипи и/или заменить анод.

Неисправный термостат легко заменить своими руками. Самостоятельно его отремонтировать практически не реально (в водонагревателях Polaris, Atlantic и т.д. используются электронные термостаты со сложным устройством). Ремонту в домашних условиях подлежат только термостаты, которыми комплектуются водонагреватели Ti-Tech и Ariston.

Самой распространенной причиной выхода из строя термостата является повышенная влажность. При покупке нового термостата следует учитывать некоторые детали:

  • тип термостата, способ крепления и установочные размеры;
  • основные функции;
  • величину тока, на которую рассчитана деталь.

Пришедший в негодность ТЭН можно заменить самостоятельно. Нагреватели фирм Real, Ariston и других марок очень легко поддаются разборке – их можно легко чистить в домашних условиях.

Для замены трубчатого электронагревателя необходимо отключить подачу воды в бойлер.

Это можно сделать, если перекрыть кран либо отключить воду непосредственно от стояка.

Следующий шаг – нужно слить воду из нагревателя и отключить его от сети.

В каких вариантах нужно демонтировать водонагреватель косвенного нагрева

Схема обвязки котла на газе.Магниевый анод в накопительном водонагревателе, используемый для катализатора в целях защиты от ржавчины стенок бачка и агрессивных влияний на нагревательное устройство, нужно иногда менять.

Служебный срок анода обуславливается от качественных свойств воды, используемой в накопительном водонагревателе (рекомендуется ставить на трубку подачи холодной воды специализированный фильтр), рабочей температуры воды, степени интенсивности эксплуатации водогрея.

Обыкновенный срок применения магниевого анода, указываемый в инструкции по эксплуатированию водонагревателя электрического накопительного, не будет больше 6 месяцев. При эксплуатации водонагревателя электрического накопительного в легком режиме магниевый анод скорее всего прослужит без замены 1-1,5 года.

Вместе со сменой анода для предупреждения водогрея следует внимательно почистить пространство внутри бачка от накипи и промыть стены.

Элемент нагрева также нужно очистить при помощи особых химии или обыкновенной железной губкой для посуды.

Добавочная надобность разобрать водогрей появляется в результате аварии, неполадки или реакции водонагревателя электрического накопительного на оригинальные эксплуатационные условия.

В основном, выходит из строя элемент нагрева.

Схема подсоединения водонагревателя электрического накопительного к сети.Если вода из водонагревателя электрического накопительного имеет плохой запах, жёлтый или коричневатый оттенок — это говорит о коррозии и засорении бачка. О том же говорит факт чересчур длинного нагревания воды, возникновения громких инородних звуков в рабочий период ТЕНА.

Нужно быстро разобрать водонагреватель косвенного нагрева, сформироваться с поломкой и ликвидировать ее. Во всяком случае необходимо очень тщательно вымыть водонагреватель косвенного нагрева и удостовериться в чистоте как стен бака накопительного, так и нагревательного элемента трубчатого типа.

Если есть наличие течи в накопительном водонагревателе нужно удостовериться в надежности резиновой гидроизолирующей прокладки. Если будет необходимость прокладку следует изменить.

Если же течь появилась в результате разгерметизации самого бака накопительного, данную неисправность ликвидировать собственными руками невозможно. Это может быть производственный брак — тогда водонагреватель косвенного нагрева должен быть заменен благодаря гарантийным договоренностям.

Порой в результате плохой эксплуатации водонагревателя электрического накопительного могут проржаветь стены бака накопительного. В данном варианте операция замены бака накопительного может стоить подороже нового водогрея.

Распространенные неисправности бойлера Термекс

  1. Вышли из строя электрические механизмы.
  2. Оставляет желать лучшего состояние нагревательного бака ТЭНа. Определить такую поломку несложно – когда Термекс греется, на корпусе загорается индикатор. Если ТЭН в нерабочем состоянии, лампочка себя не проявляет, нагрев воды не осуществляется.
  3. Поломка термостата термореле. Напряжение вроде бы есть, но по факту ТЭН отключен.
  4. Протечки – атакуют Термекс регулярно. Течь образуется на разных функциональных компонентах – возле фланца с крепежом к ТЭНу, на баке. Протечки указывают на износ устройства, несвоевременное техобслуживание или полное отсутствие обслуживания водонагревателя. Возможно, до сих пор не сделано заземление, и это повлекло коррозию.
  5. Накипь внутри прибора.
  6. Не действует магниевый анод.

В ремонте Термекса главное – определить точную поломку, если это сделано, ремонт не составит большого труда. Приглашать специалиста необязательно, тем более что дожидаться мастера наверняка придется не один день. Прежде чем приниматься за ремонт самостоятельно, тщательно изучите внутреннее устройство аппарата, какую функцию выполняет каждая деталь и за счет чего исправно работает. Только получив необходимые знания, можно переходить к действиям.

Бойлер плохо греет воду. Причины и методы их устранения.

Начали замечать, что стали получать меньше горячей воды? Сдается ощущение, что бойлер греет плохо воду? Давайте разберемся, в чем может быть дело:

1 До конца не перекрыт вентиль на общем стояке.

Вентиль или не перекрыт, или находится внерабочем состоянии, тем самым горячая вода уходит к соседям снизу, и вы получаете заметно меньше воды из водонагревателя. Чтобы достоверно определить, уходит ли горячая вода к соседям, необходимо проверить, что горячая/теплая ли труба ниже вентиля. Если труба теплая, то необходимо заменить/перекрыть вентиль.

2 На терморегуляторе изменили температурный режим.

Нередко бывает, что дети/жена/теща изменили температурный режим бойлера без вашего согласия. Тем самым вы стали получать значительно меньше горячей воды. Проверьте, температурный режим остался на прежнем уровне, или изменился в меньшую сторону?

3 Отключен первый нагревательный элемент.

В бойлерах, где установлено два тэна — один нагревательный элемент, возможно, кто-то отключил без вашего согласия. Проверьте это, т. к. один тэн в два раза медленнее нагревает воду.

Ремонт проточного водонагревателя своими руками

Подставьте под бак глубокую емкость, могут политься остатки жидкости. Используя ключ, открутите гайку против часовой стрелки. Для удобства корпус можно снять со стены и установить вверх дном. Теперь можно снять ТЭН

Извлеките его из корпуса — действуйте осторожно, чтобы не повредить элемент. Если деталь не выходит из-за накипи, прочистите немного отверстие, используя пластиковый нож. Эконом-класс Это более современная техника

Чтобы снять крышку, нужно открутить два болта. Они находятся возле заливного и сливного шлангов. Снять термометр можно, потянув его вниз, но движение должно быть быстрым и точным

Эконом-класс Это более современная техника. Чтобы снять крышку, нужно открутить два болта. Они находятся возле заливного и сливного шлангов. Снять термометр можно, потянув его вниз, но движение должно быть быстрым и точным.

Особая гайка крепит планку фланца. Открутите ее и достаньте фланец.

Как устроен бойлер

Перед тем как вытащить деталь, прокрутите ее. Демонтируйте крышку. Снимите термодатчик. Предварительно отключите контакты от нагревателя. Открутите болты фланца, используя торцевой ключ.

Открутите гайку-заглушку. Снимите пластиковые щитки. Где можно найти или как выглядит на этот бойлер аристон инструкция?

Электрический проточный водонагреватель может функционировать у вас на дому полноценно

Отличная статья, но вот только скопировать её нельзя. Да, оно и понятно. Статью готовили не люди – инопланетяне. А они жлобы.

Подскажите в чем может быть проблема: водонагреватель греет, воду набирает, а горячая вода из крана не течет. Все разобрал, почистил бойлер, фильтры – все равно не течет. Чистка не помогла. Как узнать причину поломки ТЭН или реле?

Видео о том, как слить воду с бойлера

Для поиска и устранения неисправностей вертикальный водонагреватель необходимо поставить в удобное положение (чаще всего ремонт проводят при перевернутом вверх ногами устройстве).

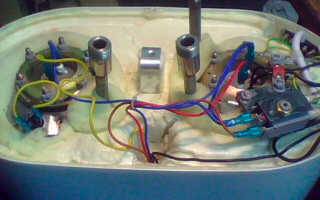

Порядок дальнейшей разборки накопительных водонагревателей Термекс следующий:

  • отвинчивают защитную крышку (часто под наклейками производителя скрываются крепёжные винты). У вертикальных моделей крышка, закрывающая электронные компоненты, находится снизу. У горизонтальных – слева, а у проточных моделей обычно она находится спереди.
  • снимают фастоны (контактные наконечники) с ТЭНа и термостата;
  • откручивают винты крепления нагревателя и защитного термостата;
  • снимают термостат и вынимают термодатчики из корпуса нагревателя;
  • отсоединяют ТЭН, предварительно отвинтив шесть винтов, крепящих его фланец.

Предупреждение

: капиллярные трубки термостата – очень тонкий и хрупкий элемент его конструкции

Проявите максимум осторожности. Повреждённая трубка ремонту не подлежит, термостат придется заменить

Проверка работоспособности термостата и термореле

Для того чтобы проверить термостат, необходимо наличие мультиметра. Ставим на нём режим измерения сопротивлений (предел измерений в сотни кОм). Замеряем сопротивление между входными и выходными контактами термостата. Если прибор ничего не показывает, термостат неисправен. Скорее всего, в нем вышла из строя контактная группа, и отремонтировать его будет невозможно. Такой термостат необходимо заменить на аналогичный.

Защитный термостат можно проверить, используя обычную зажигалку или спички. Нажав кнопку на его корпусе, к наконечнику термодатчика подносят пламя. Исправный термостат отреагирует размыканием контактов и выталкиванием кнопки. Неисправный прибор подлежит замене без вариантов.

Проверка исправности ТЭНа

Для проверки исправности нагревающего элемента также понадобится мультиметр. На нём выбирают режим измерения сопротивлений (предел измерений сотни Ом). Сопротивление на контактах электронагревателя должно быть в несколько десятков Ом.

Если же прибор ничего не показал, это указывает на обрыв нагревающего элемента внутри.

Также меряют пробой электричества на корпус ТЭН. Для этого мультиметр настраивают на предел измерений в тысячи кОм. При замере сопротивления между контактами нагревателя и корпусом ТЭНа, мультиметр должен показать бесконечно большое сопротивление, иначе его придется заменить.

Причины возникновения поломок

Начало разборки водонагревателя Аристон

Несмотря на то, что итальянская компания уже больше четверти века является мировым лидером по производству водонагревательного оборудования, учитывая качество нашей воды и параметры электросети, поломки свойственны и такой надежной технике.

Здесь слабыми местами стали: трубчатый нагревательный элемент, обратный клапан и анод из магния.

Впрочем, это достаточно несложные поломки и они могут быть легко устранены своими руками в домашних условиях при наличии минимального набора «гаражного» инструмента.

Сами баки накопительного типа Ariston имеют довольно простую схему внутреннего устройства для проведения ремонта или профилактики.

Разновидности проточных водонагревателей Аристон представлены здесь: https://teplo.guru/vodonagrevateli/protochnyiy-ariston.html

Причинами поломки водонагревателя являются:

  • образование накипи (коррозии) на нагревательном элементе, жесткая вода ускоряет этот процесс в несколько раз;
  • нестабильное напряжение электросети приводит к выходу из строя электронного блока управления;
  • уменьшение протока воды по причине появления мусора в фильтре и обратном клапане на патрубке подачи воды.

Чтобы вернуть бойлер к нормальной работе, понадобятся некоторые запчасти и его очистка, промывка внутренних стенок от налета твердых солей.

Это важно: когда электроприбор находиться на гарантии, не вмешивайтесь в его работу в этот срок, иначе последует отказ на бесплатное гарантийное обслуживание. Внимательно ознакомитесь с содержимым гарантийного талона, часто замене подлежат только отдельные его части, а не весь прибор, как и в газовом водонагревателе накопительного типа бренда Ariston

Особенности установки водонагревателей Аристон рассмотрены в данном материале: https://teplo.guru/vodonagrevateli/ariston-podklyuchenie.html

Основные признаки неисправной работы:

  • срабатывание автомата после включения бойлера свидетельствует о неисправности электрического ТЭНа, он может сгореть по причине образования на нем накипи или элементарного отсутствия воды;
  • перегрев воды свидетельствует о выходе из строя терморегулятора, причиной его выхода из строя может служить повышенная влажность;
  • нагрев коммутирующего электрооборудования свидетельствует о заниженной мощности розетки, питающей электропроводки;
  • образование потеков на стенках бака и в его нижней части.

Обращайте внимание на электронное табло, которое на многих моделях высвечивает коды ошибок (полный список расшифровки ошибок указан в Инструкции по эксплуатации к прибору). В процессе эксплуатации электроприбора может выйти из строя табло, предназначенное для удобства пользователя (электронный дисплей отражает текущие параметры, режим работы)

Здесь возможно понадобится обратиться к специалистам, хотя на работу водонагревателя эта поломка существенно не влияет

В процессе эксплуатации электроприбора может выйти из строя табло, предназначенное для удобства пользователя (электронный дисплей отражает текущие параметры, режим работы). Здесь возможно понадобится обратиться к специалистам, хотя на работу водонагревателя эта поломка существенно не влияет.

Возможно, Вас заинтересует статья о накопительных водонагревателях Thermex.

Cтатью об установке и подключении водонагревателей Термекс читайте .

Как снять водонагреватель со стены

В задней части бойлера есть пластина с отверстиями для крепежа к стене. При этом в стене закреплены анкеры с крюками, на которых через эти отверстия и подвешен агрегат. Освобожденный от воды нагреватель отсоединяется от труб (с помощью разводного ключа) и  приподнимается, чтобы было легко снимать с крючков.

Крепление бойлера к стене на крюках

Иногда подвешенный к стене прибор дополнительно фиксируется болтами. В этом случае сначала придется отвинтить болты гаечным ключом, после чего снять установку со стены. Снятый бойлер переворачивают и ставят на пол патрубками вверх – так его будет удобнее демонтировать.

Инструменты, необходимые для проведения операции

Все водонагреватели похожи меж собой, поэтому система слива у них одинаковая и для проведения это процедуры потребуется разводной ключ, резиновый шланг и доступ к ванне, в которую и будет стекать вода. Если же вода не будет сливаться в ванну, то необходимо подготовить несколько больших емкостей, чтобы не затопить соседей и просто избежать любых каверзных ситуаций.

Опустошение бойлера

В случае с водонагревателем Аристон понадобятся различные отвертки, шестигранник и разводные ключи разных размеров.

Человеку, который ознакомится с инструкцией и будет придерживаться четкого алгоритма, не составит никакого труда опорожнить бойлер правильно.

Разборка водонагревателя

Самостоятельно разобрать бойлер получится лишь при наличии целого ряда инструментов:

отвертки;

ножа;

резинового шланга;

ключа;

металлического ершика;

анода;

средства для очистки;

емкости для воды.

В первую очередь необходимо устранить действие электрического тока на устройства, то есть обесточить его

Важно помнить, что последовательность шагов разборки бойлера может производиться лишь при обесточенном устройстве. Нарушение данного правила может привести к печальным последствиям. После отключения питания необходимо произвести отключение всех проводов

Для этого требуется убрать крышку с нижней части бойлера и отсоединить все имеющиеся провода

После отключения питания необходимо произвести отключение всех проводов. Для этого требуется убрать крышку с нижней части бойлера и отсоединить все имеющиеся провода.

Третьим этапом производится слив воды по одному из вышеуказанных алгоритмов. Это можно сделать самым доступным и оптимальным образом: сливной кран оснащается подготовленным шлангом, диаметр которого заранее подбирался относительно клапана. (См. также: Как поменять ТЕН в водонагревателе)

Труба, предназначенная для подачи горячей воды, перекрывается, тогда, как труба холодного предназначения отсоединяется от устройства, после чего можно смело открутить клапан. Другой конец шланга протягивается в установленное место для слива воды, это может быть канализация.

После того как вопрос с водой решен, переходим к корпусу, где необходимо найти болты крупного размера, расположенные в нижней части устройства. Прежде чем открутить их, необходимо поставить на пол таз на их уровне. Крепкое прикручивание болтов говорит о качественном устройстве, поэтому не стоит жалеть сил на их откручивание.

Не всегда это сделать удается с первого раза, порою приходится прибегать к снятию устройства, поскольку на весу произвести устранение болтов не получается возможным. После снятия аппарат аккуратно укладывается на мягкую ровную поверхность, где продолжается схватка с болтами до положительного результата. (См. также: Чистка бойлера своими руками)

Следующим этапом является нахождение электрочасти устройства. Как только она найдена, необходимо потянуть за нее, однако не стоит прикладывать слишком много усилий, поскольку есть риск повреждения резиновой прокладки. Анод, удобно разместившийся возле ТЭНа, предотвращает развитие коррозии, поэтому в случае его неприглядного вида лучше всего произвести замену на новый.

Электронагревательную часть рекомендуется прочищать с помощью специальных химических составов. Разумеется, многие прибегают к помощи ножа и металлического ершика. Для наибольшего очистительного эффекта рекомендуется производить чистку и самих поверхностей устройства, налет на которых легко устранить при помощи обычной губки.

Ремонт нагревательных элементов

Понять, что бойлер Термекс 50 литров перестал греть воду из-за неисправного ТЭНа, можно по следующим признакам:

  • На щитке происходит регулярное выбивание автоматики;
  • Постоянно срабатывает УЗО;
  • При случайном прикосновении к воде владелец ощущает удар током.


специальный измерительный прибор

Перед включением устройства следует выбрать шкалу измерений 220-250v , после чего приступают к измерению на клеммах. В случае отсутствия отклонения по напряжению следует искать неисправность в другом месте.

Далее тестер следует перевести на шкалу измерения сопротивления, при этом бойлер следует обесточить, отключив его и от термостата . Затем приступают к измерению сопротивления, для чего тестер нужно присоединить к контактам нагревательного элемента. Если по результатам проверки станет ясно, что здесь имеется сопротивление, то этот элемент находится в рабочем состоянии.

Если прибор ничего не показывает, значит, необходимо установить в водонагреватель новый ТЭН, поскольку этот элемент является неремонтопригодным. Следует сказать, что подобным образом следует действовать в случае, если такая неполадка возникла и нагревателей иных типов.

Если неисправность прибора связана с термостатом и термореле, то для подтверждения этого вначале следует убрать термостат. Далее в тестере выставляют режим измерения сопротивления. Затем его соединяют с контактами термостата и, переведи рукоятку регулировки в максимальное положение, начинают измерения.

По отсутствию реакции можно понять, что этот элемент вышел из строя. Его ремонт невозможен, а потому придется купить новую аналогичную деталь. Если измерительный прибор показал наличие сопротивления, то переходим к следующему этапу проверки.

На термостате нужно выставить значение «min», щупы измерительные устройства соединяются с контактами, а затем, используя зажигалку, начинаем нагревать колбу термостата.

Если он находится в рабочем состоянии, то подсказкой будет срабатывание реле и последующее размыкание цепи, при этом на тестере будет показано, что сопротивление стремится к бесконечности. Если же этого не наблюдается, то, значит, элемент неисправен. В этом случае придется купить новое термореле.

Предварительная подготовка

Подготовка перед ремонтом заключается в следующем:

  1. Отключение водонагревателя из сети. Выдерните вилку из розетки.
  2. Перекрыть обратный клапан и вентили для подачи воды.
  3. Отсоединяется шланг для холодной воды и производится слив жидкости. Ее будет небольшое количество, только остатки в системе.
  4. Отсоединяется шланг горячей воды и производится слив уже той воды, что находится в баке. Если нет отдельного патрубка для слива воды, в его качестве используют обратный клапан, правда вода в таком случае сливается довольно долго.
  5. Необходимо полностью слить воду, после чего водонагреватель снимается. Лучше всего делать это вдвоем, потому что вес водонагревателя достаточно большой и без воды.

Возможно, Вас заинтересует статья о накопительных водонагревателях Термекс.

Статью о том, как правильно заменить тэн в водонагревателе Thermex, читайте здесь.

Как заменить ТЭН?

Для выполнения этой работы необходимо приготовить ряд инструментов:

  • Новый ТЭН;
  • Комплект ключей;
  • Отвертка;
  • Шланг.

Процедура замены

Первым делом следует убедиться, что в баке нет воды. В процессе демонтажа водонагревателя Thermex необходимо придерживаться следующего порядка действий:

  • Вначале необходимо отключить холодную воду.
  • Далее бак освобождают от остатков горячей воды.
  • Находим гайку подвода холодной воды от предохранительного клапана и откручиваем ее, после чего вытаскиваем клапан.
  • Сюда необходимо вставить сливной шланг, а его другой конец соединяем со сливным отверстием раковины или ванной.
  • Проверяем, что проводка отключена.
  • Чтобы остатки воды не оказались на полу, необходимо под водонагреватель установить тазик.
  • Отыскав винт под шильдой, выкручиваем его, после чего убираем пластиковый кожух.
  • Защитный термостат крепится фастонами, которые необходимо вытащить.
  • Добравшись до контактов ТЭНа, можно увидеть три наконечника на его контактах, которые тоже должны быть сняты. Чтобы во время сборки вы правильно их установили, сделайте снимок этого узла до того, как вы продолжите демонтаж.
  • Пластмассовые хомуты необходимо перерезать, затем нужно выкрутить винты, что позволит добраться до датчика электроники, который отсоединяют.
  • Находим шлейф и выкручиваем четыре винта.
  • Отыскиваем прижимную планку, которая удерживается гайкой, после ее выкручивания вытаскиваем ТЭН.
  • Добравшись до бака, удаляем с его поверхности накипь и грязь.
  • Устанавливаем новый ТЭН, после чего собираем бойлер в обратном порядке.
Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
