Зачем и как проводится регулировка карбюратора бензопилы

Конструкция и принцип функционирования карбюратора бензопилы

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

• трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
• диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
• распылитель — механизм впрыскивания топлива в поток воздуха;
• поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.
Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

• «H» — винт, регулирующий максимальные обороты и главный жиклер;
• «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
• третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

• Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
• Положите бензопилу на какую-либо устойчивую поверхность.
• Цепь пилы должна быть направлена в сторону от вас во избежание травм.
• Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
• Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Устройство карбюратора бензопилы

Большинство современных бензопил оснащены почти одинаковыми карбюраторами. Они практически ничем не отличаются друг от друга, и работают по схожему принципу. Единственная разница между камерами разных производителей заключается в материале, из которого они изготавливаются. В дорогих бензопилах американского, шведского и немецкого производства камеры изготавливаются из надежных сплавов, на которые наносятся защитные покрытия. Дешевые китайские и корейские бензопилы оборудуются узлами, изготовленными из дешевых материалов.

Каждый карбюратор состоит из следующих элементов:

• алюминиевого корпуса с цельной конструкцией. Внутри корпуса расположен входной штуцер, главный винт, импульсный канал, болт для регулировки двигателя при работе на холостом ходу;
• дроссельная заслонка – она отвечает за регулировку количества воздуха, требуемого для обогащения топливной смеси;
• диффузор – расположен рядом с входным отверстием камеры;
• распылитель – предназначен для подачи топливной смеси непосредственно в камеру карбюратора;
• поплавковая камера – в ней находиться поплавок, который срабатывает в случае недостаточного количества горючего;
• жиклеры – представляют собой клапаны, которые отвечают за регулировку количеств горючего.

Эта схема карбюратора бензопилы максимально проста и эффективна. В некоторых моделях садовых инструментов она может быть дополнена дополнительными патрубками, сальниками или фильтрами.

Принцип работы карбюратор бензопилы достаточно прост. В момент запуска двигателя открывается воздушная заслонка, расположенная внизу корпуса. При этом в поплавковой и воздушной камерах образуется разрежение, вызванное движением поршня. В результате этого срабатывает штатный диффузор, который начинает всасывать воздух. Количество забираемого воздуха зависит от степени открытия заслонки. При срабатывании поршня через входной штуцер в камеру начинает поступать топливо. Его количество и скорость протекания зависят от положения жиклеров.

В дальнейшем горючее в воздушной камере начинает смешиваться с воздухом. После этого готовая воздушно-топливная смесь проходит через впускные клапаны, откуда направляется в камеру сгорания двигателя пилы.

Три буквы: азбучные истины регулировки детали

Только с правильно работающим карбюратором возможна адекватная работа пилы. Если агрегат неисправен, хозяин несет дополнительные расходы – топливо уходит в разы быстрее!

За регулировку оборудования отвечают 3 буквы. Их можно найти на корпусе бензопилы «Штиль» и любой другой. А именно:

винт с буквой Т отвечает за настройку мотора хода на холостых оборотах

Обратите внимание, на некоторых пилах возможна маркировка буквой S;
винт с буквой Н регулирует максимальные обороты;
винт с буквой L поможет отрегулировать качество топлива, которое проходит через холостой ход.

За регулировку карбюратора бензопилы отвечают маленькие болтики на корпусе агрегата. Чтобы произвести настройку, подберите отвертку нужного размера

Если паспорта нет, то поступите следующим образом:

• закрутите винтики до конца;
• поверните их в обратную сторону ровно наполовину.

Важно: специалисты рекомендуют настраивать оборудование только тогда, когда вы хорошо разогреете двигатель. Делать это нужно хотя бы в течение 10 минут.. Двигатель после пуска сразу выключается? Тогда необходима регулировка болта Т

Его крутят строго по часовой стрелке и после каждого оборота снова проверяют бензопилу на работоспособность. Рано или поздно двигатель перестанет глохнуть

Двигатель после пуска сразу выключается? Тогда необходима регулировка болта Т. Его крутят строго по часовой стрелке и после каждого оборота снова проверяют бензопилу на работоспособность. Рано или поздно двигатель перестанет глохнуть.

Важно: нельзя производить регулировку, если внутрь залит старый бензин, а фильтр воздуха давно нуждается в замене. При таких параметрах настройка будет малоэффективной или не даст эффекта вообще.. На старом топливе и с забитым воздушным фильтром ни одна бензопила не будет работать нормально

прежде, чем настраивать карбюратор, замените бензин и фильтрующий элемент

На старом топливе и с забитым воздушным фильтром ни одна бензопила не будет работать нормально. прежде, чем настраивать карбюратор, замените бензин и фильтрующий элемент

Если с холостым ходом все в порядке, а пила все равно барахлит, отрегулируйте болт L. Крутите его по часовой стрелке до полной стабилизации мотора.

Финальный аккорд настройки – регулировка болта Н. Заставьте пилу действовать на максимуме возможностей. Если мотор гудит слишком сильно и вас это смущает, выкрутите болт Н против часовой стрелки. Мотор слишком (даже подозрительно) тих? Поверните винт по часовой стрелке.

Основная работа по настройке завершена, однако на этом регулировку карбюратора «Штиль» и любой другой модели еще нельзя считать окончательно завершенной.

О процессе в деталях расскажет наша видеоинструкция:

Watch this video on YouTube

Устройство карбюратора на бензопиле Carver

На большинстве современных бензопил (Carver не исключение) стоят или полностью однотипные карбюраторы от одного изготовителя (например, фирмы Walbro), или весьма схожие по конструкции. Но даже при отличиях во внешнем виде корпуса, принцип работы всех карбюраторов абсолютно одинаков.

Но карбюраторы на пилах Carver отличаются от других бензопил доступностью регулировки. Регулировочные винты на большинстве других моделей пил спрятаны под корпус и часто имеют уникальные фигурные просечки. Поэтому регулировать их можно только специальными «фирменными» отвертками, которые продаются в сервисных центрах. Карбюратор Carver регулируется обычной плоской отверткой. Под регулировочные винты в корпусе есть три отверстия. Поэтому карбюратор на бензопиле Carver можно регулировать, даже не снимая кожуха.

Основные узлы карбюратора Carver

Карбюратор бензопилы состоит из следующих основных узлов:

• литой корпус из легкого сплава;
• мембранный насос для ручной подкачки топлива перед запуском (подсос);
• диффузор;
• жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
• поплавковая камера;
• распылитель.

Также в карбюраторах бензопил есть топливные каналы, дроссельная (газовая) регулируемая заслонка, воздушная заслонка, фильтры и регулировочные винты.

Принцип работы карбюратора Carver

После запуска ДВС бензопилы, открывается воздушная заслонка, через неё в диффузор попадает очищенный воздух фильтром тонкой очистки. Туда же через калиброванные отверстия в жиклерах попадает бензин. Количество воздушно-топливной смеси, которая попадает из карбюратора в камеру сгорания, регулируется положением дроссельной заслонки, связанной тягой с рукояткой газа.

Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнении. Бензин перед попаданием в жиклеры проходит через фильтр, что снижает риск засорения калиброванных отверстий в них.

Что регулируют три винта карбюратора L, H, и T.

На старых моделях бензопил всего два регулировочных винта. Один из них регулирует обороты холостого хода, просто приподнимая дроссельную заслонку. Когда он закручивается, проход под заслонкой увеличивается, возрастает подача топлива в камеру сгорания, двигатель увеличивает обороты. По сути, закручивание «прибавляет газ» без нажатия рукоятки газа.

В современных карбюраторах бензопил Carver, винт регулировки холостого хода Т регулирует не положение дроссельной заслонки, а количество топлива, протекающего через жиклер холостого хода.

Винт L внутри имеет острый иглообразный наконечник и регулирует основной проток топлива через калиброванное отверстие жиклера.

В современных моделях таких винта два. Один — L, регулирует основной поток топлива при малых и средних оборотах (не путать с холостым ходом). Второй — Н, определяет подачу топлива на максимальных оборотах.

6 Как настраивать карбюраторы бензопил Штиль популярных моделей

Регулировка карбюратора бензопил Штиль 180, 170 и других маломощных производится только одним винтом – «LD». Им выставляют обороты холостого хода.

Базовая стандартная настройка следующая:

1. 1. Полностью закручиваем «LD» ПРЧС до его плотной посадки.
2. 2. Потом проворачиваем его обратно ПОЧС на 2 оборота.

Если нужно провести дополнительную или другую регулировку, то сначала надо 10 минут прогревать мотор. Затем, если:

• холостые обороты слишком низкие – крутим «LD» ПОЧС, пока не начнет двигаться цепь, после чего проворачиваем этот болтик на 1/2 оборота обратно, ПРЧС;
• цепь инструмента движется на холостых оборотах – медленно крутим «LD» ПРЧС, пока она не остановится, после чего проворачиваем этот болтик еще на 1/2 оборота в этом же направлении.

А лучше настраивать с тахометром, не забывая, что цепь на холостых оборотах двигаться не должна. Максимальные обороты без нагрузки моделей Штиль 180 и 170 – 13500 об/мин. Холостые – 2800 об/мин.

Отрегулировать карбюратор бензопилы Штиль, оснащенной более мощным двигателем, производится так же, как это описано в предыдущих главах. Это относится и к таким наиболее популярным моделям, как Штиль 210, 230 и 250. Для базовой настройки (рассмотрена в третьей главе) «L» и «H» после закручивания отворачивают обратно на 1 оборот. Также встречаются пилы с карбюратором, у которого базовая установка «H» составляет 3/4 оборота. Кстати, эта информация указана на крышке корпуса инструмента.

Угол (шаг) вращения регулировочных болтов во время настройки УПТ – 1/4 оборота. Холостые обороты моделей Штиль 210, 230 и 250 – 2800 об/мин, максимальные без нагрузки – 13000 об/мин.

Регулировка карбюратора

Как мы уже упоминали, производитель выставляет достаточно точные настройки, при которых ваша бензопила должна хорошо работать. Однако в процессе эксплуатации происходит износ отдельных узлов и деталей, нарушаются заводские регулировки.

Если вы заметили, что бензопила работает со сбоями, потеряла мощность, часто глохнет без видимых причин: пришло время произвести регулировку карбюратора.

Винты регулировки карбюратора

Процесс регулировки китайской бензопилы осуществляется при помощи манипуляций с тремя винтами: H (High), L (Low) и T. Винт T, в зависимости от того, где и кем произведена ваша бензопила, может иметь маркировку S или LA.

• High: регулирует работу бензопилы на высоких оборотах, отвечает за работу главного жиклера;
• Low: ответственен за работу движка при малых оборотах, отвечает за жиклер холостого хода;
• T (S, LA): при посредстве этого винта производится регулировка оптимального уровня холостых оборотов;

Приступая к регулировке карбюратора, найдите паспорт бензопилы с таблицей углов поворота регулировочных винтов. Регулировку можно проводить специальной или обычной плоской отверткой.

Пошаговая инструкция регулировки карбюратора:

• Установите бензопилу в хорошо освещенном помещении или на открытом пространстве;
• Следующий этап зависит от бензопилы. На некоторых моделях, регулировку можно производить не снимая защитной крышки воздушного фильтра. Другие производители, закрывают винты кожухом, который необходимо снять;
• Основной этап регулировки начинаем манипуляциями с винтами H и L. Закрутите их до упора. Почувствовав сопротивление, отверните на полтора оборота назад;
• Попробуйте завести мотор. Если он не заводится, добивайтесь желаемого результата проворачивая винт Т по часовой стрелке, не более чем на ¼ оборота;

Таким образом, мы нашли стартовые параметры для начала регулировки.

• Запустив двигатель, дайте ему прогреться на протяжении 8-11 минут;
• Используя винт L найдите самые высокие обороты движка и отверните винт от этой точки на ¼ оборота. При наличии тахометра, эту операцию лучше всего проводить с его помощью;
• Винтом холостого хода (Т) добейтесь нормальной работы бензопилы на холостых оборотах;
• Проверьте приемистость движка, погоняйте его в разных режимах;
• Если поломку не удалось устранить дома, то придется обращаться к опытному механику, который обладает не только знаниями, но и опытом;

Выше приведен процесс регулировки наиболее распространенных карбюраторов, которые устанавливают на бензопилы китайского производства. Процесс регулировки некоторых брендовых бензопил может носить несущественнее отличия.

Как работает карбюратор бензопилы

Для настройки своими силами карбюратора на данной технике не нужно обладать специальными навыками по ремонту моторов. Нужно знать некоторые особенности работы карбюратора, которые касаются процесса смешивания топлива и воздуха, этими знаниями помогут при регулировке, такого узле как карбюратор.

Устройство карбюратора Walbro: 1 — входной топливный штуцер; 2 — импульсный канал мембранного насоса; 3 — впускной клапан; 4 — мембрана топливного насоса; 5 — выпускной клапан; 6 — фильтрующая сетка; 7 — воздушная заслонка; 8 — дроссельная заслонка: 9 — топливный канал: 10 — винт регулировки холостого хода; 11 — игла: 12 — жиклеры холостого хода: 13 — управляющая мембрана; 14 — топливная камора; 15 — главный жиклер; 16 — диффузор; 17 — главный регулировочный винт.

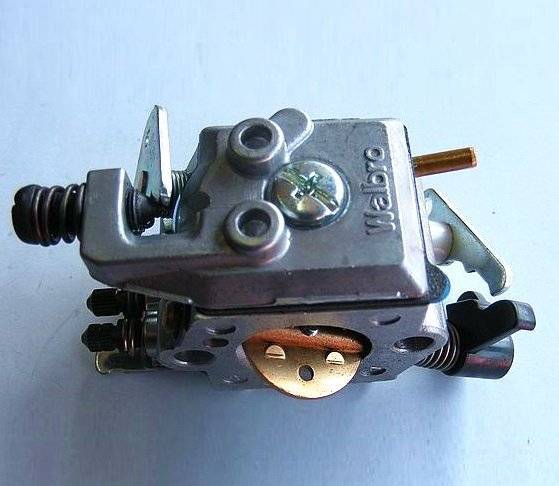

Большое количество бензопил в своём составе имеют карбюраторы марки Walbro, которые производит китайский производитель. Они имеют простое устройство, оно на столько простое, что его можно считать примитивным. В нем есть моноблочный корпус с наличием сквозного отверстия. Внутри отверстия располагается диффузор, который представляет сужение прохода с каналом впрыска смеси, состоящей в нужной пропорции из бензина и воздуха. С обеих сторон имеются заслонки: наименьшая является дроссельной, её функция заключается в регулировании нужного количества смени. Наиболее крупная заслонка является воздушной, её функция заключается в ограничении потока воздуха, когда происходит холодный старт двигателя.

Смешивание воздуха и бензина выполняется в каналах, которые называются скрытыми и мембранной камере насоса. При поворотном движении заслонки в дроссельном узле, происходит увеличение канала, по нему происходит подача топлива в камеру, где выполняется процесс смешивание топлива с воздухом, и далее поступает уже в увеличенном объёме. На узле карбюратора находиться два краника, чтобы подавать топлива на холостых и повышенных оборотах. Когда происходит изменение положения дроссельной заслонки, то подача бензина, то же изменяется согласно пропорциональной зависимости относительно этих двух краников. Особенность данного устройства в том, что на холостых оборотах и когда двигатель находиться под нагрузкой, качество смеси должно изменяться.

Когда вообще необходима регулировка?

Конкретно регулировка карбюратора бензопилы требуется в редких случаях, чаще возникают проблемы, связанные с поступлением топлива или износом деталей. Но иногда «симптомы» указывают на то, что необходимо именно отрегулировать механизм. Вот некоторые признаки:

• После того, как двигатель завелся, он тут же глохнет. Как вариант – вообще не заводится. Причина кроется в переизбытке воздуха и дефиците топлива.
• Увеличение расхода топлива, и как следствие – большое количество выхлопных газов. Это происходит из-за обратного процесса – перенасыщения смеси топливом.

Причины сбоя регулировки могут быть и механическими:

• Вследствие сильной вибрации повреждается защитный колпак, в результате все три болта теряют установленную фиксацию.
• Из-за износа поршневой части двигателя. В данном случае настройка карбюратора бензопилы выручит лишь на время, лучше заменить изношенную деталь.
• По причине засора, который возникает из-за некачественного топлива, окалины или повреждения фильтра. Карбюратор требует полной разборки, промывки и регулировки.

Если бензопила внезапно перестала работать, для выяснения причин необходимо ее разобрать

Как правильно отрегулировать карбюратор на бензопиле своими руками

Заводские настройки карбюратора бензопилы предусматривают оптимальные параметры всасывания топлива и воздуха. Но в процессе работы они могут сбиться из-за вибрации – сдвиг даже на ¼ оборота у любого из винтов может привести к серьезному изменению параметров подготовки топливоздушной смеси и необходимо регулировать карбюратор бензопилы.

Регулировка карбюратора бензопилы производится с помощью трех винтов, имеющих маркировку H (High), L (Low) и S. Последний винт, в зависимости от марки и производителя, может иметь и другие названия, например T или LA.

• H: отвечает за работу главного жиклера и регулирует максимальные обороты.
• L: регулирует положение жиклера холостого хода и позволяет настроить малые обороты.
• S/T/LA: предназначается для того, чтобы регулировать холостые обороты мотора.

Чтобы знать, как правильно настроить карбюратор на бензопиле, требуется технический паспорт – в нем указываются сведения об углах поворота регулировочных винтов. После этого переходим непосредственно к регулировке. Кстати, тут понадобится отвертка для регулировки карбюратора бензопилы или обычная плоская отвертка:

Установите бензопилу на плоскую поверхность, желательно стол или что-то подобное.
ВАЖНО: Бензопила обязательно должна быть расположена так, чтобы шина была направлена в противоположную сторону. Двигатель должен быть заглушен.
Ключом или отверткой открутите крепления крышки кожуха корпуса и снимите его, чтобы добраться до карбюратора.
Снимите воздушный фильтр, что закрывает карбюратор для бензопилы

Производитель может устанавливать сверху карбюратора амортизирующую вставку из поролона – ее нужно тоже убрать.
Теперь начинается настройка карбюратора бензопилы. Винты L и H необходимо закрутить до упора. Закручивайте их медленно и аккуратно, чтобы не сломать.
Примерно на 1.5 оборота открутите оба винта.
Запустите двигатель и дайте ему поработать около 7-10 минут, чтобы он хорошо прогрелся – на холодном двигателе отрегулировать карбюратор бензопилы не получится.
После того, как двигатель прогреется, установите его работу на средних оборотах.
Медленно начинайте против хода часовой стрелки подкручивать винт холостого хода. Крутить нужно, пока мотор не станет работать ровно. В случае, если двигатель начинает глохнуть, требуется продолжить регулировки карбюратора бензопилы и понемногу вернуть винт по ходу часовой стрелке.

После того, как произведена регулировка карбюратора бензопилы китайского производства или любого другого, необходимо «погонять» мотор на разных оборотах.

Почему бензопила стреляет в карбюратор?

Зачастую неисправности карбюратора бензопилы связаны с громкими посторонними звуками, которые доносятся со стороны узла. Их игнорирование приведет к еще более серьезным поломкам, устранить которые будет гораздо сложнее.

В первую очередь, нужно разобраться с причинами посторонних звуков. Первая из них – неправильно выставленное зажигание, из-за которого используемое горючее не успевает вовремя сгорать в цилиндре ДВС. Это приводит к образованию кратковременного стреляющего шума, повторяющегося при каждом цикле подачи топлива в цилиндр.

Чтобы устранить неисправность, нужно настроить зазор между маховиком и штатной катушкой зажигания бензопилы. Для этого необходимо снять левую защитную крышку пластикового корпуса и очистить детали под ним. Справа от катушки зажигания расположены 2 винта, поворачивание которых против часовой стрелки позволит отодвинуть маховик от штатной катушки. Далее к боковой части катушки потребуется приложить шаблон и начать медленно поворачивать заводские винты в обратную сторону. Как только встроенный маховик приблизиться к установленному ранее шаблону вплотную, поворачивание винтов потребуется прекратить.

После регулировки зазора зажигания нужно проверить работу бензопилы. Если она по-прежнему стреляет, значит, нужно осмотреть свечу. Если на ней скопился нагар, то деталь необходимо очистить и полностью высушить.

Еще одна причина, из-за которой используемая бензопила стреляет, заключается в неправильной пропорции приготовленной топливной смеси. Если в ней слишком мало бензина или моторного масла, то двигатель садового инструмента не сможет работать стабильно. В этом случае потребуется полностью слить горючее и приготовить смесь с соблюдением указаний производителя.

Принцип работы карбюратора

Независимо от компании изготовителя, принцип и порядок работы карбюратора двигателей внутреннего сгорания одинаков. Для смешения воздуха и горючего, карбюратор представляет прибор, включающий:

• воздушную трубку с сужением;
• систему подачи топлива;
• регулирующую воздушную заслонку.

Воздух под атмосферным давлением, пройдя воздухоочиститель, подаётся в зону сужения, где его расход регулируется перекрывающей сечение, плоской заслонкой. После сужения в трубе возникает разряжение. В результате вакуум засасывает горючее из трубки топливоподачи, выход из которой регулируется топливной иглой, соединённой с поплавковой камерой жиклером. Устройство карбюратора бензопилы в принципе не отличается от других смесителей топлива двигателей внутреннего сгорания.

Принцип смешения заключается в регулировании воздушной заслонки, уровня поплавка, в зависимости от степени разряжения. Открываем воздух – поступает больше топлива, двигатель увеличивает обороты. Правильное соотношение горючей смеси зависит от точной регулировки карбюратора бензопилы. Если в топливе много воздуха, мощность падает, смесь называют обеднённой. При недостатке воздуха идёт большой расход горючего, неполное сгорание, нагар на цилиндре и выхлоп несгоревшего горючего. Это говорит, что смесь перенасыщенная.

Бензопила Урал по инструкции требует обкатку с применением обогащённой топливной смеси. Поэтому карбюратор с завода поступает с настройкой на период обкатки. При переходе на рабочий режим узел настраивают заново.

Признаки хорошей работы карбюратора бензопилы:

• двигатель работает ровно, напоминая по звуку четырехтактный;
• быстрый набор оборотов;
• на холостом ходу цепь не прокручивается.

Бензопилы Партнёр и Штиль, их регулировки.

В бензопилах Штиль и Партнёр регулировочными винтами H и L выставляется пропорция воздуха и бензина в смеси. При ослаблении винтов смесь обогащается, повышаются обороты. Завинчивание приводит к обеднению смеси и, соответственно, понижению оборотов двигателя.

Настройка карбюратора бензопилы Партнёр на холостой ход осуществляется винтом T (Штиль маркирует эту регулировку буквами LA). Базовая наладка инструмента делается на заводе во время конечных испытаний. В большинстве случаев карбюратор отрегулирован на подачу чуть более обогащённой топливовоздушной смеси, чем оптимально-расчётная. Настройки, установленные заводом-изготовителем, обязательно нужно сохранить в первые несколько часов эксплуатации, в период обкатки. После этого может осуществляться более тонкая регулировка, хотя это не обязательно, пила будет нормально работать и на базовых настройках.

Для тонкого регулирования карбюратора требуется тахометр, кроме того, понадобится техническая документация, чтобы проводить работы в строгом соответствии с требованиями производителя. Лучшим решением будет доверить ювелирную настройку топливной аппаратуры специалистам.

Если всё же решено регулировать самостоятельно, начинать следует с винта L, после чего переходят к жиклёру H, после чего выставляют холостой ход путём вращения винта T (или LA — если это пила Штиль).

Плавным поворотом винта L в обоих направлениях ищется положение, при котором частота вращения на холостом ходу будет максимальной. После того, как эта точка найдена, требуется вывернуть винт L на 1/4 оборота. Если при этом цепь продолжает двигаться при работающем на холостых оборотах моторе, винт T (LA) медленно вывинчивается до момента остановки цепи.

После настройки винтом H максимальных оборотов значение их частоты проверяется по тахометру. Если частота вращения на максимуме не соответствуют значениям, которые указаны в документации, регулировки повторяют. Если на максимальных оборотах смесь оказывается слишком богатой, из глушителя идёт слишком много дыма, при бедной смеси пила издаёт визжащий звук и двигатель излишне греется. Регулировка заканчивается установкой холостого хода — правильным считают положение, если мотор работает ровно на минимуме оборотов и цепь при этом стоит. Установку холостого хода можно посмотреть на видео, представленному далее.

Принцип действия

Предназначение карбюратора — это подготовка рабочей смеси для подачи её в цилиндры мотора. Этой смесью является бензин и воздух в нужных для работы двигателя пропорциях. Если такое соотношение нарушено, то двигатель будет работать не чётко. Когда смесь имеет много бензина, то непрофессиональной терминологией её называют насыщенной, а если, наоборот, мало, то бедной. Но в любом случае сбой в пропорциях рабочей смеси будет плохо сказываться на работоспособности.

Разные модели бензопил могут иметь разные конструкции карбюраторов, но по принципу действия они все идентичные. Воздух через специальный канал перемещается со скоростью, которую можно регулировать с помощью закрывания или открывания заслонки. Бензин, в свою очередь, попадает в карбюратор через жиклёры и смешивается там с воздухом, создавая специальную смесь, которая и поступает в двигатель.

Давление в поплавковом отделении карбюратора, где перед смешиванием находиться бензин, приближено к атмосферному. При открытии заслонки воздуха становиться больше, так же как и бензина, благодаря чему обороты двигателя увеличиваются. В воздушном канале при этом создаётся разрежение и бензин втягивается в поток воздуха. Это и является принципом действия карбюратора.

Для того чтобы бензопила работала ровно и эффективно, а также при этом не было большого расхода топлива, её карбюратор необходимо настроить соответствующим образом. Перед такими работами нужно предварительно проверить воздушный и бензиновый фильтр. Если на них обнаружена грязь, то следует их заменить.

Настройка бензопилы у большинства моделей, как правило, проводится с помощью трёх винтов — высоких и низких оборотов и холостого хода.

О правильной настройке должны свидетельствовать такие признаки:

1. Цепь не должна двигаться на холостом ходу.
2. Мотор работает плавно.
3. При старте тоже не должно быть обрывов в работе.

Ремонт карбюратора бензопилы своими руками нужно проводить очень осторожно, ведь любая допущенная ошибка может привести к серьёзным последствиям, даже до полной поломки двигателя. Если нет достаточного опыта, то лучше обратиться за помощью специалиста

Пилы Штиль и Партнёр

В бензопилах Штиль 250, 361, а также Партнёр 351, 350 регулировка карбюратора осуществляется с помощью винтов Н и Л путём выставления пропорций бензина и воздуха. Если их отпустить, то произойдёт добавление большой части топлива и поэтому обороты будут высокими, в противном случае наоборот, будут падать.

Холостые обороты в бензопилах Партнёр регулируются с помощью винта с буквой Т, а у Штиля, как правило, нужно искать маркировку ЛА. Стандартная настройка бензопилы осуществляется при финальных испытаниях. В основном после таких настроек процент топлива в рабочей смеси больше чем воздуха, что не соответствует оптимальным параметрам. Но их необходимо сохранить в первые часы работы во время обкатки устройства. После этого пилу можно регулировать самостоятельно, но работать хорошо она будет и на заводских настройках.

Но если решено регулировать самостоятельно, то действия требуется совершать в такой последовательности:

• регулировка винта Л;
• потом настроить жиклёр Н;
• после этого переходить к настройке холостого хода с помощью винта Т (если бензопила Штиль — ЛА).

Сначала винт Л нужно крутить в обоих направлениях для того, чтобы найти максимальную частоту оборотов мотора. Если та точка найдена, то тогда этот же винт прокрутить на ¼, тем самым немного сбавив обороты. Если при этом цепь на холостом ходу продолжает двигаться, необходимо немедленно провернуть винт Т (ЛА) до полной остановки цепи.

После настройки максимальных оборотов винтом Н, необходимо проверить по тахометру частоту. В том случае, когда она не соответствует указанным в сервисной книжке, настройку нужно провести повторно. Когда на максимальных оборотах выходит очень много дыма из выхлопной трубы, то смесь слишком богатая топливом, если слышатся шумы и двигатель сильно греется, то наоборот — бедная. Потом нужно отрегулировать холостые обороты. При правильной настройке должно наблюдаться ровное звучание мотора на низких оборотах, при этом цепь не должна двигаться.
