Навесное оборудование для мотоблоков

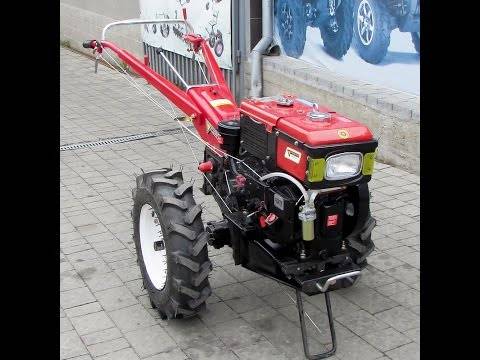

Линейка мотоблоков

Мотоблоки разделяются по мощности двигателя. Чем сильнее тянет мотор, тем эффективнее работает мотоблок. Но нельзя установить сильный мотор на раму, предназначенную для малютки «Крот». Под стать двигателю рассчитываются рама, валы, сцепки и захваты. Мотоблок Салют выпускают как тяжелую и среднюю по мощности технику в своём сегменте. Разработчиком и исполнителем модели является оборонный завод «Салют». В зависимости от установленного на технике двигателя, меняются незначительно силовые характеристики и вес агрегата. Для наглядности основные показатели мотоблока Салют 5 и Салют 100 размещены в общей таблице.

В линейке производимого оборудования используются и другие двигатели, придавая моделям, оснащённым ими лучшие свойства по работоспособности и энергопотреблению. Мотоблоки Салют, оборудованные китайским двигателем Lifan, надёжны, и купить помощника можно чуть дороже 20 тысяч. Для этой модели характерно:

• переключатель скоростей расположен на руле;
• остойчивость за счёт низко расположенного центра тяжести;
• малый радиус разворота и высокая маневренность.

В других комплектациях применяют двигатели Kohler SH265, Honda GC 190, Robin Subaru EY-20.

Отличие мотоблока Салют 5 и Салют 100 в различном количестве скоростей. В остальном они одинаково выполняют весь набор сельскохозяйственных работ с помощью навесного оборудования. Часть рабочих узлов поставляется в комплекте с агрегатом, другая – покупается, или изготавливается самостоятельно. Продуманная конструкция рамы, хорошая центровка делают основной узел устойчивым и многофункциональным. Используя ременный привод, агрегат применяют как энергетический узел для деревообрабатывающих станков. При необходимости транспортировки мотоблок легко разбирается на отдельные узлы.

По теме:

НАЗАД

ВПЕРЕД

1 из 3

Но чаще агрегат выполняет свои прямые функции, используя специальное навесное оборудование для мотоблока Салют. Так, возделывать почву можно серповидными фрезами, которые размельчат и взрыхлят землю на глубину 25-30 см. В зависимости, сколько узлов на валу установлено, за один проход обрабатывается 30, 60 или 90 см. А если почва глинистая, твёрдая, или целина, мотоблок с плугом без труда взрежет и поднимет пласт земли.

Для установки сельскохозяйственных навесных орудий агрегат оборудован специальным переходником. Передача энергии на штифт через ролик отбора мощности позволяет многоцелевое круглогодичное использование мотоблока Салют 100, посмотрите видео :

Дополнительные приспособления

Продаются мотоблоки с минимальным количеством комплектующих. Однако фрезы и стандартного плуга для выполнения всех сельхоз работ недостаточно. Как улучшить мотокультиватор с помощью подручных материалов? С помощь инструментов, которые есть в каждом доме можно расширить возможности мотоблока.
Оборудование, которое можно изготовить самостоятельно:

1. Установка на мотоблок граблей для уборки мусора, листьев, сена. Такое простое приспособление ускорит осенне-полевые работы, позволит за считанные минуты очищать большие участки от мусора. Для изготовления граблей будет нужно: несколько метров арматуры с сечением 8-12 мм и полоска листового металла. Арматура, нарезается на отрезки длинной 10 см и приваривается к пластине в несколько рядов с промежутком 3-5 см. Для увеличения маневренности грабли можно оборудовать роликовыми колесами.
2. Прицеп и телега, помогут перевезти габаритные грузы. Тележку можно изготовить из подручных материалов – швеллера и старых колес от автомобиля, металлического профиля и досок. Сцепление делается стандартным как для тракторов и автомобилей.
3. При желании можно изготовить картофелекопалку, окучник и бороны, которые по качеству не будут уступать покупным.

Плуги для мотоблоков

Еще одно приспособление для обработки почвы с помощью мотоблока — плуг.

Выделяются такие виды плугов:

1. Самый простой в использовании – однокорпусный, так же известный как плуг Зыкова.
2. Реверсивный плуг для мотоблока: поворотные или оборотные. Верхняя часть с загнутым пером, которое в процессе вспахивания переворачивает землю. Универсальное приспособление, которое легко справляется со вспахиванием тяжелых грунтов. Быстро справляется с обработкой участков с глинистой и болотистой почвой.
3. Роторный плуг для мотоблока имеет сложную конструкцию. В зависимости от количества лемех есть двухкорпусные и трехкорпусные модели. Активные лемехи сбрасывают землю только в одну сторону, а пассивные сравнивают грядки и приподнимают их. Обработка земли таким плугом имеет ряд преимуществ: грунт максимально насыщается кислородом; уменьшается износ шин и расход топлива; после обработки не остается больших комьев земли.
4. Ротационный плуг для мотоблока дает неограниченные возможности. Во время работы ось поворачивается, а с ней и пласты грунта. Легко вспахивает даже очень твердый грунт на глубине около 30 сантиметров. Различаются лопастные, барабанные, лопаточные и шнековые плуги. Приспособления первого типа оснащены жестким толкателем, могут состоять из пружинной пластины или быть комбинированными. Агрегаты второго типа оснащены диском с лопастями, вращающимися во время работы. Плуг с дисковым ножом для мотоблока подходит для проведения работ в начале весны, он хорошо справляется с мокрым грунтом.

Любой из вышеперечисленных плугов можно изготовить самостоятельно, учитывая конструктивные особенности и следуя инструкциям и схемам. Так же можно усовершенствовать уже купленный плуг.

Благодаря расширению возможностей мотоблок становится универсальным. Применять его можно для решения самых разных задач от полевых работ до уборки снега в зимний период.

Применение картофелекопалки с мотоблоком

Принцип действия оборудования для сбора картофеля основан на извлечении клубней из земли и просеивания. Сбор урожая ведётся вручную. За каждый проход мотоблока извлекается картофель из одного ряда.

Картофелекопалка для мотоблока Нева вибрационного типа ККМ-1 используется на лёгких сухих почвах с небольшой влажностью. При этом в земле должно быть камней меньше, чем 9 т/га. Устройство состоит из подрезающего лемеха и решетки, на которой земля отделяется, а картофель остаётся на поверхности. Устройство однорядное, с производительностью до 0,2 га/час. Захватывается полоса шириной 37 см, глубиной 20 см, подрезается и пропускается через решетку. Существуют другие модификации, основанные на том же принципе вибрационного просеивания подрезанного гребка.

Похожее действие и у вибрационного устройства, названного Полтавчанкой. У картофелекопалки больший захват, но меньшее углубление. Устройство предназначено для работы в средней по влажности и составу, почве.

Самодельная картофелекопалка для мотоблока

Изготавливать ручную картофелекопалку стоит для компактных участков. Промышленные типы оборудования для больших площадей лучше покупать у производителей.

Простое вибрационное оборудование легко изготовить из следующих материалов:

1. Железного швеллера.
2. Куска стали не тоньше 5 миллиметров. Прочная сталь потребуется для лемеха. Отлично подойдет отработанное полотно от циркулярки или любая другая быстрорежущая сталь.
3. Железных уголков из металлопроката.
4. Стальных или железных прутьев. Лучше использовать и арматуру небольшого диаметра.

Вибрационную модель нужно делать с основы или рамы. В конструкцию обязательно включают:

• основу (вышеупомянутая рама);
• подвесную систему;
• тяги для регулировки;
• подвижные элементы (колеса или грунтозацепы).

Чертеж вибрационной картофелекопалки для мотоблока:

Какие навесные орудия приобретают для мотоблоков Салют

Несмотря на мощный мотор, оснащать агрегат можно только рекомендованными навесными и прицепными орудиями и средствами. Поэтому необходимо изучить характеристику оборудования и приобретать, если оно рекомендовано к использованию совместно с Союзом.

Транспортные приспособления

По теме:

НАЗАД

ВПЕРЕД

1 из 3

Тележка не может быть грузоподъёмностью выше 500 кг. Она оборудуется отдельным тормозом, имеет сидение. Изготовить соответствующий прицеп можно самостоятельно. Компания производитель выпускает адаптированное оборудование. Прицеп ТПМ-350-1 с оцинкованным днищем в длину 1,2, шириной 1,0 метр. Вес изделия 93 кг, стоимость 19 тысяч рублей.

Окучники для мотоблока

Использование окучников при летних работах многогранно. Они подсыпают землю из борозды к растениям, нарезает борозды во время посадки и закрывает их. Поэтому конструкцию окучника подбирают под определённый вид работы. В случае использование как прицеп к тяге с невысокой мощностью выбирают нерегулируемые окучники. Это жёсткая конструкция, углубляющаяся стрелой в почву на нужную глубину. Поднимающиеся вверх, расходящиеся ребра создают борозду, засыпая основания кустов. Такие окучники эффективно работают на ровных рядах с выдержанным стандартным размером.

Другим видом окучника для мотоблока Салют является дисковый. Регулируемые по наклону и расстоянию диски позволят создать ровный гребок. Диаметр диска 40 см, что позволяет выполнить высокое окучивание.. Стоимость приспособлений 800-1700 рублей. Зачастую сельский житель не может обойтись без плуга. В комплекте это орудие не поставляется, стоит около 2 тысяч. Окучники и плуги присоединяются к основному узлу через грядиль и кронштейн.

Оборудование для сенокоса и ухода за газоном

Навесным оборудованием, с приводом через ременную передачу будет роторная косилка и снегоуборщик.

Сенокос это страда. Чем быстрее посуху свалишь траву и высушишь, тем питательнее получится корм. Использование навесов для кошения облегчает, ускоряет процесс заготовки. В зависимости от густоты и высоты травостоя используют сегментные или роторные инструменты. Сегментные косы хороши на ровной площади и невысокой траве. Они идеальны для подстригания газона. Косилки для мотоблока Салют сегментного типа КМ-0,5 постригают короткую траву с мульчированием. Ширина захвата полметра, скорость движения 4 км/час, вес приспособления 35 кг. Стоит оборудование 12 тысяч рублей.

Роторная косилка для мотоблока Салют представляет два диска с ножами, закреплёнными на жёсткой раме. Конструкция называется Заря. Такое приспособление легко справляется с жёсткой старой травой, попадающимися прутьями. Высота резаков настраивается автоматически, приспосабливаясь к неровностям почвы.

Технические характеристики:

• ширина полосы скашивания — 80 см;
• скорость перемещения – 4 км/час;
• высота скашиваемой травы – 100 см;
• вес оборудования — 31 кг.

Купить роторную косилку для мотоблока Салют можно за 14 тысяч рублей.

Для ухода за преддомовой территорией в зимние месяцы можно навесить на мотоблок снегоуборщик, на сухой перил щетку для уборки мусора. Но необходимыми приспособлениями станут грунтозацепы, монтируемые на место колёс. Они проведут прямые ряды при посадке, что значительно упростит уход за насаждениями в период вегетации.

Колёса представляют конструкцию с размерами:

• диаметр – 28 см;
• ширина – 9 см;
• диаметр ступицы 3,4 см.

Перечислено далеко не всё оборудование, которое облегчит жизнь сельчанина с использованием многофункционального мотоблока.

Как увеличить мощность мотоблока с помощью задней скорости

Установка задней скорости на мотокультиваторе еще один способ улучшить мотоблок. От размеров и моделей зависит наличие реверса. Работать может на любом виде техники, все зависит от задач, поставленных перед техникой, будь то легкий или тяжелый мотоблок, или мотокультиватор. Для техники весом до 30 кг нет необходимости в задней скорости, вот на утяжеленном агрегате без нее сложнее выполоть работу.

Редукторы бывают:

• шестеренчатый;
• реверс-редуктор;
• угловой;
• понижающий.

Редуктор шестеренчатый – это передатчик, который работает между колесами и мотором. Реверс-редуктор состоит из муфты, расположенной между шестеренками и находятся на главном валике. Угловой отвечает за работу трансмиссии с двигателем, что сказывается на мощности. Понижающий редуктор отвечает за снижение числа оборотов, что способствует увеличению мощности. Основная задача данной системы – обеспечение заднего хода.
Что бы изготовить данный механизм в домашних условиях, сначала нужно изготовить корпус. Потом подобрать необходимые детали. Но, лучше, купить уже готовый редуктор.

Модели мотоблоков

Первый агрегат был собран в комплектации с отечественной моделью двигателя ДМ-1К. Гильза цилиндра двигателя была чугунной, что существенно увеличивало ресурс мотора. Разработка тяжёлых почв и даже целины была аппарату по силам. До сих пор в сельском подворье можно встретить мотоблок Нева МБ-1.

Большим спросом пользуется модернизированная модель мотоблока. Изменения:

• установлен шестеренчато-цепной редуктор;
• использован импортный двигатель;
• возможность разблокировки левого колеса для лёгкого поворота на малой площадке;
• повышена скорость холостого хода до 12 км/час.

Грузоподъёмность мотоблока Нева МБ-2 стала 300 кг, и это позволило использовать прицепную тележку. После модернизации мотоблок стал пользоваться повышенным спросом, несмотря на существенный рост стоимости. Специалисты оценили повышение эксплуатационных качеств модели:

• увеличение ширины обработки полосы за один проход;
• коробку передач с переключением скоростей – 4 вперёд, 2 назад;
• шкив для передачи мощности на навесное оборудование;
• наличие руля;
• повышение грузоподъёмности по грунтовой дороге до полутоны.

Коренной инструмент, идущий в комплекте с блоком – сабельные фрезы для рыхления верхнего слоя почвы. При увеличении мощности их захват увеличится вдвое с глубиной слоя рыхления 35 см. Посмотрите, как легко работает мотоблок Нева на видео:

Существуют модели МБ-23 и МБ-3. Модель 23 выполняет те же функции, что МБ-2, но установлен двигатель мощностью в 10 л. с. и корпус стал тяжелее. МБ-3 лёгкий культиватор без навесных орудий.

Первая модель снята с производства. Какой из предложенных помощников выбрать землепашцу, зависит от площади угодий и характера работ.

Окучники пропеллерного типа

Приспособления, напоминающие домашний вентилятор, используют в обработке почвы поступательное и вращательное движение. Но устанавливать инструмент можно на агрегат с двухвальным двигателем, имеющим реверс и 2 передачи. Должен быть вал отбора мощности. Окучник пропеллерного типа эффективнее других моделей, но ввиду сложности исполнения стоит дорого. Народные умельцы идею взяли, но инструмент не очень похож на пропеллер.

Для изготовления потребуется качественная сталь, сварочный аппарат и болгарка. На подогнанные к раме оси привариваются детали «пропеллера». За один проход идёт глубокое рыхление земли и переброс её в гребень. Окучиватель для мотоблока изготавливается нерегулируемый, поэтому углы необходимо выставить опытным путём.

Самодельное навесное оборудование для мотоблоков

Для мотоблоков средней и большой мощности сегодня поставщики и производители предлагают огромное количество навесного оборудования и приспособлений, которые обеспечивают механизацию многих операций. Однако, несмотря на столь привлекательные предложения и готовые варианты поставки комплектов многие владельцы предпочитают делать навесное оборудование для мотоблока своими руками. И причина не в том, что самоделки обходятся дешевле. Отнюдь, если брать стоимость материалов, то это абсолютно не так. Проблема кроется в другом. Сделанный своими руками инвентарь для мотоблока, это в большинстве своем универсально подобранные по своим качественным параметрам орудия труда, отвечающие запросам конкретного человека.

Такой подход к формированию парка сельскохозяйственной техники дает возможность учесть в процессе проектирования и сборки инвентаря всех возможных особенностей как участка, так и самого владельца.

Разрабатываемое оборудование для агрегата условно делится на оборудование:

• универсального назначения;
• узкоспециализированной направленности;
• вспомогательное оборудование и устройства, позволяющие упростить управление мотоблоком.

К универсальным средствам относятся прежде всего адаптеры и разного рода прицепы, делающие мотоблок универсальной транспортной платформой как для перевозки грузов, так и в качестве удобного транспортного средства. Отдельные модели мотоблоков способны развивать скорость до 25 км в час. Хотя до комфорта мини трактора здесь еще далеко, но ходить пешком уже не приходиться.

По теме:

НАЗАД

ВПЕРЕД

1 из 3

Узкоспециализированные виды оборудования чаще всего предназначаются для выполнения всего 1 или максимум 2 операций. Однако именно это самые востребованные с точки зрения потребительских качеств инструменты для качественной обработки почвы, выполнения операций по уходу за посевами, заготовке кормов и даже применяемые в строительстве. Отчасти следует заметить, что среди самоделок специального назначения преобладают относительно простые виды инструмента — плуги, фрезы, окучники. Это то, что можно сделать из подручных материалов и при помощи самого простого электроинструмента. А вот более сложные элементы изготавливаются при помощи агрегатов от другого оборудования.

Ну и, конечно, то что облегчает управление — противовес на мотоблок, утяжелители колес и противоскользящие цепи все это позволяет работать с агрегатом круглый год.

Алгоритм действий

Чтобы приступить к сборке дополнительного оборудования для мотокультиватора, понадобится чертеж, в соответствии с которым будут выполнены элементы крепления и сооружение фрагментов. Если есть специальные навыки и опыт самодельный адаптер на мотоблок и чертеж можно выполнить самостоятельно. В случае опасения допустить ошибку, следует брать готовые чертежи. Перед конструированием рекомендуется проконтролировать и сверить соответствие габаритов и цифр.

Инструменты и расходные материалы:

• металлические уголки, профиль квадратный;
• подшипники для рулевого колеса и колонки;
• листы из металла;
• пара колес, желательно на оси;
• сверла, электроды, диски для болгарки;
• крепежные элементы;
• гаечные ключи различных размеров;
• сварочный электроаппарат;
• смазочные составы – солидол;
• болгарка;
• шуруповерт;
• дрель.

Ход работ:

1. Начало работ – изготовление рамы. Выполняется конструкция из нарезанных частей выбранного стального стройматериала. Металл нарезают нужной длины при помощи болгарки. Скрепляются фрагменты болтами или сваркой.
2. Отрезок квадратного металлического профилированного изделия 1,8 м приваривают к металлопрофилю длиной 60 см. Элементы располагают перпендикулярно. Данный фрагмент послужит креплением для шин. Стойка колеса должна составлять в высоту не менее тридцати сантиметров.
3. Приваривают распорки к основному каркасу и втулкам колес. Размер каркаса составляет 40х40 см, он может изменяться в зависимости от индивидуального проекта.
4. К краю рамы приваривают профиль. Осевые трубы скрепляют болтами.
5. К каркасу сваркой присоединяют рычаг управления. Чтобы увеличить показатели мощности при управлении, рычаг сооружают с одним или несколькими коленами с длиной 70-80 сантиметров. Коленные фрагменты скрепляют болтами. Размеры адаптера для мотоблока, рекомендуется сверять с чертежами и схемами, ведь они помогут создать безошибочную конструкцию своими руками.
6. В качестве подставки под сиденье служит труба длиной 30-40 см, ее приваривают к основному каркасу. С сиденьем для водителя техникой легче управлять в процессе огородных работ.
7. Сцепную часть механизма приваривают к мотоблоку сзади. Крепление изготавливают из стального либо чугунного материала. Для соединения запчастей применяют электросварочный аппарат. Крепеж является важным составляющим узлом, который осуществляет надежную сцепку. Наиболее подходящим является П-образный соединительный узел. Благодаря этой запчасти транспорт становится устойчивым.
8. Колеса на адаптер к мотоблоку подойдут двух типов – резиновые или металлические. Последний вариант используют для проведения работ в полевых условиях. Резиновое колесо имеет глубокий протектор, что позволит передвигаться по грунтовому дорожному полотну и при необходимости проезжать по бездорожью. Радиус колес подходит от 15 до 18 дюймов. Подходят колеса от отечественного автопрома – «ВАЗ», «Москвич».
9. Полученное устройство обрабатываю грунтовкой и красят. Такая методика позволит предотвратить появление коррозии металла.

Навесные орудия в комплектации мотоблока

В комплекте с мотоблоком идёт только минимум навесов, которые позволят освоить технику и понять её ресурс. Самым существенным для передвижения по полям и бездорожью является наличие колёс большого диаметра и с самоочищающимся глубоким протектором. Такое рифление обеспечивает хорошее сцепление с почвой, увеличивает проходимость агрегата. В наборе имеется 4 культиватора, навешиваемых по 2 с каждой стороны, ведущих обработку 60 см почвы. Для большего захвата 2 культиватора нужно будет прикупить. В комплект входят:

• фрезы;
• сошник;
• сцепка для оборудования.

Для полного использования ресурса мощного мотоблока необходимо приобрести или изготовить навесные и дополнительные приспособления.

Для обработки земли потребуется плуг, окучник, лущильник. А для уборки урожая потребуется картофелекопалка. Для сенокосной поры использование косилки, граблей, сегментной косы для стрижки газонов избавит от необходимости приобретения узкоспециализированных инструментов.

Транспортная тележка в сельском подворье поможет справиться с перевозкой урожая до хранилища, сена до места складирования. Зимой, приспособив роторный снегоочиститель, в пять минут навести порядок в подворье после снегопада.

Вспомогательное оборудование для мотоблока

В числе необходимых усовершенствований мотоблока в виде навесного оборудования рекомендуется сделать, кроме всего вышеперечисленного, следующие элементы:

• колеса с грунтозацепами для работы на рыхлой почве;
• подъемник;
• навесной ковш-отвал для уборки снега.

Для конструкций колес, используемых в качестве движителей мотоблока на пашне используют колеса с резиновыми покрышками. Как самому сделать колеса для мотоблока с грунтозацепами подскажет опыт и умение работать с готовыми конструкциями, например, со стальными дисками от автоколес.

Для этого нужно:

• 2 стальных диска от легкового автомобиля;
• уголки 25х25 см;
• электросварка;
• болгарка;
• рулетка и карандаш.

Уголок разрезается на отрезки по 35-40 см. Обода диска размечаются на равные сегменты. Лучше всего, если их будет 8 или 10. Делаются отметки  и в местах отметок привариваются уголки.

https://youtube.com/watch?v=7D99z2z3AZE

Подъемник своими руками для мотоблока лучше сделать из отрезка трубы диаметром 100 мм. Сам подъемник делается в виде ролика на кронштейне. Он в случае необходимости изменяет свое положение и дает возможность поднять мотоблок на опору. В обычном положении вал-подъемник находится впереди агрегата и используется как опорный каток при преодолении канав и рытвин.

https://www.youtube.com/watch?v=JhPvReKfbI0

Ковш для мотоблока своими руками рекомендуется собрать в том случае, если планируется использовать его в качестве снегоуборочной машины.

Ковш можно сделать:

• из листового металла толщиной 1,5-2 мм;
• жесткого пластика с ножом в нижней части из металлической полосы;
• из фанеры толщиной 8-10 мм или плиты OSB 10-12 мм.

Ковш жестко закрепляется на раме мотоблока. Для облегчения работы можно сделать поворотное устройство для изменения угла наклона режущей плоскости к поверхности дороги.

Усовершенствовать домашнюю мототехнику под свои требования можно без больших затрат. Ведь навесное оборудование на мотоблок можно собрать самостоятельно, все сделав своими руками.
