Водосливные системы для кровли

Пошаговая инструкция монтажа

Как и любой другой процесс, этот требует некоторой последовательности. Поэтому оптимальным вариантом будет рассмотреть весь процесс сборки пластиковых или металлических водостоков именно по этапам. Начинается, все как обычно, с подготовки. Для этого должна быть изготовлена схема системы, или план. Дальше по ней проводят расчеты, а также закупают материал согласно расчетам.

Когда все это сделано и весь материал уже имеется, то можно приступать к непосредственному монтажу.

Монтаж крепежных элементов

Монтаж водостока своими руками начинается с того, что устанавливаются кронштейны. Надо сразу сказать, что сегодня промышленность выпускает большое разнообразие разных типов кронштейнов. Выбор будет зависеть, главным образом, от того, на какое место этот кронштейн планируется крепить:

• Стропильная система;
• Стена.

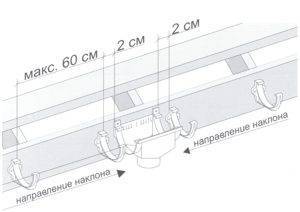

Расстрояние между кронштейнами

В том случае, если длина желоба будет больше 20 метров, то рекомендовано делать два уклона по 10 метров, соответственно, и сливных труб будет тоже две.

Кронштейны следует крепить на расстоянии в 50-60 см друг между другом. Очень часто получается такая ситуация: кронштейны планируется крепить к стропилам, а те расположены с расстоянием в 120 см. При этом сами держатели нужно крепить через каждые 50-60 см. в таком случае поступают очень просто – используют два разных типа держателей. При этом одни необходимо монтировать на стропила, а другие – на стены.

Установка воронок

Устройство водосточной системы подразумевает установку водоприемных воронок. Это элементы, которые служат для приема воды из желоба и направления ее в сливную трубу. Сразу нужно сказать, что воронки крепят только в местах крепления сливных стояков, что должно быть понятно из вышесказанного.

Кроме всего прочего, часто воронки служат соединителями пластиковых желобов. В таком случае необходимо начинать работу именно с них.

Установка воронки

Для этого в воронках, в тех местах, в которых к ним будет крепиться желоб, вырезается специальное отверстия, при этом края после работы зачищаются. Для крепления пластиковых воронок используют клей.

После того, как удалось сделать все эти процедуры, воронка оснащается специальной сеткой, которая не будет пропускать различный мусор в сливную трубу.

Работа с желобами

Желоба, как и сами трубы, могут быть как прямоугольной формы, так и круглой. В зависимости от этого выбираются нужные крепежи под них. Поскольку речь о таких фиксаторах шла немного выше, то сейчас остается сказать, что желоба просто вставляются в них.

Те края, которые остаются неиспользованными, закрываются специальными заглушками.

Соединение желобов

Процесс соединения желобов

Если соединение желобов осуществляется не через воронку, то сделать это можно только при помощи специального доборного элемента, который называется соединителем. Он одевается на два торца разных желобов и скрепляет их, образуя замочное соединение.

Установка колен

Колено может иметь прямоугольную или круглую формую в зависимости от формы воронки. Вообще, перед тем, как установить водосточную систему, следует определиться и с ее материалом, и с ее формой и другими параметрами.

Установка колен

Итак, колено одевается прямо на воронку снизу. Колено нужно для того, чтобы направить сливную трубы в сторону к стене. Это позволит закрепить ее специальными хомутами. Колена могут иметь разные углы.

Монтаж стояков

Итак, после того, как коленья были присоединены, можно приступать к установке стояков. Сделать это довольно просто. Сначала стояк крепиться к колену снизу. Дальше он сам закрепляется хомутами. После этого к установленной части трубы приставляют еще одну, если это необходимо, то есть в том случае, когда высоты первой части не достаточно.

Как работать с хомутами

Отдельно следует рассмотреть вопрос о хомутах. Сразу нужно сказать, что для кирпичных и деревянных фасадов используют разные элементы. Однако, как правило, хомут представляет собой две дуги, которые одевают на стояк с двух разных его сторон, затем фиксируют. Фиксация осуществляется при помощи двух болтов, которые закрепляются на концах дуг.

Конечный элемент – слив

Слив по форме очень напоминает колено. Собственно и функции у него такие же – он служит для поворота стояка, только на этот раз уже в сторону от стены.

Слив водостока

Труба и слив устанавливаются так, чтобы от края последнего до отмостки было около 40 см.

Шаг 2. Подбираем нужное крепление

Каждый кронштейн подбирается к сечению пластиковой трубы и по определенным параметрам, как способ монтаж, планируемая нагрузка и эстетический момент. Поэтому есть свои кронштейны для желобов с квадратным, трапециевидным, круглым сечением и держатели для труб с необычной формой.

К примеру, стандартное крепление для пластиковых водостоков выглядит так:

Чаще всего для пластиковой водосточной системы используются пластиковые крюки. Вся конструкция кронштейна усиливается вертикальными ребрами, и они способны выдерживать довольно сильные нагрузки.

Но крюки для пластикового водостока не обязательно должны быть изготовлены из такого же материала, металл тоже замечательно подходит:

Но чаще всего пластиковые водостоки  выполняют в виде цилиндра, прямоугольного короба или треугольной призмы:

Всего вариантов крепления водостока из пластика у вас несколько:

Итак, крепление на месте, переходим к установке желобов и вертикальных элементов.

Как собрать водостоки своими руками — пошаговое руководство

Отвечая на вопрос, как правильно собрать водосточную систему, следует отметить, что монтажные работы требуют последовательного выполнения всех действий.

На первом этапе работы устанавливают крюки. Эти элементы могут быть короткими, длинными и регулируемыми. Крепление крюков выполняется на нижнюю доску обрешетки, к стропильной ноге или на нее. Каждое крепление выполняется отдельным видом крюка.
Проводят расчет угла наклона крючков, в идеале этот параметр равен 3 мм на каждый погонный метр. Крюки нужно разложить рядом, пронумеровать и отметить линию сгиба
Используя приспособление для загиба крюков, выполняют отгибание по отметке.
При фиксации первого крюка обращают внимание на следующее: внешняя сторона желоба должна располагаться от визуального продолжения крыши на расстоянии не более 2,5 см.
Между крюками выдерживают промежуток около 90 см, наклоняя систему на 3 мм на каждый погонный метр крыши. Установка крайних крюков проводится на расстоянии 10-15 см от края крыши.
Устанавливая крюки на стропильную ногу или рейку обрешетки, следует выполнить врезание, чтобы совместить поверхности элемента и места крепления.
Чтобы вставить воронку в желоб, требуется сделать надрезы
Для этого делают отметку карандашом или маркером и делают прорезь ножовкой. Клещами придают воронке соответствующую форму и удаляют заусенцы.
Металл в месте среза необходимо обработать краской или составом для защиты от коррозии. Крепить воронку вначале нужно с внешней стороны желоба, а затем зафиксировать специальной клеммой на внутренней стороне.
Перед тем, как устанавливать желоба водосточные, нужно поставить заглушку на торцевую часть каждого желоба, прижимая ее руками или подколачивая резиновым молотком

Готовый водосток укладывают, слегка нажимая на желоб около каждого крюка.
Очень важно, чтобы составляющие элементы системы были присоединены к желобу до момента окончательной установки водосточной системы на крыше.
Соединять желоба между собой нужно посредством соединительных замков, поэтому при установке между торцевыми концами необходимо наличие свободного промежутка около 3 мм. Уплотнительную деталь промазывают герметиком, нанося линии в центральной и боковой части

Затем заднюю часть замка крепят на внутреннюю часть желоба и прижимают всю деталь, двигаясь к внешней части конструкции. Замок защелкивают, фиксируя прижимными деталями.
Аналогичные действия выполняют в процессе установки угловых элементов в местах сгиба водосточной системы. В обоих случаях оставляемый промежуток выступает в качестве компенсационного шва, препятствующего разрушению или деформации водостока.
Работы проводятся согласно схеме монтажа водосточной системы. Трубные элементы крепятся к стенам посредством хомутов, расположенных с шагом 2 метра, а они в свою очередь фиксируются дюбелями.
Стоки следует закреплять не ближе 4 см к стене. Обрезать трубы следует ножовкой, при этом следует помнить, что нельзя делать разрез с более узкой стороны.

Составлений проекта водосточной системы

Для частных домов наиболее распространенной является водосточная система наружного типа. Она более простая и ее не так сложно монтировать своими руками. Однако и ее установке предшествует проектирование. При составлении проекта необходимо учитывать вид и площадь крыши, материал кровли, финансовые возможности владельца, а также внешний вид дома.

Водосток Брно, Чехия

Эти показатели важны не только для определения количества необходимых элементов водосточной системы, но и материала, из которых они изготовлены.

1. Самым недорогим вариантом, который популярен в области жилищно-коммунального строительства, является водосток из оцинкованной стали. Но в частном строительстве этот материал не пользуется популярностью, так как подвержен коррозии и издает много шума во время дождя, а стыки между элементами не очень плотные и часто дают течь.
2. Более дорогим вариантом является водосточная система из металла с полимерным покрытием. Помимо цены, у нее есть еще один небольшой недостаток – ежегодно элементы рекомендуется покрывать антикоррозийной смазкой. Но при этом такой материал имеет множество цветов и устойчив к перепадам температур.

3. Легче всего осуществлять самостоятельный монтаж водосточной системы из пластика. Этот материал является наиболее подходящим вариантом для кровли из гибкой черепицы, так как с нее со временем смывается абразивная крошка, которая негативно сказывается на металлическом покрытии, но не влияет на пластиковое. Минусом пластиковых элементов является чувствительность к морозам.

4. Очень редко применяется медная водосточная система. Она долговечна и облагородит внешний вид дома, но является дорогостоящей. Медные водостоки применяются для элитного жилья.

Кроме выбора материла, на этапе проектирования необходимо определиться с количеством структурных элементов и схемой водосточной системы. Это зависит от конфигурации крыши и длины ее свеса:

• каждый скат должен быть оснащен желобом;
• если длина свеса не превышает 10 м, то достаточно одной водосточной трубы на конце каждого желоба;
• при более длинном свесе желоб должен иметь по водостоку на каждом конце.

На основе этих данных на бумаге составляется схема, отражающая все элементы водостока на вашем доме.

Материалы и инструменты

Составные элементы водосточной системы

После того как вы сделаете чертеж вашего дома с будущей водосточной системой, можете приступать к закупке материалов и подготовке необходимого инструмента.

В зависимости от конфигурации размеров дома и крыши вам могут понадобиться следующие элементы:

• желоба, которые могут быть полукруглого, прямоугольного и трапециевидного сечения;
• наружные и внутренние уголки для желобов;
• соединительные замки;
• заглушки;
• воронки;
• трубы для водостоков;
• поворотные колена для водосточных труб;
• отвод для слива;
• хомуты для крепления водостока (минимум по 1 на каждые 200 см трубы);
• крюки для монтажа желобов (по 1 на каждые 60 см пластикового или 80 см металлического желоба).

Инструменты для монтажа водосточной системы

Для комфортной и правильно выполненной работы понадобятся такие инструменты как:

• строительный уровень;
• мерная рулетка и простой карандаш;
• ножовка, нож с острым концом и лезвием
• молоток с резиновым и металлическим бойком;
• шуруповерт;
• саморезы.

И не забудьте подготовить надежную лестницу.

Проводим монтаж водосточной системы своими руками

Перед началом работ рекомендуется подробно ознакомиться с инструкцией по установке.

Схема проведения монтажа водосточной системы включает в себя несколько этапов:

1. Необходимо соединение основных креплений с крышей. Для фиксации желоба к крыше существует большое количество крепежных деталей. Всегда необходимо создавать небольшой наклон. Это поможет воде беспрепятственно стекать. Чаще используется кронштейн для водосточного желоба. Его располагают через каждые 50 см.
2. На этом этапе к трубе водостока присоединяется воронка. Это промежуточное звено, соединяющее желоб и трубу. В случае с металлической воронкой используют специальные фиксирующие приспособления. Воронку из пластика крепят с помощью строительного клея.
3. Далее крепление водосточного желоба своими руками проводят к крыше. Он укладывается на кронштейны и фиксируется специальными деталями.
4. Для герметизации пользуются специальными заглушками. Такое изделие по краям имеет резиновые уплотнители. Если грамотно выполнить стык, то вода протекать не будет.
5. Осуществляется соединение отдельных участков желоба. Для этого используется специальная технология.
6. Колено соединяется с воронкой.
7. Крепятся водосточные трубы. Полый цилиндр соединяют с коленом с помощью хомута. При необходимости удлинить восток, вставляется труба меньшего диаметра.
8. Какой будет использоваться хомут, зависит от материала стены дома. Конструктивно он имеет вид кольца, на котором расположено два болта. Хомутом труба фиксируется на одном месте.
9. Устанавливается самое ближнее к земле колено. Расстояние до земли составляет 30 см.

Рекомендуется устраивать водосток еще до того, как крыша будет покрыта основным материалом. Но можно его выполнить и при уже готовой крыше. Но при этом имеются определенные нюансы. Если нижний ряд черепицы можно снять, то проблем с установкой быть не должно.

Когда водосток смонтирован, испытывают его на прочность. Для этого заполняют водой. Если недостатков не обнаруживается, это будет говорить о том, что такая система прослужит хозяину долго. Ее работоспособность не будет зависеть от количества осадков.

Некоторые рекомендации

Металлический водосток кровли важный элемент крыши. Он позволяет защитить все строение от влаги и продлить срок его эксплуатации. Но чтобы водосток хорошо справлялся со своими обязанностями нужно его монтаж выполнить правильно. Для этого нужно воспользоваться следующими рекомендациями от профессионалов:

• лучше всего приобретать все элементы металлического водостока у одного производителя. В этом случае и монтаж пройдет без особых проблем, и внешний вид готовой крыши порадует вас;
• желоба водостока должны быть расположены под определенным наклоном. Чтобы все было сделано правильно, можно воспользоваться следующими советами. Нужно заранее рассчитать длину участка желобов, и определить на какой высоте должны располагаться первый и последний кронштейн. Отметив эти точки на обрешетки или стропилах, между ними натягивается нитка. Так можно легко определить места расположения остальных кронштейнов и сделать весь металлический водосток с нужным уклоном;
• не допускается увеличивать расстояние между точек крепления желобов более чем на один метр. Если нарушить это правило, то водосток может прогнуться. В результате получится застой воды и протекание всей системы;
• места стыков желобов водостока должны располагаться минимум на расстоянии десяти сантиметров от кронштейнов;
• железная водосточная труба должны быть смонтирована строго вертикально. Для этого нужно использовать отвес;
• водосточная труба может состоять из нескольких частей. При соединении нужно чтобы верхняя часть заходила внутрь нижней. При этом, под каждым таим соединение устанавливается хомут, которые крепить всю конструкцию к стене дома;
• внизу водосточной трубы устанавливается сливное колено. При этом расстояние от точки выхода до отмостки должно быть 20-30 сантиметров. В этом случае вода из водостока будет направляться «подальше» от фундамента;
• очень хорошо, если на участке имеется дренажная система или ливневка. В этом случае выходные концы металлического водостока направляются туда. Такой вариант надежно защитить фундамент дома и не позволит образовываться на участке лужам;
• при монтаже следует следить за температурой окружающего возраста. Металлический водосток нежелательно собирать при температуре ниже минус пяти градусов. В такой ситуации на местах стыков может образовываться лед, которые при таянии нарушит герметичность всей системы.

Видео по теме:

После проведения монтажа каждого участка желательно провести испытания. Например, после укладки желобов металлического водостока в него выливается небольшое количество воды. Так можно проверить и герметичность стыков, и правильность уклона.

Какими бывают водостоки

В основу классификации видов водостоков для крыши положены два признака, определяющие характер технологии при монтаже системы. К первому признаку относят способ изготовления. В соответствии с этим различают самодельную водосточную систему и изготовленную в промышленных условиях.

Самодельная водосточная система

Преимуществом водостока, изготовленного своими руками, является возможность выполнения его по собственному вкусу. Характер выполнения зависит от творческой фантазии владельца дома. Самодельная система не сопряжена со значительными затратами. Более того, допускается монтаж водосточной системы по схеме, которая наиболее удобна для владельца загородной недвижимости и учитывает все особенности данного строения. К недостаткам такой конструкции относят усиленный контроль за эффективностью работы.

Чаще всего выполняются из оцинкованного железа, а такой материал способен прогнивать. Во время монтажа металлического водостока для крыши своими руками возникает проблема соединения элементов конструкции, так как железо плохо гнется. К тому же, внешний вид таких систем носит не респектабельный характер.

Заводская водосточная система

У заводской системы выдержаны все стандарты и параметры. Даже при использовании элементов разных производителей, проблем со стыковкой не возникает. В зависимости от применяемого материала система может изготавливаться из пластика и металла.

Пластиковые ливневки

Пластиковые водостоки для крыши удобны при монтаже своими руками. Они устанавливаются с помощью клея или с применением уплотнительных резинок.

Ливневки из пластика обладают определенными преимуществами:

1. Для них не страшен ультрафиолетовый свет. Водосток из пластика исправно прослужит весь срок эксплуатации, при этом сохранит свои качества и внешний вид.
2. Пластик не подвержен коррозийным процессам.
3. Если монтаж водосточной системы своими руками осуществляется с помощью клея, то такая конструкция не нуждается в постоянном уходе. При установке используется «холодная сварка», которая происходит на молекулярном уровне.
4. Пластмассовые сточные системы обладают высокой прочностью.
5. Они легкие, поскольку имеют незначительную массу.
6. Эксплуатация осуществляется в широком диапазоне температурного режима. Это позволяет использовать их в различных климатических зонах.
7. Монтаж водосточной системы на крыше своими руками не сопряжено с особыми сложностями.
8. Готовые изделия обладают богатой палитрой цветов.
9. Пластиковые конструкции комплектуются большим разнообразием элементов. Их без проблем можно смонтировать на ломаной крыше. Сама готовая система при этом может иметь сложную конфигурацию.

Как и любое изделие, она не лишена недостатков:

1. Пластик не обладает достаточной стойкостью к механическим воздействиям. Такие системы не монтируются на домах повышенной этажности. Они применимы лишь для малоэтажного строительства.
2. Если водосливные системы для кровли, изготовленные из пластмассы, выходят из строя, то отремонтировать их нельзя. Разрушенный пластик не восстанавливается.
3. При установке конструкции из пластика на резиновых уплотнителях, требуется их постоянная замена. Это крайне неудобно, поскольку всю систему приходится разбирать и собирать.
4. Материал имеет высокий коэффициент линейного расширения.

Металлические ливневки

Ливнестоки для крыши также  выполняются из металлического профиля. Материалом изготовления для такой системы служат медь и цинк. Существует вариант, имеющий полимерное покрытие.  Различаются они стоимостью и сроком эксплуатации.

Положительные моменты водостока из металла сводятся к следующим позициям:

1. Достаточная прочность системы.
2. Такой водосток надежен в эксплуатации.
3. Водосток из металла способен выдержать значительную снеговую нагрузку.
4. Такой водосток не сгорит, если случится пожар.
5. Широкий разброс показателей температурного режима.
6. Подобные конструкции обладают стабильными размерами.

К недостаткам относятся следующие моменты:

• водосточная система отличается высокой стоимостью;
• такой водосток обладает значительной массой;
• монтажные работы отличаются определенной сложностью;
• незначительный выбор цветовой гаммы;
• если повредить защитный слой, труба проржавеет.

Трудно определить, какая система лучше. Все зависит от конкретных условий. Также влияние на выбор оказывает регион, где она будет эксплуатироваться.

Как собрать и монтировать водосток на крыше

После того, как все детали готовы, можно переходить непосредственно к сборке водосточной конструкции. При рассмотрении вопроса о том, как правильно сделать водосток с крыши, следует учесть, что установочные работы имеют определённые нюансы в зависимости от выбора тех или иных крепёжных деталей, а также от того, на каком этапе монтажа кровли производится сборка водостока.

Наиболее практичным вариантом можно считать установку на крайнюю перекладину, либо на стропильную систему скатных крыш, предшествующую креплению самой кровли. Кронштейны в этом случае после фиксации закрываются карнизной планкой, выполняющей функцию заслона от прямого попадания осадков.

Существуют и другие технические решения по поводу того, как крепить водосточную систему. Например, кронштейны могут крепиться на карнизную планку, которая в этом случае изготавливается из досок.

В различных ситуациях вопрос о том, как правильно крепить водосток, может иметь различные решения, однако в любом случае следует уделять пристальное внимание тому, чтобы стекающие с крыши водные массы попадали именно в канал желоба, не проливаясь мимо него.

Сам процесс установки водосточной конструкции состоит из следующих этапов:

1. Монтаж кронштейнов для крепления желоба. Они устанавливаются с промежутками в 55-60 сантиметров. Для обеспечения нормального оттока дождевых вод кронштейнам и самому желобу придаётся некоторый уклон. В том случае, если фиксация кронштейнов производится на деревянную карнизную планку, вначале монтируют наиболее высокий кронштейн для соответствующего края желоба, затем последний, наиболее низко расположенный кронштейн, а затем между ними натягивается верёвка, по которой определяют расположение прочих кронштейнов. Уклон рассчитывается примерно в 4-5 миллиметров на каждый метр длины водосточной конструкции.
2. Производится укладка желоба, на поднятый край которого ставится заглушка.
3. Если в середине и в конце желоба планируется установка воронок, тогда вначале для них проделываются отверстия, а затем в этих местах фиксируются и сами воронки. Две воронки рекомендуется устанавливать в том случае, когда протяжённость стороны дома превышает 12 метров. В противном случае можно обойтись и одной воронкой – на концевом нижнем участке водостока.
4. Крепление желобов посредством надевания краевых пазов на соответствующие загибы кронштейнов. Укладка желобов производится внахлёст, с последующей фиксацией самонарезающими шурупами. Здесь стоит сказать несколько слов и о том, как монтировать водосточную систему, приобретённую в готовом виде. В этом случае, на данном этапе также производится скрепление отдельных её частей друг с другом согласно приложенной инструкции.
5. Монтаж сточных труб и отводящих колен к воронкам, с креплением между собой и к стенам посредством хомутов.
