Электростатическая коптильня холодного и горячего копчения

Что такое копчение, его преимущества, из чего получают дым

Копчение – это технология приготовления продуктов методом тепловой обработки с использованием дыма. Роль посуды здесь исполняет не кастрюля или сковорода, а коптильня. Приспособление имеет камеру, где располагают продукты. Оператор следит, чтобы поступающий дым равномерно их окуривал, поддерживает температуру, требуемую рецептурой.

Копчение популярно благодаря 3 преимуществам:

  1. Любой продукт, особенно мясной и рыбный, содержит различные бактерии, способные нанести вред здоровью человека. Некоторые паразиты не уничтожаются заморозкой и от пребывания в соли. Дым нейтрализует все бактерии, делает продукт 100% безопасным для употребления.
  2. После копчения продукты сохраняют в своем составе больше витаминов и других полезных веществ, чем после варки, жарки или приготовления в духовке.
  3. Копчение оказывает на продукты консервирующее воздействие. Они способны долго храниться без закатывания в банки или заморозки.

Копчение не означает, что продукт нужно просто поместить в дым. Если это сделать обычным способом над тлеющими дровами или сжигаемыми осенью сорняками, мясо или рыбу придется просто выбросить. Продукты покроются копотью, их невозможно будет есть.

Дым в коптильне тоже получают методом сжигания древесины, но по другой технологии. От этого продукты приобретают золотистый цвет. Дополнительно важен аромат, а зависит он от сорта используемой при сжигании древесины:

  • Ольха считается универсальным материалом. Она подойдет для копчения рыбных, мясных и растительных продуктов.
  • Дубом чаще коптят красное мясо, например, свинину или говядину.
  • Ива выделяет специфический аромат, подходящий для копчения дичи. Охотники таким методом готовят лосятину или медвежатину. Хорошо ивой коптить болотную рыбу, имеющую специфический запах ила.
  • Вишней хорошо коптить продукты растительного происхождения. В эту категорию входят овощи, ягоды, орехи.

Древесину в коптильне используют обычно щепой или опилками. Сырье покупают, получают самостоятельно из сухих веток фруктовых и других лиственных деревьев. Сосну, ель и все остальные виды смолянистой древесины для копчения не используют.

Устройство, чертежи коптилен холодного и горячего копчения

Коптильни холодного и горячего копчения различаются конструкцией. Для изготовления каждой из них понадобится чертеж или схема, чтобы иметь представление об основных узлах.

Коптильни горячего копчения

В общих чертах конструкция представляет собой бочку с днищем и съемной крышкой. Внутри установлены решетки, где разложены продукты. На днище насыпана щепа, которая тлеет от разведенного огня или разогретой электричеством нихромовой проволоки.

Состоит коптильня из следующих узлов:

  • Камера выступает частью корпуса коптильни. Делают ее из кирпича или металла. Внутри камеры коптятся в дыму продукты.
  • Днище обязательно металлическое, даже если камера кирпичная. Здесь тлеет щепа или опилки.
  • Очаг располагают под днищем, если это костер. При использовании электричества, приспособление из нихромовой проволоки устанавливают внутри камеры для контакта со щепой.
  • Крышкой закрывают сверху камеру. Обычно она металлическая герметичная, но иногда ее заменяют мешковиной, чтобы снизить температуру и концентрацию дыма.
  • Решетки устанавливают в верхней части камеры для раскладки продуктов. Иногда их заменяют крюками, если нужно подвесить тушки птицы, крупную рыбу или другое мясо.
  • Поддон расположен между днищем и решетками. На него стекает жир, чтобы не попадал на щепу. От этого она воспламеняется или в дыме появляется привкус гари. Поддон делают съемный для удобства обслуживания.

Полезным узлом коптильни считается гидрозатвор, снижающий в дыме концентрацию канцерогенов, обеспечивающий герметичность камеры. Однако его редко изготавливают из-за отсутствия желания заниматься лишней работой.

Коптильни холодного копчения

Отличительной чертой коптильни выступает удаленный очаг. Пока от него дым дойдет до рабочей камеры, он успевает остыть.

Состоит коптильня из следующих узлов:

  • Камера устроена аналогично коптильне горячего копчения. Внутри расположена сетка или крюки для продуктов.
  • Крышка заменена покрывалом из мешковины. Через нее выходят излишки дыма.
  • Днища у камеры нет, а вместо него установлена металлическая сетка. Сквозь нее поступает дым по каналу от очага или дымогенератора.
  • Сам канал выложен из кирпича в земле или использована металлическая труба большого диаметра. Длина дымохода способна превышать 2 м. Канал подведен одним концом к камере, где установлена вместо днища решетка.
  • Очаг подключен к другому концу канала. Узел представляет собой печь из кирпича или металла. Она оснащена топкой и зольником. Обязательно предусмотрены заслонки, регулирующие подачу дыма по каналу внутрь камеры.

Так как продукты коптятся в камере при низкой температуре, ее допускается изготавливать даже из дерева. Дополнительно предусматривают карманы под термометры для контроля градусов.

Коптильня с дымогенератором.

Вместо очага может быть использован дымогенератор. Конструкция напоминает вертикально установленную металлическую трубу. Внутрь засыпана щепа или опилки. Под воздействием огня они тлеют. Внутрь дымогенератора компрессором или другим устройством нагнетают воздух, вытесняющий дым в канал. Чтобы вместо холодного осуществлять горячее копчение, внутри камеры коптильни обустраивают источник дополнительного обогрева, например, сухие ТЭНы.

Фото коптильни холодного копчения

Также рекомендуем просмотреть:

  • Строительство коптильни своими руками
  • Как сделать коптильню горячего копчения своими руками
  • Как сделать дровокол своими руками
  • Как сделать шторы для беседки своими руками
  • Эффективный сбор дождевой воды
  • Делаем водоснабжение на даче своими руками
  • Инструкция, как сделать мебель из поддонов
  • Очистка бассейна своими руками
  • Варианты полива участка
  • Инструкция, как легко удалить пень
  • Как сделать гаражные ворота своими руками
  • Как сделать снегоуборщик своими руками
  • Средства для защиты древесины
  • Простая поилка для кур
  • Как выполнить чистку сажи
  • Хороший биотуалет для дачи
  • Как сделать мангал своими руками
  • Хорошее отопление для теплицы
  • Современная зимняя теплица
  • Водосточная система для кровли
  • Как сделать кормушку для кур
  • Декинг своими руками
  • Как сделать формы для тротуарной плитки
  • Инструкция, как обустроить гараж
  • Как сделать заземление в частном доме
  • Замок на калитку

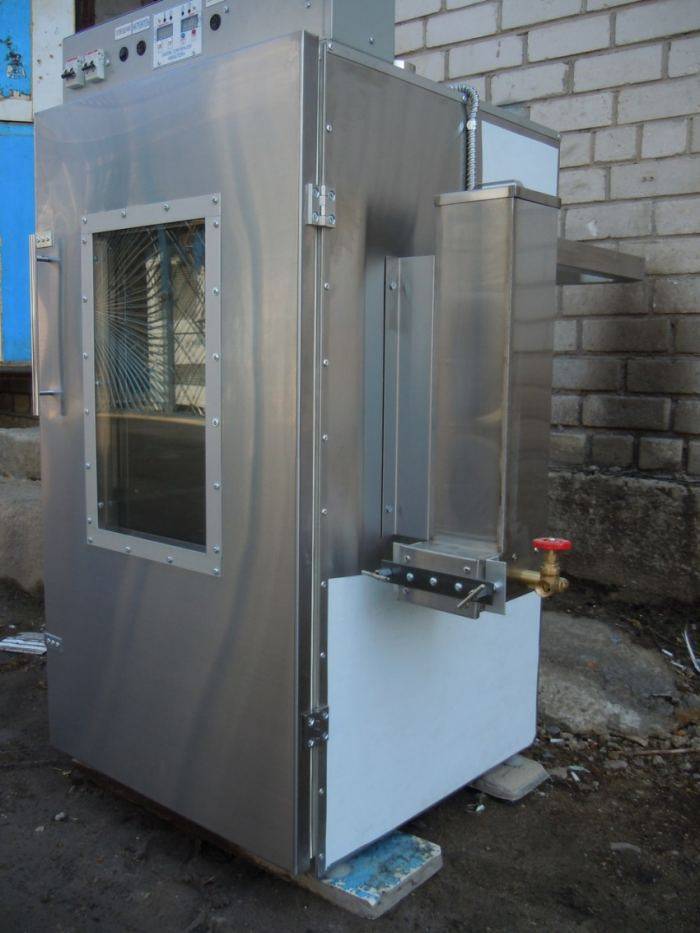

Электростатическая коптильня

Процесс копчения можно ускорить и упростить, если сделать коптильню с электростатикой. При этом качество деликатесов не пострадает. В электростатической коптильне продукты готовятся быстрее за счет воздействия электростатического поля на продукты. Дым, под действием электростатического поля, быстрее и глубже проникает в продукты.

Электростатическая коптильня имеет ряд преимуществ:

  • Простота эксплуатации.
  • Небольшие размеры коптильни.
  • Малое время копчения.

Принцип действия коптильни

Дым, проходя через специальную заряженную решетку, которая имеет полюс высокого напряжения, стремится к отрицательному потенциалу. Отрицательный заряд подводится к металлическим крючкам, на которых подвешены продукты. Ионы очень быстро попадают внутрь продуктов, и процесс копчения сокращается в несколько раз.

Как сделать электростатическую коптильню

Электростатическая коптильня легко собирается в домашних условиях. Собрать конструкцию своими руками очень просто, нужны минимальные знания в электрике. Достаточно подготовить все необходимые комплектующие и выбрать подходящий чертеж и размеры коптильни.

Высоковольтный генератор

Сердцем коптильни является генератор электростатического поля. В шкаф коптилки необходимо подвести высокое напряжение величиной 20—30 кВт. Для этого применяется высоковольтный генератор напряжения. В домашних условиях его можно построить с помощью: автомобильного коммутатора и катушки зажигания или строчной развертки старого телевизора.

Шкаф для коптилки

Камеру для копчения делают из дерева или фанеры. Можно сделать из металла, но это усложнит и удорожит конструкцию. Можно переоборудовать деревянную коптильню установив на корпусе высоковольтный генератор и подвести электроды в нужные места. Более подробно как сделать электростатическую коптильню можно посмотреть на видео.

Техника безопасности

Электростатическая коптильня устройство с элементами высокого напряжения, поэтому стоит соблюдать следующие простые правила.

  • Коптить продукты в электростатической коптильне можно исключительно в помещениях с низкой влажностью воздуха.
  • Нельзя дотрагиваться до не изолированных элементов конструкции во время работы.
  • Для основания корпуса необходимо использовать диэлектрические материалы.
  • Доставать продукты можно только после отключения устройства от сети.
  • Следить, чтобы продукты не прикасались стенок или сетки.
  • Не стоит забывать о остаточном напряжении, после отключения необходимо выждать 5-10 минут.

Скачать книгу:

Коптильня холодного копчения своими руками с электростатикой

Пошаговое описание процесса изготовления

Изготовить самостоятельно электрическую коптильню не так сложно, как может показаться на первый взгляд. Устройства такого типа позволяют в несколько раз быстрее готовить копчености. При этом весь процесс копчения полностью автоматизирован.

Стоимость на заводские модели начала в последнее время увеличиваться, поэтому проще будет самостоятельно изготовить конструкцию. Достаточно часто в качестве основы используют электрическую плитку или холодильник.

Необходимые инструменты

  • Бочка с толстого металла с крышкой и объемом 200 литров.
  • Кабель и электрическая плитка.
  • Четыре колеса.
  • Емкость, в которую будет загружаться щепа.
  • Решетка из качественного металла.
  • Поддон, куда будет капать жир.
  • Термометр, термостат.

Корпус с крышкой

В первую очередь нужно подготовить корпус. Для этого нужно очистить подготовленную емкость от остатков того, что в ней находилось. Использовать для этого нужно моющие средства или соду. За счет этого, на продукты не будут попадать вредные вещества, которые могли храниться в бочке. Затем бочку обязательно нужно проверить на герметичность.

Дальше ко дну емкости нужно закрепить колеса, предварительно просверлив подходящие по размеру отверстия.

Установка ТЭНа

Обязательно нужно прикрепить термостат. Он устанавливается немного выше того места, где расположен ТЭН. Затем элементы последовательно соединяются. Датчик лучше всего прикрепить в верхней части емкости, там, где будут находиться продукты для копчения.

Для того, чтобы прикрепить к будущей электрической коптильне термометр, нужно просверлить в стенке емкости несколько отверстий и прикрутить его внутри устройства. С помощью термометра можно будет узнать, какая именно температура внутри коптильни, а термостат поможет ее отрегулировать до нужного показателя.

Устройство дымогенератора

В продаже можно найти варианты дымогенераторов с нижним расположением эжектора или верхним. Второй вариант считается более функциональным. Модели с нижним расположением эжектора, как правило, используются для камер небольшого размера, но они не имеют своей естественной тяги. Вместе с устройством с нижним эжектором все время должен работать специальный насос. Стоит отметить, что в таких конструкциях очень часто затухает щепа, поэтому ее нужно постоянно проверять.

Для того, чтобы электрическая коптильня работала исправно, нужно позаботиться об организации выхода дыма и о поступлении достаточного количества воздуха. Для этого в крышке емкости просверливается несколько отверстий. Можно сделать одно отверстие побольше и в него установить дымоход.

Стоит проследить за тем, чтобы внутрь устройства поступало достаточное количество воздуха. Для этого в основании емкости просверливается еще несколько дополнительных отверстий. Когда дым только начнет образовываться, нужно закрыть дырки, сделанные в крышке. В противном случае процесс копчения будет недостаточно качественным.

Гидрозатвор для коптильни

Вывод дыма будет осуществляться с помощью штуцера, который крепится к крышке емкости. К нему необходимо подсоединить специальную трубку-дымоход. Конец трубки выводится в вытяжку или же вентиляционное отверстие. На крайний случай, можно воспользоваться открытым окном.

Конструкции с установленными водяными замками также можно использовать на открытом воздухе.

Решетка и поддон

Перед тем, как устанавливать решетки или крючки, стоит определиться, каким образом будущие копчености будут размещаться внутри емкости. В верхней части изначально монтируется решетка. Затем, при необходимости, к ней можно будет прикреплять крючки, которые изготавливаются в домашних условиях из прутиков небольшого размера.

Емкость для опилок

В качестве емкости для щепы можно использовать сетку с небольшими ячейками или же, например, кастрюлю, объемом пять литров.

Электростатическая коптильня для себя, наиболее простой вариант

Коптить сало и мясо можно достаточно просто и в условиях городской квартиры, где нет возможности установить и запустить генератор дыма, и тем более нет способа избавляться от продуктов горения стружек. Поэтому домашние модели электростатической коптильни изготавливаются компактными и маломощными.

Основные преимущества приведенного ниже варианта электрической коптильной камеры заключаются в следующем:

  • Очень простая конструкция;
  • Минимальное количество материалов и деталей, требующихся для изготовления коптильни;
  • Легкое обслуживание.

К сведению! Для получения высокого качества обработки продуктов дымом в коптильне необходимо использовать регулируемое электростатическое поле

Основные положения и принцип работы коптильни с управляемым электростатическим полем изложены на видео

Конструкция камеры

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание — гильза, лучше всего из алюминиевой или стальной емкости.

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400оС спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

Устройство электростатического блока

Электрическая часть коптильни состоит из трех частей:

  • Генератора электростатического высокого напряжения;
  • Подвески для мяса и рыбы;
  • Направляющей сетки.

В верхней части коптильни на керамических изоляторах установлена решетка, на которую одевается подвеска с продуктами. К решетке подключается отрицательный электрод электростатического генератора. Вдоль стенок коптильни укладывается ватман с наклеенной проволокой, это положительный электрод. На проволоке припаяны заостренные отрезки из той же проволоки, они направляют поток заряженных молекул в сторону продуктов.

Схема генератора

Наиболее сложная часть электростатической коптильни — это электронная схема генератора постоянного высоковольтного напряжения. Схема генератора электростатики представлена ниже.

В основе схемы используется высоковольтный трансформатор ТДС17. Для формирования прямоугольных импульсов используется схема, собранная на NE555 из мощного полевого транзистора IRF3205, рабочая частота задающих цепей около 10кГц, но ее можно регулировать с помощью переменного резистора R5. В результате потенциал электростатического поля на сетке коптильни может изменяться в пределах 10%. Для питания схемы используют сборку ЕН 8 142 серии.

В качестве первичной обмотки используют многожильный медный провод диаметром 1 мм, десять витков наматываются непосредственно на магнитопровод. При настройке генератора высоковольтного поля, возможно, придется поменять местами подключение, чтобы на выходе получилась нужная для коптильни полярность.

Коптильня из газового баллона своими руками

После газификации страны, у людей появилось много ненужных газовых баллонов. Умельцы делают из них мангалы, всевозможные барбекю и коптильни. Баллоны изготовлены и крепкого, толстостенного металла. А это значит, что устройство не будет подвержено деформации под воздействием высоких температур и прослужит долгие годы.

Плюсы использования газовых баллонов:

  • Толщина металла 2,5 мм.
  • Имеет компактный размер.
  • Готовый корпус.
  • Низкая цена.

Мангал с коптильней из трех баллонов

Для сооружения коптильни из баллона вместе с барбекю и мангалом своими руками, потребуется три емкости. В итоге получится удобный и многофункциональный аппарат. Агрегат используется в различных целях для жарки шашлыка, копчения продуктов. Сделать такой комплекс помогут чертежи и детальное фото сборки. Коптильня из газового баллона подойдет и для холодного и горячего копчения.

Как сделать коптильню

Из материалов, кроме газовых баллонов, необходимы металлические трубы, уголки, решетки для гриля и коптильни, петли, поддон, ручки. В качестве декоративного оформления подойдут кованые элементы или гнутый профиль и металлические листы.

Инструменты и приспособления:

  • сварочный аппарат;
  • болгарка;
  • дрель со сверлами разного диаметра;
  • гаечный ключ;
  • болты и гайки.

Подготовка газового баллона

Важным этап строительства коптильни считается подготовка баллона к резке. Пропановый баллон содержит остатки газа, который необходимо удалить. Для этого необходимо открутить вентиль и спустить газ. Затем через тонкий шланг наполнить баллон водой. Вода полностью вытеснит газ из емкости.

Резка и сварка

Очищенный от газа баллон уложить на бок. С помощью водостойкого маркера и рулетки произвести разметку крышки. В первую очередь болгаркой выпиливается сторона, где будут установлены петли. Затем привариваются петли, и только после этого вырезается полностью крышка будущего мангала. Края срезанного элемента тщательно выравниваются и зачищаются лепестковым кругом.

Вверху приваривается ручка. Привариваются направляющие для установки в мангале решетки барбекю, и делаются прорези для шампуров.

Второй баллон для топки разрезается пополам. Верхняя часть остается открытой и будет использоваться для казана. Во время копчения верх топки закрывается крышкой сделанной из верхней части баллона.

В топке вырезается дверца для подачи топлива и поддувало. Над поддувалом необходимо зафиксировать колосники. В боковой части делается отверстие для дымохода. Отрезком трубы 10-15 см диаметром 100 мм, топка сваривается с мангалом.

Коптильная камера сделана из третьего баллона, аналогично мангала. Крепится вертикально, отрезком трубы. В камере привариваются полки для установки решеток и прутья для крюков. Устанавливается термометр для коптильни.

В верхней части баллона устанавливается дымоход, выполненный из трубы D100 длиной 60-100 см. Для регулирования выхода дыма используется заслонка.

Покраска и декорирование

Вся конструкция крепится на ножки или декоративную платформу, которую удобнее сделать на колесиках. Придать оригинальности помогут кованые детали: ножки, ручки. Монтаж дополнительной столешницы и подставок для продуктов, дров и посуды, ускорит и упростит процесс приготовления.

Мангал с коптильней покрывается жаропрочной краской. Это не только сделает внешний вид привлекательным, но и продлит срок службы конструкции.

Советы по изготовлению коптильни и полезное видео

Кулинары, которые давно готовят таким образом, советуют делать следующее:

  1. Для розжига пользуются стружками веток. Подойдут обрезки древесины. Приятно пахнет яблоня, груша, вишня.
  2. Поленья нужны для получения углей. Только после этого загружайте поддон со щепками.
  3. При приготовлении перекрывайте дымоход, чтобы температура и дым не уходил. Только в этом случае стружки будут тлеть, а не гореть.
  4. Не передерживайте продукты в камере. Избыток дымного запаха перебивает собственный вкус еды, что портит гастрономические качества блюда.
  5. Если требуется ускорить процесс приготовления, скажем, сала, его необходимо предварительно проварить в подсоленной воде.

Профессионалы готовы предоставить бесплатный мастер-класс по изготовлению коптильни. Достаточно просмотреть видеозапись. Здесь мастера поделятся секретами и особенностями. А значит, вы не допустите ошибки, и все сделаете правильно.

ПолезноБесполезно

Как своими руками изготовить коптильни для разных видов копчения

Если вы много раз пытались реализовать идею создания собственной коптильни, считая, что это дорогое удовольствие, то вам сюда. Сегодня в обзоре мы представим недорогие варианты, как своими руками осуществить вашу мечту.

Холодное

В интернете легко найти десятки рекомендаций, как своими руками сделать коптильню холодного копчения. Многие из них предполагают покупку дорогостоящего металла, создание прочного короба, дополнительной вентиляции. Всё это, конечно, имеет право на существование, однако, если вы ищите бюджетный вариант, то используйте простые конструкции. Вот одна из них.

Если вы решили выбраться на пикник, то лучшей возможности испробовать походный вариант коптильни из полиэтиленовой плёнки не придумаешь

Что нужно для работы

Первый этап – покупка плёнки, достаточно будет двух метров

Важно, чтобы она была прозрачной и максимально плотной. Обычно такое покрытие используют для укрытия парников

Инструкция по изготовлению

Для выбора места под походную коптильню лучше освободить отдельную и ровную площадку. Очистите её от лишнего мусора. Достаточно расчистить 1 м². Далее подготовьте из веток колья высотой примерно 2 м.

Вам необходимо воссоздать примерно вот такой каркас

Далее вбиваете колья по периметру конструкции, укрепляя вертикальные колья поперечинами, важно проверить устойчивость. К поперечинам мы будем вешать подготовленную для копчения рыбу

Теперь важно правильно укрыть конструкцию плёнкой. Распределите её так, чтобы не оставалось лишних складок, особенно, зазоров

Полиэтиленовый мешок натягиваем примерно до середины кольев. Сейчас важно высыпать на песчаную площадку горящие угли и зелёную траву. Плёнку плотно прижимают камнями, создавая герметичность конструкции. По мере необходимости, к углям можно добавлять траву, чтобы создать дополнительный дым.

Проверить тушки можно уже через 4 часа. Если рыба крупная, то процесс может затянуться на 6-8 часов

Горячее

Процесс горячего копчения несколько сложнее. Для горячего копчения можно использовать подручные ёмкости: кастрюли, бочки, различные железные ящики с крышкой. Главное, опять же, создать герметичность.

В такой коптильне можно приготовить деликатес из рыбы, мяса

Что нужно для работы

Для работы понадобится:

  • два металлических листа размером в 61×156,5 см и толщиной в 2 мм;
  • болгарка;
  • сварочный аппарат;
  • столярный угол, метр;
  • тонкая арматура.

Инструкция по изготовлению

Рассмотрим процесс изготовления коптильни для горячего копчения своими руками в пошаговой инструкции.

Чертёж, по которому будет выполнена коптильня

Не забывайте, что проще всего сделать коптильню по готовым чертежам, тогда вы сможете избежать лишних ошибок и неточностей.

Полугорячее

Полугорячим копчением называют вид приготовления продуктов, когда они подвергаются тепловой обработке дымом при температуре от 70°C до 90°C. Самый простой путь добиться таких параметров — создать эффект парилки. Для этого можно использовать обычную садовую бочку. Варианты коптилен из бочки можно посмотреть в фотопримерах.

Что нужно для работы

У садовой бочки необходимо предварительно срезать дно. Кроме того, необходимо подготовить место, куда эта бочка будет вкопана. Для этого выкапывается небольшая яма, над которой будет находиться коптильня, а на неё устанавливается сама бочка.

Секрет копчения под напряжением

Сразу стоит оговориться — делать электрическую коптильню своими руками имеет смысл только для холодного копчения. Несмотря на то, что энтузиасты активно экспериментируют с горячим копчением и даже пытаются готовить шашлыки с использованием электростатических аппаратов, наилучшие показатели качества все же получаются на дыму с температурой коптильни не более 45-50оС.

В данном случае электростатический усилитель обеспечивает два дополнительных фактора, которые практически бесполезны при обработке продуктов в горячей коптильне:

  • Электростатическое поле разгоняет и преимущественно заряженные молекулы воды, и имеющихся полярных органических соединений в дым, в том числе кислоты и низшие спирты. Благодаря этому процесс насыщения продуктов проходит в разы быстрее, чем при отсутствии электростатического поля;
  • При работе холодной электростатической коптильни не происходит деградации и деструкции животного белка и жиров, тех основных кирпичиков, из которых состоит мясо, сало или рыба. В этом смысле процесс копчения в электростатическом поле очень сильно напоминает вяление, но с более высокой скоростью обработки.
  • В горячем копчении влага интенсивно удаляется с поверхности продукта, и даже если электростатическое поле «набрасывает» водяной пар и кислоты из дыма, все это сметается потоками горячего воздуха. По сути, это процесс жарки мяса или сала в горячем воздухе с добавлением дыма.

Поклонников у обоих способов копчения, холодного и горячего, более чем предостаточно, поэтому с каждым годом появляются все новые и новые способы и конструкции электростатических коптилен. Есть даже схемы коптилен с встроенным блоком контроля температуры поверхности мяса с помощью дистанционного инфракрасного термометра и с регулируемым напряжением электростатического поля. Понятно, что подобные коптильни изготавливают в основном для обработки больших объемов продуктов, для себя можно сделать небольшую электрическую коптильню своими руками фото.

В отличие от больших камер с мощными электростатическими блоками, для которых нужен сарай, гараж или хотя бы дача, малогабаритные электрокоптильни можно использовать даже в условиях городской квартиры. Естественно, производительность электростатической коптильни меньше, но вкус и качество продукции заметно выше.

Из чего состоит коптильня для холодного и горячего копчения? Использование в доме, квартире

Коптильня представляет собой металлическую емкость, надёжно закрывающуюся крышкой:

  1. На дно насыпаются щепки, которые при нагревании начинают тлеть и производить дым.
  2. Внутри располагаются решётки для полуфабрикатов и поддон для сбора жира.
  3. Для того чтобы приспособление заработало, необходимо подключить к сетке в нижней части провод трансформатора.
  4. В верхней части нужно подвесить продукты, которые необходимо закоптить. При этом каждый из них должен быть подключён к противоположному полюсу трансформатора.
  5. Коптильню нужно закрыть крышкой и поджечь топливо в дымогенераторе.

Внимание! Трансформатор нужно включить после того, как из штуцера на крышке появится дым. Коптильни бывают двух видов, а именно: работающие по принципу холодного или горячего копчения

Они различаются тем, что вторые обеззараживают продукты при помощи термообработки, а первые за счёт долгого нахождения еды в дыму

Коптильни бывают двух видов, а именно: работающие по принципу холодного или горячего копчения. Они различаются тем, что вторые обеззараживают продукты при помощи термообработки, а первые за счёт долгого нахождения еды в дыму.

Фото 1. Электрическая коптильня холодного копчения, сделанная из старого холодильника.

Ещё отличие заключается во времени приготовления. Устройство для холодного копчения должно работать в течение 1–2 суток, дым в этом приспособлении подается по специальному трубопроводу. Устройство для горячего копчения приготовит пищу за 2–4 часа. Здесь тлеющие опилки находятся внизу, а дымные массы просто поднимаются.

Принцип работы электрической коптильни заключается в действии заряда. С его помощью дым поднимается и окутывает продукты, после чего выходит через отводной трубопровод.

Для домашнего использования не подойдёт коптильня для холодного копчения. В стенах квартиры или дома лучше пользоваться электрической мини-коптильней для горячего копчения.

В продаже можно найти модели, в которых присутствуют оба режима копчения, они дополняются функцией жарочного шкафа. Сделать коптильню самостоятельно несложно, если прислушаться к рекомендациям.

Самодельная конструкция устройства

Находчивые изобретатели придумали несколько способов создания агрегата для копчения своими руками. Их уже точно не поставишь в комнате, но во внутреннем дворе используются такие коптильни без проблем.

Чаще всего за основу берутся:

  • металлическая бочка;
  • корпус холодильника.

Вариант для горячего копчения

По теме:

НАЗАД

ВПЕРЕД

1 из 2

Для создания самодельного устройства необходимо подготовить:

  • металлическую емкость (бочку);
  • термостат, регулирующий температуру в пределах 20-90 градусов;
  • термометр;
  • электроплитку;
  • поддон для жира;
  • металлическую сетку;
  • электрический кабель;
  • форму для опилок.

Для конструкции подбирается очищенная емкость. С электроплитки снимаются все составляющие, кроме нагревательных элементов. Они с двумя проводами прикрепляются винтами к низу бочки.

Чуть выше плитки проделывается отверстие, крепится термостат, который соединяется с нагревательным элементом. Механический термометр для будущей электрической коптильни устанавливается в верхней части. В середине высоты бочки вставляет поддон для стекающего жира. В крышке проделывается проем для дыма диаметром 5 см. Заслонка на нем открывается только после прогревания в течение 10-20 минут.

Из металлической решетки или кастрюли создается емкость для опилок. Вверху устанавливается пруты или решетки для укладки продуктов. Далее устройство можно подключать к сети.

Такая электрическая коптильня своими руками при загрузке 5-6 литров опилок функционирует несколько часов, поддерживая температуру 60-70 градусов. Этого будет достаточно даже для приготовления крупных кусков мяса.

Устройство для холодной обработки

Для обустройства более продуктивной «модели» самодельных коптилен подойдет маленький старый холодильник. Из него удаляются все изолирующие компоненты и охлаждающие элементы. Вниз ставится электроплитка. Через заднюю стенку, где был компрессор, выводится клеммник, соединяется с переключателем.

Над плиткой закрепляется жаростойкий противень. Для опилок подойдет кастрюля объемом от 3 до 5 литров. Ставится она на нагревательные элементы.

Указанного объема опилок достаточно для копчения на протяжении 10-12 часов. При тлении вырабатывается много дыма, поэтому в верхней части продумывается дымоход.

Такая домашняя электрическая коптильня для квартиры точно не подходит, зато вписывается в оформление внутреннего двора, приусадебного участка, огорода. Для обработки продукции в квартире все же нужно отдать предпочтение компактным и мобильным заводским моделям. В том числе, сегодня производятся устройства, работающие от плиты и прикрепляемые к обычной кухонной вытяжке.

Виды и классификация

По возможности переноса выделяются:

  • Переносные;
  • Стационарные;
  • Складные модели.

По назначению:

  1. Бытовые устройства;
  2. Промышленные для производственных компаний.

По термообработке – холодного, горячего и полугорячего копчения.

Основные виды коптилен холодного копчения:

  • С дыморегулятором;
  • С водяным замком.

Классификация:

  1. Цифровая коптильня. В аппарат укладываются опилки, задаются параметры готовки, устройство их выполняет и отключается автоматически. При работе можно прослеживать и регулировать действия. Прибор предназначен для квартир, дач.
  2. Коптильня для плиты. В качестве электронагревательного элемента выступает плита, дым следует отводить через трубу в вентиляционное отверстие. Прибор герметичен, полностью укомплектован. Подходит для ресторанов, кафе.
  3. Коптильня для квартиры. Малогабаритный прибор, оснащенный всеми необходимыми функциями. Максимальный вес погружаемых товаров 3,5 кг.
Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
