Электростатическая коптильня своими руками

Способы создания электрокоптильни своими руками

Электрическую коптильню для дома можно сделать несколькими способами. Наиболее распространенные варианты:

      • из металлической бочки;
      • из старого холодильника.

Рекомендуем также изучить статью о создании коптильни из кастрюли своими руками.

Электрокоптильня из бочки

Собрать домашнюю электрическую коптильню своими руками довольно просто. Для этого не нужно обладать серьезными строительными навыками и знаниями. Достаточно подготовить подходящие комплектующие и собрать установку. Сборка займет не более суток. Что понадобится?

      • металлическая емкость с крышкой, оптимальный вариант — металлическая бочка объемом 200 л.;
      • электрический термостат, который позволяет регулировать температуру от 20 до 90 градусов по Цельсию;
      • электрическая плитка;
      • металлический поддон/форма для жира;
      • термометр;
      • сетка из металла;
      • электрокабель;
      • решетка или кастрюля для опилок.

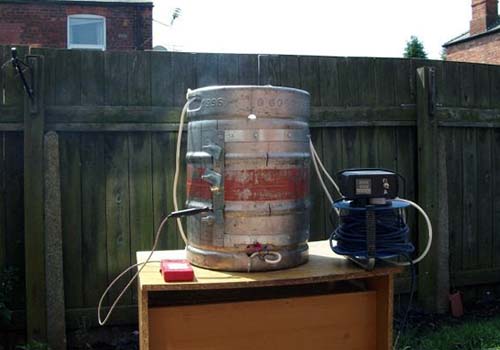

Пример самодельной электрокоптильни для дома. Такую установку можно использовать на дачном участке.

Сборка электрической коптильни своими руками проходит в несколько этапов:

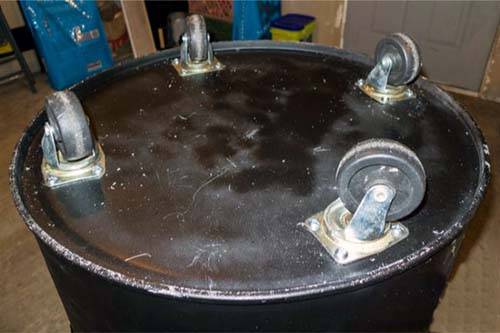

Колесики на дне бочки позволят с легкостью передвигать коптильню с места на место.

      • Подготовка электроплитки. С нее снимают крышку, а из корпуса вынимают все внутренности кроме нагревательного элемента. Его с двумя проводами крепят к центру нижней части бочки при помощи винтов.
      • Установка термостата. Чуть выше печки просверливается небольшое отверстие и крепится термостат. Его последовательно соединяют с нагревательным элементом печи. Датчик термостата крепят в верхней части бочки — там, где будут размещаться продукты.
      • Установка термометра. В верхней части резервуара просверливают отверстие для крепежа механического термометра. Он необходим для определения температуры внутри самодельной коптильни.
      • Установка поддона. В середине бочки делают отверстия для крепления формы/поддона, куда будет стекать жир. Для стационарной бочки подойдет форма для выпечки с диаметром 50 см. Можно использовать поддон, который шел в комплекте со старыми газовыми плитами.
      • В крышке бочки делают проем для выхода дыма. Диаметр дымохода — 5 см. Заслонку открывают после того, как коптильня проработает 10-20 минут. Именно тогда появляется первый дым, и, чтобы регулировать воздушный поток, отверстие открывают.

Примерная схема электрокоптильни из бочки. В состав прибора входит: электроплитка, емкость для опилок, термометр, термостат, решетка, поддон для жира.

      • Установка емкости для опилок. Ее собирают из металлической решетки. Если таковой под рукой не оказалось, можно использовать обычную чугунную кастрюлю.
      • Установка прутков/решетки. В верхней части бочки устанавливают металлические прутки или решетку для подвешивания/выкладывания продуктов.
      • Подключают коптильню к сети и проверяют работу агрегата. Для безопасного копчения нужно соблюдать правила техники безопасности.

Если готовить продукты по принципу горячего копчения (при температуре 65 градусов по Цельсию), то полной загрузки опилок (5-6 литров) должно хватить на несколько часов. Этого времени достаточно для того, чтобы продукт прокоптился.

Пример обычной коптильни без крыши. Емкость можно накрывать мешковиной.

Домашняя электрическая коптильня из холодильника

В качестве самодельной коптильни можно использовать старый холодильник. Желательно использовать агрегат небольших размеров:

      • Из холодильника удаляют изолирующие компоненты, систему охлаждения.
      • На дно устанавливают электроплитку или нагревательный ТЭН.

Схема коптильни из холодильника

      • Через заднюю стенку в нишу, где раньше был компрессор, выводят клеммник и соединяют его с переключателем.
      • Над нагревательным элементом ставят жаропрочный противень.
      • В качестве емкости для опилок подойдет кастрюля объемом 3-5 л. Ее размещают на ТЭНе.

Электрическая коптильня из холодильника проста в применении. Для ее создания понадобится старая холодильная камера и нагревательный ТЭН.

По данной технологии готовят продукты холодного копчения. Нескольких килограмм опилок хватит для одного сеанса копчения — 12 часов.

Электрическая коптильня должна быть оснащена дымоходом. При тлении опилок вырабатывается дым, который уходит через отверстие в крышке бочки.

Самодельная электрическая коптильня отлично впишется в интерьер дачного участка. Она разнообразит повседневное меню ароматными и необычными блюдами — копченым салом, рыбой, мясом и др. Для домашнего использования рекомендуется использовать компактные заводские модели.



Кирпичная коптильня

Коптильня из кирпича своими руками это уже основательное сооружение, она строится на долгие года. Часто такие коптильни идут в комплексе с мангалом, печью, казаном. Кирпичный многофункциональный печной комплекс с мангалом и коптильней на участке мечта каждого хозяина.

С экономической точки зрения, то такое устройство очень выгодно. Оно объединяется общими стенами и имеет всего лишь один дымоход. Построить самостоятельно такой комплекс затратное дело и многим не по карману, а сделать отдельную коптильню из кирпича под силу многим.

Такое устройство имеет ряд преимуществ: долговечность; надежность; эстетичность; удобство процесса готовки.

Выбор места для коптильни

Место для стройки стационарной коптильни из кирпича выбирается один раз. Поэтому необходимо со всей ответственностью подойти к этому этапу

Очень важно правильно подобрать место, где будет размещаться стационарная коптильня из кирпича

Очень важно, чтобы коптильня располагалась в отдалении от жилых и хозяйственных построек, в первую очередь это связано с пожарной безопасностью. Коптильня должна вписываться в общий план дизайна участка

Фундамент

Коптильня из кирпича основательное сооружение и требует наличия фундамента. Фундамент является основой любой постройки, от его качество зависит будущее вашей коптильни. В первую очередь колышками и шнурами размечается место котлована. Для небольшой коптильни достаточно выкопать котлован 40-50 см. Длина, и ширина фундамента должна превышать размеры коптильни на 5-10 см в каждую сторону.

На дно котлована засыпать песчаную подушку высотой 10 см и тщательно утрамбовать. Песок убережет в сильные морозы фундамент от излома. По периметру ямы установить деревянную опалубку выше уровня земли на 10-15 см.

Залить фундамент можно двумя способами:

Бутовый фундамент. Для такого типа фундамента понадобятся крупные куски бутового камня, гранита, базальта, плитняка. Котлован наполнить бутовым камнем. Сделать смесь из цемента и песка соотношением 1 к 3. Добавить воды, и замешать раствор. Консистенция раствора должна напоминать негустую сметану. Залить котлован с бутовым камнем раствором.

Залитый фундамент накрыть пленкой, ля уменьшения испарения воды. При жаркой солнечной погоде рекомендуется 1-2 раза в день поливать поверхность фундамента водой из лейки.

Бетонный фундамент. Для укрепления фундамента сделать армирование. Диаметр арматуры 8-12 мм, связать проволокой в два ряда, каждая ячейка 20 на 20 см. Приготовить смесь бетона из цемента, песка и щебня в пропорциях: 1 : 3 : 7 и залить.

Через неделю снять опалубку, а спустя 3 недели фундамент приобретет крепость. Поверх фундамента уложить 2 слоя рубероида и начинать строительство коптильни.

Выкладывается он точно так, как и в любом другом случае возведения постройки. Для того, чтобы материал прочно держался, используется смесь из цемента и кирпича.

Кладка печи коптильни

Для возведения коптильни можно использовать исключительно огнеупорный кирпич. Печь ложится на специальную огнеупорную смесь или глину с песком. В местах, где нет высокой температуры, кладка ведется на цементный раствор.

Необходимый материалы:

  • кирпич общестроительный керамический – 430 шт.;
  • плита чугунная на 2 конфорки 71 х 41 см;
  • дверца топочная 28 х 28 см, прочистная 14 х 14 см (2 шт.); коптильни 49 х 25 см;
  • задвижка 12 х 21 см;
  • стальной уголок для обрамления плиты;
  • металлические стержни для подвеса копченостей.

Порядовка и чертежи кирпичной коптильни показана на рисунке:

Как видно из схемы, колосниковая решетка и зольник здесь тоже отсутствует, а на месте зольной камеры предусматривается устройство пустоты, заполняемой речной галькой. Это позволяет накапливать и дольше сохранять тепло.

Как готовить в коптильне из кирпича

До начала процесса копчения, продукты подготавливаются согласно рецепту. Затем порционные куски подвешиваются на крючки. Рыба укладывается на решетку. Для копчения используются дрова из ольхи, фруктовых деревьев (яблоня, вишня). Для разнообразия и аромата можно добавить веточки можжевельника.

Электростатическая коптильня для себя, наиболее простой вариант

Коптить сало и мясо можно достаточно просто и в условиях городской квартиры, где нет возможности установить и запустить генератор дыма, и тем более нет способа избавляться от продуктов горения стружек. Поэтому домашние модели электростатической коптильни изготавливаются компактными и маломощными.

Основные преимущества приведенного ниже варианта электрической коптильной камеры заключаются в следующем:

  • Очень простая конструкция;
  • Минимальное количество материалов и деталей, требующихся для изготовления коптильни;
  • Легкое обслуживание.

К сведению! Для получения высокого качества обработки продуктов дымом в коптильне необходимо использовать регулируемое электростатическое поле

Основные положения и принцип работы коптильни с управляемым электростатическим полем изложены на видео

Конструкция камеры

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание — гильза, лучше всего из алюминиевой или стальной емкости.

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400оС спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

Устройство электростатического блока

Электрическая часть коптильни состоит из трех частей:

  • Генератора электростатического высокого напряжения;
  • Подвески для мяса и рыбы;
  • Направляющей сетки.

В верхней части коптильни на керамических изоляторах установлена решетка, на которую одевается подвеска с продуктами. К решетке подключается отрицательный электрод электростатического генератора. Вдоль стенок коптильни укладывается ватман с наклеенной проволокой, это положительный электрод. На проволоке припаяны заостренные отрезки из той же проволоки, они направляют поток заряженных молекул в сторону продуктов.

Схема генератора

Наиболее сложная часть электростатической коптильни — это электронная схема генератора постоянного высоковольтного напряжения. Схема генератора электростатики представлена ниже.

В основе схемы используется высоковольтный трансформатор ТДС17. Для формирования прямоугольных импульсов используется схема, собранная на NE555 из мощного полевого транзистора IRF3205, рабочая частота задающих цепей около 10кГц, но ее можно регулировать с помощью переменного резистора R5. В результате потенциал электростатического поля на сетке коптильни может изменяться в пределах 10%. Для питания схемы используют сборку ЕН 8 142 серии.

В качестве первичной обмотки используют многожильный медный провод диаметром 1 мм, десять витков наматываются непосредственно на магнитопровод. При настройке генератора высоковольтного поля, возможно, придется поменять местами подключение, чтобы на выходе получилась нужная для коптильни полярность.

Дополнительные функции

Наличие дополнительных функций не слишком влияет на итоговый результат, но значительно облегчает процесс копчения, особенно, если вы используете электрокоптильню на кухне, а не в отдельном вентилируемом помещении.

В первую очередь это такие вариации, как наличие встроенного или съемного дымогенератора, гидрозатвора, блок коптильни для нагревания от электрической или газовой плиты и специальный прибор, созданный для использования в квартире, в котором выделяется минимум дыма и запахов. Также дополнительными функциями можно назвать выбор режимов, цифровой термометр и таймер, хотя сейчас они по умолчанию присутствуют в большинстве моделей.

Современная электрокоптильня для холодного и горячего копчения с установкой мощности, температуры и времени нагрева

Коптильня для электрической плиты

Модель для плиты – компактное решение для копчения без вмешательства извне. Нагревателем в ней служит электрическая или газовая плита, а дымоходом – кухонная вытяжка. Устройства часто комплектуются гидрозатвором. Тогда шланг, по которому идет дым, понадобится вывести в вентиляционное отверстие (например, в окно).

Герметичный корпус делается из прочной нержавеющей стали, толщина стенок зависит от модели и габаритных размеров. Устройство комплектуется решетками, крышкой, поддонами для сбора жира.

Для начала работы нужно поставить корпус на плиту, залить воду в гидрозатвор, заложить щепу ипродукты. Затем отрегулировать мощность плиты так, чтобы щепа тлела, но не горела. До полного завершения работы выключать электроплиту нельзя.

С дымогенератором

Схема дымогенератора с верхним эжектором
Дымогенератор предназначен для режима холодного окуривания. Его основные элементы – эжектор, камера сгорания и помпа для нагнетания воздуха. Дымогенератор для электрокоптильни обычно делают съемным, он часто продается отдельно. Прибор позволяет превратить камеру для горячего копчения в устройство холодного окуривания.

Есть модели с верхним и нижним эжектором. Первый – более функциональный. Второй хорошо подходит для маленьких коптильных камер, но не имеет естественной тяги, поэтому требует постоянной работы насоса, а щепа в дымогенераторе часто тухнет.

С гидрозатвором

Гидрозатвор, или водяной замок нужен для безопасной работы коптильни в замкнутом пространстве: в доме, квартире, гараже… Он улавливает запахи и дым, не дает им проникнуть в жилое помещение. Вывод дыма происходит исключительно через штуцер в крышке, к которому присоединена трубка-дымоход. Ее кончик следует вывести в вытяжку, вентиляционное отверстие или просто в приоткрытое окно. Разумеется, устройства с водяным замком можно использовать и на открытом пространстве.

Схема самодельного устройства с гидрозатвором

Коптильня для квартиры

Коптильня для квартиры отличается от моделей для ресторанов или мелких частных цехов только размерами. В большинстве современных агрегатов есть все дополнительные функции: таймер, выбор температуры, гидрозатвор, иногда даже дымогенератор. Но камеры для квартир обычно рассчитаны на небольшую загрузку – до 3 кг мяса или рыбы.

Популярностью пользуются и варианты подешевле, когда коптильня не оборудована нагревательным элементом. Такие модели нагреваются от электрической или газовой плиты, используются только для горячего копчения.

Преимущества электрической коптильни

Электрическая коптильня холодного или горячего копчения, выполненная своими руками, имеет ряд достоинств:

      • агрегат работает автономно;
      • при помощи термостата можно регулировать температуру;
      • установка собирается из подручных средств, нет необходимости тратиться на профессиональную (заводскую) коптильню;
      • для копчения продуктов не нужно обладать кулинарными знаниями и специальными навыками.

Видео: обзор электрической коптильни

Профессиональные электрокоптильни обладают большей мощностью, нежели самодельные. Соответственно скорость приготовления блюд более высокая. Заводские модели имеют более эстетичный внешний вид. Наиболее популярными являются вытянутые емкости цилиндрической формы. Не менее распространены и прямоугольные коптильни. Коптить в них можно в любую погоду. Некоторые используют агрегаты даже в домашних условиях, например на балконе. В некоторых приборах вместо опилок используют специальные топливные брикеты, которые продаются в комплекте с коптильней. Стоимость коптильных агрегатов в магазинах варьируется от 2000 до 10000 рублей. Изучите подробнее отличия дров от брикетов в дополнение к данной статье.

Электрическая коптильня в зависимости от типа копчения тратит на приготовление блюд от нескольких часов до нескольких дней.

Одноразовая коптильня из фольги

Эта статья была бы не полной, если бы мы не упомянули об одноразовой коптильне из фольги.

Достоинство этого изделия в том, что приготовить птицу или рыбу можно прямо в духовом шкафу газовой плиты. В комплект включены: пакет из пищевой фольги для вишневых щепок, резервуар из фольги для продуктов и, непосредственно, сами вишневые щепки для придания пикантного аромата.

Такая мини коптильня позволит за 1,5 часа приготовить вкуснейшую рыбку горячего копчения в обычной газовой духовке.

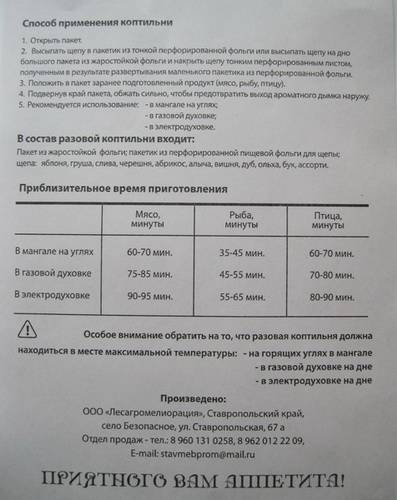

Система работает просто, как все гениальное. В один пакетик из фольги насыпается щепа, сверху накрывается другим пакетом из фольги же, в который также немного добавляем щепок, дальше кладем заранее приготовленную к копчению птицу или рыбку и заворачиваем все плотно, чтобы ароматный дым не покидал пределы пакетов. Кладем полученный сверток на противень, и отправляем в газовую духовку на самый нижний ярус. Температура выставляется максимальная. Кстати, для того, чтобы воспользоваться одноразовой мини коптильней, подойдет и электрический духовой шкаф, в нем продукт придется потомить минут на 20 дольше.

Еще одно преимущество одноразовых коптильных пакетов в том, что по завершению приготовления ничего не надо мыть, пакеты просто разрезаются, и выкидываются вместе с угольками. Также одноразовую коптильню можно взять с собой на рыбалку или охоту и приготовить пойманную добычу на углях, или в мангале.

В чём особенности и различия изготовления коптилен

Каждая электрокоптильня имеет свои особенности, поэтому стоит с ними заранее ознакомиться, чтобы изготовить действительно подходящее устройство.

Для горячего копчения

Стоит отдельно поговорить о преимуществах копчения продуктов горячим способом. В таком случае готовые копчености будут получаться очень сочными, ведь во время готовки в них сохранится достаточное количество влаги. Но приготовленные таким способом блюда можно хранить недолго.

В этом случае продукты будут коптиться при температуре 35-150 градусов. Наиболее оптимальной температурой считается показатель 90 градусов. В устройство с мощностью в среднем 500-600 Вт за один раз можно поместить около пяти килограмм продуктов. Если готовится немного продукции, то время копчения сокращается.

Для холодного копчения

Коптильни для холодного копчения имеют более сложное устройство. Кроме того, их дополнительно нужно подключать к вытяжке. Такие конструкции обычно немобильные, но при этом могут иметь специальные функции, например, генератор жидкого дыма.

Коптильня из нержавеющей стали

Коптильня с гидрозатвором из нержавейки имеет небольшие габариты, поэтому используется как бытовая конструкция. Её можно использовать в квартире на кухне, установив на газовую плиту или на балконе. Подойдет она как походный вариант, её легко уместить в багажнике легкового автомобиля и взять с собой на речку.

Для коптильни потребуется:

Нержавеющая сталь листовая ( толщина металла 1,5-2 мм);

  • Сварка;
  • Болгарка;
  • Дрель;
  • Термометр.
  • Трубка диаметром 8-10 мм.

Чертеж коптильни из нержавейки

Габариты коптильни можно выбрать по своему усмотрению, но делать слишком большие размеры не рекомендуется, так как могут возникнуть сложности с равномерностью прогревания коптильни.

Как сделать коптильню из металла

Разметить на листе железа будущие размеры. Болгаркой нарезать составные части. В первую очередь варится прямоугольный корпус. Затем подваривается гидрозатвор. Гидрозатвор служит преградой для выхода дыма.

После этого варят крышку. Крышка может быть двух видов – прямая и домиком. Двухскатная крыша имеет некоторые плюсы. Конденсат на крышке во время готовки стекает и попадает в гидрозатвор. При прямой крышке капельки воды падают на копчености и поддон.

К крышке приваривается трубка для отвода дыма. Такая система удобна при домашнем копчении. На трубочку одевается силиконовый или ПВХ шланг, и дым отводится в форточку или вытяжку.

По такому же принципу можно сделать цилиндрические переносные коптильни из листов нержавеющей стали. Цилиндрическая самодельная коптильня занимает еще меньше места. Еще проще использовать для этих целей готовую трубу для дымохода диаметром 200-250 мм.Ф.

Различия горячего копчение от холодного

Всего существует два вида копчения: холодное и горячее. В каждом процесс используется разный температурный режим, длительность приготовления и предварительная подготовка продуктов. Какой метод эффективнее, однозначно сказать нельзя. Для некоторых продуктов, подходит только холодное копчение – сыры, овощи. Мясо, рыба, сало могут быть приготовлены любым способом, все зависит от ваших предпочтений и возможностей.

Особенности горячего копчения

При горячем способе приготовления продуктов не занимает длительного времени. Срок готовки продуктов не более 2-3 часов. Копчености обработанные горячим способом, получаются очень ароматные и сочные, ярко-коричневой цвета с хрустящей корочкой.

Температура при горячем копчении держится от 60 до 120°С. При таком температурном режиме происходит не только воздействие дыма на продукт, но и его термическая обработка.

После окончания горячего копчения не требуется дополнительного просушивания или вяления. Продукты сразу готовы к употреблению. Но блюда горячего имеют небольшой срок годности. В течении 3-5 дней их необходимо употребить, иначе они теряют свой вкус. А после одной недели хранения и вовсе могут начать испортиться.

Плюсы и минусы горячего копчения

Яркий, приятный вкус и аромат.
Малое время готовки — 2-3 часа.
Не нуждается в дополнительной просушке.

Короткий срок годности — не более 1-2 недель в холодильнике.

Особенности холодного копчения

Холодное копчение по технологии более сложный процесс. Для этого требуется другое оборудование, технически сложнее. Процесс приготовления продуктов холодным способом растягивается на длительное время от суток до пяти дней.

Такой длительный срок обработки позволяет пропитать дымом мясо или рыбу, удалить лишнюю влагу из продуктов копчения. Температура холодного копчения составляет 18-25°С.

Благодаря такой температуре в продукте не разрушается и сохраняется весь полезный состав микроэлементов. Копчености также приобретают красивый золотисто вишневый цвет, дымный аромат и вкус, но не настолько яркий, как при горячем копчении.

В домашних условиях холодное копчение проводится сезонно – осень, зима, весна. В летнее время, когда уличная температура превышает необходимый максимум для холодного копчения, сложно охладить дым до необходимых 18 – 25 градусов. А при длительном копчении температурой выше 30°С, продукт просто испортится. Зимой, путем дополнительного нагрева, можно задать правильный температурный режим в коптильной камере.

Плюсы и минусы холодного копчения

Продукты более полезны.
Длительный срок хранения.

Длительность копчения.
Сложное оборудование.
Трудоемкий процесс.

Предварительная подготовка

Третье отличие горячего и холодного копчения в том, что перед процессом проводится, разная первичная обработка потребуется. Для холодного копчения готовится рассол (тузлук) смесь соли, пряностей в котором продукт маринуется несколько дней. Затем делается просушка. При горячем способе требуется минимальная обработка или вообще не производится, в зависимости от рецепта.

Заводские домашние электрокоптильни и цены на них

Цены на электрокоптильни отличаются в разы. Маленький герметичный ящик без нагревателя и таймера стоит от 500 рублей. Простое отечественное устройство для горячего копчения – примерно 1,5 тысячи. Комбинированные агрегаты немного лучше качеством – около 3 тыс. Оборудованные гидрозатвором – от 4000 и выше.

Такой коптильный шкаф в квартире не поставишь
Цена сильно зависит от производителя и дизайнерского решения, при этом работоспособность устройства может быть одинаковой. Финские модели обычно стоят в 2,5 раза дороже российских..

Электрокоптильня дымок (он же greentechs)

«Дымок», или «greentechs» – простейшая модель за небольшую цену. Конструкционной это просто герметичный ящикс 2 решетками и ТЭНом, нет даже термометра. Производитель предупреждает, что устройство годится только для приготовления рыбы, крылышек или сала. Он не советует включать копчение дольше, чем на 40 минут. Вес исходной продукции – до 5 кг.

Электрокоптильня «Дымок»

Главный недостаток агрегата – абсолютно неконтролируемый нагрев. Из плюсов – минимальная цена (от 1800 рублей и выше).

Электрокоптильня «Электромаш»

Двухуровневая коптильня «ЭлектроМаш» с эмалированным покрытием тоже рассчитана на кратковременное включение. В камеру можно заложить до 5 кг продуктов, причем 2 уровня решеток позволяют готовить разные блюда одновременно. ТЭН защищен от попадания капель жира. Однако агрегат все равно не подходит для приготовления мяса, можно только прокоптить рыбу, сыр или овощи.

Электрокоптильня helia

Домашняя электрокоптильня высокой ценовой категории «Helia smoker»

Модель «Helia» намного дороже и функциональнее предыдущих. Камера с двойными стенками снижает потери тепла и, как следствие – энергопотребление. Устройство подойдет для приготовления различных блюд из мяса и рыбы. В него можно класть замороженные продукты. Внутренние элементы (глубокий и мелкий противни, 2 решетки для форели и 2 плоские решетки) изготовлены из нержавеющей стали.

Температура выставляется автоматически, коптильня выключается по таймеру. Камера может одновременно приготовить до 14 кг жаркого, или 8 цыплят, или 48 мелких либо 24 крупных форели. Но стоимость тоже высока.

Электрокоптильня «Эку»

Универсальная электрокоптильня со съемным нагревателем
Универсальная модель «Эку» от ТМ Элвин оснащена съемным энергоблоком. Ее можно включать в сеть, нагревать от плиты или даже брать с собой на пикник. Из дополнительных функций присутствуют регулятор мощности и индикатор включения. Электрокоптильня рассчитана на загрузку до 20 л. В ней размещено 3 решетчатых поддона и чашка для сбора жира. Пожалуй, это неплохой вариант для большой семьи, которая любит различные копчености: мясо, овощи, рыбу. Цена агрегата примерно 3 тыс. рублей.

Электрокоптильня «Аромат»

Агрегат «Аромат» от компании ТЕМП нельзя назвать компактным, зато он единственный в этом списке может применяться для горячего и холодного способа копчения без покупки дополнительных приспособлений. Впервые устройство начало выпускаться более 20 лет назад, и дизайн, видимо, остался прежним.

«Аромат» – недорогая универсальная коптильня, расчитанная на полупромышленную загрузку. Подходит для использования на даче, в частном доме. В квартире займет слишком много места благодаря высоте и цилиндрической форме.

Электронный генератор на запчастях от телевизора

Большинство энтузиастов холодного копчения считают, что проще всего сделать электростатическую коптильню своими руками из развертки телевизора. Действительно, в старых транзисторных телевизорах использовалась плата развертки кадра. В современных телевизорах ее функции выполняют несколько микросхем и ключей, поэтому разжиться подобной платой будет непросто, и стоить устройство будет немало.

На самом деле применение платы не очень подходит для столь утилитарных целей, важно не только получить для коптильни электростатическое поле, но еще и управлять его мощностью. В противном случае коптильня будет работать подобно русской печи, поэтому чаще всего изготавливают отдельную схему, в которой используется только высоковольтный трансформатор

Можно собрать электростатическую коптильню своими руками из катушки зажигания от двигателя внутреннего сгорания машины. Разницы большой нет, но если в предыдущем случае максимальный потенциал электростатического поля в коптильне составляет всего 20 кВ, то в системе с катушкой зажигания получается все 40 кВ.

Токи очень маленькие, если при нарушении изоляции транс от телевизора может ощутимо стукнуть по рукам, тогда как удар высоковольтного генератора на катушке от жигулей по силе будет равен разряду мощного электрошокера, как на видео

Поэтому, если в планах построить небольшую коптильню, то лучше всего делать ее электронную часть на трансформаторе ТДС17.

Секрет копчения под напряжением

Сразу стоит оговориться — делать электрическую коптильню своими руками имеет смысл только для холодного копчения. Несмотря на то, что энтузиасты активно экспериментируют с горячим копчением и даже пытаются готовить шашлыки с использованием электростатических аппаратов, наилучшие показатели качества все же получаются на дыму с температурой коптильни не более 45-50оС.

В данном случае электростатический усилитель обеспечивает два дополнительных фактора, которые практически бесполезны при обработке продуктов в горячей коптильне:

  • Электростатическое поле разгоняет и преимущественно заряженные молекулы воды, и имеющихся полярных органических соединений в дым, в том числе кислоты и низшие спирты. Благодаря этому процесс насыщения продуктов проходит в разы быстрее, чем при отсутствии электростатического поля;
  • При работе холодной электростатической коптильни не происходит деградации и деструкции животного белка и жиров, тех основных кирпичиков, из которых состоит мясо, сало или рыба. В этом смысле процесс копчения в электростатическом поле очень сильно напоминает вяление, но с более высокой скоростью обработки.
  • В горячем копчении влага интенсивно удаляется с поверхности продукта, и даже если электростатическое поле «набрасывает» водяной пар и кислоты из дыма, все это сметается потоками горячего воздуха. По сути, это процесс жарки мяса или сала в горячем воздухе с добавлением дыма.

Поклонников у обоих способов копчения, холодного и горячего, более чем предостаточно, поэтому с каждым годом появляются все новые и новые способы и конструкции электростатических коптилен. Есть даже схемы коптилен с встроенным блоком контроля температуры поверхности мяса с помощью дистанционного инфракрасного термометра и с регулируемым напряжением электростатического поля. Понятно, что подобные коптильни изготавливают в основном для обработки больших объемов продуктов, для себя можно сделать небольшую электрическую коптильню своими руками фото.

В отличие от больших камер с мощными электростатическими блоками, для которых нужен сарай, гараж или хотя бы дача, малогабаритные электрокоптильни можно использовать даже в условиях городской квартиры. Естественно, производительность электростатической коптильни меньше, но вкус и качество продукции заметно выше.

Универсальная электрическая коптильня

Превосходным подспорьем хозяйке на кухне станет мультиварка с возможностью копчения.

Это многофункциональное устройство использует все те же принципы, что мы перечислили ранее, но при этом занимает несравнимо меньше места и помимо копчения может варить суп или кашу.

В специальную камеру загружается щепа или опилки, на решетку кладется продукт (рыба, сало, сыр ли птица), выбирается соответствующий продукции режим, и нажимается кнопка «включить». Остается только дождаться ароматного деликатесного блюда, что называется, «с дымком». Рекомендуется использовать опилки плодовых деревьев, лучше всего яблони, можжевельника или черешни.

Преимущества мультиварки с функцией копчения очевидны. Это, прежде всего многофункциональность. Приготовление различных блюд в одном устройстве. Агрегат позволяет готовить все от борща до овсяной каши. А некоторые мультиварки могут и выпекать булочки и делать творог и даже консервировать овощи. Интуитивно понятное управление позволяет человеку, далекому от приготовления пищи, разобраться, и приготовить себе копченого сальца, например. И никакого контроля процесс, замеров температуры и прочих танцев с бубном не потребуется. Габариты мультиварки – вот еще один аргумент в ее пользу, при сравнении с специализированными устройствами, на кухне ее легко разместить. Мультиварку можно использовать как для горячего копчения так и для холодного копчения, помимо этого производители предлагают устройства для комбинированного копчения. Процесс копчения протекает гораздо быстрее, чем в специализированной коптильне, этому способствует высокое давление внутри камеры.

Среди недостатков мультиварки – это очень ограниченная масса загрузки и специфический запах дыма, который все-таки полностью изолировать невозможно, но хорошая вытяжка решает эту проблему.

Электрическая цифровая коптильня

Самодельные электрокоптильни и неэлектрические устройства нужно постоянно контролировать. Цифровые агрегаты можно спокойно оставить на несколько часов, задав предварительно режим приготовления, время и температуру. Микроэлектроника сама будет отслеживать и корректировать все параметры, а по истечению времени автоматически отключится. Полная автоматизация процесса! Вам останется только подкладывать новые брикеты опилок.

Внешний вид небольшой цифровой электрокоптильни

Большинство моделей позволяют отдельно включать дымогенератор, отдельно – коптильную камеру. Некоторые требуют точного задания температуры и времени, другие (подороже) предлагают выбрать режим: «мясо», «рыба», «овощи» и другие, а параметры задают самостоятельно.

Какая лучше?

Пользоваться электрической коптильней в домашнем пользовании несложно. Такая простая конструкция позволяет приготовить копченые блюда в домашних условиях. Приготовить продукты можно как в готовой коптильне, так и в устройстве, сделанном своими руками.

Чтобы устройство служило намного дольше, стоит выполнять следующие правила:

  • регулярно очищать коптильню от остатков жира, гари и загрязнений. Таким способом можно избавиться от посторонних запахов и устранить их самовозгорание;
  • стоит устанавливать устройство далеко от возможных источников возгорания, в защищенном от ветра месте;
  • для опилок больше подойдут фруктовые и лиственные деревья, такие как вишня или ольха. Не стоит использовать опилки хвойных пород, так как запах смолы может испортить вкус блюда.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
