Как выбрать?
При покупке штангенциркуля проверяйте точность, диапазон замеров (по длине), наличие цифрового измерителя, глубиномерного штыря и стопорного винта, целостность клешней и всей несущей конструкции в целом.
В худшем – прибор полностью может выйти из строя.
Корпус цифромодуля должен быть выполнен из алюминиевого сплава или высококачественного композита. Он не должен люфтить и скрипеть. Яркая шкала может бросаться в глаза, если вы где-то оставили инструмент, но это является лишь приятным бонусом к нему. Штангенциркуль должен быть выполнен сам по себе хотя бы из алюминия или сплава на его основе. Но лучшим выбором является именно прибор из инструментальной нержавейки.
Лучшие штангенциркули длиной 250 мм
Измерители длиной 250 мм, как и модели меньшей длины, будут не лишними в любом доме. И без них точно не обойтись на различных производствах и для людей, занимающихся строительными, ремонтными и отделочными работами. В данной категории есть модели различных модификаций.
Griff D162141
Качественная, классическая модель среднего размера Griff D162141 не имеет каких-то дополнительных современных опций в виде цифрового дисплея. Нет и интегрированного глубиномера. Это просто отличный измерительный прибор, который прослужит долгие годы. Он с лёгкостью проходит необходимые поверки, так как внесён в Госреестр.
Достоинства
- Отличная верность измерений;
- Долговечность использования;
- Сертифицированность в Госреестре;
- Удобный для транспортировки.
Недостатки
Высокая стоимость.
Многие промышленные предприятия стремятся закупать для своих цехов именно эту модель. Для профессионалов не важны модные навороты.
Shan 123663
Один из лучших штангенциркулей с глубокомером и цифровым дисплеем. С его помощью легко проводить самые разные наружные и внутренние замеры уступов, глубину отверстий. Экран измерителя отличается особенно высокой контрастностью, что делает его легко читаемым. Предусмотрены две системы измерений — метрическая и дюймовая. В комплекте идёт футляр хорошей прочности.
Достоинства
- Надёжность и долговечность;
- Высокая верность показаний;
- Чёткий дисплей;
- Удобный футляр.
Недостатки
Очень высокая цена.
Устройство Shan 123663 действительно стоит дорого. Но все, кто с ним работают, отмечают, что как только его берут в руки и приступают к замерам, становится ясно, почему он такой дорогой. Плюс предусмотрены измерения в дюймах. Это бывает просто необходимо при работе с импортными станками, на которых производятся детали по замерам.
Какой штангенциркуль лучше купить
При выборе данного устройства важно определить сферу применения измерителя. Для домашнего использования нет смысла приобретать слишком громоздкие или дорогие модели
Они понадобятся профессионалам. Большие устройства нужны на заводах и производствах. Измеритель должен быть сделан из стали. Тогда он будет служить долгие годы. Хорошо, когда в комплекте идёт прочный футляр. В противном случае придётся искать что-то, в чём его транспортировать. Если говорить о самых лучших моделях, то это следующие:
Если измеритель планируется использовать для каких-то официальных замеров, то лучше, чтобы он был занесён в Госреестр. Так не будет возникать каких-либо сложностей при проведении необходимых поверок. Такая процедура нужна для частных сертифицированных мастеров, на коммерческих производствах, на крупных предприятиях государственного сектора.
Что выбрать – электронный штангенциркуль, обычный или микрометр?
Штангенциркуль используется для проведения измерений различных участков деталей с достоверностью до 0,1-0,01 миллиметра. Более точным, чувствительным (контактным) измерительным инструментом является микрометр. Он может установить размеры в точности до тысячных долей миллиметра. При этом стоит учитывать, что микрометр не сможет измерить деталь размером более 50 мм. Как не стоит и ждать от штангенциркуля (даже электронного) точности микрометра, из-за его конструктивных особенностей.
Согласно авторитетному мнению профессионалов, поделившихся своими наблюдениями с коллегами в интернете, замеры штангенциркулем рассматриваются только как второстепенные и приблизительные. Безошибочными могут считаться только вычисления с помощью микрометра, который классически применяется в случаях, когда необходима исключительная и подлинная точность размеров. Но иногда современные новшества вполне могут конкурировать со старыми проверенными временем средствами.
Для непрофессионалов обычные штангенциркули с ценой деления менее 0,1 миллиметра не представляют особого интереса, так как разглядеть на глаз различия между 12,05 и 12,1 мм практически нереально. Однако технический прогресс не останавливается, и неудивительно, что на рынке появилась новая электронная модификация этого устройства. Сейчас стали выпускаться модели с точностью до 0,01 мм. Такую новинку производят в Китае, Германии, Японии, Швейцарии и других странах.
Некоторые наши соотечественники уже успели оценить удобство использования такого штангенциркуля. Как было отмечено в их тестовых замерах, цифровой штангенциркуль имеет ряд преимуществ и полезных свойств. Почти все сходятся во мнении, что работать при помощи современной электронной модели стало быстрее и проще. Вот только не всегда новинка приживается на производстве – многие профессионалы признают подобные приборы хрупкими и возвращаются к старым, проверенным временем моделям.
А домашние мастера с удовольствием используют плоды прогресса. Но советуют выбирать модели из прочных материалов, если вы планируете пользоваться прибором не один год. Для разового же использования подойдет и самая простая и дешевая китайская модель (конечно, здесь желательно будет проверить точность измерений и качество сборки перед покупкой). Давайте теперь внимательно рассмотрим устройство этого контрольно-измерительного прибора.
Устройство и принцип работы.
5.1. Штангенциркуль имеет две шкалы: метрическую и дюймовую. Фиксация рамки производится при помощи стопорного винта. Плавное перемещение рамки обеспечивается пружиной, расположенной внутри рамки.
5.2. Наружные размеры измеряются при помощи нижних губок. Для разметочных работ применяются верхние и нижние губки. Для измерения внутренних размеров используются верхние губки.
5.3. Отсчет размеров производится автоматически, показания отображаются на жидкокристаллическом дисплее, имеется возможность подключить штангенциркуль к компьютеру.
5.4. Измерение с помощью штангенциркуля различных элементов конструкции (диаметров отверстия или вала, межцентрового расстояния, глубины отверстия и т.п.) проводят следующим образом:
при отстопоренном винте перемещают по штанге рамку с жидкокристаллическим индикатором, приводят в соприкосновение с поверхностями измеряемых деталей измерительные поверхности штанги и рамки или соединенного с рамкой измерительного стержня. В этом положении необходимо застопорить рамку винтом и снять отсчет с жидкокристаллического индикатора прибора визуально, или нажав на кнопку передачи данных, передать данные об измеренной величине в компьютер по интерфейсу RS232.
Назначение.
1.1. Штангенциркуль двусторонний с глубиномером ШЦЦ-I с индикацией результатов измерений на жидкокристаллическом цифровом дисплее, предназначен для измерения наружных и внутренних размеров, интервалов, а также для измерения глубин абсолютным методом.
1.2.Допускается оснащать штангенциркули приспособлениями или вспомогательными измерительными поверхностями для расширения функциональных возможностей прибора (измерения высот, уступов и др.).
1.3.Наружные измерения производятся с помощью нижних губок, внутренние – с помощью “острых” губок, глубина – с помощью глубиномера.
1.4. Пример условного обозначения цифрового штангенциркуля типа ШЦЦ-I с диапазоном измерения 0-150 мм и значением отсчета жидкокристаллическому цифровому дисплею 0,01мм:

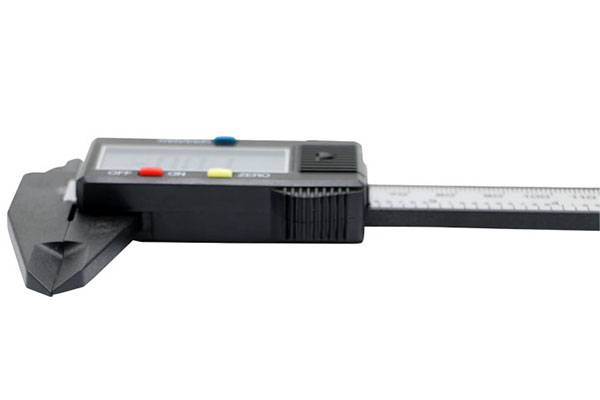

Конструкция цифрового штангенциркуля (150 мм)
В целом, конструкция этого инструмента почти тождественна с классическим аналогом:
- губки для наружных измерений,
- губки для внутренних измерений,
- глубиномер,
- подвижная рамка,
- винт зажима рамки,
- штанга,
- шкала штанги,
- дисплей.
Такой прибор, как правило, может иметь клавишу включения/выключения, обнуления текущих показаний (функция будет полезна при калибровке), а также кнопочку для смены единиц измерения: миллиметры или дюймы с отображением до трех знаков после запятой. Цифровой штангенциркуль (150 мм) делается из нержавейки, корпус – из специальной пластмассы. Работает от батареек, которые, как правило, продаются в комплекте с прибором. Определяемые размеры высвечиваются на электронном интерфейсе. Можно обнулять показания в любой точке, замерять величину отклонений от заданного размера.
Чтобы увидеть результаты измерений, не нужно сильно вглядываться и напрягать глаза – четкий и контрастный дисплей отображает большие цифры, что, несомненно, очень удобно при плохом освещении или проблемах со зрением, с которыми сталкивается большинство специалистов с многолетним стажем. Линейка на приборе имеет дополнительную разметку в дюймах и миллиметрах, поэтому прибор можно использовать, не включая, как обычный штангенциркуль.
Недостатки электронных штангенциркулей, в основном, касаются недорогих бюджетных моделей китайских производителей. Были отмечены слабая износостойкость, хрупкость и низкое качество материала. Иногда случаются «скачки» цифр на экране и путаница в показаниях сотых долей миллиметров прибора, поэтому использование такого инструмента требует некоторой сноровки. Всех этих недостатков практически лишены качественные дорогие штангенциркули, например, немецкого производства из высококачественной стали.
Поэтому те, кому по душе и по карману самое высокое качество, смогут оценить все преимущества цифровых устройств, и после некоторого времени использования, возможно, они уже не захотят возвращаться к старым нониусным моделям. Подводя итоги, хочется заметить, что, как бы там ни было, микрометр своих позиций не сдает, и цифровой штангенциркуль ни в коем случае нельзя считать его абсолютной заменой, но вот конкуренцию в измерениях он составить вполне может и имеет все шансы на то, чтобы стать полноценным и незаменимым устройством в арсенале профессионала.
Штангенциркуль какой фирмы лучше выбрать
При покупке любого измерителя очень важна его точность. Ведь именно от измерений будет во многом зависеть изготовление каких-то деталей по проведённым замерам. Если замеры получатся неверными, то потом получатся никуда не годные детали. Точность устройства может гарантировать только ответственный производитель. По исследованиям, экспертным оценкам таковыми стали следующие компании:
- Norgau — российский производитель высокоточных устройств, инструментов, который вот уже более 20 лет на рынке. Norgau помимо российских заводов, представительств имеет два дочерних предприятия в странах Евросоюза. Продукция этой фирмы отличается надёжностью, высокой точностью.
- Matrix — компания по производству инструментов с десятилетней историей, с ассортиментом продукции более 3000 позиций. Это измерительные инструменты, режущие, столярные, слесарные инструменты, оснащение для строительных, отделочных работ, для автомобилей, а так же крепёжные изделия.
- Shan — фирма по производству измерительной техники, которая многократно удостоена международных знаков качества. Бренд Shan в своём современном виде появился в 2013 году в результате договорённостей ЗАО ТД “Калиброн” и Guilin Measuring & Cutting Tool.
- Griff — производитель измерительного, абразивного, металлорежущего, слесарного, строительного оборудования. Ассортимент компании состоит примерно из тысячи позиций. На заводе Griff жёсткий контроль качества.
- Stayer — компания, которая производит как электроинструменты для строительства, отделочных работ, так и ручные инструменты для ремонта, производства, измерений. Вся продукция имеет российские и международные сертификаты качества.
- Зубр — российская компания, которая занимается выпуском измерительных приборов, арматуры, комплектующих для сантехники, хозяйственного инвентаря, инструментов для строительства, ремонтных работ.
- Topex — популярный в Европе производитель инструментов для стройки, приборов для точных измерений. Компания была основана в Польше в 1990 году. С тех пор им удалось завоевать рынки Европы, стран СНГ.
Лучшие штангенциркули длиной 150 мм
Измерительные устройства такой длины хорошо подходят для проведения внешних и внутренних замеров в производстве или ремонте небольших устройств, деталей. Они отлично подойдут также в качестве бытового помощника, который полезно иметь в каждой квартире. Именно в данной категории представлено наибольшее число моделей. Есть и самые простые ручные, а есть и высокоточные электронные штангенциркули 150 мм. Из 30-40 моделей в лидеры вышли четыре.
Калиброн ШЦЦ-I 0-150 0.01
Электронный штангенциркуль с глубиномером Калиброн ШЦЦ-l 0-150 0.001 отлично подходит для проведения измерений предметов с уступами и отверстиями. Можно проводить внутренние и внешние замеры. Устройство относится к первому классу точности и внесено в Госреестр. Упакован в кейс. Губки для внутренних измерений имеют длину 16,5 мм, для внешних — 40 мм. Дисплей работает от батареек CR2032.
Достоинства
- Высокий класс верности;
- Качественная сборка;
- Удобство использования;
- Хороший кейс для хранения и транспортировки.
Недостатки
Не самая низкая цена.
Несмотря на то, что этот прибор достаточно дорогой, он оправдывает свою цену. Пользователь характеризуют его как долговечный и удобный. За это многие готовы платить соответствующую цену. Цифровой штангенциркуль Калиброн покупают один раз и на долгое время.
Topex 31C627
Нониусный штангенциркуль механического типа Topex 31C627 — это прибор первого класса точности. Максимальная длина измерительной шкалы составляется 150 мм. На подвижную рамку нанесена шкала нониуса, которая помогает как можно точнее проводить замеры и минимизировать погрешности. Материал измерительного прибора — нержавеющая сталь. Это позволяет смело использовать Topex 31C627 в работе с твёрдыми предметами.
Достоинства
- Точность показаний;
- Простота использования;
- Долговечный материал, из которого изготовлен прибор;
- Чёткая шкала.
Недостатки
Весьма высокая стоимость устройства.
Люди, которые приобрели этот измеритель говорят о его приятном и удобном использовании.
Зубр 34463-150
Эта модель предназначена для проведения внутренних и наружных замеров, а также глубинных. Для повышения точности получения данных устройство оснащено цифровым отсчётным дисплеем. Прибор изготовлен по ГОСТу из нержавеющей стали. Это обеспечивает долговечность измерительному прибору.
Достоинства
- Крепкие материалы;
- Надежная сборка;
- Высокая точность измерений;
- Яркая, хорошо читаемая метрическая шкала;
- Качественный футляр для транспортировки.
Недостатки
Высокая цена.
Зубр 34463-150 пользуется очень большим спросом среди профессионалов. По их отзывам они полностью довольны точностью работы прибора, его устойчивостью к внешним воздействиям, футляром. Удобным считают и то, что через пять минут бездействия цифровое табло само отключается. Это экономит батарейки.
Stayer Professional
Компания Stayer создала профессиональный измеритель, который абсолютно надёжен и точен. Спектр применения: внутренние, наружные и глубинные измерения. Точность результата — 0,1 мм. Результаты измерений моментально отображаются на цифровом дисплее. Экран достаточно большой, хорошо читаемый.
Достоинства
- Удобство проведения работ по замерам;
- Отличная точность;
- Прочные материалы;
- Низкая цена.
Недостатки
Не самый надёжный футляр для хранения.
Этот измеритель отлично подойдёт как дежурный домашний вариант, при этом современный и с цифровым экраном. Цена этому способствует. От тех, кто регулярно пользуется измерительным устройством Stayer, к его долговечности претензий, как правило, нет.
13 хороших плиткорезов по отзывам покупателей
Как пользоваться?
Согласно инструкции по эксплуатации, перед началом работ почистите губки инструмента от посторонних частиц. Случайно попавший между ними волос, ворсинка из мягкой мебели и прочее могут привести к превышению показаний больше, чем на значение, которому равна заявленная погрешность прибора.
Использование цифровых штангенциркулей отличается от применения аналоговых некоторыми дополнительными функциями.
- С помощью кнопки «дюймы и миллиметры» выберите измеряемую единицу.
- Если показания в начале работы не нулевые – нажмите кнопку «Сбросить на ноль». Ослабьте запорный винт, удерживающий подвижную часть инструмента.
- Раздвиньте губки, заострённые грани которых направлены внутрь.
- Поместите замеряемую деталь или трубу между губками.
- Сведите их так, чтобы они вплотную прилегали к детали, слегка затяните удерживающий винт.
- Проверьте, напротив какого деления располагается указатель (линия). Прибор сразу же покажет искомое значение на дисплее.
- Если нужно вычислить разницу между двумя деталями в одной и той же проекции, нажмите кнопку «Сброс на ноль», ослабьте запорный винт и измерьте этот же участок на другой похожей детали. Штангенциркуль покажет отличие от ранее полученного значения.
Полученное значение и будет размером детали. Если требуется измерить внутренние размеры, вставьте другую пару губок, грани которых разводятся наружу, в отверстие или паз, и разведите их, затем зафиксируйте винт. Они располагаются так, чтобы замеряемые снаружи и изнутри величины были равны.
В следующем видео вы узнаете основные отличия дешевого и дорогого электронных штангенциркулей.
Рейтинг лучших моделей
Широко известными производителями являются следующие фирмы:
- «Микротех» (Украина);
- Intertool, Miol, UKC, Vemer и Wenzhou Sanhe Measuring Instrument (Китай);
- Came To, Digital (Южная Корея).
Однако лучшие модели сегодня выстроились следующим образом (начиная с самого универсального).
Holex 412805 150 – штангенциркуль на 150 мм хода и интерфейсом microUSB для переноса данных на ПК, смартфон или планшет.
Qstexpress 008 – родственная предыдущей модель, но имеет свой дизайн. Пластиковый корпус электронного модуля, точность – всего 0,1 мм, но подойдёт для нечастого применения. Запорный винт отсутствует. Быстродействие всё то же – 1,5 мс.
Достоинства и недостатки
Достоинства цифрового штангенциркуля.
Повышенная точность и малая погрешность, что крайне важно при точных замерах, где малейшее несоответствие в определённой детали сразу вызовет нестабильную работу во всём механизме или установке.
Упрощённая поверка (или калибровка) – когда необходимо проверить работу сразу нескольких штангенциркулей.
Быстрота восприятия и передачи полученных данных. Это крайне важно на производстве, где у конвейера стоит контролёр, определяющий точность и верность определённых размеров выпускаемых деталей и выявляющий производственный брак
Показания прибора выдаются мгновенно – расчёт по шкалам здесь не требуется.
Новичкам незачем изучать, как производятся замеры – за них всё сделают датчик и цифровой модуль.
Возможность переключаться с одного вида замера на другой – на многопрофильных деталях, имеющих разные подходы к замеру того или иного промежутка.
Возможность легко перевести дюймы в сантиметры и обратно, а также передать данные, используя встроенный интерфейс для внешней связи с ПК и мобильными устройствами.
Недостатки электронного прибора.
- Наличие батарейки – забыв её вовремя заменить, вы столкнётесь с необходимостью делать замеры «по старинке».
- Чувствительность к высокой влажности, тряске, ударам и вибрациям – из-за этого электронный модуль легко повредить.
- Программные сбои из-за сильных помех поблизости, чувствительность к статическому электричеству. Отсюда неработоспособность как отдельных функций, так и всего прибора в целом. Может пропасть индикация – у большинства штангенциркулей нет подсветки, и догадаться о том, что прибор ещё исправен и работоспособен (при потухшем дисплее), нельзя.
Проверка
Проверка штангенциркуля – важный аспект перед его покупкой. В домашних условиях получить технологии поверки, близкие к заводским, крайне сложно. Ознакомьтесь с данными из техпаспорта.
В нем не должно быть никаких неточностей и пропусков в описании устройства.
- При внешнем осмотре выполняется проверка целостности и чистоты «штангельного» механизма. Нечёткость в обозначениях, разметке и движении – признак плохого качества исполнения, не тратьте в этом случае своё время и деньги.
- Проверьте, «сидит» ли подвижная рамка на нуле в начальном положении (перед замерами).
- Удостоверьтесь, что при замере толщины, например, ровной доски или смартфона, свет не проходит сквозь линию соприкосновения. Если это не так – инструмент должен быть очищен от пыли и песчинок, посторонних частиц (если они обнаружены). Его губки при этом должны чётко соприкасаться, опять же, не пропуская света сквозь линию смыкания.
Если выбранная модель прошла проверку и устраивает вас по всем параметрам – можно остановиться на ней.
