Как самому сделать чертеж четырехскатной вальмовой крыши

Разновидности стропильных систем для четырехскатных крыш

Устройство стропильной системы зависит от формы четырёхскатной крыши. Наиболее распространены на сегодняшний день следующие конфигурации.

  1. Вальмовая структура. Все четыре ската занимают площадь от конька до карнизного свеса, при этом два боковых имеют трапециевидную форму, а два торцевых (вальмы) — треугольную. Особенностью стропильного вальмового каркаса является наличие двух пар установленных диагонально наслонных стропил, которые идут от края конька и служат опорами для нарожников и шпренгелей.

  2. Голландская полувальмовая. Устройство с усечёнными торцевыми скатами, не достающими до карниза. Как правило, они меньше трапециевидных в 2–3 раза. Преимуществом такого строения четырёхскатной крыши является возможность установки в торцах дома обычного окна, а также отсутствие типичного для двускатных кровель острого выступа, что многократно повышает ветроустойчивость конструкции.

  3. Датская полувальмовая. Характеризуется наличием в треугольных скатах фронтона у конька, который позволяет обеспечить полноценное естественное освещение подкровельного пространства без установки мансардных окон.
  4. Шатровая конструкция. Устанавливается на домах, имеющих квадратный каркас. Все четыре ската шатровой крыши представляют собой одинаковые равнобедренные треугольники, соединённые в одной точке. При возведении такой крыши важным аспектом является соблюдение симметрии.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.

Это интересно: Двускатная крыша — стропильная система своими руками, способы завязывания франтона, мауэрлат

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

  • В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
  • Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

  • Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
  • Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
  • Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

  • Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
  • Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

  1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
  2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
  3. Установка наслонных стропильных ног под ту или иную конструкцию.
  4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
  5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Что представляет собой вальмовая крыша

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

Основной каркас конструкции собирается из следующих элементов:

  1. Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
  2. Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
  3. Для коньковых элементов подбирают материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

Центральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

  1. Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
  2. Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.
  3. Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
  4. С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
  5. Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
  6. Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.
  7. Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
  8. Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
  9. Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
  10. Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.

Какая крыша дешевле

На первый взгляд кажется, что двухскатный вариант намного выгоднее четырехскатного. Но специалисты говорят, что разница в общей стоимости редко достигает 10-20%. Почему так происходит? В вальмовых и полувальмовых конструкциях увеличивается площадь кровельного покрытия, но уменьшается размер фронтонов (если они есть). Но двухскатные крыши, как правило, выше четырехскатных. Стропильная часть у них дополняется диагональными перемычками, что увеличивает расходы.

Проект крыши с двумя скатами можно подготовить самостоятельно.

При проектировании четырехскатных кровель — вальмовых, полувальмовых и шатровых крыш важно правильно рассчитать нагрузку, поэтому эту задачу лучше поручить профессионалам. Подрезки будет больше, соответственно, увеличится расход кровельного покрытия

Для определения примерной стоимости материалов подойдут строительные калькуляторы.

Беседка с четырехскатной крышей

Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.

Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.

На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:

  • веса всех стропил и их дополнительных элементов;
  • массы кровельного покрытия и гидроизоляции;
  • уровня климатических нагрузок, слоя снежных масс;
  • веса строителей, обслуживающих крышу;
  • нагрузки от оборудования, которое планируется установить на стропильной системе.

От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.

Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.

Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить

Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.

Пошаговая инструкция по установке вальмовой крыши для беседки

  1. Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.
  2. Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
  3. Затем выполняют монтаж центральных и промежуточных стропил и нарожников.
  4. Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
  5. На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.
  6. На завершающем этапе работы крепят кровельный материал.

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.

Видео: строительство беседки и барбекю своими руками

Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.

Разновидности стропил и кровель

Для четырехскатной кровли устанавливают систему стропил по висячей и наслонной технологии, в зависимости от используемого способа крепления. Висячую конструкцию создать сложнее и для ее ремонта необходимо больше трудозатрат.

Проще, сделать наслонную стропильную конструкцию. Обычно, эту конструкцию применяют, если у здания есть промежуточные опорные столбы или несущая стена посредине.

Опора дает возможность сделать длину пролета, перекрываемого наслонными стропилами, больше. Нередко, эту систему используют при возведении четырехскатных крыш с небольшим уклоном.

Вальмовые кровельные конструкции

Угол уклона скатов у такой кровли не должен превышать 40 градусов, в конструкции должны быть использованы накосные стропила, установленные в направлении углов здания.

Элементы кровли такого вида называют диагональными. Именно они воспринимают основную нагрузку, приходящуюся на кровлю, по этой причине, их делают из двойной доски или качественного бруса.

При изготовлении таких прогонов, сложность представляет их длина. Чтобы увеличить ее, используют способ, применяемый при изготовлении сборных стропил, соединяемых из 2 частей. Места соединений подпирается стойкой, повышающей надежность соединения.

Кроме того, для вальмовых крыш необходимо устанавливать дополнительные стропила, длиной короче основных. Их используют на треугольных скатах, устроенных вместо фронтонов обычной кровли.

Если длина стропил превышает 7 м, под них желательно установить усиливающую стойку. Если используется ЖБ перекрытие, то допустимо устанавливать стойку непосредственно на него, но здесь необходимо помнить об устройстве гидроизоляционной прослойки.

Шатровые кровли

Конструктивно, стропила шатровых скатных кровель немного отличаются. Разница состоит в том, что в этом случае не используются вальмы, так как скаты крыши одинаковы по форме и по площади. Конек тоже тут не используется, по этой причине работы могут быть сложнее, чем при постройке вальмовой кровли.

Не желательно использовать четырехскатные крыши больших построек, ведь надежность такой кровли меньше.

Используют такие конструкции при соблюдении 2 условий:

  1. Дом должен быть квадратной формы.
  2. В центре постройки существует опора или несущая стена способная выдержать стойку.

Ломаные кровли

Ломаная кровля двускатной крыши фактически имеет 4, а не 2 ската. Чаще всего их используют для увеличения мансардного помещения. Такой способ хорошо подходит для дома в частном секторе, благодаря тому, что при одинаковой площади здания жилая площадь увеличивается почти в 2 раза.

Устраивая ломаные кровли, часто, заранее создают каркас, служащий в качестве опоры для прогонов, поддерживающий ноги стропил.

В общем случае, строительство такой крыши может быть разбито на 3 этапа:

  1. Сначала устанавливают элементы П-образного вида, из балок и стоек перекрытий мансарды.
  2. После этого устанавливают прогоны из качественного бруса. Ноги стропил скатных кровель этого вида требуют использования минимум 3 таких элементов. Из них 2 размещают на углах П-образных элементов, а коньковый прогон устанавливают на особые стойки, находящиеся в середине балок перекрытия мансарды. Так создается прочная конструкция, способная выдержать кроме массы стропильных ног, вес выпавшего снега и сильную нагрузку от порывов ветра.
  3. Последний этап – установка ног стропил, которые необходимо размещать по предварительно подготовленному шаблону.

Особенности возведения вальмовой крыши

Опорой для крыши с четырьмя скатами служит мауэрлат, монтаж которого подробно описан в инструкции по возведению двускатной крыши. Особенностью вальмовой кровли является то, что мауэрлат требуется укладывать на все четыре внешние стены здания. Разбираясь, как сделать четырехскатную крышу, следует отметить, что ключевой особенностью конструкции является наличие диагональных стропил, соединяющих конек и углы строения. Именно эти стропила берут на себя максимальную нагрузку.

После монтажа мауэрлата устанавливаются опоры под коньковый прогон, который должен быть закреплен строго горизонтально на высоте, предусмотренной проектом. К коньковому прогону крепятся диагональные стропила, выполненные из бруса или двойной доски.

Чтобы обеспечить необходимую длину диагонального стропила, в ряде случаев приходится монтировать их из двух частей. Чтобы разгрузить место стыка, под него рекомендуется установить опору. Наибольшей жесткости конструкции можно добиться, если стык с опорой будет располагаться на расстоянии, равном четверти длины стропила от его верхней части, закрепленной на коньке. В целом, для монтажа диагональных стропил удобнее всего использовать cборные (клееные) стропильные ноги, которые отличаются высокой прочностью и идеально подходят для возведения сложных конструкций.

После установки основной конструкции, состоящей из конькового прогона и диагональных стропил, монтируются стропила для монтажа обрешетки. К особенностям вальмовой крыши относится использование не только полноразмерных стропильных ног, которые верхней частью крепятся к коньку (центральных стропил), но и нарожников – угловых стропил, упирающихся верхним торцом в диагональные стропила. Длина нарожников уменьшается по мере приближения к углу треугольного или трапециевидного ската. Шаг расположения стропильных ног определяется на этапе проектирования, при этом на каждом скате, независимо от его длины, должно быть смонтировано не менее трех центральных стропил.

Чтобы обеспечить жесткость всей конструкции, в нужных местах устанавливаются опоры, затяжки и раскосы. Монтаж обрешетки завершает создание стропильной системы. Монтируется гидроизоляция, кровельный материал. Изнутри закрепляется утеплитель и пароизоляция

Если предполагается использование пространства под крышей в качестве жилого помещения, особое внимание следует уделить теплоизоляции и вентиляции кровли. Кроме того, необходимо спроектировать и затем правильно смонтировать мансардные окна

Подробности того, как построить четырехскатную крышу своими силами, можно узнать из тематического видео.

Четырехскатная (вальмовая) крыша считается одной из самых сложных конструкций. Как и любая, имеет свои преимущества и недостатки. Для принятия взвешенного решения нужно ознакомиться с реальными эксплуатационными характеристиками четырехскатной крыши.

Особенности несущего каркаса четырехскатной крыши

Сразу отметим, что стропильная система четырёхскатной крыши будет более сложной по сравнению с традиционными двускатными конструкциями по двум причинам.

  1. Из-за увеличения количества наклонных плоскостей и их стыковки друг с другом. По своей сути соединение скатов — это линии пересечения, идущие под определённым углом к горизонту. Стыки, образующие выступающий над поверхностью скатов угол, называются рёбрами крыши. От них вода стекает по скатам и аккумулируется в разжелобках (ендовах) — линиях пересечения с внутренним углом. Если все плоскости имеют одинаковый уклон, то рёбра и ендовы делят угол основания в месте стыковки смежных скатов надвое и создают наклон к периметру здания в 45°.

  2. По причине того, что прогоны в четырёхскатной конструкции образуют замкнутый контур, где по линиям рёбер и ендов располагаются вальмовые (диагональные) стропильные ноги. Они длиннее рядовых балок, которые установлены продольно скатам на расстоянии между пересечениями вальмовых стропил в верхней обвязке. А вот между нижними частями диагональных ног монтируются короткие стропила, именуемые нарожниками. Отличительной чертой каркаса четырёхскатной крыши является наличие шпренгелей — деревянных распорок под вальмовые стропила.

Основными конструктивными элементами стропильной системы четырёхскатной крыши являются:

  • мауэрлат и коньковый прогон;
  • лежень и стойки под прогон;
  • подкосы и распорки под стойки;
  • ригели и шпренгели;
  • диагональные стропильные ноги;
  • нарожники — короткие угловые стропила, не имеющие крепления с коньком, а примыкающие под одним углом к диагональным (угловым) стропилам;
  • рядовые и центральные промежуточные стропила;
  • коньковый брус, проходящий по центру кровли;
  • кобылки стропильных ног.

Таким образом, количество элементов стропильной системы четырёхскатной крыши значительно больше, чем, например, у двускатной конструкции, а это, естественно, удорожает её возведение. Однако в целом, как мы уже отмечали выше, обустройство четырёхскатной крыши обойдётся ненамного дороже за счёт экономии на укладке кровельного пирога, поскольку отходов изоляционных материалов и укрывного настила при раскрое на многоскатную конструкцию будет значительно меньше.

Несмотря на то, что стропильная система четырёхскатной конструкции более сложная и дорогая, сооружение всей крыши является более выгодным за счёт экономии на обустройстве кровельного пирога

К тому же четырёхскатная конструкция:

  • более устойчива к атмосферным явлениям и нагрузкам;
  • намного эффектнее в эстетическом плане, солиднее и основательнее;
  • даёт возможность оборудовать просторные подкровельные помещения;
  • позволяет обустроить комфортную придомовую территорию и расположить центральный вход в любом месте за счёт многонаправленного отвода талой и дождевой воды.

Рекомендации от профи!

Аксессуары для бани
Беседка своими руками
Бетонный забор
Буржуйка своими руками
Веранда своими руками
Винтовой фундамент
Дачный туалет своими руками
Декоративный кирпич
Забор из камня
Заливка фундамента
Как сделать забор
Калитка из профнастила
Камин своими руками
Кирпичный забор
Клумбы своими руками
Кованые ворота
Крыльцо своими руками
Купель для бани
Курятник своими руками
Лестница своими руками
Металлические ворота
Монтаж вагонки
Монтаж поликарбоната
Насос для дачи
Обустройство гаража
Ограждения для клумб
Отмостка своими руками
Парилка в бане
Перила для лестниц
Погреб своими руками
Покраска стен
Пресс своими руками
Решетки на окна
Рулонные ворота
Сарай своими руками
Сигнализация для дачи
Скамейки для дачи
Столбы для забора
Стяжка пола
Твердотопливные котлы
Теплица своими руками
Установка забора
Утепление дома
Утепление мансарды
Утепление фундамента

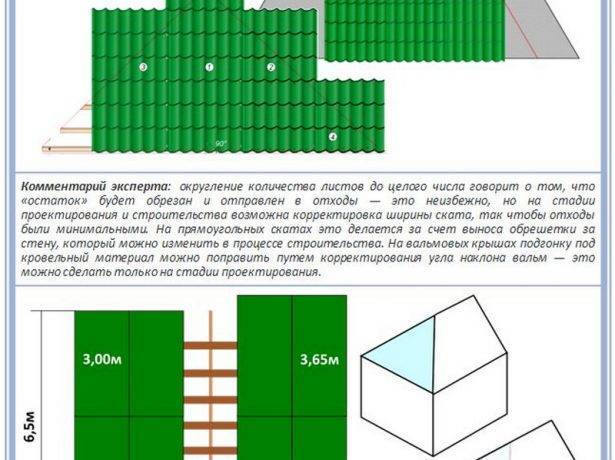

Монтаж кровельного покрытия

Для крыши шатрового типа не укладывают кровельное покрытие по одному градусу, например:

  • гибкая черепица монтируется при уклоне на 8−18 градусов;
  • асбестоцементные материалы монтируются при 14−16 градусах;
  • металлическая черепица монтируется при уклоне на 30−60 градусов.

Кроме основных кровельных материалов, можно применять и специфические виды, например, камышовые и тростниковые варианты. Надежность и долговечность такой кровли сводится к минимуму, особенно если регион находится в суровых климатических условиях.

В основном для сложной формы крыш используют гибкую и металлическую черепицу. Материал существенно дороже, но обладает высоким сроком службы. В первом случае для монтажа используется специальная газовая горелка. Материал наплавляется путем разогрева гибкой черепицы и основания крыши. А во втором случае закрепление листов выполняется при помощи шуруповерта и саморезов. Покрытие всегда производится снизу вверх.

Отходы кровельного покрытия будут большими, поскольку крыша имеет фигурную форму и без подрезки не обойтись. Это надо учесть при расчетах на расход материала.

Если работа будет проводиться в одни руки, то следует запастись терпением и силами. Ведь на всех этапах сборки кровельного изделия придется где-то поддержать брус или подать лист кровли. Поэтому желательно включить в работу еще одного человека, который станет помогать в сложных ситуациях. Однако если такая крыша будет предназначаться для маленькой беседки, то в таком случае можно справиться и своими силами.

Монтаж четырёхскатной крыши

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

  1. Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.

  2. При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.

  3. Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.
  4. Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.

  5. Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.

  6. Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.
  7. Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.

  8. В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.

  9. Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.

  10. Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.
  11. После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

SQLITE NOT INSTALLED

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий

Adblock
detector
