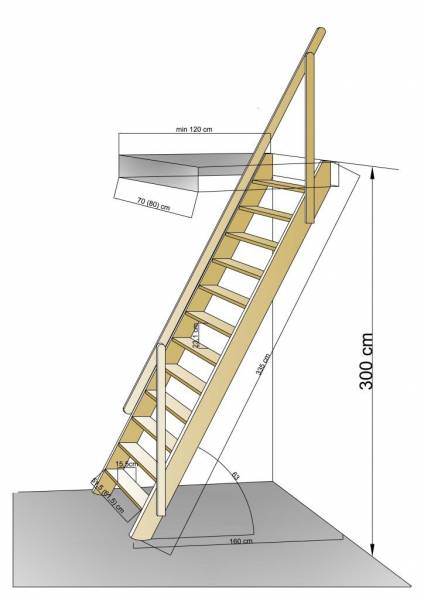

Чертежи лестницы на чердак

Монтаж лестницы с люком своими руками: пошаговая инструкция

После приобретения модели встает вопрос о монтаже конструкции. Если готового люка на чердак нет, его можно сделать самостоятельно с учетом размеров лестницы – об этом далее. Если же он есть, можно сразу приступить к работе. Об этом – прямо сейчас:

  1. Прежде всего, необходимо достать всю конструкцию и убедиться в полной комплектности, разложив все элементы в удобном порядке.
  2. Следует сразу понять, что люк должен точно соответствовать проему – устанавливать в заведомо небольшие, узкие проемы не следует, поскольку конструкция станет ненадежной, а также есть риск повредить перекрытие потолка.
  3. Нужно подняться на стремянку и посадить на саморезы доски по сторонам люка.

Далее потребуется помощь второго человека: один будет работать на чердаке (с шуруповертом, отверткой, ключом и угломером), другой – снизу на стремянке. Складную лестницу необходимо поднять и поставить на временные опоры (можно на доски). Лестничная коробка фиксируется шурупами: 2 сзади и 2 спереди, при этом все углы в ней должны быть строго прямыми.

Лестницу можно снять с подпор, раскрыть. Далее работник на чердаке фиксирует ее шурупами слева и справа. Щель между лестничной коробкой и проемом крыши утепляется слоем теплоизоляции (минеральная вата, опилки и т.п.).

Далее на лестнице немного ослабляются болты, лестница складывается, после чего болты снова затягиваются.

Далее измеряется точная высота лестницы, а остальная часть отпиливается (в случае с металлическими вариантами – отвинчивается). При этом линия отпила должна быть выше или ниже ступеньки – необходимо подрегулировать так, чтобы на ступени лестница не заканчивалась.

Подробное видео, где наглядно представлена технология монтажа чердачной лестницы с люком на примере модели FAKRO можно увидеть здесь.

Разновидности чердачных, а также мансардных лестниц

Давайте рассмотрим наиболее популярные варианты чердачных лестниц.

  1. Монолитная конструкция — это приспособление, которое устанавливают для постоянного пользования. Такое решение отличается надежностью, удобством и безопасностью, но будет занимать определенное пространство в доме, что для небольших площадей будет недостатком. По типу исполнения бывает маршевая или винтовая монолитная лестница.

    Монолитная винтовая лестница как и маршевая занимает довольно много места.

  2. Складная конструкция — это лестница, которую монтируют к входному чердачному люку. Эта конструкция не так надежна и безопасна, как предыдущая, но отличается компактностью, что иногда может иметь решающее значение. По типу исполнения различают откидные, ножничные, телескопические или раскладные (рычажные) чердачные лестницы.

    Разные типы чердачных лестниц выбираются для удобства в использовании.

  3. Переносная или приставная конструкция — это стремянки и другого вида переносимые лестницы. Они менее безопасны и не удобны в эксплуатации.

    Обычно стремянки используются для временной работы.

Последнюю разновидность чаще используют на время или в случае редкого использования чердачного помещения. Но наиболее практичной и компактной станет складная конструкция с люком.

Установка несущих элементов

Итак, давайте отдельно поговорим о несущих элементах чердачной лестницы. Так, обычно, это косоуры и колонны у деревянных лестниц, или же косоуры плиты у железобетонных лестниц.

Если угол поворота у лестницы больше 360 градусов, когда речь идет уже о круговых лестницах. Таковые были наиболее популярны в средневековое время. В качестве опоры у них уже ставится с центральной стул. Главное преимущество таких лестниц – это компактность, ну вот как подниматься по ним очень комфортно. Особенно, если у человека сами стационарные лестницы отличаются между собой по типу несущих элементов, в качестве которых выступают дети и высыпаться, стойки, большие косоуры.

Проектируем и подготавливаем монтаж чердачной лестницы:

Шаг 1. Первым делом вам нужно определить габариты проема в перекрытии для будущей лестницы и само расстояние между чердачным перекрытием и полом жилого помещения. Это поможет точно просчитать количество ступенек.
Шаг 2. Далее продумайте, какой будет угол закручивания винтовой лестницы. По правилам, при прохождении полного круга по такой лестнице вы должны закончить движение в той же точке горизонтали, откуда вы его начинали
Обратите внимание, что если лестница на чердак будет установлена по середине помещения, тогда все просчитать будет несложно, но если вы собираетесь поставить ее в углу – посмотрите, чтобы при выходе из лестницы вы не уткнулись носом в стену

Также важно, чтобы вы, поднимаясь по лестнице, не ударялись головой о конструкции чердака.
Шаг 3
Рассчитать нужное количество ступенек вам будет несложно. Для этого разделите высоту жилого этажа на количество подъемов и посмотрите, какие получаются параметры высоты и ширины ступени, насколько те соответствует нормам

Ведь вам должно быть удобно подниматься и спускаться по такой лестнице, как и вашим всем домашним. Поэтому отклонение от нормы может быть только не большим.

В случае, если у вас не получается спроектировать целое количество ступенек, придется либо сделать пол повыше, либо изменить высоту самой первой ступеньки. И последний способ – это сделать какую-то ступеньку более широкой, что никак не скажется на удобстве. Ведь винтовой лестницы ступеньки забегают друг на друга и просто одна из них просто более глубоко забежит внутрь под верхнюю.

Высота комнаты прямо под чердакам должна быть от 2 до 3 метров. Только так можно будет поставить лестницу с комфортным углом наклона (а это – 45°). Обычно готовые лестничные конструкции имеют от 10 до 15 ступенек, и высота между ними составляет 18 и 15 метров. По сути, это как раз между двумя и тремя метрами в разложенном состоянии.

Откидная

Эта модель тоже сделана на тетивах, причем одна из них прикреплена к стене (стационарная). Ступеньки тетивам крепятся на петлях, благодаря чему лестница складывается. Такой вариант проще, чем складная лестница для выхода на чердак из трех частей, убирающаяся в люк. Для изготовления такого варианта необходимо:

  • две доски для тетив шириной 20 см и толщиной 3 см,
  • доски для ступеней шириной 12 см, толщиной 3 см и длиной 50 см,
  • по 2 петли для каждой ступени,
  • анкера,
  • саморезы,
  • крюк для крепления к стене в сложенном состоянии.

В первую очередь стационарную тетиву жестко крепят анкерами к стене

Важно качественно сделать крепеж, именно на эту часть будет приходиться весь вес конструкции

Далее размечают тетиву. Ширину ступеньки берут равной 120 мм, отмечают первую из них параллельно полу, проводят отрезок, равный ее ширине. Через его концы проводят две прямые, параллельные краям тетивы. От конца горизонтального отрезка чертят перпендикуляр и отступают от него 1 см. Этот отступ нужен, чтобы в сложенном виде ступеньки не терлись друг о друга.

Петли закрепляют таким образом, чтобы ступеньки поднялись вверх, а подвижная половина опустилась.

Изготовление и монтаж чердачной лестницы

Складная лестница на чердак изготавливается из трех отдельных секций. Данную конструкцию рекомендуется оснастить специальным элементом, который предотвращает скольжение. Деревянные изделия должны иметь рифленую поверхность, а металлические – насечку

Также крайне важно учитывать, что необходимо предусмотреть специальный механизм, который позволит лестнице плавно открываться и закрываться. Для этой цели устанавливаются шарнирные соединения или используются обычные дверные петли

Процесс поэтапного изготовления и монтажа чердачной лестницы с люком выглядит следующим образом.

Изготовление короба и люка

Сначала изготавливают короб, в котором будет размещаться лестница в сложенном состоянии. Короб устанавливают в потолочный проем. Для его изготовления понадобится доска по ширине равная чердачному перекрытию. Ее нужно обработать и разрезать на элементы. Далее элементы склеивают при помощи столярного клея, а затем скручивают саморезами (диаметр – 5).

По теме:

НАЗАД

ВПЕРЕД

1 из 2

Теперь изготавливают сам люк. Берут пять брусков (два укороченных и три более длинных) для рамы. Размер элементов – 50х50 мм. Один из длинных крепят к центру рамы для дополнительной жесткости. Места примыкания обрабатывают столярным клеем.

Далее на раму из брусков помещают лист фанеры (примерно 8х10 мм). Фанерный лист прикручивают к деталям при помощи саморезов в 50 мм.

Как собирается чердачная лестница

Для сборки лестницы используют доски, предназначенные для стоек или тетивы. Две доски необходимо скрепить между собой скотчем, чтобы точно отметить длину секций, отверстий для крепежей и пазов для ступенек. В двух досках одновременно делают сквозное отверстие в виде полуокружности. В это отверстие вставляют шарнирные соединения.

Затем доску с отверстием распиливают по центру – это будущие стойки (тетивы) для лестницы. Их скрепляют механизмом, который позволяет раскладывать конструкцию.

Следующий шаг – разметка для установки ступенек. На данном этапе используют малку.

Теперь делают запилы, а после убирают ненужные детали при помощи стамески. Далее нарезают доски для ступенек, монтируют в пазы и крепят при помощи столярного клея.

Приступают к креплению шарнирных соединений. Приобрести подобный механизм можно в любом строительном или мебельном магазине. Но также их можно изготовить самостоятельно. Детали устанавливают на секции складной лестницы, которые были просверлены заранее. Соединительный болт шарнирного механизма устанавливается в выпиленный паз. Аналогичным образом устанавливают шарниры и в другие секции лестницы.

Далее переходят к крепежам, которые будут удерживать и открывать люк. Для этого задействуют рояльные петли. Их устанавливают на край короба тонким сверлом.

На этом этапе короб требуется надежно «вмонтировать» в потолочный проем. Его крепят к стенкам укрепленного проема при помощи гвоздей или саморезов. Образовавшиеся зазоры заполняются монтажной пеной. Затем к коробу крепят петли для люка и дополнительно устанавливаются временные диагональные бруски.

На временные подставки устанавливается рама, на ее край монтируются навесные петли и прикручиваются. В целях термоизоляции используют любой материал для утепления и обшивают внутри люка. Затем раму необходимо дополнительно укрыть фанерным листом.

Теперь устанавливается шарнирный механизм, который будет фиксировать нижнюю часть люка. Это может быть самый простой вариант – две металлические петли, скрепленные между собой.

Установка чердачной лестницы

Далее приступают к установке чердачной лестницы и закреплению верхней секции. Для этого используют кронштейны, которые прикручивают к внутренней или внешней стороне конструкции.

В завершении необходимо продумать механизм, который будет надежно закрывать люк и удерживать чердачную лестницу. В качестве временного варианта можно использовать брусок-щеколду, который прикручивают обычным саморезом. Если выбрать более сложный вариант, при котором данный механизм будет автоматизирован и люк будет удерживаться на коробе. Дополнительно чердачная лестница дополняется амортизаторами (пружинами).

Виды

Исходя из конфигурации мансардные лестницы можно разделить на несколько групп:

  • монолитные;
  • переносные;
  • складные.

Первая группа, в которую входят винтовые и маршевые модели, является стационарной конструкцией для дома. Это наиболее популярный вариант лестниц для доступа в чердачное помещение, поскольку моделям этого вида присущи элегантность, роскошь, а также усиленная безопасность в ходе использования. К минусам монолитных лестниц можно отнести их массивность, а также достаточно серьезную стоимость в сравнении с остальными типами конструкций.

Стационарные лестницы бывают поворотные, прямые, винтовые, конструкции с «гусиным шагом».

Ко второй группе относятся лестницы по типу стремянки, они очень компакты и после эксплуатации легко и быстро убираются в кладовую или другое отведенное для них место в доме. Лестница данного типа состоит из двух направляющих, между которыми обустраиваются степени

Продукция имеет небольшую стоимость, однако к недостаткам переносных лестниц можно отнести их временное предназначение и высокий уровень трамвоопасности вследствие неосторожной эксплуатации. Чаще всего такие модели приобретают для небольших летних домиков дачного типа

Последняя группа конструкций включает в себя основные преимущества вышеперечисленных групп. Такие устройства совершенно безопасны для использования в любом режиме, прекрасно гармонируют с различными направлениями в интерьере, не занимают много места и очень удобны и просты в применении по прямому назначению в доме или квартире. Складные чердачные лестницы не так много стоят в сравнении с монолитными конструкциями.

К группе складных чердачных лестниц можно отнести такие виды маршей:

  • выдвижные системы;
  • раздвижные;
  • раскладные;
  • откидные.

Выход конструкции из люка бывает ручным или автоматическим. В первом случае предполагается использование шеста, который будет открывать замок, как правило, расположенный на высоте, не позволяющей человеку справиться без помощи дополнительного специального предмета. Автоматическая система открывания замка в люке выполняет свои задачи при использовании электропривода, наличие которого увеличивает общую стоимость продукции.

Можно также выделить разновидности методов установки лестниц. В основном, используется раскладной, раздвижной и телескопический способ. Последний предполагает принцип ее раскладывания, сводящийся к тому, что секции лестницы поочередно будут выезжать одна из другой. Нижние детали выполняются большей толщины, чем вышестоящие, поэтому составляющие легко помещаются друг в друге. Такие устройство в сложенном виде имеет наименьшие размеры, поэтому не требует много места для хранения.

Раздвижная лестница визуально напоминает ножны, в процессе ее изготовления используют полосы из металла – алюминия. В местах соприкосновения элементов устанавливаются степени. Такой вариант исключает их вращение. Складывается конструкция как гармошка. Именно эти изделия прекрасно выдерживают большие нагрузки на основание. Процесс ухода за конструкцией из алюминия требует регулярной смазки движущихся составляющих.

Раскладная лестница для чердака без труда прячется под крышкой люка. Особенностью конструкции является угол наклона устройства в разложенном виде, который для обеспечения надежной фиксации составляет 70 градусов. Чаще всего раскладные виды представляют собой систему, имеющую три секции. Их крепление друг с другом происходит при помощи петель, шарниров и других крепежных деталей. От размеров раскладной конструкции будет зависеть размера потолочного люка, в котором она будет храниться.

К минусам складных систем для лестниц стоит отнести достаточно трудоемкий монтаж, выполнение которого лучше доверить специалистам. Опытные мастера разместят конструкцию, четко следуя инструкции и специфике технологии выполнения этого процесса, что исключит образование неисправностей, которые чреваты возникновением аварийных ситуаций, связанных с эксплуатацией лестницы.

Советы и рекомендации

Отзывы покупателей о готовых моделях складных конструкций неоднозначны. Многие ратуют за покупку такой лестницы, мотивируя тем, что можно не тратить время на поиски материалов и ее изготовление. А уж встроить стандартную конструкцию в стандартный проем вообще не составит проблем. Среди минусов у другой половины респондентов тот же самый аргумент. Готовые стандартные лестницы слабо вписываются в нестандартный интерьер и оригинальный потолочный проем.

Чтобы лесенка прослужила как можно дольше и лучше, стоит прислушаться к следующим советам специалистов ремонтно-строительного дела:

  • прежде чем приступить к покупке и монтажу, необходимо хорошо продумать будущую конструкцию и начертить план-схему со всеми необходимыми размерами;
  • обязательно нужно определиться или необходимо утеплять люк на чердак. Это позволит сразу же приобрести необходимый утепляющий материал;
  • следует выбирать минимальные возможные параметры для чердачного люка. Чем больше проем, тем ниже теплоизоляция. Если чердак неотапливаемый, в доме будет прохладно именно из-за большого отверстия в потолке, пусть и прикрытого утепленным люком;
  • необходимо определиться с видом конструкции в зависимости от площади, на которую можно рассчитывать.

Чтобы лучше разобраться в особенностях конструкций складных чердачных устройств и облегчить себе процесс монтажа, стоит рассмотреть поэтапную установку двух видов лестниц.

Монтаж самой простой откидной конструкции не требует наличия потолочного люка и выполняется в несколько этапов.

  • Нужно приобрести готовую деревянную лестницу. Ее длина должна быть больше высоты потолка в помещении на 30–40 см.
  • Два коротких деревянных бруска, по длине равных ширине потолочного проема, необходимо прикрутить саморезами кверху и книзу лестницы сзади.
  • Следует распилить лестницу на две части между ступенями таким образом, чтобы верхняя часть была процентов на 25 длиннее нижней. Снизу скрепить оба сегмента при помощи карточных петель.
  • На обратную сторону лестницы нужно прикрутить по диагонали брусья длиннее конструкции на 15–20 см для придания всему устройству жесткости.
  • Следует приставить лестницу к потолочному проему и крепить верхний короткий брус к одной из сторон отверстия. Лучше всего для этой процедуры подойдут анкера. В крайнем случае можно использовать те же карточные петли.
  • Петля прикручивается к одной из направляющих лестницы. Конструкция складывается.
  • К стенке следует прикрепить крючок, который впоследствии соединяется с петлей.

Рейтинг на самую популярную складную чердачную лестницу выдвигает на первое место трехсекционную раздвижную конструкцию. Ее также вместе с люком можно изготовить самостоятельно в домашних условиях, используя пошаговую инструкцию.

  • Подготовить короб проема к монтажу. Если в потолке до сих пор не было отверстия, его необходимо сделать. Измерить примерный периметр лаза и прибавить к полученной цифре около 10 мм. Сделать вырез по начерченному контуру с припусками. Внутренний периметр проема – это размеры будущего люка. Если требуется утепление крышки, необходимо сразу же выполнить все процедуры для обеспечения этого. Обязательно продумать паро- и теплоизоляцию.
  • Работа с готовой приставной деревянной лестницей. Нужно распилить ее на три равные части и соединить их уже при помощи навесов-уголков. Чтобы конструкция складывалась и умещалась аккуратно на крышке люка, нужно установить крепеж на одном месте распила с одной стороны, а на другом – с другой.
  • Установить и фиксировать подъемный механизм. Необходимо объединить лестничную и потолочную конструкции. Для этого верхнюю часть лестницы следует упереть в жесткое основание люка. Верхние части несущих балок соединить с основанием дверцы. Фиксировать все саморезами.

Чердачная лестница с люком: разновидности и выбор

В частных домах место под кровлей зачастую не пригодно для обустройства жилой зоны. Оставлять его пустым и не использованным непрактично. Чердачное пространство может послужить прекрасным местом для хранения большого количества домашней утвари. Грамотная организация чердака потребует разнообразных строительных решений, одним из которых является обустройство чердачной лестницы, удобной, надёжной и функциональной.

Разновидности обустройства лестниц

Если чердак является жилым помещением, то наиболее удобно обустройство стационарной лестницы. При частом использовании надёжность и удобство эксплуатации важный критерий, который учитывают, выбирая такой тип лестницы. Это приспособление имеет массивные размеры, и поэтому занимает немало места, ценного для частного дома.

Виды лестниц с люком

Будучи востребованными, на современном рынке, лестницы с люком имеют широкое разнообразие. По материалу изготовления различают деревянные и металлические конструкции. Часто встречается комбинирование этих материалов, в которых лестничный марш изготовлен из дерева, снижая вес приспособления, а раздвижные механизмы и крепления из металла, обеспечивая жесткость и прочность.Выбирая материал для устанавливаемой лестницы надо учитывать интенсивность её эксплуатации. Для частого использования лучше выбрать модель, сделанную полностью из металла, они более долговечны. Деревянная конструкция быстрее изнашивается, но при редком использовании показывает прекрасные эксплуатационные качества.

Телескопический механизм

Конструкция телескопической лестницы состоит из секций, которые при раскладывании выдвигаются одна из другой. Нижние детали более толстые и по мере подъёма они становятся тоньше, помещаясь друг в друге. Поэтому устройство в собранном виде занимает минимальное количество места. Изготавливают их из алюминия, поэтому они имеют малый вес.

Раздвижной механизм

Конструкция раздвижной лестницы состоит из металлических полос и напоминает ножницы, соединенные между собой попарно, концами. В точках пересечения полос жестко закреплены ступени, исключая их вращение. Такая лестница складывается по принципу гармошки, приподнимая одну из ступеней, все остальные, являясь взаимосвязанными рычагами, приходят в движение. Раздвижное устройство простое в использовании, полноценно выполняет возложенные на него функции и занимает в сложенном состоянии мало места.

Раскладной механизм

Наибольшей популярностью пользуется лестница чердачная складная, компактная и прочная. В собранном виде вся конструкция прячется за крышкой люка, находясь на чердаке. В разложенном состоянии ножки должны надёжно упираться в пол под углом 70-75 градусов. Состоят раскладные лестницы обычно из трёх секций, соединенных между собой специальными крепежами, петлями и шарнирами, обеспечивающими удобное складывание и раскладывание модели.

Размеры лестничного марша

Если принять решение установить чердачную лестницу своими руками, то начинать работу следует с приготовления места в потолке для будущего размещения люка. Его размеры зависят от выбранной модели. Большинству готовых конструкций понадобится люк с размерами 70 на 120 см. Такое отверстие с успехом справится с задачей размещения сложенной лестницы и является удобным для подъёма

Чтобы правильно подобрать устройство для безопасного и надёжного использования, необходимо обратить внимание на основные параметры выбора:

  • длина лестницы зависит от высоты потолка в помещении,
  • ширина и длина ступеней должна быть удобной для перемещения по лестнице,
  • высота ступеней, т. е. расстояние между ними должно быть подходящим под шаг пользователей и зависит от угла наклона лестницы,
  • максимальная нагрузка, которую способна выдержать конструкция.

Чердачная лестница с люком: разновидности и выбор Лестницы на чердак с люком Раскладная или раздвижная лестница на чердак Установка лестницы на чердак Чердачные лестницы факро Чердачные лестницы от леруа мерлен

Необходимые расчеты

Перед началом работ по изготовлению чердачной лестницы нужно рассчитать размеры:

  • высоту подъема – сумма высоты помещения и толщины перекрытия;
  • угол крутизны: оптимальный – 45°, максимальный – 75°;
  • длину горизонтальной проекции – отношение высоты подъема к тангенсу угла крутизны;
  • длину пролета – по теореме Пифагора или как отношение высоты подъема к синусу угла крутизны.

Полученные величины заносят в чертеж. Теперь можно рассчитать количество ступеней – разделить длину пролета на 20 см.

Длину горизонтальной проекции учитывают при определении полезной площади, которую можно выделить под установку марша. Оптимальную длину люка находят как отношение среднего роста человека к тангенсу угла крутизны, тогда при подъеме не нужно будет наклоняться.

Если люком пользуются редко и угол достаточно крутой, то удобством при подъеме можно пренебречь и назначить минимальный размер – 60-70 см.
