Бойлеры косвенного нагрева: типы устройств, схемы подключения и обвязки

Оглавление

Полезные советы от профессионалов

Существует ряд важных нюансов, без знания и соблюдения которых подключение бойлера к водопроводу будет неправильным. Вы должны знать, что систему горячего водоснабжения не нужно укомплектовывать никакими дополнительными элементами, за исключением отсекающего крана. Он устанавливается на патрубок бойлера.

Патрубок же холодной воды устанавливается после предварительного монтажа тройника. Кран для отведения лишней холодной воды из водонагревателя врезается в боковой отвод разветвителя. Также к тройнику подключаются клапан обратки и отсекающий кран. Последний соединяется с водопроводом.

Как слить воду из водонагревателя

При подключении бака к водопроводу запрещается делать следующее:

  • открывать защитное окно при включенном нагревателе;
  • испытывать пустой бойлер. Предварительно бак нужно наполнить водой, иначе ТЭН может сгореть;
  • сливать воду, не выключив предварительно нагреватель;
  • укомплектовывать водогрейку деталями от других бойлеров. Исключение составляют одинаковые модели, а также баки с совместимыми запчастями.

Конструкция косвенного бойлера и принцип его действия

Устройство косвенного бойлера состоит из теплоизоляционного бака, имеющего внутри водонагревательный элемент, а именно змеевик (трубчатый теплообменник). Последний представляет собой греющий элемент, по которому проходит теплоноситель (вода либо антифриз), и который подключается через индивидуальный контур к системе в целом или котлу отопления в частности. Время нагрева воды непосредственно зависит и от мощности, и от площади поверхности змеевика. Зачастую емкости водонагревателей оснащены встроенным анодом, способствующим его пассивной защиты. косвенного нагрева можно встретить напольного либо настенного исполнения.

Принцип работы бойлеров довольно прост. Проходя через водонагревательный элемент (змеевик), теплоноситель (вода либо антифриз) передает часть тепла находящейся в баке воде. Таким образом, стенки змеевика служат поверхностью теплообмена. Другими словами, внутри бака установлено что-то вроде радиатора системы отопления, только греющего не воздух, а нашу воду в баке.

Положительные и отрицательные характеристики

Рассматривая плюсы и минусы косвенных водогрейных приборов, надо остановиться на главном преимуществе – экономия энергоресурсов. За газовый и электрический бойлер придется отдельно платить. Энергию косвенный водонагреватель получает бесплатно от работающей системы отопления.

Из других преимуществ выделяется:

  • Длительный срок эксплуатации. Нагрев теплообменника не образует твердых накоплений. Накипь появляется при работе ТЭНа, но его включают не круглогодично, а только летом.
  • Водонагреватель с двумя теплообменниками или системой «бак в баке» характеризуется высокой производительностью.
  • Модель с дополнительно установленным ТЭНом сочетает два важных параметра: экономичность зимой, эффективность летом.
  • Имея сварочный опыт косвенный водонагреватель можно сделать самостоятельно.

Минусом является сложность и дороговизна монтажа. Первый нагрев емкости осуществляется долго, но потом температура воды постоянно поддерживается. При отсутствии ТЭНа летом невозможно получить горячу воду.

Общие принципы

Под процедурой обвязки бойлера подразумевается его соединение с системой отопления и магистралью водоснабжения. От качества выполнения работы напрямую зависит продуктивность системы водонагрева.

Именно поэтому монтаж бойлера должен производиться не по произвольной технологии, а с соблюдением следующих обязательных принципов:

  1. Подача воды — через патрубок в нижней зоне бойлера.
  2. Забор горячей воды должен выполняться через патрубок в верхней части оборудования.
  3. Точка рециркуляции должна проходить по центру бойлера.
  4. Теплоноситель заходит в емкость бойлера сверху вниз – через патрубок в верхней зоне. А выходить, то есть возвращаться в систему, – через нижнюю зону.

Устройство бойлера

Если соблюсти все четыре принципа, вода на выдаче в верхней зоне бойлера всегда будет горячей, что позволит добиться максимального КПД оборудования.

Рассмотрим специфику разных способов обвязки.

Выбор бойлера косвенного включения

Параметры выбора водонагревателя:

  1. В соответствии с целями выбирают объем. Не следует выбирать большие бойлеры, так как вода в них нагревается дольше, и необходимы большие затраты энергии.
  2. Материал нагревательного элемента. Могут сниматься или быть встроенными. Выполнены из стали или латуни. Предпочтение отдается съемным латунным.
  3. Материал бака. Недорогие из нержавеющей стали покрываются трещинами, быстро изнашиваются.
  4. Материал утеплителя. Поролон неприемлем из-за своих низких теплоизолирующих показателей. Утеплитель должен быть полиуретановый.

При выборе водонагревателя косвенного нагрева обратите внимание на характеристики:

  • емкость;
  • мощность теплообменника;
  • внешний вид.

Емкость выбирают, из расчета количества потребляемой воды. Значение мощности влияет на скорость нагрева. Ну а внешний вид определяется исходя из стилистики помещения, в котором будет расположен прибор.

Чтобы вода нагревалась быстро и в нужном количестве, необходим качественный котел. Очень хорошо подходят котлы, с использованием твердого топлива. В этом случае, даже после прогорания, вода остается теплой. Автоматизированные и энергонезависимые котлы тоже подходят. Главное внимательно прочитать инструкцию по подключению, или вызвать специалиста. Бойлер и котел необходимо ставить на небольшом расстоянии друг от друга, поэтому приготовьте достаточное количество свободной площади. В некоторых случаях понадобится циркуляционный насос. Можно использовать одно- или двухконтурные устройства.

Температура воды внутри водонагревателя всегда соответствует температуре нагревания теплоносителя. Чтобы нагреть воду до более высокой температуры, необходимо дополнительно устанавливать ТЭН.

Водонагреватель косвенного нагрева — необходимый прибор для бытового использования. По стоимости и принципу работы, их продается огромное количество. От недорогих до премиум-класса. Делайте выбор, исходя из своих индивидуальных потребностей, с соотношением цена-качество.

Водонагреватель Климатическая техника

Устройство

Принцип работы бойлера косвенного нагрева в большинстве случаев подразумевает размещение вводного патрубка в нижней части аппарата. Но есть модели, в которых такой блок располагается наверху, и тогда жидкость движется в направлении самой низкой точки. Насос, развивая выталкивающую силу, гонит теплоноситель по контуру. При этом, оказываясь среди более холодной воды, он сам отдает тепло. Обычно змеевик работает с одной порцией жидкости в несколько приемов.

Обнаружив, что температура змеевика совпадает с температурой внутри нагревательного блока, реле разобщает электрическую цепь, питающую насос. В момент, когда датчик зарегистрирует охлаждение воды до заданного значения, подача тока восстанавливается, и это позволяет насосу прокачивать горячую воду из котла в бак. Верхнее подключение змеевика к источнику теплоносителя считается наиболее выгодным в энергетическом отношении.

Преимуществом бойлеров косвенного нагрева перед другими моделями оказываются:

  • заметно меньшие энергозатраты;
  • повышенная генерируемая мощность;
  • связанная с ней возможность подать теплую воду сразу нескольким потребителям;
  • легкость монтажа и скорость прогрева жидкости.

Главный недостаток тоже связан с принципом работы устройства: оно накрепко привязано к реальному источнику тепла. Если таким источником сделали отопление, то в летние месяцы система будет неработоспособна. Компенсировать этот изъян могут встроенные ТЭНы, которые присутствуют практически в каждом бойлере. Аппараты с косвенным нагревом немного дороже, чем их простые электрические аналоги. Кроме того, увеличение длины магистрали и добавление дополнительного звена влечёт усиленный расход энергии.

Некоторые варианты расстановки даже позволяют ставить бойлеры КН и обычные газовые или электрические рядом, друг над другом, чтобы сократить занимаемое место. Теплообменник в аппарате делается из стали либо из латуни, конструкторы стараются максимально нарастить его поверхность. В дополнение к теплозащите изолирующими материалами иногда ставится кожух. Существуют модели с парой теплообменников, которые нагревают жидкость заметно быстрее обычных конструкций.

Системы с рециркуляцией имеют более сложное устройство. Они позволяют получать горячую воду немедленно при открытии кранов, а не через несколько минут после этого. В дополнение к стандартному набору компонентов потребуются:

  • расширяющий бачок;
  • выпускающий клапан;
  • клапан обратного хода;
  • предохранительное устройство.

Требуется тщательно продумать, где будет располагаться точка рециркуляции. Подводить холодную воду нужно будет в нижнее отверстие, а выброс горячей будет производиться сверху. Там же подсоединяется ведущая вниз труба теплоносителя. Подключение всех труб между собой достигается за счет переходников, а также кранов и клапанов

Важно: стоит сразу продумать всю систему отопления. Только при этом условии удастся обеспечить качественную рециркуляцию

Применение рециркуляции обеспечивает повышенную эффективность обогрева дома, КПД бойлера сразу вырастает на 30—35%. Для обвязки рекомендуется использовать высококачественные изделия, изготовленные из наиболее крепких материалов. Специалисты считают, что неприемлемо применение шлангов из гофрированной резиной и любых материалов, полученных методами порошковой металлургии. Опасаться шума не стоит: в системе используют насосы небольшой величины, которые работают без лишних звуков. Самая частая схема организации — с разделенными контурами на обогрев и на горячее водоснабжение.

Сервопривод в такой системе автоматически отключает подогрев отопительного контура, когда открыт водопроводный кран. Как только там вода достигнет заданной температуры, отопительная вода начинает прогреваться опять. В другом варианте ставятся два насоса: один обеспечивает рециркуляцию в греющем контуре, а другой — по периметру бойлера. Таким образом приоритет отдается нормализации температуры в нагревателе, и только затем автоматика занимается подогревом радиаторов. Нормальная работа подобной системы обеспечивается только при наличии термостата и устройства, переключающего режимы.

Делаем бак

Материал для бака лучше взять противокоррозионный, подойдет нержавеющая сталь или сплавы алюминия. В виде альтернативы используют баллон для газа, однако его следует хорошо почистить и заняться грунтовкой. Если этого не сделать, у горячей воды будет газовый запах и привкус.

Для подсоединения бака к системе водоснабжения и его монтажа следует сделать пять дыр:

  • две – для установки спиралевидной трубы;
  • одна – для входящей трубки;
  • еще одна – сверху для забора воды;
  • последняя – снизу для сливного крана.

Если вы планируете пользоваться бойлером не только во время сезона отопления, рекомендуется подготовить место для монтажа тэна. Для этого необходимо высверлить внизу бака отверстие, и пока тэн не установлен, поставить туда заглушки.

Монтаж косвенных бойлеров

Расположение изделия преимущественно вертикальное. Попадаются модели с горизонтальной ориентацией бака. Но их закрепление требует сложных крепежных конструкций, поэтому они не пользуются популярностью.

Место установки

Резервуары малого объема – до 150 литров – обычно выпускаются в настенном варианте установки. Есть и 200-литровые баки, крепящиеся на вертикальную поверхность, но не всякая стена выдержит такой накопитель, заполненный водой. К тому же не всегда в комплект поставки входят крепежные элементы. Поэтому придется самостоятельно продумывать способ фиксации таких баков.

Схемы подводки

В настенных вариантах установки подводка обеих контуров осуществляется снизу. В напольных – боковой ввод.

Но независимо от расположения входных штуцеров, потоки теплоносителя и нагреваемой воды направляются навстречу друг другу. Холодная вода поступает в резервуар снизу, а забор горячей идет из верхних, наиболее нагретых, слоев. Нагревающая жидкость движется по змеевику или в промежутке между баками сверху вниз. Такая организация потоков обеспечивает наиболее эффективный теплообмен и уменьшает время достижения требуемой температуры нагреваемой воды.

Организация внешних магистралей

Подключение нагревающей магистрали обычно проводится по одноконтурной схеме. По ней при централизованном отоплении не требуется никаких насосов, а при локальной сети движение в отопительные приборы и в косвенный нагреватель ведется одним и тем же насосом.

Для оптимизации работы полезно встроить в обвязку контур рециркуляции, в который будет отводиться теплоноситель после прогрева воды в резервуаре до нужной температуры. Переключение потоков удобно осуществлять трехходовым клапаном с управлением от термостата, расположенного в баке бойлера.

Для домов и помещений, в которых пользование горячей водой происходит не на постоянной основе, а эпизодически, рекомендуется двухконтурная схема. По ней движение в отопительной магистрали и по обвязке нагревания воды производятся разными насосами. Каждый контур включается только по мере необходимости. Вместо трехходового клапана, термостат бойлера управляет работой насоса в нагревательной цепи.

Предохранительные устройства

Во внешних магистралях накопительного бойлера необходимо установить:

  • кран аварийного слива воды из бака;
  • автоматический воздухоотводчик для устранения воздушных пробок;
  • расширительную емкость для сглаживания перепадов давления;
  • предохранительный клапан для аварийного сброса давления.

Лучшие бойлеры косвенного нагрева на 200-400 л

Бойлеры с баком более 200 литров используются в многоэтажных загородных коттеджах, офисах и на предприятиях для обеспечения санитарно-технической водой.

ACV Smart Line SLE 300

5

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

Бойлер имеет вместительный бак из нержавеющей стали на 293 л. Корпус изготовлен из полипропилена, устойчивого к царапинам и придающего ему оригинальный внешний вид.

А пенополиуретановая теплоизоляция обеспечивает долговременное сохранение температуры нагретой воды.

Водонагреватель укомплектован электрическим ТЭНом, термостатом, термометром и системой рециркуляции. Он имеет защиту от перегрева и технологию самоочистки от накипи.

Достоинства:

  • Нагрев за 20 минут;
  • Электрический ТЭН;
  • Термостат;
  • Самоочистка от накипи;
  • Защищенный от царапин корпус.

Недостатки:

Дороговизна.

Бойлер SLE 300 от ACV – современное, высокоэффективное оборудование, которое подходит для круглогодичного обеспечения горячей водой.

Thermex ER 300V (combi)

4.9

★★★★★
оценка редакции

95%
покупателей рекомендуют этот товар

Бойлер ER 300V от Thermex имеет классическую круглую форму. Он предназначен для производства и поддержания температуры горячей воды на уровне до 75 °С.

Водонагреватель снабжен баком на 300 л с уникальным покрытием из биостеклофарфора, обеспечивающим долгий рабочий ресурс.

В стандартную комплектацию входит электрический ТЭН, повышающий КПД и обеспечивающий автономность водонагревателя.

Эффективность и удобство использования бойлера повышает наличие термостата, термометра и рециркуляции. А защиту гарантирует предохранительный клапан и система защиты от перегревания.

Достоинства:

  • Сверхпрочное покрытие бака;
  • Электрический ТЭН;
  • Термостат и термометр;
  • Предохранительный клапан;
  • Рециркуляция.

Недостатки:

Большой вес.

Производительности бойлера ER 300V от Thermex достаточно для технического водоснабжения семьи из 6 и более человек, а также для среднего производства.

Drazice OKC 300 NTRR/BP

4.9

★★★★★
оценка редакции

90%
покупателей рекомендуют этот товар

Бойлер OKC 300 серии NTRR/BP от Drazice относится к надежному оборудованию с высоким КПД. Он предназначен для нагрева непищевой воды.

Бак бойлера рассчитан на 295 л жидкости. Два спиралевидных теплообменника обеспечивают быстрый нагрев воды до 90 градусов. А магниевый анод защищает поверхность емкости с эмалевым покрытием от образования коррозии.

Водонагреватель имеет рабочий термостат, термометр и сигнализацию нагрева воды. А также сервисный люк, облегчающий обслуживание. Дополнительно к нему можно подключить электрический ТЭН.

Достоинства:

  • Два теплообменника;
  • Высокая температура нагрева;
  • Термостат и термометр;
  • Сервисный люк.

Недостатки:

Не подходит для пищевой воды.

Бойлер OKC 300 NTRR/BP от Drazice – идеальное решение для организации ГВС в местах, где отсутствует централизованная подача горячей воды.

Основные неисправности

Правильная схема монтажа и подключения конструкции

В бойлерах чисто косвенного типа отсутствуют электронагревательные элементы, которые чаще всего выходят из строя. По этой же причине резко снижается возможность появления накипи на стенках емкости с водой. Поэтому главной проблемой могут стать только протечки самого резервуара и подводящих трубопроводов. Современные материалы баков делают подобную неисправность маловероятной. Но если она все же случилась, то устранить ее можно только с применением сварки, что требует обращения в сервисный центр.

Самостоятельно допускается подтяжка соединительных фитингов и возможная замена ТЭНов, если они предусмотрены в комплектации бойлера.

Преимущества и недостатки бойлера косвенного нагрева

Давайте рассмотрим какие достоинства имеет косвенный водонагреватель:

  1. Может нагревать большие объемы воды: 150 л настенный вариант, до 300 л напольный.
  2. Экономия. В отопительный период не затрачивает дополнительную энергию, нагревает совместно с основным отоплением. Высокий коэффициент полезного действия.
  3. Высокая производительность.
  4. Можно установить несколько точек подачи горячей воды. Это необходимо для большого дома или офиса.
  5. Быстрая скорость нагрева, благодаря большой мощности теплоносителя.
  6. Возможность установки ТЭН для нагревания в летний период.
  7. Независимость от электроэнергии.

Комбинированные водонагреватели актуальны на данный момент, так как в перегруженных районах городов случается снижение напора. В такой ситуации косвенный бойлер будет отличным помощником.

Не обойтись без недостатков:

  1. Достаточно высокая стоимость. Из-за дороговизны расходных материалов и запчастей. Но стоимость оправдывается в течение 2-3 лет.
  2. Из-за большого объема, вода нагревается медленно.
  3. При отключении отопления, нагрев воды не происходит.
  4. Максимальное нагревание воды ниже, чем у остальных бойлеров. Из-за этого нет возможности использования в учреждениях с нормируемой температурой воды. Например, в детских учреждениях.

Лучшие бойлеры косвенного нагрева на 100-200 л

Для большой семьи, среднего офиса или предприятия используются водонагреватели со средним баком. Такие бойлеры рассчитаны на обеспечение водой до 6 человек или больше, если речь идет о не бытовом сокращенном расходе.

Nibe Quattro OW-E 200.7

5

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

Современный и высокоэффективный бойлер, несмотря на бак, вмещающий 200 л воды, подходит для настенного монтажа. Главное отличие водонагревателя – наличие керамического ТЭНа в стандартной комплектации.

Он не соприкасается с водой, поэтому не подвергается коррозии, при этом способен догревать жидкость или работать самостоятельно при выключенном котле.

Бойлер имеет защиту от перегревания и оборудован клапаном от высокого давления в системе. Он способен подключаться к различным по типу используемой энергии котлам. Водонагреватель имеет линию рециркуляции и способен поддерживать температуру воды на одном уровне.

Достоинства:

  • Электрический ТЭН;
  • Настенная установка;
  • Защита от перегрева;
  • Предохранительный клапан;
  • Режим поддержания температуры.

Недостатки:

Цена.

Бойлер OW-E 200.7 от Nibe Quattro подходит для эксплуатации в быту и на небольших производствах.

Reflex US 150

4.9

★★★★★
оценка редакции

93%
покупателей рекомендуют этот товар

Водонагреватели US 150 от Reflex выпускаются в 4 дизайнах корпуса: в синем, красном, сером и белом цвете. Они могут использоваться с котлами той же марки в качестве подставки, так как предусматривают напольный горизонтальный монтаж.

Бак бойлеров вмещает до 150 л жидкости, при этом он имеет эмалевое покрытие, сохраняющее гигиеническую чистоту воды, пригодной для питья.

Увеличенный теплообменник обеспечивает быстрый нагрев воды до максимальной температуры +95 градусов. При этом он выдерживает давление до 16 бар, а емкость – до 10 бар. Защиту от коррозии обеспечивает магниевый анод.

Достоинства:

  • Разные цвета корпуса;
  • Магниевый анод в комплекте;
  • Высокая температура нагрева;
  • Выдерживает повышенное давление;
  • Подходит для питьевой воды.

Недостатки:

Используется только для напольной горизонтальной установки.

Бойлеры US 150 от Reflex практичны и безопасны, поэтому могут использоваться в бытовых целях.

Kospel SWR 120

4.9

★★★★★
оценка редакции

90%
покупателей рекомендуют этот товар

Бойлер Kospel серии SWR имеет бак с вместимостью 120 л. Это бюджетная линейка водонагревателей, которую отличает высокая энергоэффективность. Устройство оборудовано теплообменником, достигающим дна бака, мощностью в 12,9 кВт.

Он обеспечивает равномерный и быстрый нагрев воды. Текущая температура отображается на термометре, расположенном на корпусе, максимальный показатель +80 °С.

Бойлер имеет гильзу, позволяющую подключить к нему систему автоматики нагревательного котла, а также патрубки для оборудования рециркуляции, поддерживающей температуру воды в трубах.

Эффективная теплоизоляция водонагревателя исключает большие потери тепла, а магниевый анод защищает поверхность эмалевого бака от ржавчины.

Достоинства:

  • Низкая цена;
  • Тихая работа;
  • Высокий КПД;
  • Эффективная работа змеевика;
  • Гильза для автоматики котла;
  • Встроенный термометр.

Недостатки:

Гарантия – 1 год, тогда как у аналогов минимум 5 лет.

Недорогой, но эффективный бойлер SWR 120 от Kospel оптимален для семьи из 3 человек.

Hajdu STA200C

4.8

★★★★★
оценка редакции

87%
покупателей рекомендуют этот товар

Бойлер косвенного нагрева STA200C от Hajdu – простая в эксплуатации установка, способная нагревать до 200 л воды до температуры 65 градусов.

Корпус изготовлен из пластика, что обеспечивает дополнительную теплоизоляцию, и не подвергается образованию коррозии.

Внутренний теплоизолирующий слой выполнен из экологически чистого материала, не выделяющего токсичные вещества при нагревании.

Бойлер имеет вертикальную напольную установку. Теплообменник с увеличенным объемом гарантирует быстрый нагрев воды, а покрытие бака из стеклокерамики защищает его от ржавчины.

Водонагреватель способен выдерживать давление воды до 10 бар, что делает его подходящим для использования в системах сразу с несколькими точками водозабора.

Достоинства:

  • Большой бак со стеклокерамическим покрытием;
  • Быстрый нагрев воды;
  • Отличная теплоизоляция;
  • Рециркуляция;
  • Выдерживает высокое давление.

Недостатки:

  • Защитный анод не входит в комплект;
  • Невысокая температура нагрева.

Объемный бойлер STA200C от Hajdu подходит для эксплуатации совместно с газовыми, твердотопливными и жидкотопливными котлами.

Расчёт основных параметров бойлера

Прежде чем приступить к поиску материала и непосредственно изготовлению, потребуется провести расчёт минимального объёма резервуара и рабочей длины теплообменника.

Объём и форма бака

Объём резервуара для воды напрямую зависит от количества жильцов, постоянно проживающих по месту установки оборудования. Считается, что в сутки человек расходует до 80 л воды. За расчётное значение рекомендуется брать 45–50 л на человека. При превышении нормы вода в баке будет застаиваться, что непременно скажется на её качестве.

Форма бака выбирается с учётом силы давления в водопроводной системе. Если давление низкое, то допускается использование самодельных бойлеров с квадратным резервуаром. При высоком давлении в системе можно использовать только оборудование со скруглённым дном и верхом.

Бойлеры с накопительным резервуаром квадратной и прямоугольной формы можно использовать только в системах водоснабжения с низким рабочим давлением

Дело в том, что повышенное давление способствует возникновению изгибающих усилий на стенках бака, поэтому резервуар квадратной или прямоугольной формы может деформироваться. Ёмкость с круглым дном более устойчива к деформациям за счёт лучшей обтекаемости.

Мощность и длина теплообменника

В вертикальных моделях косвенного нагрева в качестве теплообменника обычно используется змеевик из меди, расположенный между входным и выходным отверстием.

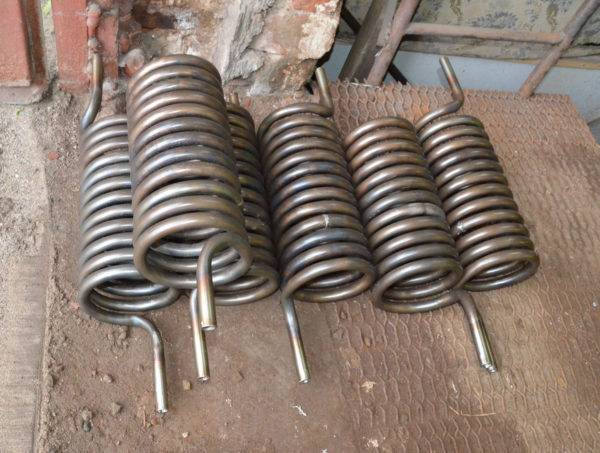

Змеевик для бойлера из медной трубы

Для самостоятельного изготовления лучше всего использовать медную трубу диаметром 10 мм. Такое изделие без труда гнётся руками без применения какого-либо инструмента. При использовании металлопластиковой трубы следует учитывать, что температура нагрева теплоносителя не должна быть более 90 оC, иначе труба деформируется, а стыки протекут — это приведёт к смешиванию воды в резервуаре.

Длина трубы, необходимая для изготовления змеевика, рассчитывается по формуле L = P / (3,14 ∙d ∙∆Т), где:

  • L — длина трубы (м);
  • d — сечение трубы (м);
  • ∆Т — разность температур нагретой и холодной воды (оC);
  • P — мощность теплообменника на каждые 10 л воды (кВт).

По мнению специалистов, на каждые 10 л воды должно приходиться не менее 1,5 кВт тепловой энергии. С учётом этого можно рассчитать длину трубы для изготовления змеевика.

Например, рассчитаем материал для змеевика, который будет установлен в бойлер ёмкостью 200 л. Температура холодной воды, поставляемой в ёмкость, будет равняться 15 оС, а после нагрева необходимо получить воду с температурой 80 оС: L = 1,5 ∙20 / (3,14 ∙0,01 ∙65) ≈ 15 м.

Таблица: длина медного теплообменника для бойлеров ёмкостью 50–200 литров

Объём накопительного резервуара, лМощность оборудования, кВтДлина теплообменника, мДиаметр резервуара бойлера, мДиаметр витка, мКоличество витков
20030150,50,412
15022,5110,50,49
100157,50,40,38
507,540,40,35

Количество витков змеевика зависит от способа изгиба и расстояния между элементами. Обычно змеевик располагается так, чтобы расстояние между витками и стенками резервуара было не менее 10–12 см. Расстояние между витками не должно быть менее 5 см. Расчётные значения для накопительных резервуаров различного объёма можно увидеть в таблице выше.

Если бойлер косвенного типа необходимо оборудовать трубчатым электронагревателем, то мощность высчитывается исходя из того, что для быстрого нагрева 50 л воды необходим ТЭН мощностью не менее 1,5 кВт. Кроме того, любой комбинированный бойлер должен быть оборудован термостатом.

Принцип работы

Работа косвенного бойлера представляет довольно простой процесс. Для этого в нижнюю часть резервуара поступает холодная вода, она нагревается при помощи теплообменника. Уже теплая вода поступает для использования с верхней его части. Система включает магниевый анод, который обеспечивает более длительный срок службы бойлера, а также терморегулятор.

Бойлер может и не иметь змеевик. Бывают такие модели, где имеется большая емкость, а в нее вставлена другая емкость, но поменьше. В больший резервуар поступает горячая вода из котла, в результате чего обогревается холодная вода в меньшей емкости. Имеющееся расстояние между стенками цилиндров и является теплообменником.

Виды обвязки

Под обвязкой бойлера косвенного нагрева имеют ввиду соединение трубопроводов самого котла с водоснабжением. От того, как будет проведена установка, зависит работа системы в целом.

Обвязка с помощью сервопривода и трехходового распределительного клапана

Это наиболее простой способ обвязки. Его применяют, когда расходуется большое количество воды.

Котёл соединяется с основным контуром и дополнительным. Первый используется для распределения тепла в батареи, второй контур нагревает воду в самом котле. Для грамотного разделения потоков подсоединяют трехходовый распределительный клапан.

Терморегулятор наблюдает за температурой воды в баке, и когда она доходит до заданной величины, подается сигнал сервоприводу. А он уже отправляет поток нагретой воды в главный контур, для отопления. Если температура воды опять снизится, произойдет переключение в обратную сторону и теплоноситель вернется в змеевик.

Обвязка с двумя насосами

Ещё один вариант обвязки – с параллельным использованием двух насосов. Один монтируется на отопительный контур, другой на горячее водоснабжение. Управление насосами также, как и первом случае доверено терморегулятору. Именно он производит переключение режима работы.

Обвязка с гидравлической стрелкой

Если в отопительной системе множество ответвлений, таких как многоконтурная система батарей или отдельная ветка на тёплый пол, тогда имеет смысл воспользоваться таким видом обвязки. Чтобы избежать трудностей с системой, в которой каждый из контуров оснащен собственным насосом рециркуляции, используют гидравлический распределитель.

Рециркуляция теплоносителя

В том случае, если горячая вода нужна как можно быстрее, то правильнее будет применить систему рециркуляции. За счет того, что в системе образуется кольцевая магистраль теплоносителя. Постоянное движение воды по ней приводит к нагреву. Именно поэтому время ожидания горячей воды сводится к минимуму.

Чтобы обеспечить непрерывное движение воды, в такую систему устанавливают рециркуляционный насос. Такой поток горячей воды необходимо смонтировать так, чтобы он проходил через установки, которым постоянно нужен нагрев. Полтенцесушитель – пример такого прибора.

Примеры моделей косвенных водонагревателей

При выборе конкретной модели нужно учитывать условия, в которых ей придется работать, и под них подбирать соответствующие технические характеристики:

  • Объем бойлера. Рабочий объем – объем воды, помещающейся в баке – подбирается по примерным рекомендациям. На одного человека может хватить 60 литров; 2 – 3 чел. – 100 – 120 л. Для большего количества нужно брать более 150 литров.
  • Соответствие мощности отопительной системы и мощности, потребляемой бойлером. Обеспечение нормальной работы 100-литрового отопительного котла не менее 20 кВт, а для объема 150 – 200 л потребуется уже 35 – 40 кВт.
  • Время нагрева до рабочей температуры зависит от объема и от количества витков змеевика. Некоторые модели снабжены двумя змеевиками.
  • Размеры. Подбирая их, следует ориентироваться на то, что наилучшее место установки бойлера – рядом с отопительным котлом.

Малый вертикальный водонагреватель Gorenje GBK80ORLNB6

Характеристики:

  • Тип нагрева – комбинированный (змеевик + 2 «мокрых» ТЭНа)
  • Объем бака – 80 л
  • Монтаж – настенный
  • Мощность теплообменника – 17 кВт
  • Вес – 58 кг
  • Примерная стоимость: 20 – 22 тыс. руб.

Настенный водонагреватель Gorenje GBK80ORLNB6 объемом 80 л

Средний водонагреватель BOSCH WSTB 160 C

Это чисто косвенный бойлер, в котором отсутствует внутренний нагревательный элемент.

Характеристики:

  • Объем бака – 160 л
  • Монтаж – напольный
  • Мощность теплообменника – 25 кВт
  • Возможность рециркуляции – предусмотрена
  • Регулировка температуры: 35 – 85° С
  • Вес – 42 кг
  • Примерная цена: 25 – 27 тыс. руб.

Напольный водонагреватель BOSCH WSTB 160 C на 160 л

Большой водонагреватель Hajdu STA 400 C

Характеристики:

В базовой комплектации – модель чисто косвенного нагрева. Но предусмотрена возможность дополнительной установки собственного нагревательного элемента.

Характеристики:

  • Объем бака – 400 л
  • Монтаж – напольный
  • Мощность теплообменника – 35 кВт
  • Встроенная регулировка температуры
  • Вес – 142 кг
  • Примерная цена: 75 – 85 тыс. руб.

Косвенный водонагреватель Hajdu STA 400 C объемом 400 л

Как работают бойлеры с косвенным нагревом воды

Популярные производители встраивают в бойлеры теплообменники, сооруженные из нержавейки или углеродистой стали. Нержавейка показывает долговечность применения и хорошие пищевые свойства, радуют антикоррозийные характеристики и стойкость к химическим процессам, влиянию агрессивных веществ, которые могут поступать в бак вместе с проточной водой. В металле не образуются сколы, трещины, а значит, в маленьких щелях, даже если они появятся после долгих лет эксплуатации изделия, не забивается грязь, нет налипаний мусора.

Несколько теплообменников позволяют пользоваться на выбор сразу несколькими источниками тепла – это может быть котел, работающий на твердом топливе или от газа, солнечной энергии, тепловой насос. Правильное сочетание источников тепла помогают превратить нагрев воды в быстрый и эффективный процесс.

Как сориентироваться в разных источниках тепла? В южных регионах отдавайте предпочтение солнечной энергии, если солнца в регионе мало, подойдет пиролизный отопительный котел.

Оптимальный нагрев воды в бойлере составляет 55-60 градусов, а мощность определяют согласно таким факторам:

  • вместительность водонагревателя;
  • необходимый период нагрева жидкости.

В заключение рекомендации по выбору

Домовладельцам с ограниченным бюджетом остается лишь выбрать подходящую модель электронагревательного аппарата. Это самый доступный вариант по затратам на покупку и установку оборудования. Впоследствии придется экономить электроэнергию и мириться с неудобствами эксплуатации – длительный прогрев и небольшая емкость бака.

Какой бойлер лучше выбрать исходя из условий проживания и наличия отопительного оборудования:

В многоквартирном доме проще и быстрее всего поставить электронагреватель. На монтаж любого газового аппарата нужно получить разрешение, а «косвенник» негде размещать и нечем нагревать. Лучшее решение для частного дома – «бочка» косвенного нагрева

Установив бак на 200—300 л, вы однозначно закроете вопрос по ГВС.

Если в помещении топочной не хватает места, приобретите косвенный бойлер в настенном горизонтальном исполнении

При подборе аппарата любого типа обратите внимание на материал, из которого сделан анод. На смену магниевым элементам приходят более долговечные титановые стержни

При недостаточной мощности котла подключение дополнительного бака противопоказано

Есть 3 способа решения проблемы: заменить теплогенератор, купить электрический накопитель или установить газовый бойлер. По соотношению комфорт/стоимость монтажа последний вариант выглядит предпочтительнее.

Безусловным лидером рейтинга накопительных бытовых нагревателей является бойлер, работающий на электричестве. Популярность обусловлена доступной ценой, простотой и оперативностью подключения – аппарат ставится буквально за 1 день.

SQLITE NOT INSTALLED

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий

Adblock
detector
