Особенности замены ТЭНа в Термексе
Как уже было сказано, компания работает с 1995 года и выпускает только водонагреватели «разных» модификаций. Почему в кавычках? Да потому, что и разница между моделями минимальная и это непосредственно касается темы статьи.
Дело в том, что все накопительные водонагреватели Термекс, и белые, и блестящие и с дистанционным управлением и с дисплеем имеют одну особенность, фишку компании – фланцы крепления ТЭНа к корпусу. Диаметр отверстия, в которое вставляется ТЭН – 60 мм. Ни инструмент, ни рука в такое отверстие не пролезет.
Для тех, кто не в курсе, поясняем, что при каждой замене ТЭНа в любом водонагревателе (если речь не идет о сухом ТЭНе), нужно очищать его от образовавшейся внутри накипи. И в случае с другими марками это можно сделать через все тот же фланец крепления нагревательного элемента. Вот так, например, выглядит очистка бойлера при замене ТЭНа Ariston (зрелище не очень приятное, но лучше, чем с Термексом, поверьте)
https://youtube.com/watch?v=Oo2Es4HlDuk
Бойлер Термекс вам однозначно придется:
- Снимать со стены
- Наполнять водой
- Переворачивать в ожидании, что вся «жижа» из накипи выйдет
- Повторять п.2-п.3 пока у вас есть силы или пока не польется чистая вода
Никакой возможности вручную достать накипь нет!
Еще одним сюрпризом по отзывам покупателей становится то, что болты на фланцах намертво прикипают к гайкам и раскрутить их нет никакой возможности. Их срезают болгаркой. Есть у вас дома болгарка? Не шла в комплекте с бойлером? А болтов этих 6 штук на каждый ТЭН, так что если у вас 100 литровый бойлер на два ТЭНа, то у вас 12 шансов воспользоваться болгаркой!
Внутренняя конструкция водонагревателя и принцип работы тэна
Водонагреватель электрический накопительный представляет собой емкость из стального или нержавеющего сплава, способный хранить и поддерживать установленную температуру воды до ее полного или частичного использования. За все эти функции в бойлере выступает нагревательный тэн, который выполнен из медных сплавов. Средний показатель его мощности 1,5 – 2,0 кВт.
Конструкция тэна может быть исполнена в двух видах:
- Тэн сухой – представляет собой нагревательный элемент в защитном корпусе, который не контактирует с водой.
- Погружной тэн – нагревательный элемент без защитного слоя, часто называемый «мокрый тэн».
Особых преимуществ у одного и у другого вида тэна нет, пока магниевый анод выполняет свои защитные функции.
Магниевый анод – защитный стержень, входящий в комплектацию любого водонагревателя. Являясь более активным и вступая в реакцию с водой первым, он предотвращает окисление тэна и стенок емкости бойлера. Все электрохимические процессы, происходящие внутри водонагревателя, отражаются на данном элементе и постепенно его разрушают.
В момент, когда защитный стержень истощен, в реакцию с водой вступают другие элементы, и в этом случае мокрый тэн будет первым подвержен коррозии, так как его медный сплав более активный, чем сталь или нержавейка. При выходе из строя такого бойлера потребуется только замена тэна. А в бойлере с защищенным тэном электрохимические реакции влияют только на стенки оборудования, что приводит к разрушению емкости. В итоге водонагреватель дает течь и становится непригодным к использованию и возможности ремонта.
заключается в регулярной замене магниевого анода. Данную процедуру необходимо проводить раз в 6 – 9 месяцев, в зависимости от состава воды.
Но что делать, если анод не был заменен вовремя и тэн пришел в негодность?
Меняем ТЭН в водонагревателе «Термекс»
Производитель бытовой техники «Термекс», в основном, выпускает горизонтальные бойлеры. Использует качественные и надёжные расходные материалы. Поэтому заменяйте нагревательный элемент последовательно – сначала следует приобрести оригинальный ТЭН от компании «Термекс».
Замена ТЭНа в бойлере
Последовательность замены ТЭНа в водонагревателе «Термекс»:
- Отключить водонагреватель от электросети. Так как ТЭН неисправен, соответственно и вода в баке будет холодной. Поэтому её можно смело сливать, перед этим перекрыв подачу холодной воды в бойлер.
- Достаём левую (в горизонтальных моделях), или нижнюю (в вертикальных моделях) защитную крышку. Для этого достаточно открутить 4 винта. Следует помнить, что для большей эстетики, некоторые производители бытовой техники прячут шляпки болтов под наклейками.
- Отсоединить фазную и нулевую клемму с зажимов нагревательного элемента. Также провода могут быть подключены и к термостату, их тоже следует отстыковать.
- Открутить винты, удерживающие прижимной фланец, и снять его. Снимать его необходимо аккуратно, так как можно повредить прокладку. Если прокладка повреждена, то следует приобрести новую.
- После того, как пользователь выкрутил фланец, можно снимать ТЭН. Установка нового нагревательного элемента после разборки, производится в обратном порядке.
Как заменить анод в водонагревателе?

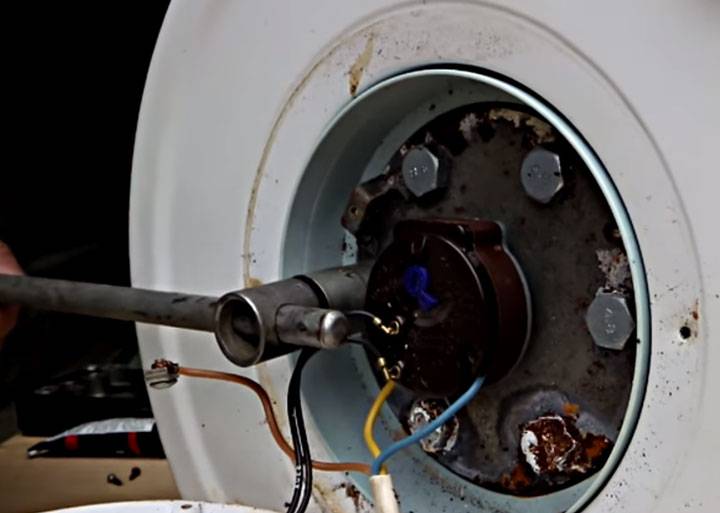

Магниевый анод крепится отдельно на фланце нагревательного элемента в непосредственной близости от него. При нагреве воды магний, являясь более активным металлом по сравнению с железом, вступает в электрохимические реакции с соединениями тяжелых металлов, находящихся в воде. Помимо этого магний, связывая кислород, выделяющийся в процессе нагрева воды, обеспечивает протекторную защиту оборудования. В результате такой активности магниевый анод довольно быстро разрушается. Заменив данную деталь, удается продлить период эксплуатации нагревательного элемента.
Ремонтные работы выполняются примерно по тому же алгоритму, что и при замене ТЭНа в водонагревателе. Сначала отключают прибор от сети, затем перекрывают воду и сливают содержимое бака в канализацию. С помощью обычных инструментов снимают декоративную панель и добираются до фланца, на котором закреплен магниевый стержень и нагревательный элемент.
Вид нового магниевого анода и изношенного после непродолжительной эксплуатации накопительного водонагревателя. Чем жестче вода, тем быстрее разрушается данная деталь
Фланец снимается, анод осматривается и при обширных разрушениях заменяется новой деталью. При этом изношенный стержень выкручивают, а на освободившееся место вкручивают запасную часть, купленную в специализированном магазине. Промыв бак от накипи, проводят сборку оборудования в обратном порядке
Выбирая магниевый анод, обратите внимание на длину и диаметр детали, а также на размеры резьбовой шпильки
Замена водонагревательного элемента
Прежде всего, необходимо отключить подачу воды. Обычно кран перекрытия расположен неподалеку от бойлера. Если такового нет, можно перекрыть воду во всей квартире (от стояка).
Каждый мастер может выбрать любой из двух способов. Главное — это прекратить заполнение бака водой. Учтите, что кран подачи ГВС также необходимо перекрыть. Далее, необходимо выполнить следующие действия:
- слить воду из бойлера;
- отключить устройство от электросети;
- снять защитную панель, для чего пригодится отвертка;
- при помощи фазометра убедиться, что на водных клеммах отсутствует напряжение;
- снять нагревательный прибор с креплений;
- отсоединить провода — перед этим лучше сфотографировать изначальную схему, что избавит от множества проблем;
- открутить гайки, крепящие нагревательный элемент.
Вместе с ТЭНом также следует заменить анод, защищающий бойлер от ржавчины. Далее, можно заниматься установкой новых деталей. При этом необходимо проследить, чтобы их контакты были сухими. Ведь, в противном случае, появляется риск возникновения короткого замыкания.
Собирать бойлер необходимо в обратном порядке
Особое внимание стоит уделить подключению электрической части. Справиться с этим поможет сделанная ранее фотография. После того, как все шланги были подключены, оборудование тестируется на подачу холодной воды
Учтите, что в розетку прибор включать еще нельзя. Ведь сначала нужно проверить, есть ли течь. Если никаких проблем нет, то после того, как весь воздух выйдет через кран с горячей водой, можно включать устройство в сеть
После того, как все шланги были подключены, оборудование тестируется на подачу холодной воды. Учтите, что в розетку прибор включать еще нельзя. Ведь сначала нужно проверить, есть ли течь. Если никаких проблем нет, то после того, как весь воздух выйдет через кран с горячей водой, можно включать устройство в сеть.
Чему следует уделить внимание?
Чтобы сделать эксплуатацию бойлера максимально безопасной, предстоит проверить несколько моментов. Прежде всего, необходимо убедиться в наличии заземления. Хорошим решением будет монтаж устройства защитного отключения.
Полезной деталью является предохранительный клапан. Он не допустит, чтобы во внутреннем баке было слишком высокое давление. Также элемент пригодится для слива жидкости.
Для сохранения компонентов бойлера в случае прекращения подачи воды рекомендуется установить обратный клапан на холодную магистраль.
Сама процедура
Ритуал замены ТЭНа в водонагревателе Thermex выдержит далеко не каждый домохозяин, тем не менее, если вы счастливый владелец сего устройства, облегчим вашу участь пошаговой инструкцией, как заменить его своими руками
Сливаем воду с бойлера
для чего сначала откручиваем гайку с патрубка горячей воды, потом откручиваем холодную воду;
Снимаем бойлер с креплений и переворачиваем;
Поддеваем отверткой декоративные заглушки и снимаем их с патрубков;
Внимание! Под наклейкой прячется шуруп! Почему его решили спрятать — неизвестно, но известно, что взамен сломанных крышек компания Thermex весьма успешно продает новые;
Запоминаем или фотографируем расположение проводов под крышкой, чтобы потом ничего не перепутать;
Крышку в сторону, откручиваем гайки на фланце. В данном случае их по 4 на каждый ТЭН;
Достаем прижимную шайбу;
А затем и сам ТЭН;
На втором фланце больше проводов
Все их нужно отключить;
Откручиваем гайки, снимаем шайбу и достаем ТЭН;
Откручиваем электронику полностью (4 шурупа);
Под платой есть еще один шуруп. Откручиваем и его;
Снимаем боковую декоративную крышку;
Наливаем воду в бойлер и сливаем, повторяем, пока не будет выливаться чистая вода;
Вставляем новый ТЭН в отверстие, а болты в специальные пазы во фланце;
Надеваем прижимную шайбу и затягиваем гайками;
На второй ТЭН прикручиваем магниевый анод;
Повторяем пункты 15-16;
Надеваем боковую декоративную крышку;
Вставляем обратно плату, термодатчики и подключаем так, как запомнили (сфотографировали) в пункте 5
Ставим на место крышку и закручиваем «секретный» шуруп;
Устанавливаем декоративные накладки на место и все, можно вешать на стену!
Проверка исправности тэна
Как можно понять, что тэн сгорел и пришло время его менять? Если сигнальные лампочки индикатора светятся и показывают, что бойлер включен, но он при этом не греет, это только косвенная причина.
Дело может быть в проводке, нарушении контакта или толстом слое накипи. Основную проверку нужно проводить мультиметром, путем замера сопротивления. Как это сделать, подробно описывается в статье “Подключение бойлера к электросети – ошибки и правила.”
Замер делать лучше мультиметром, в режиме измерения переменного напряжения. На циферблате может быть как пару десятков вольт, так и все 220В. Это уже говорит о 100% неисправности и необходимости менять элемент нагрева.
Если у вас стоит УЗО, как и должно быть при нормальной схеме, то оно начинает выбивать при попытке включить и подать питание.
Правильное УЗО (не 30мА, а max 10мА) – это обязательный элемент схемы при подключении любого бойлера, иначе напряжение у вас запросто может оказаться на смесителе, воде из под крана на кухне и в других неожиданных местах.
Замена тэна и анода
Особо стоит отметить, что если в бойлере установлено два тэна, то не всегда нужно ставить два анода.
На один электротитан достаточно одного, будь у вас внутри хоть пять греющих элементов. Анод, это не принадлежность или комплектующий элемент тэна. Это элемент защиты именно бойлера.
Обратите внимание, что в заводском исполнении, при первой разборке, на втором тэне вообще отсутствует место под крепление этого самого анода. Некоторые уверяют, что на баках с нержавейкой можно обойтись и без анода, главное их иметь в экземплярах со стенками из стеклофарфора. Некоторые уверяют, что на баках с нержавейкой можно обойтись и без анода, главное их иметь в экземплярах со стенками из стеклофарфора
Некоторые уверяют, что на баках с нержавейкой можно обойтись и без анода, главное их иметь в экземплярах со стенками из стеклофарфора.
Однако закономерность выхода из строя бойлеров обычно одна и та же: сначала анод, потом тэн и далее корпус.
Устанавливать элементы нагрева можно не только от непосредственного производителя бойлера. Например, есть фирма Термоватт (Thermowatt), производящая одни из лучших тэнов на рынке. Главное, чтобы соответствовали мощность, габаритные размеры и посадочное место.
Также рекомендуется на баки из нержавейки ставить и тэны из нержавейки. Если таковых найти не удалось, то используйте медные.
Практика показала, что разницы большой нет. Главное здесь качество изделия (Китай или Италия).
При ремонте обязательно меняйте и прокладку фланца. Вот их некоторые разновидности для бойлеров Thermex, Ariston, Indesit, Gorenje, Electrolux:
Некоторые пытаются здесь сэкономить. Снимают старую, переставляют ее на новый элемент.
Однако течь, которая неминуемо образуется через месяц-другой, заставит вас пожалеть о такой экономии.

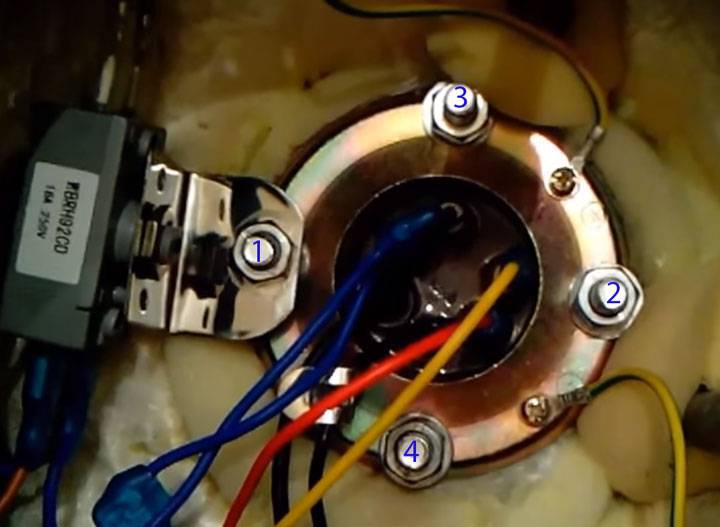

Гайки фланца, как уже говорилось выше, затягиваются по схеме крест-накрест. При этом применять сверх усилий не нужно, можно ненароком сорвать резьбу или вырвать шпильку из тела.
По меткам, зарисованным на схеме, подключаете провода питания и ставите на место защитный кожух-крышку. Перед закрытием крышки обязательно еще раз проверьте все клеммники, они должны сидеть туго и не болтаться.
Ошибки при замене тэна
1
Как уже говорилось в этой статье, такой метод приведет к искривлению фланца и последующей течи. То есть, заново придется снимать бойлер со стены, все раскручивать и собирать повторно.
2
Никакими герметиками при замене тэнов пользоваться нельзя. Герметичность должна создаваться только за счет равномерного прижатия материала прокладки.
3
Какой бы на вид она не казалась целой, в любом случае при каждом вскрытии тэнов, обязательно производите замену уплотняющих элементов.
4
Даже если вы не нашли в своем магазине подходящего анода, никогда не устанавливайте без него тэны во внутрь бака. Мало того, что это уменьшает срок службы элементов обогрева, в итоге все это заканчивается прогоранием корпуса бака бойлера.
Далее появляется течь, без возможности восстановления или ремонта.
Правда, в некоторых дорогих моделях бойлеров стоят титановые аноды с электронным снятием потенциала.
Они как раз таки замены не требуют. Поэтому прежде чем что-либо откручивать, внимательно изучите паспорт изделия.
5
При промывке бака и сливе воды будьте очень внимательны, можно случайно залить водой электронную плату управления с табло, которая находится сбоку корпуса. В этом случае бойлер просто не запустится после включения.
Вы долго будете искать причину, прозванивая все клеммы, а она будет лежать буквально на поверхности. Замочить эту плату можно даже в перевернутом состоянии бойлера.
Посмотрите внимательно на отверстие, куда уходит одинокий проводок управления.
Вода может элементарно стечь по нему напрямую к электронике. Так вот, это отверстие изначально, еще до вытаскивания тэнов, лучше всего закрыть, запихав туда любой уплотнитель.
https://youtube.com/watch?v=_77LiS7L90A
Как проверить исправность ТЭНа
Чтобы выполнить диагностику ТЭНа можно воспользоваться тестером. Для такой работы подходит мультиметр. Сначала выполняют проверку спирали. Щупы прибора прикладываются к клеммам, выполняется прозвонка. Если тестер молчит, неслышно характерного писка, значит, в каком-то месте разорвалась цепь. Можно с уверенностью сказать, что перегорел нагреватель.
Затем нужно измерить сопротивление. Модели имеют разную мощность, поэтому индикатор покажет 20-40 Ом. Если такого не происходит, мы видим на дисплее бесконечность, значит нужно искать неисправность.
Другой, важной диагностической операцией является определение предмета пробоя. Для этого одним щупом измерителя прикасаемся к корпусу, другим соединяемся с клеммой. Когда схема прозванивается, можно говорить о поломке нагревателя
Когда схема прозванивается, можно говорить о поломке нагревателя.
Если электрическая коммутация находится в нормальном состоянии, при включении бойлера сработает УЗО, произойдет пробой на корпус.
Как проверить, нужна ли замена тэна в водонагревателе
Производитель любого электрического прибора обязательно указывает в руководстве по эксплуатации определенный гарантийный срок. После его окончания, некоторые детали водонагревателя требуют замены. Чаще всего, перестает работать нагревательный элемент. Чтобы определить состояние ТЭНа, необходимо провести предварительную проверку.
Как снять и проверить водонагреватель
Когда ТЭН в бойлере перестает нормально работать, накопитель прекращает реагировать на сигнал включения, наблюдается постоянное выбивание УЗО. Для точного определения происходящего, сначала проверяется электропроводка помещения, а также розетка для подключения водонагревателя. Если никаких повреждений не обнаружено, необходимо выполнить проверку внутренней электрической системы прибора. Она выполняется в определенной технологической последовательности:
- Сначала аппарат обесточивают.
- Откручивают болты, крепящие крышку корпуса, чтобы проверить электрический блок.
- Визуальный контакт не всегда может выявить неисправность. Если зрительно все в порядке, диагностируется нагревательный элемент.
- Сначала проверяется состояние термостата. В случае перегрева он может просто отключиться. Чтобы он вновь начал нормально работать, достаточно нажать на кнопку.
- Водонагреватель необходимо освободить от воды. Чтобы произошел быстрый слив, мастера советуют отсоединить патрубки подачи жидкости. Не забудьте подставить тазик, чтобы собрать воду
- Иногда в монтажную схему включается штатный слив. Чтобы им воспользоваться, необходимо полностью открыть специальные краны, подождать пока произойдет полный сброс воды.
- При вертикальной установке, от водопровода отсоединяется накопитель. ТЭН прикреплен к днищу корпуса. Для его демонтажа не нужно менять рабочее положение. Его легко вынуть, не снимая бойлер с кронштейнов.
- При другой конструкции, операции с водонагревателем лучше выполнять, отсоединив бойлер от стены.
Как достать ТЭН
Перед тем как начать разбирать бойлер, нужно нарисовать на листке или сделать фотографию подсоединения электрических проводов. Это поможет не сделать ошибку при обратном подсоединении.
Затем с ТЭНа снимаются клеммы. Иногда, чтобы извлечь нагреватель, приходится отсоединять другие детали. Часто его удалению мешает термостат. Такой конструкцией отличаются многие модели бойлеров.
Гаечным ключом отворачиваются гайки, фиксирующие корпус водонагревателя с ТЭНом. Освобожденный нагреватель аккуратно вытаскивается наружу.
Если при визуальном осмотре, на поверхности ТЭНа виден слой накипи, повреждена изоляция, то потребуется замена. Использовать старую деталь с такими погрешностями не имеет смысла. Вернуть ей первоначальное состояние не возможно.
Проверка исправности ТЭНа с помощью тестера
Если визуальный осмотр ТЭНа не дал результатов, то не спешите радоваться, что с деталью все в порядке. Скорей всего внутри нагревательного элемента произошел обрыв спирали, который увидеть невозможно, так как внешняя оболочка цела и не имеет каких-либо явных дефектов.
Проверить данную версию поможет обычный бытовой тестер, которым надо прозвонить сам нагревательный элемент, а также термостат, если в конструкции водонагревателя данный элемент предусмотрен. В большинстве моделей термостаты устанавливаются производителями в обязательном порядке.
Сначала проверяют целостность нихромовой спирали, находящейся внутри нагревательного элемента. Переведя тестер в положение звонка, соединяют его клеммы с клеммами проверяемой детали. Спираль ТЭНа исправна, если слышен в момент соединения клемм звонок. Если же тестер не издает звук, значит, спираль имеет обрыв. Такой нагревательный элемент уже не починишь, придется менять.
Замене деталь подлежит и в случае наличия пробоя. Чтобы обнаружить пробой в изоляции, надо отсоединить одну из клемм тестера и поводить ею по оболочке нагревательного элемента. Наличие звукового сигнала при этом будет говорить о том, что пробой имеет место быть. Такой ТЭН также выбрасывают.
Диагностика тэна (нагревательного элемента), установленного в водонагревателе, с помощью тестера или цифрового мультиметра. Прибор позволяет точно определить неисправность детали
Проверив работоспособность нагревательного элемента, приступают к тестированию термостата. Вставив деталь в ТЭН, соединяют клеммы тестера с клеммами терморегулятора, используемыми для подвода электричества. Услышав характерный звонок, делают вывод, что термостат исправен. В противном случае перегоревший термостат заменяют, причем для этого даже не надо сливать воду. С бойлера, отключенного от электричества, снимают панель, отсоединяют от термостата все соединительные провода, ставят новый регулятор температуры нагрева воды, восстанавливают все контакты.
Эксплуатация неисправного водонагревателя чревата печальными последствиями, так как высока вероятность поражения электрическим током.
Прочистка
Поскольку в большую часть квартир и домов, где используются водонагревательные баки, поступает жесткая вода из центрального водопровода, на ТЭНах мокрого типа со временем образуется налет и накипь. Подобные новообразования частично блокируют проводимость тепла либо вообще ее исключают. Элементы горят, но не нагревают жидкость в баке.
Если вовремя не отреагировать на подобные тревожные сигналы, то небольшая корка может достичь больших размеров. Кроме того, она постепенно разрастется на всю поверхность нагревательной детали.
Главная угроза, которую несет налет, заключается в том, что он способен полностью загерметизировать ТЭН. В ходе работы с такой корочкой он будет еще больше нагреваться. В результате либо аппарат перегорит, либо сработает защитное реле, а водонагреватель отключится.
Периодическая чистка сэкономит денежные средства и продлит срок службы детали. Чтобы решить подобную проблему, можно воспользоваться одним из вариантов очистки:
- механической чисткой элемента;
- химическим способом очищения.
В первом случае работы нужно проводить с влажной деталью, поскольку это облегчит процесс снятия накипи. В ходе механической чистки используется жесткая железная щетка либо нож. Счищая налет, необходимо соблюдать все меры безопасности и стараться не повредить основание элемента. После выполнения такой чистки поверхность ТЭНа зачищается шкуркой.
Наиболее подходящим составом будет средство для чистки электрических чайников. ТЭН очищается в емкости с водой и чистящим средством, куда он полностью погружается.
Существует и более щадящий вариант состава для чистки, им является уксусная кислота. С ней следует работать по той же схеме. Для увеличения эффекта можно поставить емкость с деталью на небольшой огонь.
От воздействия агрессивных составов материал может потерять свои свойства (в первую очередь – эластичность). В результате нагревательный бак потечет.
О том, как заменить или очистить тэн водонагревателя своими руками смотрите в следующем видео.
Виды и устройство
ТЭНы для водонагревателей можно разделять на несколько видов, каждый из которых имеет свои конструктивные особенности:

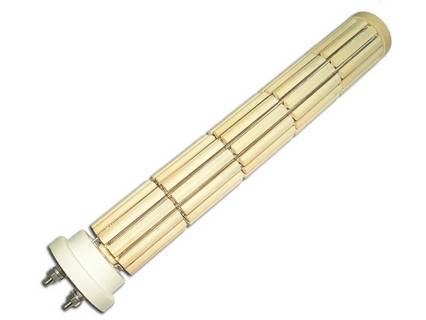

Сухой ТЭН водонагревателя Thermex
Сухие (например, AEG, Tesy, Isea или Ariston Ti Tronic Best).Часто люди, сталкивающиеся с выбором бойлера, задаются вопросом, что значит сухой ТЭН в водонагревателе, и чем он отличается от мокрого. Сухие приборы являются более популярными. Принцип работы такой же, как и у мокрого, только в данном случае прибор находятся в защитном кожухе, предохраняющем трубчатый электронагреватель от контакта с водой.
Сухие нагреватели стоят несколько дороже, и нагрев воды занимает больше времени, но в то же время прослужат такие конструкции намного больше, тем самым вы сэкономите на ремонте.
Сухой ТЭН
Модели бойлеров с сухим ТЭНом можете узнать здесь.
Устройство ТЭНа водонагревателя вы можете увидеть на изображении ниже, где:
- Г – это нагревательная спираль;
- В – это контактные стержни;
- А – это металлическая (обычно из меди или нержавейки) оболочка, в которую запрессована спираль нагрева;
- Б – это изоляция наполнителем от трубчатого электронагревателя. Она является диэлектриком и не даёт произойти короткому замыканию, но при этом характеризуется отличной теплопроводностью. В качестве наполнителя для изоляционного слоя может служить кварцевый песок или порошок оксида магния.
Устройство ТЭНа
О бойлерах прямого и комбинированного нагрева можете прочитать тут.
Это интересно: Рулонные шторы в интерьере: изучаем подробно
Принцип работы устройства
Нагревательный прибор представляет собой две изолированные друг от друга емкости. Первая бочка, как правило, изготавливается из высококачественной стали, покрытой антикоррозийным покрытием, или из нержавейки.
Для организации изоляции используются инновационные материалы. Чаще всего это может быть пенополиуретан, базальтовая вата или их аналоги. Такое решение позволяет сохранять воду горячей вплоть до двух-трех суток.
Если температура жидкости становится ниже заданного пользователем значения, то к нагревательному элементу подается электрический ток.
При этом, чтобы предотвратить смешивание горячей и холодной жидкости, забор последней осуществляется в верхней части устройства. В этом случае работают законы физики. Если говорить точнее, то холодная вода попросту вытесняет горячую.
Рекомендуется отрегулировать термостат на t = 60. В этом случае можно предотвратить образование накипи, что благоприятно скажется на внутренней бочке и нагревательных элементах.
Но в любом случае каждый месяц необходимо включать устройство на максимум. Такое решение позволит продезинфицировать емкость, убив все вредоносные бактерии.
Влияние терморегулятора на срок службы ТЭН
Водонагреватели имеют обязательную защиту от перегрева. При достижении критической температуры прибор выключается. Регулирование температуры в водонагревателе происходит с применением терморегулятора. При этом датчик температуры представляет собой;
- стержень, опущенный в сосуд параллельно нагревателю;
- капиллярный прибор, у которого мембрана замыкает контакт при увеличении объёма жидкости;
- электронный узел.
Терморегуляторы бывают простые и программируемые, накладные и врезные. Они не подлежат ремонту, заменяются при установке подобными.
Кроме того ТЭН с терморегулятором очень удобно использовать, просто нагревая воду в любой емкости.
Коррозия водонагревательного элемента
Почему корпус нагревательного элемента подвергается коррозии и разрушается? Дело в том, что тэн в бойлере снабжен магниевым анодом.
Без него, внутри титана образуется гальваническая пара:
бак — ТЭН
А с магниевым анодом:
ТЭН – анод
Через этот анод все блуждающие токи стекают на ”землю”, постепенно унося с собой какую-то часть корпуса анода. Когда он будет полностью разрушен, эти токи начинают стекать уже по корпусу тэна.
Наросты на ТЭНе образуются не равномерно. Из-за этого разные участки его медной оболочки приобретают разные коэффициенты расширения. В итоге создается поверхностное натяжение, которое разрывает оболочку тэна.
Во многих сервисных центрах, при капитальной поломке бойлера, вам даже могут отказать в гарантии, если не будет чека о своевременной замене анода.
В конечном итоге коррозия становится сквозной и перегорает рабочий элемент.
Кстати, при целом аноде, вода из бака может быть немного с запахом. Когда запах исчезнет, это может служить неким признаком разъедания электрода.

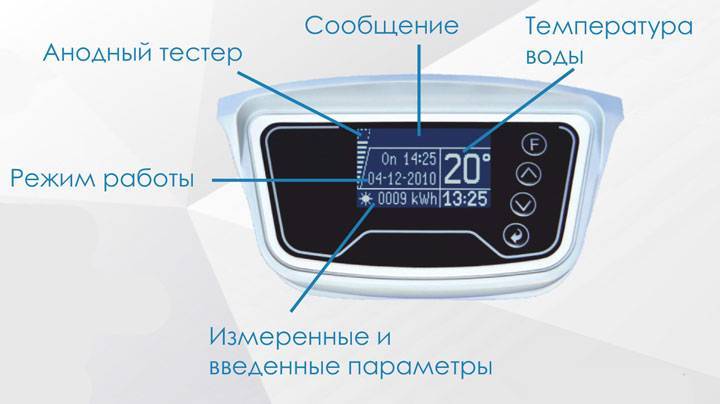

Современные модели имеют специальные датчики контролирующие состояние анода.
При своевременной замене анода и обязательной чистке, тэн у вас действительно прослужит в несколько раз дольше. Заземление корпуса также увеличивает срок службы тэна минимум в два раза.
Однако многие, почему-то упускают из вида этот момент. Между тем, при интенсивной работе, чистку бойлера рекомендуется проводить хотя бы один раз в год.
количество потребленной воды
средняя температура нагрева этой воды, ее химический состав
как воткнута вилка в розетку (куда приходит фаза, а куда ноль)
есть ли заземление или нет
Устройство и виды
Для того чтобы сделать правильный выбор при покупке электрооборудования, необходимо изучить характеристики всех имеющихся разновидностей. ТЭНы бывают закрытыми либо открытыми.
Мокрые или открытые элементы работают при непосредственном контакте с жидкостью в баке. Конфигурация элемента имеет классический вид, подобная деталь присутствует в любом электрическом чайнике. Если деталь этой группы выйдет из строя, ее замена не потребует проведения сложных работ. Открытый нагревательный элемент содержит внутри своей трубки магниевый оксид и кварцевый песок. Эти компоненты относятся к виду теплопроводных веществ. В качестве основы ТЭНов выступает нихромовая проволока.
Производители выпускают различные водонагреватели с ТЭНами открытого типа. Исходя из отличительных особенностей изделий, продукцию можно классифицировать.
По способу крепления элементы могут быть гаечными либо фланцевыми. Последняя разновидность подразделяется на литые и штампованные изделия.
- Важный момент – наличие анодного гнезда. Устройства с гайкой могут не иметь анодного крепления или же изготавливаться с дополнительным крепежом на фланце.
- Форма ТЭНов может быть стандартной прямой или же изогнутой в различных направлениях.
Элементам открытого типа присущи следующие положительные характеристики:
- главным преимуществом мокрых ТЭНов является высокая скорость нагрева воды;
- продукция с таким типом нагревательного элемента имеет невысокую стоимость;
- качественная продукция дополнительно покрывается стекловидной эмалью, что позволяет снизить риск образования коррозии и накипи на основании детали.
К минусам мокрых ТЭНов стоит отнести низкий уровень безопасности изделий, а также значительное снижение теплоотдачи в результате образования накипи на поверхности трубки. Вследствие этого для нагрева жидкости в бойлере будет затрачиваться больше электроэнергии. Кроме того, низкое качество городской воды отрицательно сказывается на сроке службы таких изделий.
Элементы закрытого типа предполагают размещение внутри специальной керамической колбы, которая обеспечивает нагрев воды. Сама деталь не контактирует с жидкостью, за счет чего она получила название «сухой» ТЭН. К колбе предъявляются высокие требования, касающиеся безопасности, поэтому изделие изготавливают из стеатита либо магниевого силиката. В качестве сырья, используемого для изготовления нагревательного элемента, выступает нержавеющая сталь.
ТЭНы закрытого типа имеют следующие преимущества:
- приборы отличаются высоким уровнем безопасности при эксплуатации, за счет чего возникновение замыкания не представляется возможным;
- устройства удобны и просты в использовании;
- подобные виды водонагревательной продукции имеют большой срок службы;
- устройства экономичны;
- при возникновении неисправностей изделия могут быть отремонтированы.
К минусам таких нагревателей стоит отнести тот факт, что детали закрытого типа изготавливаются конкретно под каждую модель водонагревателя. По этой причине в случае поломки заменить ТЭН можно только на аналогичную деталь, что иногда вызывает некоторые трудности.
Когда без слива не обойтись
В каких случаях происходит слив воды из водонагревателя? В обычных условиях пользования к этому практически не прибегают. Чаще всего причиной становятся такие моменты:
- плановая чистка ТЭНа или самого бака от накипи;
- необходимость понизить температуру в комнате (обычно останавливаются на +5 градусов);
- проведение ремонтных работ водопроводной системы или самой техники (например, если потек бойлер).
А вот без нужды на то слив воды с нормально работающего бойлера проводить не стоит — особенно это касается тех устройств, у которых еще не вышел срок гарантийного обслуживания. Многие пользователи пренебрегают этим предупреждением и совершают подобную ошибку в том случае, когда считают, что техникой не придется пользоваться длительное время. Также они нарушают и сам температурный баланс в комнате.
Оправдания произносятся такие: подобным образом стоящий «без дела» прибор не заржавеет. Но, в действительности, в пустой емкости бака внутренние элементы будут в большей степени подвержены коррозии, чем в полной. Нельзя сбрасывать со счетов и случайное включение водонагревателя, что не только повредит ТЭН, но и нарушит пожарную безопасность.
