Газонокосилка своими руками: чертежи, конструкции, лучшие модели и советы по постройке

Электрические газонокосилки

Газонокосилки Макита электрические востребованы у владельцев лужаек площадью 4-5 соток. Именно таким может быть радиус действия инструмента, привязанного к точке отбора энергии. Однако любители экологической техники могут выполнить разводку сети, что позволит обрабатывать большие площади.

Чем больше ширина захвата режущего механизма, тем больше энергии ему нужно. Для косилок с захватом от 30 см требуется мощность 1,1 кВт, для кошения ширины 40 см и больше нужна отдельная линия, так как сеть вряд ли выдержит нагрузку.

При выборе электрической газонокосилки существенными показателями является мощность и ширина полосы обработки. На всех аппаратах имеется регулировка по уровню высоты скашивания. Легкий запуск и малошумная работа добавляет бонусы инструменту на электрической тяге.

Легкая электрическая газонокосилка

В рейтингах и многочисленных отзывах пользователей предпочтение среди лёгких моделей отдают газонокосилке Makita ELM3311. Такая миниатюрная труженица подойдёт для содержания в порядке придомовой территории и небольших газонов. При этом работы ведутся почти бесшумно и не нарушат утренний сон домочадцев.

Прибор лёгкий, весит не более 12 кг. Облегченный вес достигнут применением полипропиленового корпуса, но это же делает модель менее долговечной при неаккуратном обращении. Колёса выполнены их прочного пластика, не повреждают почву при перемещении.

Технические характеристики:

  • мощность двигателя – 1,1 кВт;
  • ширина скошенной полосы – 33 см;
  • высота кошения – 3 положения 20-55 мм;
  • травосборник – мягкий, 27 л;
  • выброс травы – назад, в травосборник.

Цена модели на официальном сайте от производителя 6 тысяч рублей.

Электрическая косилка средней производительности

Представляем вашему вниманию газонокосилку Makita ELM3711, усовершенствованный и более производительный агрегат. Она несёт все те же достоинства использования электрической тяги – малошумность в работе и лёгкую экономичную эксплуатацию. Отсутствие вредных выбросов при работе двигателя создаёт комфортные условия для оператора и обитателей загородного дома. Несколько увеличенная мощность двигателя позволяет использовать прибор на участках с бурьяном, старой крапивой. Несколько больший захват увеличивает производительность косилки. Удобные колёса не приминают траву. Низко расположенный центр тяжести делает модель устойчивой к перевороту.

По теме:

НАЗАД

ВПЕРЕД

1 из 4

Большой травосборник выполнен как корзина и принимает больший объём мусора. Кстати устройство снабжено индикатором уровня и системой оповещения о наполнении мешка. Двигатель защищён от попадания мусора вентилируемым кожухом. Охлаждение мотора принудительное, крыльчаткой пропеллером. Это дополнительная защита от перегрева и удлинение срока работы.

Колёса углублены в кожух, а это позволяет чистить газон вплотную к ограждению. При хранении ручка складывается, и прибор занимает немного места. Каждое колесо имеет отдельную регулировку высоты.

Характеризуют косилку данные:

  • потребляемая мощность – 1,3 кВт/час;
  • регулирование высоты кошения – трехступенчатое, 20-55 мм;
  • ширина скашиваемой полосы – 37 см;
  • объём травосборника – 35л;
  • материал изготовления каркаса – полипропилен;
  • вес аппарата – 14 кг.

Цена газонокосилки Макита 8 тысяч рублей.

Устройство Makita ELM 3800

Основным отличием представляемой электрической газонокосилки Makita ELM 3800 является использование коллекторного двигателя взамен асинхронного. Щеточные двигатели легче, передают больший крутящий момент и лучше терпят кратковременную перегрузку.

Для снижения скорости вращения роторных ножей в конструкции применяется ремённая передача. Чтобы обеспечить безопасность при внезапной остановке, возникновении препятствий, режущий механизм оснащён тормозом, который срабатывает тотчас после опускания скобы пуска.

Полипропиленовый корпус выполнен для облегчения конструкции. Высота стрижки имеет 6 уровней настройки. Бункер травы имеет индикатор загруженности.

Технические параметры инструмента:

  • потребляемая мощность – 1,4 кВт;
  • ширина прокоса – 38 см;
  • травоприемник объемом – 40 л;
  • размер колёс – 127,178 мм;
  • масса – 13 кг.

Цена газонокосилки мощностью 1,4 кВт 10 тысяч 560 рублей.

Техника безопасного использования

Самое первое, что нужно усвоить – косить мокрую траву нельзя! Тем более, заниматься этим во время дождя.

Перед непосредственным использованием агрегата, нужно убедиться, что:

  • Он – исправен;
  • Питающий кабель не поврежден;
  • Ходовая часть нигде не заклинена (колеса свободног вращаются);
  • Болты – не расшатаны;
  • Сам движок – не шатается на крепеже.

Сильные вибрации в процессе работы — обычное явление. Поэтому нужно перед включением в сеть убедиться, что ничто не разболтано, не выпадет в процессе работы. При необходимости, подтянуть крепежные болты.

Чистить ножи от травы только при отключенной от электросети газонокосилки.

Следить за тем, чтобы кабель не терся об асфальт, бордюры и прочую жесткую поверхность.

Тщательно соблюдая эти нехитрые правила, можно уберечь себя от неприятностей и спокойно покосить траву, сделать свой газон – идеальным.

Ремонт на видео

Бензиновые модификации. Их чинить крайне сложно. Но главное знать типовые неисправности, уметь их выявлять и заменять элементы. Многие бытовые модели оснащены бензиновыми двухконтактными ДВС. В самоделках можно обнаружить моторы от дрелей, бензопил и т.д.

Самая часта неполадка связана с:

  • запуском двигателя,
  • отсутствием движения,
  • огромными вибрациями в работе.

Двигатель плохо заводится, но трудится стабильно. Это проблема с технологией холостого движения карбюратора. Ещё это может быть неверные пропорции горючего состава. Смешайте топливо с маслом в верном соотношении. Если не помогло, извлеките карбюратор и отрегулируйте технологию холостого хода.

Двигатель плохо заводится и плохо трудится. Здесь нужна проверка карбюратора. Возможен засор в топливных жиклерах. Засориться могут и фильтры: топливный и воздушный. Их следует поменять, а жиклеры продуть.

Двигатель хорошо заводится, но не справляется с нагрузкой. Это проблема с воздушным фильтром. Нужна его очистка или замена.

Не запускается бензиновый двигатель и при качественной подаче топлива. Это неполадка с технологией зажигания. Нужна проверка катушки. При видимых нарушениях, она подлежит замене. Здесь может быть дилемма и в свечах. Нужна диагностика каждой свечи. Возможны их замены.

Рассказывает Валерий Руденко.

Бензиновые модификации. Их чинить крайне сложно. Но главное знать типовые неисправности, уметь их выявлять и заменять элементы. Многие бытовые модели оснащены бензиновыми двухконтактными ДВС. В самоделках можно обнаружить моторы от дрелей, бензопил  и т.д.

Режущая часть

Нож можно создать сплошным до 50 см в длине. В нём в центре устроить отверстие, куда будет входить шуруп. Нож будет заточен с двух сторон. Его форму можно сделать немного изогнутой.

Другая версия ножа – составная. К стальным полоска присоединяется болтами или сварочным методом пара металлических, максимально заточенных отрезка. Стальную полоску можно сделать в формате трапеции. Это обережёт нож от наслаивания травы.

Ручку для готовящегося аппарата можно взять от старой коляски. Оттуда же можно позаимствовать колёса и каркас.

Если не удаётся раздобыть коляску, для сварки ручки можно применить металлическую трубу.

Шнур питания можно изъять из любого ненужного бытового прибора. Если его длина будет небольшой, можно применить удлинители.

Колёсики можно позаимствовать не только от коляски, но и от старого пылесоса.

О функционале самоделки

Мощности газонокосилки будет хватать, чтобы без проблем косить траву, а корпус можно сделать очень компактным, чтобы впредь такой агрегат, сделанный своими руками, было проще хранить. Вопросы безопасности эксплуатации также можно поставить под сомнения, ведь и при использовании заводской газонокосилки можно пострадать. Тут многое зависит не от приспособления, а от человека, который таким приспособлением пользуется.

Необходимые детали и инструменты

Итак, если вы полны решимости сделать своими руками свою первую газонокосилку, нужно помнить о том, что сперва нужно собрать необходимые детали и инструменты, а уж потом мастерить задуманное. Сначала поговорим о материалах.

Коллекторный двигатель от старой стиральной машины. Это основная деталь газонокосилки. Специалисты советуют брать движок как можно более мощный. Лучше даже не от стиральной машины, а от центрифуги советского образца.

  • Любые прочные колеса небольших размеров. Подойдут те, что от детских колясок или тачек. Если никаких колес в хозяйстве нет, их можно выпилить из листов пластикового профиля.
  • Старая крышка от большой металлической кастрюли или стальной лист, толщиной не менее 3-4 мм и размерами 600х600 мм (или приблизительно столько). Некоторые в качестве основания берут старые неглубокие стальные тазы или большие миски, тут работает личная фантазия каждого, главное, чтобы это основание было прочным и не слишком глубоким.
  • Ножи или режущие диски от фабричной газонокосилки. Даже если вы делаете газонокосилку своими руками, расходный материал лучше взять заводской. Чем качественнее будет купленный вами диск или нож для газонокосилки, тем меньше проблем в будущем. Ну а что конкретно ставить на вашу газонокосилку нож или диск вы решите сами.
  • Тонкая профильная труба для того, чтобы сделать рукоять газонокосилки. Здесь также можно применить все что есть под рукой подходящего. Можно даже сделать рукоять из водопроводной трубы, правда, такая труба сильно утяжелит конструкцию. Когда наши мастера делали газонокосилку своими руками, они переделывали ручки от старой тачки, соединив их при помощи изогнутой трубы.
  • Небольшие кусочки стального уголка, из которого мы сделаем раму для двигателя. Уголок можно взять любой, хоть толстый, хоть тонкий.
  • Трехжильный медный провод с изоляцией и вилка. Поскольку наша газонокосилка будет работать от электрической сети, потребуется довольно длинный сетевой провод. Чем больше газон, тем длиннее нужен провод.
  • Включатель от полуавтоматической стиральной машины. Чтобы ничего особо не придумывать и не тратиться на электрические «потроха» для двигателя, лучше сам мотор и включатель взять от полуавтоматической стиральной машины. Дальше останется только подключить двигатель от стиральной машины и «дело в шляпе».
  1. Разные рожковые и торцевые ключи.
  2. Электросварка.
  3. Дрель.
  4. Измерительные инструменты.
  5. Мультиметр.
  6. Болгарка.
  7. Маркер.
  8. Молоток.
  9. Плоскогубцы.
  10. Отвертки.
  11. Паяльник.

Процесс создания

Начальная стадия самостоятельного создания газонокосилки заключается в подборе деталей

Самое важное – наличие двигателя. Его можно взять из уже неэксплуатируемой бытовой техники, можно изъять из какого-нибудь электроинструмента:

  • дрели,
  • пылесоса,
  • бензопилы,
  • болгарки.

Минимальный требуемый параметр двигателя – 500 В. Лучше 1000 В. Так можно будет трудиться на незначительных оборотах. Да и заточка ножей станет обязанностью более редкой. На подбор двигателя влияют диаметр ножа и совокупные габариты данной техники. Чем больше рабочая площадь для неё, тем выше должна быть мощь у двигателя.

Для каркаса нужен кусок металла, либо фанера толщиной от 8 мм. Здесь потребуется создать и защитный металлический кожух. Так будет сокращена вероятность поломки газонокосилки.

Нужный инструментарий здесь:

  • сварочная техника;
  • ножовка (вид по металлу).
  1. Сначала готовится каркас для мотора. Хоть и годится фанера, но лучше взять лист металла толщиной хотя бы 3 мм. Он более устойчив к деформациям. Размер каркаса определяется длиной ножа и шириной газонокосилки (этот параметр обычно не более 60 см). Из этого листа вырезается квадрат со стороной, аналогичной ширине этого агрегата. В центре квадрата создаётся отверстия для мотора. Крепление фланцевого двигателя к каркасу должно осуществляться валом вниз. Если у двигателя есть ушки, к каркасу привариваются ещё одни крепления.
  2. Для изготовления самого простого кожуха задействуется металлическая консервная банка. Кожух лучше сделать высоким, так он станет защитником и для электрики газонокосилки. Его нужно надеть на вал двигателя. После чего надеть нож (тщательно заточенный). Весь механизм соединяется болтом. К каркасу приделываются колёса. Для них к нему необходимо приварить уголки с отверстиями. Диаметр колёс должен позволять ножу свободно проходить на 5-7 см выше грунта. Если он будет идти ниже, то останется в земле. Если выше – будет мять траву, а не резать.

Пример каркаса (фото):

  1. Ручку требуется подредактировать под рост основного пользователя будущей газонокосилки. Её оптимальная длина – порядка 90 см.

Совет! Сделать себе защиту от срезанной травы можно, приделав сетку над газонокосилкой.

Самая примитивная самодельная газонокосилка

Создана практически из металлолома.

В первую очередь необходимо определить, какой инструмент эффективно заменит обычную ручную косу при уходе за участком. Возможно, плотная засадка, частые кусты и клумбы не обеспечат доступ к окашиваемой площади, и тогда «вихры» травы нужно будет убирать вручную. Газонокосилку своими руками нужно собирать для скашивания площади, больше 4 соток.

Выбрать способ приведения в движение резаков – основа сбора необходимых узлов. Ножи можно приводить в движение:

  • вследствие ручного воздействия, толкания вперёд механизма, что требует большой физической силы;
  • используя электрическую энергию однофазного или трехфазного тока;
  • мотором от аккумулятора;
  • используя двигатель внутреннего сгорания, двух или четырехтактный.

Определившись с энергетической составляющей, потребуется выбрать колёса, рукоятку, платформу для сбора газонокосилки своими руками. Собрать необходимый крепеж и составляющие схемы подключения, защиты и соединения.

Электрическая газонокосилка состоит из:

  1. Каркаса, на который устанавливаются все функциональные элементы;
  2. Двигателя, обеспечивающего вращение рабочей части косилки;
  3. Ножей, осуществляющих скашивание травы;
  4. Кожуха, защищающего ноги оператора;
  5. Колес, позволяющих перемещать газонокосилку по участку в процессе работы;
  6. Ручки управления, дающей контроль над аппаратом;
  7. Фрагментов системы питания, к которым относятся УЗО (устройство защитного отключения) и шнур с вилкой.

Устройство электрической газонокосилки включает в себя ненужные детали, которые хранятся в гараже или сарае

Изображение Описание
  Подбираем материал.

Идеальным вариантом в качестве сырья для создания каркаса станет металлический лист толщиной 2-3 мм.

  Режем металл.

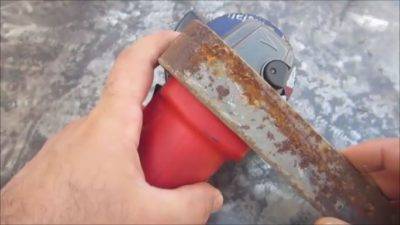

Если лист слишком велик, то его следует обрезать с помощью болгарки. Для рассматриваемой затеи вполне подойдёт квадрат со стороной 500 мм.

  Проделываем отверстие.

Посередине получившейся секции понадобится сквозное отверстие под вал двигателя. Сделать его можно двумя способами:

  • Вставить в дрель специальную коронку и высверлить нужный проём. Но стоит такая насадка недёшево, и покупать её специально для решения одной лишь описываемой задачи нерационально;
  • Насверлить по окружности отверстий обычным сверлом по металлу, а потом выбить образовавшийся внутри круг.

Из триммера

По сути, сам процесс изготовления газонокосилки из такого скажем так «основного компонента» ничем не отличается от выше представленных способов. Суть работы та же, да и детали используются такие же.

Единственное что для такого рода устройства необходимо использовать двигатель от триммера. Вы можете взять его старой модели, так как естественно не выгодно и не логично разбирать новый триммер.

Такая газонокосилка на много эффективнее будет выполнять работу и вам в значительной степени легче и комфортнее будет с ней работать, так как она способна «захватывать» больший диапазон кошения и ко всему еще располагает наличием специального трав сборника, который вы можете либо купить, либо изготовить самолично. Для этого процесса особых навыков не нужно, а все что вам понадобиться так это кусок ткани. Если же вы не любитель процесса сборка своими руками, то просто можете приобрести ручную электрическую газонокосилку триммер, которая может похвастаться компактным размером.

В данной статье у вас была возможность ознакомиться с самими популярными способами изготовления газонокосилок своими руками и посредством использования подручных средств. Без доли сомнения можно утверждать, что после прочтения статьи у вас появилось огромное желание самому попробовать создать такого железного помощника для себя, так как на самом деле ни один из этих процессов не располагает особой сложностью и финансовыми расходами.

Возможно, вас также заинтересует статья о том, как сделать тележку для лодочного мотора своими руками чертежи.

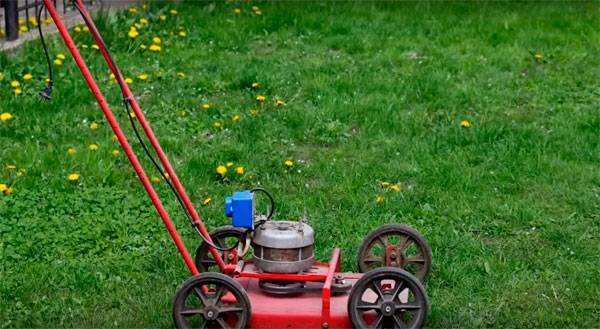

Газонокосилка из двигателя от стиралки

Список материалов:— двигатель от старой стиральной машины (лучше помощнее);— железные уголки;— болты с гайками;— профильная труба;— железные пластины;— 3 колесика для тележек;— кругляк;— лист железа (для щитка);— кабель, изолента.

Процесс изготовления газонокосилки:

Шаг первый. РамаПервым делом изготовим основную часть рамы, она у нас будет квадратной или прямоугольной. Для изготовления рамы понадобится железный уголок, нарезаем его, а затем свариваем конструкцию. Сварные швы зачищаем болгаркой, чтобы все смотрелось аккуратно.

Теперь рама готова, установим на нее колесики, чтобы газонокосилка могла ездить. Колесики лучше выбирать большого диаметра, так косилка будет лучше проезжать препятствия. Сверлим под крепления колесиков отверстия и прикручиваем их болтами с гайками. Каждое такое колесо способно вращаться на угол в 360 градусов. Впрочем, вращающееся можно сделать только переднее колесо.

Шаг второй. НожДалее изготавливаем нож, а начнем мы с переходника, который позволит снимать нож для замены или заточки. С вала двигателя снимаем шкив и вытачиваем из кругляка переходник. В кругляке нужно просверлить отверстие и нарезать резьбу под болт, которым будет прикручиваться нож.

Ну а далее делаем сам нож, тут автор использовал железную пластину, а лучше использовать сталь, чтобы нож дольше сохранял заточку. В центре заготовки сверлим отверстие и далее можно наточить нож. Работаем болгаркой, используя толстый точильный диск или лепестковую насадку.

Шаг четвертый. Ручка и сборкаИзготовим ручку для газонокосилки, тут нам понадобится кусок круглой и кусок профильной трубы. Просто свариваем руль в нужном месте в зависимости от вашего роста, чтобы было удобно.

Также на этом шаге можно установить двигатель на свое место и закрепить на двигателе нож

Важно, чтобы нож был закреплен надежно и никуда не полетел, если вдруг оторвется

Шаг пятый. Завершающие штрихиВ завершении делаем щиток для газонокосилки, он нужен обязательно, чтобы в вас не летели куски травы, палок или даже камни. Для щитка подойдет кусок листового железа, устанавливаем его на газонокосилку.

Далее проводим кабель по раме газонокосилки к рулю. Кабель выбираем хороший с хорошей изоляцией, чтобы вас не ударило током. Также полезно установить на руль выключатель, чтобы газонокосилку можно было быстро выключить в случае чего. Автор устанавливает розетку в качестве выключателя.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Из бензопилы дружба

Первый способ заключается в том, что мы будем использовать старую и давно ненужную бензопилу под всемирно известным названием «Дружба», о технических характеристиках бензопилы дружба вы узнаете здесь. Но если вы не располагаете наличием данной модели, то вы вполне благополучно можете взять бензопилу «Урал» к примеру, или иную другую модель, существенной разницы в этом нет. Почему именно отечественные бензопилы, а не скажем импортные модели?


Косилка из бензопилы

Так, прежде чем начинать разбираться в аспектах «создания» газонокосилки, стоит уточнить собственно с каких основных деталей и так называемых узлов она будет у нас состоять, итак:

  • основным и действенным механизмом у нас послужит двигатель;
  • каркас будет представлять собой своеобразную опору для установки всех необходимых узлов устройства;
  • кожух защитного характера;
  • ножи;
  • колеса;
  • детали и ручки, сходящие в спектр системы управления.

Итак, приступим. В данной газонокосилке сам двигатель мы возьмем из старой бензопилы, именно в сборе. Однако если устройство не рабочее, то в таком случае она нам не подойдет. Вы должны помнить о том, что изменять в его механизме ни в коем случае ничего ненужно.Просто достали из бензопилы и установили в тележку подвижного характера.

Теперь разберемся, как же можно сделать эту такую необходимую нам тележку? Для этого необходимо взять уголки 25х25, которые будут располагать размерными показателями равными 500 мм и 600 мм. Сварить их между собой в виде рамы.

Инструкция по сборке

После этого вы должны открутить от старой бензопилы «штурвал» и шину. Что касается ручки нашей тележки то изготовить ее можно из труб водопроводного направления именно с непосредственной возможностью высотной регулировки

Естественно данная регулировка не является такой важной необходимостью, но стоит отметить, что так на много удобнее будет работать с устройством, в особенности, если его эксплуатировать будут разные люди с разным коэффициентом роста

К изготовленной ручке вам необходимо прикрутить так называемый «штурвал», после этого проведите удлинение газового троса, а также шланга топливного

Важно то, что редуктор совместно с самим двигателем должен быть повернут на девяноста градусов. Это делается для того чтобы сам вал располагался в нижней части, а для этого его необходимо ко всему еще прокрутить на раму

Сделать это можно посредством использования специального отверстия, которое находится на редукторе, но в бензопиле оно используется для шинного закрепления, а также используйте две крепительные шпильки кожуха маховика, который располагается в нижней части. По сути, основу для нашего устройства мы выполнили, осталось совсем немного, а именно установить инструмент режущего направления.

Косилка из бензопилы на видео.

Для того чтобы его изготовить вам понадобится бензопильная «звездочка» на которую собственно необходимо установить в соосном положении небольшой кусок трубы с размером: длина – 80 мм, диаметр – 50 мм. После этого необходимо провести обработку этого отрезка на станке токарного характера.

Посредством выполнения данных манипуляций вы получите своеобразный вал телескопический из труб, которые нужно соединить специальными болтами М6 которые собственно располагают контргайками. Они же должны находится в положении диаметрального направления параллельно друг к другу. Что касается отверстий, то их нужно несколько, так как таким образом вы с легкостью сможете производить регулировку высотного среза самой травы.

Посредством работы труд движение которых будет проводиться относительно друг друга, тем самым они в определенном коэффициенте смогут, скажем так, компенсировать сам дисбаланс.

А теперь последнее что вы должны сделать, так это изготовить, ножевое основание. Для этого нужно приварить к другой трубе специальный диск, изготовленный из метала, и который, располагает размерным показателем равным 180 мм в диаметре именно из стали листовой 4 мм.

Подготовка

Итак, до начала сборки газонокосилки потребуется иметь под рукой следующие элементы:

  • материалы для каркаса;
  • колеса;
  • ручки;
  • защитный кожух;
  • двигатель;
  • каркас, куда будут прикреплены все детали;
  • ножи;
  • управляющие элементы – УЗО, выключатель, кабель с вилкой для подключения в розетку.

Кроме того, важным подготовительным этапом будет создание чертежей и схемы будущей конструкции. Это поможет соблюсти правильное расположение всех элементов будущей конструкции и создать правильный каркас, который сможет выдержать вес всех элементов и будет красиво смотреться с эстетической точки зрения.
