Самодельный бойлер на 50 литров

Идея на заметку

Если у Вас есть неработающий чайник, то водонагреватель можно соорудить, достав из корпуса следующие детали:

  • спираль, которая находится под нагревательным блином;
  • кнопка включения/выключения;
  • датчики температуры;
  • шнур электропитания.

Возьмите небольшую металлическую или пластиковую коробку и прикрутите к ее основанию все детали, затем следует припаять кнопку и датчики. Присоедините к одному из выходов спирали шланг и закрепите всю конструкцию с помощью саморезов. Включите воду и проверьте работоспособность. Такой вариант отлично подойдет для дачи, так как выход теплой воды невелик.

Подводя итоги, можно сказать, что затраты на изготовления самодельного проточного водонагревателя зависят от наличия, либо отсутствия каких-либо деталей. А дальше можно применять фантазию как угодно. Главное понять суть и схематичное строение, а также технические особенности системы.

Смотрите видео, в котором пользователь наглядно демонстрирует, как сделать проточный водонагреватель своими руками:

Какой газ в баллонах?

Используемый для нагрева воды газовый баллон содержит такие газы, как пропан и бутан. Они являются побочными продуктами переработки нефти, бензина и газа. В баллонах может присутствовать только технический бутан или смесь бутана и пропана, которая бывает летней и зимней.

Сжатие данных газов преобразует их в жидкость меньшего объема (и поэтому такой газ называют сжиженным), а при снижении давления эта жидкость начинает переходить в состояние пара. Так как повышение температуры вызывает сильное расширение сжиженных газов, баллон обычно заполняют на 85% от его объема, поэтому над жидкими газами всегда есть слой парообразного газа.

Как выбрать ТЭН для водонагревателя?

Схема бойлера косвенного нагрева.

ТЭНы для подобных устройств представляют собой медную трубку или конструкцию из нержавеющей стали, оба конца которой закреплены на фланце. Нагрев происходит за счет токопроводящей нихромовой нити, которая располагается внутри трубки. Для того чтобы обезопасить систему от электрического тока, нить прокладывают электрическим изолятором, который также должен обладать достаточной теплопроводностью. Именно поэтому самостоятельно такую изоляцию сделать проблематично, ТЭНы и рекомендуют покупать, а не изготавливать самостоятельно.

Необходимо заметить, что проточный электронагреватель отличается от накопительного именно типом ТЭНа. У первого типа систем нагревательный элемент заключен в специальную колбу, через которую и протекает вода.

Выбор этого элемента зависит от его мощности, от того, насколько быстро будет нагревать воду самодельный агрегат.

Оптимальная мощность для самодельного водонагревателя должна равняться 2 кВт, хотя в продаже присутствуют ТЭНы от 0,9 до 6 кВт. Но если мощность будет менее 2 кВт, то ждать прогрева воды придется слишком долго. При большей же мощности электропроводка дома (или квартиры) может быть перегружена.

При объеме бака в 50 л и ТЭНе мощностью 2 кВт вода будет нагреваться примерно 1,5-2 часа, со скоростью медленно закипающего чайника. При этом нагрузка на электросети будет оптимальной, и электроэнергии потребуется примерно столько же, сколько на тот же чайник.

Электрическая схема подключения бойлера.

Разумнее всего покупать нагреватель с уже смонтированной системой терморегуляции. Такая система должна нагревать воду до заданной температуры, чей диапазон варьируется от 35°С до 85°С, затем самостоятельно отключаться. Как только температура воды в баке снижается на 0,5-1 градус, ТЭН автоматически возобновляет свою работу.

Стоит обратить внимание и на длину трубки ТЭНа: чем она короче, тем меньше площадь ее теплоотдачи и выше температура на поверхности нагрева. Соответственно, на ТЭНе такой конфигурации накипь образуется гораздо быстрее

В свою очередь накипь ухудшает параметры теплоотдачи от нагревательного элемента к воде и при ее наличии ТЭН практически постоянно будет работать на нагрев, что сильно увеличит расход электроэнергии. Да и сломанный из-за накипи ТЭН проще и дешевле выкинуть, чем ремонтировать.

Бойлер, работающий от электрического тэна

Самодельный электрический водонагреватель представляет собой систему, которая выполняет самостоятельно нагрев воды. Его конструкция состоит из емкости, где внутри устанавливается тэн, отвечающий за подачу тепла. Вода в емкости нагревается за счет температуры тэна до необходимого уровня. Как одним из дополнительных к предпочтению вариантов, здесь можно еще использовать параллельное подключение бойлера к системе отопления дома.

Этапы монтажа водонагревателя

Чтобы сделать водонагреватель, нужно поэтапно выполнить ряд основных работ.

  1. Подготовить специальную емкость.
  2. Изготовить змеевик.
  3. Далее выполнить теплоизоляционные работы.
  4. Собрать своими руками водонагреватель.
  5. Выполнить подключение тэна.
  6. Обустроить систему подачи холодной воды.
  7. Сделать разводку труб для горячей воды и установить там водозаборные краны.

Из комплектующих элементов и рабочего оборудования понадобится:

  • Медный змеевик или трубчатый тепловой обменник;
  • Гайка размером 32 мм;
  • Пластиковые трубы;
  • Сварочный аппарат;
  • Нитрогрунтовка./li>

Основной бак для водонагревателя может быть выполнен из:

  • Алюминиевого сплава;
  • Нержавеющей стали;
  • Обычной стали, прошедшей внешнюю антикоррозийную обработку.

Идеальным вариантом здесь может быть емкость воды из нержавейки, которая более надежная и долговечная. Для дачного варианта прекрасно подойдет 50 литровая емкость газового баллона.

Особенности обустройства газового баллона под водонагреватель

В случае газового баллона, его лучше брать новым и сразу без вентиля. Чтобы нанести на внутреннюю поверхность газового баллона противокоррозийное покрытие в виде нитрогрунтовки, емкость необходимо разрезать с помощью сварочного аппарата. Затем внутренность этой конструкции зачистить, прогрунтовать и обратно сварить.

После в емкости необходимо вырезать два отверстия. Одно будет располагаться сверху корпуса емкости воды, и использоваться для отвода горячей воды. Второе – обустраивается снизу, чтобы обеспечить поступление холодной воды. Для обеспечения нормального функционирования самодельного водонагревателя, на каждом выводе производится монтаж шаровых клапанов. На входе холодной воды в водонагреватель, подающая труба обустраивается обратным клапаном, чтобы не допустить вытекания воды из емкости.

Для получения нагревателя косвенного типа и использование его от отопительной системы, с помощью сварки, кроме отводов холодной и горячей воды, делаются еще дополнительно два отверстия для монтажа теплового обменника, где одна труба будет прилегать к другой.

На место монтажа тэна, там, где раньше вкручивался заводской латунный вентиль, приваривается 32 мм гайка с внутренней резьбой. Сам тэн желательно приобретать мощностью на 1,2 или 2 кВт с терморегулятором и электрическим сигнализирующим датчиком.

Таким образом получается бойлер косвенного нагрева, или что-то похожее на него, где осуществляется подогрев воды. При этом, основной элемент конструкции — газовый баллон, а конструкция водонагревателя не такая уж и сложная.

Теплоизоляция и крепежи

Для снижения тепловых потерь снаружи водонагревателя укладывается теплоизоляционный слой. Здесь можно использовать:

  • Обыкновенную монтажную пену;
  • Изолон;
  • Пенополиуретан;
  • Пеноплен.

Некоторые мастера советуют для этой цели использовать фольгированную подложку под ламинат, обертывая ею водонагреватель по типу термоса. Утеплитель крепят при помощи клея или проволоки. Для повышения КПД водонагревателя желательно утеплить весь его корпус.

Для обустройства крепления на верхнюю часть баллона привариваются специальные ушки, а на стене устанавливается металлический уголок, куда они будут закрепляться.

https://youtube.com/watch?v=5MoIeg8t7_E

Теплоизоляция

Чтобы потеря тепла была минимальной, бак следует укутать слоем теплоизоляции.

С этой целью применяют:

  • строительную пену;
  • изолон;
  • пенополиуретан;
  • пеноплен;
  • минеральную вату.

Некоторые умельцы используют подложку под ламинат на основе фольги. Водонагреватель обертывается в этом случае, как термос. Утеплитель крепится посредством проволоки, клея или полосовых стяжек. Советуем произвести утепление всего корпуса.

Обшивка обеспечит не только длительное сохранение горячей воды, но и сократит продолжительность нагревания бака, что понизит расход теплоносителя. Без хорошо оборудованной теплоизоляции вода в устройстве будет быстро остывать.

Зачастую прибегают к сооружению двойной емкости: маленький бак размещают внутри большого. Созданное между ними пространство также выполняет теплоизолирующую функцию.

Чтобы закрепить емкость, на верхнюю часть ее корпуса привариваются петли, а на стене устанавливается металлический уголок, к которому они прикрепляются.

Накопительный водонагреватель с функцией самостоятельного наполнения

Для монтажа подобной системы можно приобрести готовый рукомойник со встроенным ТЭНом, обычно его накопитель рассчитан на 10-12 литров. Либо же водонагреватель можно сконструировать самостоятельно, приобретя только ТЭН и подобрав подходящую емкость.

Схема самодельного котла на дровах.

Многие мастера, собирая самодельный аппарат водонагрева, упускают этот момент — и напрасно. Недаром при протечке и поломке водонагревателя, сделанного промышленным способом, если этот анод не заменялся раз в год, гарантийное обслуживание на оборудование не распространяется.

Магниевый анод представляет собой стальной прут с наконечником, покрытым магнием. Анодом и является данный наконечник. Он необходим для расщепления воды и нейтрализует частицы, образующие накипь, вступая с ними в реакцию. Если смонтировать водонагреватель без анода, то ТЭН очень быстро выйдет из строя.

Поэтому приобретая трубчатый электронагреватель, отдайте предпочтение тем моделям, на которых магниевый расщепитель уже установлен или приобретите анод отдельно.

Сборка корпуса

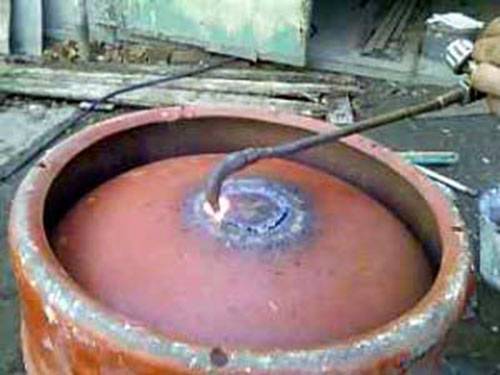

Нужно обрезать горлышко газового баллона, а на его место приварить резьбу под нагревательный элемент. Далее в дне баллона делают два отверстия под выходы горячей и холодной воды.

Нарезают трубы разной длины. Отрезок трубы горячего водоснабжения должен быть на несколько сантиметров короче, чем высота баллона, чтобы забирать горячую воду с самого верха бойлера. Для подачи холодной воды в бойлер достаточно взять трубу длиной несколько сантиметров.

В боковой поверхности баллона вырезают отверстие под барометр, его тщательно герметизируют монтажной пеной.

В корпус вваривают трубы. На баллон также приваривают уголки для того, чтобы можно было установить готовый бойлер на стену.

Далее все места сварки запенивают. Корпус утепляют, обернув его теплоизоляционным материалом. Его можно закрепить с помощью скотча.

Обернуть газовый баллон нужно два раза, предварительно положив на первый слой утеплителя бруски и запенив пространство между ними.

Так вы минимизируйте воздушный зазор. Крышку и дно самодельного бойлера можно утеплить с помощью поролона, чтобы избежать больших теплопотерь.

Для защиты бойлера можно использовать тонкий лист оцинкованной стали. Водонагревательный элемент продаётся в любом хозяйственном магазине. Для смягчения воды покупайте тэн с магниевым анодом.

Что можно сделать из газового баллона

Печь из газового баллона — если нужно быстро обогреть гараж, то, безусловно, миниатюрная печка из газового баллона, здесь придется очень кстати. Для её изготовления потребуется приварить металлические ножки к газовому баллону, вырезать отверстия под топку и зольник, а дверцы к ним, сделать из тех же самых кусков металла.

Затем понадобится кусок длинной металлической трубы (4-5 метров), которая устанавливается сверху баллона, она будет служить в качестве дымохода. Таким образом, можно легко сделать небольшую буржуйку из газового баллона, которая обязательно пригодится в каждом домашнем хозяйстве

Учтите, что толщина стен газового баллона небольшая, поэтому обращаться с такой печью нужно осторожно

Кстати, практически таким же образом делается и буржуйка из металлической бочки, подробно про изготовление которой написано здесь https://samastroyka.ru/samodelki-iz-metallicheskix-bochek.html.

Как сделать мангал из газового баллона

Мангал из газового баллона — что можно сделать из газового баллона еще? Конечно же небольшой мангал для использования на даче. Переделка сводится к минимуму, и что нужно сделать, так это срезать верхнюю часть баллона, после чего прикрутить к нему кусок металла навесами. Таким образом, получится мангал с откидной крышкой.

Затем необходимо будет по бокам баллона, в нижней части, просверлить отверстия под тягу, а где-то приблизительно чуть выше середины установить металлическую сетку. Однако от этого можно и отказаться, сделав по краям баллона необходимые выемки под шампуры. Можно даже сделать из газового баллона мини коптильню, присоединив к самодельному мангалу ещё один баллон, как это видно на фото.

Компрессорная станция с ресивером из газового баллона — если необходимо оборудовать компрессор дополнительным ресивером, то газовый баллон идеально подходит для этих целей, поскольку он выдерживает большое давление. Конечно же, без переделок здесь не обойтись, поскольку нужно будет вварить в баллон металлические резьбы под установку манометра, конденсатоотводчика, трубчатых разветвителей.

Каток и бойлер из газового баллона

Каток-трамбовка из газового баллона — всегда нужная вещь в хозяйстве, особенно в те времена, когда на садовом участке полным ходом ведутся строительные и ландшафтные работы.

Сделать каток из газового баллона очень просто, а его изготовление начинается со сваривания стальной рамы из металлического уголка. Сбоку рамы, через отверстия, болтами притягивается баллон, однако перед этим он заполняется песком или жидким цементным раствором

Важное условие работоспособности данной самоделки заключается в том, что газовый баллон должен оставаться всегда подвижным

Бойлер из газового баллона — чтобы сделать небольшой бойлер на 50 литров из газового баллона, потребуется вварить внизу баллона два патрубка для подключения кранов и труб. Можно предусмотреть установку внутри газового баллона змеевик из медной трубы, по которому будет циркулировать теплоноситель, нагревая воду в баллоне. В общем, идей на тему самоделок, и того, что можно сделать из газового баллона для дома, хватает, стоит только включить собственную фантазию.

Правильный выбор емкости

В роли емкости выступает накопительный бак. Показатель его объема зависит от потребностей пользователей в горячей воде. Расчет осуществляется по следующему принципу: 50-70 литров воды на одного человека ежедневно. На семью, состоящую из четырех человек, подойдет 200-литровая емкость.

При выборе материала следует обратить внимание, насколько он подвержен коррозии. Как правило, применяется алюминиевый сплав или пластик

Бойлер своими руками можно сделать из стали, обработанной защитными средствами от ржавления.

Основой накопительного водонагревателя может стать труба от тепловой магистрали. Так вы получите цилиндр без шва. Но специалисты советуют делать водонагреватель из такого материала, как нержавейка. Цена на него приемлемая. Железо, как известно, выделяет вредные для организма вещества. Водонагреватель из нержавейки будет абсолютно безопасным для здоровья.

Также следует задуматься о весе трубы. Погонный метр 720Х10 весит примерно 140 кг. Цена одного кг составляет 12 р. Сколько стоит нержавейка? Цена 1 кг серии AISI304 составляет 130 р. Вес листа размером 2000х1000х1 составляет 16 кг.

Сделать бойлер своими руками обойдется вам в 2000 рублей. Если металл гнуть по длине, то получится цилиндр, высота которого будет равна 1 м, а диаметр – примерно 63 см. Более толстый стальной лист не подойдет, так как с ним трудно работать. Объем бака будет составлять примерно 318 л.

В результате получится прекрасная самодельная емкость, в которую можно установить ТЭН для воды заводского производства. Его мощность должна составлять 6 кВт. Он сможет нагреть 300 литров воды за три часа. Если же применить ТЭН мощностью 2 кВт, то потребуется целая ночь.

Бак снабжается двумя отверстиями. Одно располагается в верхней части корпуса. Оно служит для поступления горячей воды. Другое находится внизу. Его функция заключена в подаче холодной воды. Каждое отверстие оснащается шаровыми клапанами.

Альтернативой баку служит газовый баллон.

Как довести конструкцию до совершенства

Простота изготовления и другие достоинства мангала из баллона несколько омрачаются заключениями экспертов-шашлычников о том, что мясо в них получается не таким вкусным, как в жаровнях традиционного типа. Тщательное исследование проблемы выявило несколько провальных моментов.

  • Из-за округлого днища слой углей в центре и по краям отличается по высоте. Эта неоднородность приводит к тому, что дрова, которые находятся на периферии, прогорают гораздо дольше, чем в середине закладки — жар в центре оседает намного быстрее.
  • Сферические стенки излучают инфракрасные лучи не в сторону шашлыка, а на угли, что ещё больше усиливает описанный выше эффект.
  • В отличие от плоскодонной конструкции, поступление кислорода в мангал, изготовленный из круглой ёмкости, осуществляется неравномерно.

Устранить недостаток, который не позволял получить «правильный» шашлык, оказалось совсем просто. Доработка мангала требует обустройства продольного воздуховода по всей длине его днища. Для этого понадобится стальной уголок размерами 80×80 мм и длиной 900 мм. В обеих его полках с шагом в 50 мм проделывают отверстия диаметром 12–15 мм. Воздуховод вваривают в днище так, чтобы оба его края оставались снаружи. Суть усовершенствования более понятна из представленного рисунка.

Продольный воздуховод устранит все недостатки, присущие мангалам со сферической формой днища

Бак для автоматического водонагревателя

Схема самодельного водонагревателя.

Материалы:

  1. Электрический ТЭН для водонагревателя.
  2. Магниевый анод.
  3. Ёмкость для водонагревателя.
  4. Прижимные фланцы.
  5. Прокладки для крепления ТЭНа.
  6. Гибкие шланги для подводки воды.
  7. Фурнитура для подключения шлангов подачи воды (компрессионные гильзы с втулкой, накидные гайки и штуцеры, уплотнители).

Инструменты:

  1. Гаечные ключи для установки фланцев.
  2. Инструменты, необходимые для проделывания отверстий в емкости водонагревателя (они зависят от материала выбранной емкости: для пластика — ножи и обыкновенные ножницы, для тонкой «нержавейки» — ножницы по металлу, для листовой стали — резаки, фрезы и тому подобное).

Порядок работы

Схема самодельного котла из чугунных батарей.

Собрать самодельный нагреватель совсем не сложно. Ёмкость под самодельный водонагреватель можно приобрести в магазине. Для этой цели хорошо послужит пластиковый или сделанный из нержавеющей стали рукомойник. А можно сварить короб необходимого вам размера из стальных листов, если вам позволяют навыки и средства. Главное, водонагреватель должен быть герметичным, запаянным со всех сторон. Поэтому если в нем предусмотрена крышка, то после сборки ее необходимо приварить либо оснастить надежным запорным устройством, иначе водяные пары не создадут в помещении эффект сауны.

В будущем баке необходимо проделать отверстия для установки ТЭНа и подключения шлангов подачи и отведения воды. Подавать воду разумнее через крышку (верх) бака, шланг отведения воды лучше всего расположить в боковой стенке у дна. ТЭН тоже нужно расположить снизу, вмонтировав его в боковую стенку или дно емкости.

Если вы собираетесь устанавливать самодельный водонагреватель в помещение, которое зимой не отапливается (на даче, например), то не останавливайте свой выбор на пластиковом баке. Если система слива воды будет располагаться на некотором, даже минимальном, расстоянии от дна бака, то какое-то количество воды в нем все равно будет оставаться. Зимой эти остатки замерзнут и пластиковая емкость просто треснет.

Отверстие для ТЭНа делается по диаметру самого нагревателя, для шлангов — по диаметру фурнитуры подводки.

Устанавливают сам нагреватель, прижимные фланцы, не забывая о прокладке, плотно затягивая удерживающие гайки. Монтируется подводка воды с помощью гибких шлангов. После сборки бак водонагревателя проверяется на герметичность: вода не должна подтекать ни в одном соединении.

Чертежи и расчеты

Следующим моментом подготовки будет составление чертежей и проведение расчетов. При составлении чертежа нужно тщательно продумать все детали. К ним относится расположение:

  • поддувальных отверстий;
  • ножек;
  • трубы для вывода дыма;
  • вырезов для шампуров;
  • петель;
  • уголка;
  • ручки;
  • полочки для дров;
  • подставка под баллон.

После, на баллоне нужно расставить разметку согласно чертежу. Разрез под крышку будущего гриля желательно делать ровно посередине баллона, не забывать при этом отставлять небольшие отступы с торцов. Например, для 50 л емкости отступ с каждой стороны будет равняться 20 мм.

Меры предосторожности

При изготовлении жаровни из газового баллона следует быть очень аккуратным и перед началом работы соблюдать меры предосторожности. Даже пустой он содержит остатки пропана и конденсат, что при попытке вскрыть его может привести к взрыву

Перед изготовлением гриля из газового баллона необходимо тщательно выпустить из него весь газ

Чтобы удалить конденсат, нужно при помощи газового ключа открыть вентиль и перевернуть баллон вниз отверстием на несколько часов. После этого пустую емкость наполняют водой, содержащей моющее средство. Оставить раствор на несколько дней. За этот период все вредные и опасные вещества отстанут от стенок будущего гриля, и с ним можно начинать спокойно работать.

Этапы изготовления

Изготовление гриля своими руками состоит из нескольких этапов – разметка, распиливание, сборка, установка ножек, монтаж крышки и ручки. После того, как баллон обработан мыльным раствором, можно начинать работу.

Разметка емкости в 50 литров стандартный диаметр, которой 96 см:

  1. положить баллон на бок;
  2. от продольной сварочной линии отмерить в обе стороны по 24 см, что разделит емкость ровно пополам, и нарисовать первую горизонтальную линию;
  3. с обоих торцов отмеряют по 3 см и наносят еще разметки, вкруговую;
  4. оставить на первой линии несколько отметок под шампуры, расстояния между ними при этом должны быть не более 8-10 см;
  5. последней разметкой обозначить крышки, при этом с передней стороны отмеряют от первой горизонтальной линии 10 см вверх и рисуют еще одну.

Распиливание и сборка:

  1. распилить баллон пополам по первой линии при помощи «болгарки»;
  2. приварить или закрепить при помощи болтов один край крышки;
  3. только после этого вырезать боковые стороны крышки по второй горизонтальной линии;
  4. приварить с наружной и внутренней стороны, между петлями, уголки-ограничители, которые будут препятствовать деформации крышки;
  5. с обоих торцов закрепить при помощи сварки стальные полоски, которые позволят фиксировать крышку при закрывании гриля;
  6. для того, чтобы крышка не запрокидывалась назад, к ней с одной или обеих сторон приваривают цепи;
  7. на первой продольной линии сделать выемки по разметкам при помощи болгарки;
  8. на параллельной стороне напротив каждого углубления просверлить отверстия Ø 1 см;
  9. сделать дрелью несколько отверстий на дне жаровне в шахматном порядке (для хорошей тяги);

на месте бывшего вентиля приварить трубу.

Монтаж ножек.

Ножки прикрепляют с торцов гриля, с каждой стороны по две штуки. Между собой их желательно укрепить при помощи уголков, что обеспечит конструкции большую устойчивость.

Перед монтажом следует определить высоту жаровни. Самой оптимальной считается 1 метр, но можно сделать чуть выше или ниже, ориентируясь на свой рост.

Для закрепления ножек гриль переворачивают вверх днищем. Затем просверливают в нем 4 отверстия, в которые вставляют болты резьбой наружу. Их можно как приварить, так и привинтить к ножкам. В первом случае крепления сначала приваривают к днищу затем к опоре. Во втором – к ножкам приваривают гайки, к которым и прикручиваются, предварительно вставленные в днище, болты.

Внизу под грилем к ножкам можно прикрепить решетку для дров и других принадлежностей для барбекю.

Установка ручки.

Просверлить с лицевой стороны 2 отверстия. Вставить в них болты и прикрутить ручку. Можно использовать как готовые, сделанные из жаропрочных материалов, так и сделанные самостоятельно из металлического прута.

Как сделать змеевик?

Змеевик является важной деталью устройства. За его основу можно взять металлическую или металлопластиковую трубу с небольшим диаметром

Как правило, используются медь или латунь, так как они отличаются высоким уровнем теплоотдачи. Диаметр змеевика изготовитель может выбрать по своему усмотрению. Главное условие состоит в том, чтобы его соприкосновение с водой было максимальным.

Змеевидная трубка накручивается по спирали на оправку в форме цилиндра. С этой целью применяется бревно или труба с большим диметром. При наматывании змеевика необходимо следить за витками. Они не должны касаться друг друга.

Не делайте навивку тугой, так как снять змеевик с оправки будет очень сложно.

Количество витков на змеевике находится в прямой зависимости от объема и высоты бака. Как правило, на каждые 10 л используется 1,5 кВт тепловой мощности змеевика.

Самодельный бойлер косвенного нагрева

Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.

Перед тем как, что то сделать из баллона необходимо соблюдать меры безопасности, так как газ пропан очень опасен. Открываем кран и выпускаем газ. Это делается в дали от открытого источника огня. Затем, кладем пустой баллон на землю, бьем кувалдой по крану, он отламывается в том месте, где закручивается в баллон.

Чтобы не таскать кабель и компрессор легче подвезти баллон с воздухом под давлением. На такую печь ушло два баллона. Компрессор сделанный из компрессора холодильной установки и газового баллона в качестве рессивера. Применив несколько баллонов можно сделать и каптильню. Бойлеры, которые подключают к системе отопления, пользуются огромным спросом у бережливого населения.

Как сделать змеевик для бойлера своими руками

Схема змеевика для бойлера.

После того как корпус нашего бойлера готов, приступаем к организации змеевика своими руками. Нам понадобятся металлические и металлопластиковые трубки небольшого диаметра. Строительство змеевика должно обеспечить нам надежный контакт нагреваемой воды с бойлером. В случаем если необходим змеевик конкретного диаметра можно использовать пластиковые или стальные трубы с нужным нам диаметром. С одного края оправки крепим трубку. Другую часть расправляем, плавно вращая стержень. При этом необходимо следить за плотностью витков трубы. В противном случае нам будет трудно снять трубку с оправки. С двух сторон трубки необходимо припаять соединительные детали (фитинги).

К стенкам баллона привариваем втулки с резьбой (штуцера). Крепим наш змеевик с помощью соединительных элементов. Необходимо проверить, насколько герметична наша трубка. Смачиваем наш змеевик мыльной водой. Один конец трубки зажимаем, а в другой подаем воздух из компрессора. Если есть необходимость, трубку нужно пропаять. Чтобы повесить наш бойлер на стену, нужно приварить стальные уголки и сделать петельки. Существуют специальные крепежи для водонагревателей. Все работы выполняются с помощью электро- или газосварки.

Принцип работы бойлера косвенного нагрева и пример его изготовления своими руками

А мыться холодной водой любят только моржи. Поэтому будем говорить, как построить своими руками теплый душ для своей дачи…. Конструкция и чертежи самодельного мощного компрессора Решил сделать аппарат побольше и помощнее — из двух (спаренных) мотор-компрессоров. Или только бетон и песок? Беспокоит чтобы со временем трещины не пошли. Облицовку хочу сделать из битой плитки.

Покупал с рук поэтому стоил всего 1700 рублей. Те кто пробовал снять со стены 80 литровый бойлер и вынести его на улицу не слив воду меня поймут. 6) Вода только искупаться и помыть посуду, пьём мы только фильтрованную воду. Хотя не вижу причин пугаться воды с водонагревателя.
