Тонкости выбора звонка на калитку: основные особенности работы устройства и советы по его монтажу

Дополнительное оборудование

Помимо традиционных беспроводных звонков на рынке данного оборудования представлены модели, оснащенные дополнительными полезными опциями. Например:

• световым индикатором звонка;
• подсветкой кнопки;
• функцией вибровызова;
• возможность самостоятельно загружать и устанавливать в качестве звукового сигнала любимые мелодии;
• датчиком движения, запускающим видеозапись происходящего в непосредственной близости от входа на участок;
• камерой наблюдения, позволяющей увидеть визитера, прежде чем открыть ему дверь;
• домофоном, предназначенным для разговоров и дистанционного управления калиткой.

Если в вашем доме есть домашний любимец, который может гулять без вашего сопровождения, упростить вход животного в дом можно, закрепив на стене возле двери специальный беспроводной звонок. Устройство реагирует не на нажатие, а на запрограммированный ключ. Повесив его на ошейник кота или собаки, вы всегда сможете вовремя отреагировать на возвращение питомца домой и открыть ему дверь после звукового сигнала. Такое решение не только побережет нервы животного, но и избавит вашу дверь от царапин.

Звонок, оснащенный дополнительными функциями — видеокамерой и микрофоном может стать неотъемлемой частью системы «умный дом»

Как подключить домашний телефон?

Как подключить домашний телефон?

Несмотря на то, что мобильные телефоны пользуются сегодня большой популярностью, стационарные телефоны тоже не теряют своей актуальности. Этому есть простое объяснение – стационарный аппарат имеет ряд уникальных преимуществ: у него не садится батарейка, да и звонки в другие города и страны обходятся значительно дешевле.

В этой статье мы расскажем о том, как самостоятельно подключить домашний телефон.

Как правильно подключить домашний телефон

Для того чтобы подключить или же отключить домашний телефон, можно обратиться к специалистам или же заняться подключением самостоятельно. Для этого необходимо приложить минимум усилий – выбрать понравившуюся модель аппарата и подключить к сети.

Телефонная розетка и вилка

Для подключения стационарного аппарата необходимо подключить телефонную розетку. Телефонная розетка нужна для того, чтобы переводить провода телефонного кабеля, которые идут от АТС, в интерфейс RJ-11. RJ-11 – это розетка нового образца, в старых домах стояли розетки типа РТШК-4. Проводной телефон подключается к такой розетке с помощью вилки.

Телефонная вилка представляет собой коробку, сделанную из пластмассы. Она имеет две части — две половинки, в одну из которых вставлены четыре плоских контакта. С помощью винтов к ним присоединяется телефонный шнур.

Вилка и розетка выполняют только одну функцию – они нужны для удобства подключения телефона и удобства в эксплуатации. Связь осуществляется за счет соединения двух проводов, протянутых в квартиру, и шнура, идущего от телефонного аппарата.

Подключение к телефонной розетке

Рассмотрим подключение аппарата на примере современной розетки RJ-11. Домашний телефон подключается непосредственно к те

Модификации беспроводных звонков

Существуют и более сложные модификации беспроводных звонков. Они различаются по:

• наличию дополнительных элементов;
• способу связи с приемником;
• назначению;
• исполнению корпуса.

Объединение беспроводного звонка и мини видеокамеры, позволяет не только реализовать функцию звонка, но и узнать, кто пришел в гости. Такая комбинация очень эффективна в плане борьбы с вандализмом – если хулиганы решат оторвать или повредить кнопку, то в сервере сохранится видео, которое поможет их поймать. Подключение вместе с камерой датчиков движения, звука или объема, позволяет максимально снизить энергопотребление, когда никого перед кнопкой нет.

Беспроводной звонок с видеокамерой

Беспроводные звонки различают и по способу связи с приемником:

1. Wi-Fi.
2. ZigBee.
3. GSM.
4. Радиоканал.

Функционирование устройств, работающих в сетях ZigBee описана в статье о том, что что такое xbee. Принципы и возможности устройств, обеспечивающих связь через Wi-Fi описаны в материале Камеры для видеонаблюдения уличные беспроводные Wi-Fi. Все преимущества и недостатки GSM связи описаны в статье (Охранные GSM системы для квартиры).

Установка звонка

Существует несколько вариантов монтажа:

1. На дверь. Такой способ выбирается при невозможности крепления липучки или вкручивания шурупов в стену. Звонок в этом случае фиксируют на дверном полотне.
2. Рядом со входом. Кнопку размещают на наличнике или участке стены, расположенном на маленьком расстоянии от двери.
3. На калитке. Подобный вариант реализуется при установке прибора в частном доме. Звонок должен быть защищен от прямых солнечных лучей, осадков и ветра.

Watch this video on YouTube

Кнопку и динамик фиксируют с помощью саморезов или двустороннего скотча (если липучка в конструкции не предусмотрена). Большинство звонков оснащено отверстиями, используемыми для вкручивания шурупов.

Беспроводной дверной звонок с кнопкой без батареек.

Будучи сельским жителем, я перепробовал довольно ощутимое количество беспроводных дверных звонков. Одни всем устраивали, но ломались, другие мучили ложными срабатываниями, от третьих хулиганами были украдены кнопки, и все эти устройства объединял один параметр: уличная кнопка работала на недешевой двенадцативольтовой батарейке типоразмера 23А, которая к тому же имела свойство садиться без объявления войны, отчего звонок превращался в тыкву, не только утрачивая свое прямое назначение, но еще и дезинформируя визитеров наличием неработающей кнопки. Однажды, изучая ассортимент хозтоваров на Али, я увидел звонок, кнопка которого якобы, полностью автономна и не удержался от того, чтобы проверить этот факт. Результаты — под катом.

Характеристики, заявленные производителем: Модель: AuGreener-E2 Число мелодий: 38 Вилка: EU/US/UK Рабочее расстояние: 100 M Питание: 100-240 В

50 градусов (каких именно, не указано).

Доставка заняла 18 дней, упаковано устройство неплохо: под внешней оберткой два слоя пупырки, внутри коробки без опознавательных надписей, виброгасящий наполнитель.

В комплекте поставки приемный модуль, работающий от сети 220 В, оснащенный вилкой европейского образца (при покупке можно выбрать из европейского, американского и английского стандартов), беспроводная кнопка, основание под неё, два саморезы с дюбелями и кусок двустороннего скотча на случай, если кнопку нужно закрепить, не повреждая поверхность.

Приемник умеет регулировать громкость (три уровня) и менять мелодию звонка. Присутствует 38 мелодий средней степени противности, я остановился на стандартном «дин-дон»

Несмотря, на заявленную китайцами водозащиту, кнопка имеет явственные щели, так что неизвестно, сколько она проживет под дождями в подмосковном климате.

Разобрав кнопку, обнаружил подковообразный магнит с катушкой и собственно, платку передатчика.

Приемник не разбирал, ибо сомневаюсь, что увижу там что-либо интересное.

Для тестов на дальность, вооружился двумя рациями и женой — по мере увеличения расстояния от дома, жал на кнопку и ждал в рацию рапорта о наличии звонка, когда рапорты прекратились, запросил голосом наличие сигнала и получил отрицательный ответ. Итого, на открытом пространстве (плюс деревянная стена дома), дальность уверенного приема составила 35 метров, по мере дальнейшего увеличения расстояния, иногда приходилось жать кнопку несколько раз. На расстоянии 80 метров, связь прекратилась совсем. С помощью ТВ-тюнера и SDRSharp, удалось установить, что рабочая частота передатчика составляет 433,87 МГц, мощность излучаемого сигнала зависит от силы нажатия кнопки.

Ложных срабатываний от брелоков сигнализаций-ворот, а также сигнала рации, настроенной на рабочую частоту, не замечено.

Вывод: в целом, вещь имеет право на жизнь, под вопросом лишь долговечность кнопки. Товар куплен за свои кровные, в качестве домашних любимцев, на некоторых фото за окном видны ульи с пчёлами.

Часто возникающие поломки

Эти устройства часто ломаются, причины поломок различны. Среди основных выделяют следующие:

• замыкание контакта в плате микросхемы;
• резкий температурный перепад на улице;
• низкий заряд батареи, которого не хватает на передачу сигнала.

Но часто основной проблемой становится слабый сигнал устройства или его срабатывание лишь в нескольких сантиметрах от блока. Основной причиной поломки является слабый заряд установленной батареи, которая подлежит своевременной замене.

Если же и после ее замены сигнал не доходит до блока, вероятно, что за некоторое время поменялись частоты передатчика и приемника. В этом случае необходимо подготовить отвертку из диэлектрических материалов (стеклопластика или оргстекла). Затем с ее помощью нужно подкрутить подстроечник катушки индуктивности. В ходе этого следует периодически нажимать на кнопку, постепенно удаляясь от блока приемника. Когда будет определено максимальное расстояние срабатывания приемника, можно устанавливать его в требуемое место.

Крутить подстроечник следует медленно и аккуратно. При этом нужно запомнить его начальное положение и количество сделанных оборотов в ту или иную сторону. Это необходимо для того, чтобы можно было вернуть его в стандартное положение в случае неудачи.

Беспроводная модель звонка в разобранном виде

Также причиной неудовлетворительной работы звонка может быть неправильная батарея. Как правило, на данных устройствах используются элементы 12В (23А). Нередко кнопка регулировки частоты может быть вынесена непосредственно на корпус устройства. В таком случае нужно зажать кнопку и путем подкручивания регулировки настроить требуемую частоту.

Еще одной причиной несрабатывания звукового сигнала является длительное использование устройства. В этом случае можно самостоятельно разобрать звонок, попытавшись своими силами устранить неисправность. Как правило, такие устройства могут быть собраны ненадлежащим образом. Еще один способ устранения проблемы – очистка платы спиртовым раствором.

Как собрать беспроводной дверной звонок по принципиальной схеме?

Прикладная наука не стоит на месте. Благодаря этому наша жизнь становится комфортной и безопасной. Так в быту появляются новые приборы и гаджеты, усовершенствуются старые. Они становятся компактными, универсальными и стремительно избавляются от проводов. Аналогично дело обстоит и с дверными звонками. Сейчас уже никого не удивишь звонком со множеством мелодий, с хорошим качеством звука или имитирующим голос человека.

А вот беспроводной радиозвонок – это новый продукт на рынке. Тем не менее, с каждым днем его популярность только растет. Связанно это, прежде всего, с тем, что его легко установить и при этом не придется прокладывать провода и сверлить стены

Это важно, когда он установлен на тамбурной двери или на калитке частного дома

Дверной звонок беспроводного типа

Так в чем же секрет такого уникального устройства. Как говорят, все гениальное – просто. Достаточно заглянуть под его корпус, чтобы убедиться в этом.

Выбор беспроводного звонка: на что стоит обратить внимание?

Чтобы приобрести самое подходящее для помещения устройство, нужно обратить внимание на некоторые особенности. Среди основных следующие:

• тип звонка. Хотя все такие устройства имеют одинаковый принцип функционирования, они могут иметь некоторые различия;
• дизайн. Для органичного дополнения двери или калитки при покупке следует учитывать его цвет, форму, вид корпуса;
• количество батарей. В будущем это поможет сократить расходы на приобретение новых батареек, чтобы обеспечить стабильную работу устройства;
• прием сигнала. Если строение значительных размеров, устройство выбирают большей мощности.

Беспроводная модель звонка и необходимые комплектующие

Беспроводной дверной замок – это удобно и функционально. При желании его всегда можно заменить проводным вариантом, однако он вряд ли будет настолько же комфортен в процессе эксплуатации. Стоит отметить, что невысокая стоимость становится одним из важных достоинств, позволяющих приобрести беспроводную модель. Можно подобрать интересный вид, цвет и определиться с мелодией.

Обзор популярных моделей

Дверной звонок Feron H2-138C

Стоимость 850 руб.

Беспроводной звонок, оснащенный двумя кнопками. Его можно использовать в помещениях с двумя входами. В загородном доме одна кнопка может быть установлена на калитке, а вторая – на входной двери в дом. Кроме того, вторая кнопка может вообще не использоваться, а быть запасной на случай выхода из строя установленной ранее.

Технические характеристики звонка:

• количество мелодий -32;
• габаритные размеры абонентского блока, мм – 8х108х39
• габаритные размеры дверной кнопки, мм – 32х81х20;
• электропитание – автономное, от малогабаритных батареек;
• радиус действия, не менее, м – 100;

Кнопки звонка имеют влагозащищенный корпус, что позволяет устанавливать их вне помещений. На корпусе абонентского блока имеется кнопка выбора мелодий, регулятор громкости сигнала и светодиодный индикатор вызова. Сигнал от кнопки звонка на абонентский блок передается по радиоканалу. Кодирование сигнала исключает ложное срабатывание.

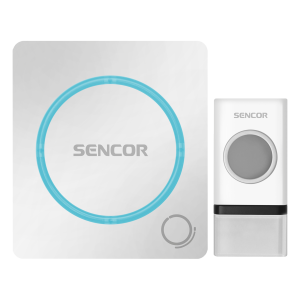

Дверной звонок Sensor SWD 110

Цена составляет – 1130 руб.

Беспроводной звонок с большим радиусом действия. Обладает оригинальным внешним видом и имеет компактные размеры.

Технические параметры:

• количество мелодий – 48;
• радиус действия, не менее – 150;
• габаритные размеры кнопки, мм – 85х40х21;
• габаритные размеры абонентского блока, мм – 90х80х23;
• электропитание:
• к-нопки – автономные, от минибатареек;
• абонентский блок – от сети переменного тока 220 В;

Абонентский блок выполнен в виде сетевой вилки и устанавливается непосредственно в розетку стационарного сетевого питания. Оснащен визуальными индикаторами на кнопке и абонентском блоке. На боковой грани корпуса размещены переключатель выбора мелодий и регулятор громкости сигнала. Нечувствителен к электромагнитным и радиопомехам. Работает на частоте 433 мГц.

Звонок SkyBell

Рассматривая варианты совмещения беспроводных звонков с миниатюрными видеокамерами необходимо обратить внимание на оригинальную модель беспроводного видеозвонка со встроенными датчиком движения, микрофоном и громкоговорителем. Устройство производится американской компанией SkyBell Technologies

Inc. (Калифорния). Оно не имеет абонентского блока, а сигнал вызова, звук и изображение передаются на планшет или смартфон владельца через Wi-Fi. Видеокамера обеспечивает обзор 170 градусов. Стоимость такого видеоглазка от 9900 до 11000 руб

Устройство производится американской компанией SkyBell Technologies. Inc. (Калифорния). Оно не имеет абонентского блока, а сигнал вызова, звук и изображение передаются на планшет или смартфон владельца через Wi-Fi. Видеокамера обеспечивает обзор 170 градусов. Стоимость такого видеоглазка от 9900 до 11000 руб.

Pet Sensing Doorbel для домашних животных

Разработчики беспроводных дверных звонков позаботились даже о домашних любимцах – кошках и собаках. Ими создан оригинальный звонок Pet Sensing Doorbel, который дает возможность владельцам животных узнать, когда их питомцы хотят зайти внутрь жилища или выйти из него.

Устройство крепится внутри помещения на стене рядом с дверью и реагирует на сигнал, излучаемый запрограммированным ключом, закрепленным на ошейнике животного. Когда носитель ключа подходит к двери, раздается звуковой сигнал.

Длительность сигнала – 7 секунд, затем он начинает повторяться с интервалом в 5-10 секунд до тех пор, пока хозяин не откроет дверь. Громкость сигнала регулируется и может достигать уровня в 101 дБ. Этой громкости достаточно, чтобы поднять даже спящего хозяина. Дальность действия звонка составляет 92 см. Он работает от трех батареек, заряда которых хватает на 7-10 месяцев.

https://youtube.com/watch?v=6kK88-7K4tM

Достоинства и недостатки

Чтобы понять, стоит ли устанавливать дверной звонок на батарейках, оценивают его преимущества:

Отсутствие потребности в прокладке проводов к динамику. Это главное достоинство, влияющее на выбор средства звукового оповещения для частого дома, где входная дверь расположена далеко от калитки. При установке проводного электрического дверного звонка нужно закладывать провода под землей. Радиозвонки подобного недостатка лишены.
Автономное питание. Устройство питается от батарейки, на его работу не влияет отключение электричества

Важно это и для дачных домов, не имеющих электроснабжения.
Простота монтажа и переноса кнопки. Это преимущество редко реализуется на практике

С ним сталкиваются люди, решающие переместить калитку, изменить сторону ее открывания, установить почтовый ящик на месте прежнего расположения кнопки. В случае с проводным прибором приходится перекладывать кабель, радиоволновые устройства просто перевешивают.

К недостаткам относят:

1. Неудобства, связанные с использованием батареек. Элементы питания приходится регулярно менять, поэтому владельцу квартиры нужно рассчитать затраты заранее.
2. Проблемы с выбором места монтажа. Беспроводные устройства устанавливаются не везде. При выборе места учитывают радиус действия прибора, расстояние от кнопки до приемника, присутствие преград, мешающих передаче сигнала.
3. Проблемы с креплением устройства. Некоторые производители для крепления предусматривают клейкую поверхность. Со временем липучка может утратить свои свойства, из-за чего звонок начинает смещаться. При установке подобного изделия дополнительно используют шурупы.

Как подключить электрический звонок и его кнопку в квартире или доме

Современный электрический звонок состоит из самого корпуса, устанавливаемого внутри дома или квартиры и кнопки, монтируемой возле входных дверей.

Установить, подключить или заменить электрический домашний звонок и его кнопку очень просто самостоятельно, не вызывая мастера. Только обязательно перед началом работ отключите автомат или пробки, с которых запитан звонок. И обязательно проверьте отсутствие фазы на всех проводах при помощи индикаторной отвертки по этой инструкции.

Современные модели электрических звонков для дома и квартиры бывают двух типов подключения:

1. Проводные. которые подключаются к домашней электропроводке. Дополнительно к месту установки кнопки и звонка необходимо протянуть двух жильный кабель.
2. Беспроводные с дальностью действия до 100 метров, которые быстро и просто устанавливаются. От кнопки передается радиосигнал на звонок, поэтому и не требуется провода для подключения. Но требуется установка батареек как в саму кнопку, так и звонок. Большинство моделей беспроводных моделей могут работать и от электросети 220 Вольт.

Из практических соображений, для квартиры лучше использовать проводной звонок- установили и забыли. Но для частного дома, когда кнопка устанавливается на удалении возле калитки или ворот лучше использовать звонок с радио кнопкой.

Нередко и в квартирах лучше использовать беспроводной вариант. например, если перебит или обломался кабель на кнопку или ее надо установить возле общих дверей на замке перед входом на лестничную площадку.

Как правильно подключить звонок

Все современные звонки. как правило оборудованы световым индикатором работы и отдельной кнопкой включения на корпусе. Обязательно ее включите после окончания работ по установке и подключению.

Варианты подключения электрического звонка:

• Проводной звонок и кнопка- самый распространенный вариант. С электропроводки подключается ноль на прямую на сам звонок, а фаза — через кнопку, при нажатии которой замыкается цепь и срабатывает сигнал или играет мелодия. Практически это делается следующим образом, в распределительную коробку электропроводки заводятся и соединяются два 2-ух жильных кабеля. Один кабель идет на кнопку- одна его жила подключается от фазной скрутки в коробке, а вторая подключается к жиле второго кабеля, идущего на звонок. Оставшийся провод на звонок подключается к нулевой скрутке в коробке.
• Подключение проводного звонка с двумя кнопками. При необходимости Вы можете подключить 2 или больше кнопок на один звонок. Все они подключаются параллельно друг другу. Практически- это делается добавлением в коробке в скрутки подключения одной кнопки, аналогично второй.
• Подключение беспроводного звонка на батарейках. Необходимо разобрать корпус или открыть крышку батарейного отсека и вставить с соблюдением полярности батарейки. Вот и все осталось щелкнуть выключатель. Очень быстро и не надо прокладывать и подключать провода.
• Подключение беспроводного звонка от электросети. Подключаем напрямую без разрывов фазу и ноль с распределительной коробки на контакты звонка под 220 Вольт. Есть варианты с вилкой- достаточно просто вставить такой прибор в электрическую розетку.
• Подключение проводного звонка с 4 контактами. Редко встречающийся вариант. Одна пара предназначена для подключения электропитания, а вторая- для двух проводов от кнопки. Не рекомендую покупать такие модели.

Как подключить кнопку звонка

• Для подключения проводов. необходимо разобрать кнопку и закрепить ее к стене на 2 самореза или дюбель-гвоздя. Затем зачистите провода и подключите их на два контакта. Порядок присоединения при этом может быть любым.
• В беспроводную кнопку вставляем батарейки и приклеиваем на двухсторонний скотч, но лучше прикрутить к стене.

Я рекомендую для дома или квартиры. если есть провода на звонок и кнопку, устанавливать проводные варианты. Если нет или обломаны, тогда беспроводные.

Установка

Установка беспроводных дверных звонков осуществляется предельно просто, что является главным достоинством подобных устройств. Необходимо установить внутрь корпусов вызывной панели и абонентского блока (в зависимости от варианта исполнения) батарейки и закрепить их на двери или стене с помощью двухсторонней липкой ленты или 1-2 шурупов.

На этом работы по установке устройства заканчиваются и изделие готово к работе. Если абонентский блок работает от сети переменного тока, то его необходимо предварительно включить в имеющуюся розетку.

Широкое распространение беспроводных дверных звонков обусловило большое количество отзывов о конкретных моделях на сайтах их продавцов.

Большинство положительных отзывов посвящено достаточно дорогим моделям, отличающимся высоким качеством изготовления и изысканным дизайном. Отрицательные отзывы посвящены низкосортным китайским поделкам, которые не заслуживают никакого внимания.

Установка

При установке изделия на калитке нужно помнить о том, что заявленный производителем радиус работы подразумевает пространство, лишенное преград. Если условия для работы звонка не идеальны (есть преграды), рабочий диапазон звонка значительно сужается. По этой причине необходимо выбрать точки установки для обеих частей аппарата так, чтобы между ними было минимум бетонных стен и металлических полотен.

Если есть сплошные металлические преграды, радиозвонки использовать не рекомендуется. Значительно уменьшается радиус работы беспроводного звонка и при близко расположенном оборудовании GSM сетей. Перед установкой необходимо учесть следующее снижение радиуса действия:

• Минус 10–20 % для стен из гипса и дерева;
• Минус 25–40 % для кирпичных преград;
• Минус 40–85 % для стен из армированного бетона.

Современные модели часто оснащаются дополнительными базовыми приемниками.

Название элементов конструкции звонка домофона для калитки

1. Для кнопки необходимо выбрать подходящее место. Вариантов точек монтажа много: под козырьком столба опоры, на передней планке корпуса металлического профиля и т. д. В каждом отдельном случае необходимо руководствоваться вопросами удобства и этики.
2. Кнопки чаще всего имеют на основе корпуса двусторонний скотч. Можно воспользоваться таким вариантом фиксации, то есть, просто снять пленку со скотча и прижать его к точке установки.

3. Чтобы двусторонний скотч приклеился «намертво», поверхность под установку кнопки следует обезжирить специальным раствором.

4. Если возникли сомнения в надежности скотча, можно дополнительно закрепить кнопку саморезами. Делается это через специальные выемки в самом устройстве. Выбирать крепежные элементы следует по размеру отверстий в корпусе и в зависимости от материала, из которого изготовлена калитка.
5. Если калитка выполнена из профнастила, а кнопка звонка фиксируется к нему саморезами, то сначала под крепежи делается разметка. Затем по сделанным отметинам просверливаются отверстия. Отверстия обязательно смазываются антикоррозийным раствором.
6. Установка уличной части устройства на калитке из профнастила потребует использования специальных саморезов. Они изготавливаются особой формы и из оцинкованной стали. После установки кнопки звонка места стыков саморезов и полотна калитки аккуратно обрабатываются герметиком. Такая дотошность оправдана, так как профнастил является многослойным материалом, а любые деформации его поверхности могут стать причиной развития коррозии.
7. Кнопки беспроводного устройства работают от одной батарейки, которую следует периодически менять. Для этого корпус прибора аккуратно снимается, и старый источник питания заменяется новыми батарейками.
8. Установка базовой части аппарата осуществляется в доме. Как правило, на корпусе устройства имеется место для гвоздя. Достаточно вбить гвоздь в удобном для приемника месте, например, над входной дверью в дом или возле кухонной двери. Затем стационарный приемник просто надевается на вбитый гвоздь.
9. Если приемник работает от электросети, место для него следует выбрать вблизи свободной розетки.
10. Наиболее недорогие модели звонков работают от пальчиковых или аккумуляторных батареек.

Основные особенности

Для установки на калитку используют беспроводные звонки, которые имеют ряд отличий от проводных моделей, а именно:

• Такой звонок на калитку не нуждается в доступе к электросети. Это позволяет избежать прокладки проводов по участку и делает эксплуатацию устройства предельно безопасной. Проводные системы оповещения нередко повреждаются под воздействием внешних факторов, что может быть опасно для человека.
• Отсутствие проводов позволяет установить звонок в считанные минуты. Никаких специальных знаний и навыков для этого не требуется. Механизм при необходимости можно легко демонтировать и перенести в другое место, что особенно актуально для дачников, которые пользуются участком только в летний период
• Современные механизмы отличаются оригинальным дизайном. Можно приобрести устройство для лаконичной калитки из металлопрофиля, выбрать изысканную модель для входной кованой системы.
• Дополнительные комплектующие дают возможность оповещать о приходе гостей сразу в нескольких помещениях. Например, один динамик можно установить в гостиной, а второй — в гараже или в спальне на втором этаже.

Дверной звонок с двумя мониторами

Есть и минусы:

• Необходимость в регулярной замене батареек. Но если вы выбираете качественную модель звонка, то в среднем эту процедуру понадобиться делать не чаще 1 раза в 2 года.
• При резких перепадах влажности и температуры, попадании внутрь устройства пыли возможны некоторые сбои в работе устройства. Особенно чутко на низкие температуры реагируют батарейки, быстро теряющие свой заряд и требующие более частой замены.
• Если кнопка отделена от динамика преградами из металла или бетона, качество передачи сигнала может снизиться. Поэтому, даже если расстояние от калитки до дома небольшое, лучше выбирать модель с солидной дальностью радиосигнала (100-130 м).
• Электронная начинка при длительной эксплуатации, может выйти из строя, что грозит искажением звукового сигнала или полным его прекращением.

Самодельный звонок беспроводного типа

Рассмотрим одну из самодельных микросхем беспроводного аналога подобного устройства. В основном принципе работы они похожи, но есть некоторые отличия. Основным отличием становится частота, на которой сигнал передается с передатчика на принимающее устройство – 87.9 МГц. Само устройство состоит из следующих основных модулей:

• Схемы управления,
• Звукового чипа,
• Передатчика,
• Источника питания.

Рассмотрим каждый элемент схемы более подробно.

Схема самодельного дверного радиозвонка.

Управление устройством осуществляется посредством кнопки S1. По сути, она запускает музыкальный чип и таймер передатчика. Когда она находится в нажатом состоянии на выводы 6 и 13 идет напряжение. Также здесь присутствует микросхема на резисторе R2 и двух диодах VD1 и VD2. Она лимитирует верхнее значение напряжения на выводах 6 и 13. Это необходимо, так как микросхемы УСМ и К561 отличаются логическим уровнем. Само устройство управления применяется на основе микросхемы D1. Она играет роль таймера, который включает передатчик на несколько секунд, после того как нажата кнопка S1.

Посредством элементов D1.1 и D1.2 генерируется одиночные положительные импульсы

Их длительность напрямую связана с постоянной времени в цепи С1-R4 (беря во внимание значения, указанные на схеме, можно сказать, что длительность импульсов порядка двадцати секунд). Импульс меняет полярность, попадая на инвертор D1.3, и далее идет на ключ VT1

Источник питания бестрансформаторного типа, а установленный конденсатор C5 гасит излишнее напряжения.

Важно! В этой схеме полярные конденсаторы применяются электролитического типа, C11 и С12 – керамические, остальные же – любые. Необходимо, чтобы все конденсаторы имели напряжение не меньше 16V, а для C5 – минимум 300V

Катушки L1 и L2 обматываются тонким проводом: на первую – 6 витков, на вторую – два. Обе они бескаркасные, а внутренний диаметр – семь миллиметров.

Для звукового чипа используется микросхема УМС8-08. Она воспроизводит 8 различных звуков, заложенных в нее. Выбор мелодий осуществляется перелистыванием, посредством S1. Если же пустить выходные импульсы с микросхемы D2 через транзисторный ключ VT2 на трансформатор T1 с конденсатором C10, а затем на динамик, то звучание сигнала будет мягким и приятным для слуха (исчезнут высокие и резкие звуки).

В качестве антенны используют кусок провода. Будет достаточно длины не более метра. С подобной антенной устройство передает сигнал от передатчика к приемнику на расстояние до ста метров.

Теперь необходимо настроить устройство. Первым делом проверяется источник питания. Далее проверяют правильность работы звукового чипа. Если все работает, то переходят к настройке передатчика. На время проводком замыкается VT1 и эммитер. Сам приемник устанавливается на указанной выше частоте. С помощью настройки С11 и С12 добиваемся уверенного приема на максимальной дальности. Благодаря резистору R8 устанавливаем модуляцию для лучшего звучания приемника. Затем перемычка убирается и настраивается таймер на D1. Для этого кратковременно нажимают кнопку S1. При этом передающее устройство включается и работает несколько секунд. Если этот временной промежуток слишком мал или, наоборот, слишком велик, то его изменяют с помощью подбора R4 и C1.

Таким образом, имея минимальные знания и закупив все необходимое в ближайшем магазине радиотоваров, можно сделать надежный звонок своими руками.
