Автоматический полив газона своими руками

Устройство системы полива газона

Система орошения предназначена для полноценного полива газона методом дождевания. Благодаря распылителям, увлажнение почвы происходит равномерно, без размытия верхнего плодородного слоя, корни получают достаточное количество влаги, а трава остается свежей и сочной на протяжении всего сезона.

Система полива включает в себя следующие узлы:

• дождеватели, распыляющие воду;
• насосная станция, обеспечивающая стабильное давление в системе;
• фильтры тонкой очистки, предназначенные для улавливания посторонних частиц;
• регуляторы давления – их используют при установке дождевателей разного типа, чтобы выровнять напор воды;
• электромагнитные клапаны, включающие и отключающие подачу воды к отдельным группам дождевателей;
• трубы ПНД, соединяющие элементы системы;
• контроллеры, управляющие всей системой по заданной программе.

Дождеватели (спринклеры) представляют собой устройства, разбрызгивающие поступающую по трубам воду в виде мелких капель. В нерабочем состоянии они практически незаметны на поверхности газона. При подаче воды спринклеры выдвигаются вверх.

• статические, имеющие строго определенное направление и угол распыления;
• роторные, со струей воды, вращающейся за счет внутренней турбины;
• импульсные, в которых струя воды вращается с помощью встроенного храпового механизма.

Статические спринклеры устанавливают в тех местах, где требуется строго очерченный угол распыления (обычно по краям газона, вдоль зданий, ограждений и дорожек). Роторные и импульсные дождеватели имеют определенный радиус распыления, их монтируют в центре газона таким образом, чтобы не оставалось не политых участков.

Для равномерного полива всей поверхности газона используют дождеватели с разным радиусом распыления. Их подключают через индивидуальные регуляторы давления.

Насосную станцию устанавливают у источника воды — водопровода, скважины или колодца. Мощность и пропускную способность насосной станции выбирают, исходя из размеров газона и требуемых объемов полива. Насосную станцию обязательно оснащают фильтром тонкой очистки, чтобы избежать попадания в систему песка, ржавчины и других мелких примесей.

При большой площади участка, целесообразно разделить дождеватели на отдельные группы, включающиеся по очереди. Так можно уменьшить требуемую мощность насосного оборудования и снизить затраты на приобретение. Включение групп спринклеров в этом случае осуществляется с помощью электромагнитных клапанов, управляемых контроллером.

Контроллер и блок управления размещают в удобном месте, подключают к электрической сети и запитывают от него насосную станцию и электромагнитные клапаны. Кабели управления прокладывают скрыто (под землей) в гофрированной металлической трубе.

В качестве трубопроводов используют пластиковые трубы ПНД и соединительные резьбовые фитинги.

Они собираются быстро и без использования сложного оборудования, устойчивы к пониженной температуре, не гниют. Диаметр труб подбирают, исходя из необходимой пропускной способности по результатам расчета.

При укладке труб на небольшой глубине, в промерзающем слое грунта, в конце веток системы обустраивают дренажные колодцы и сливные вентили для осушения системы и ее консервации на зимний период. Доступ к дренажным колодцам должен быть простым и удобным.

К системе можно также подключить приствольный полив для деревьев/кустарников и капельный – для клумб и цветников. Такой полив подсоединяют через редуктор, понижающий напор воды. Чтобы исключить работу системы полива в ненастную погоду, в схему включают датчик дождя — его устанавливают на открытом месте и подключают к контроллеру.

Обратите внимание! Выбор компонентов и узлов для системы полива проводят только после выполнения расчета и подготовки эскиза

Монтаж

Для того, чтобы сделать качественный автоматический полив своими руками, вам нужно:

• насосная станция;
• трубы ПНД;
• фильтры (тонкой очистки);
• регуляторы давления;
• контроллеры;
• дождеватели;
• электромагнитные клапаны.

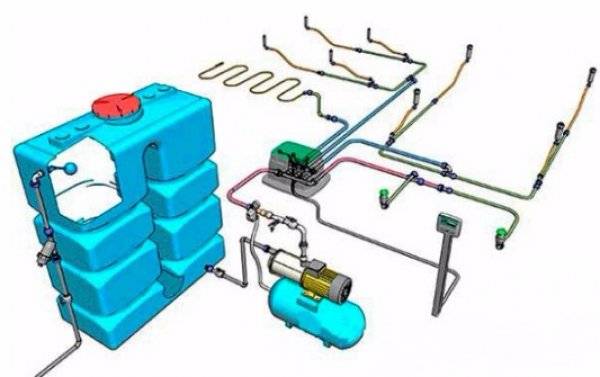

На этой схеме показаны все элементы системы автоматического полива и их устройство

Если центральный водопровод не обеспечивает нужное давление, то с этим справляется насосная станция. Производительность подбирается в зависимости от размеров участка и требований в поливе.

Чтобы дождеватели не забились и не вышли быстро из строя, нужен фильтр, особенно если источник – самодельная скважина.

Регуляторы давления используются как для дождевателей разного вида, так и при капельном орошении. Трубы переносят воду к дождевателям

Обращайте внимание на их сечение – чем дальше к дождевателю, тем оно меньше

Электромагнитные клапаны позволяют контролировать полив поочередно, а дождеватели (поливающие головки) выполняют само орошение растений.

Согласно плану, выполняется монтаж. Необходимые системы подсоединяются между собой, выполняется пробный запуск. Если результат вас удовлетворяет, то для установки труб и дождевателей выкапываются канавы в нужных местах, обычно V-образные. Рекомендуют делать их поглубже, но порой достаточно и глубины примерно в 30 см.

Система автоматического полива собирается и устанавливается в подготовленные канавы

После этого все установленные и соединенные элементы прикапываются землей. Особенно выгодно устанавливать выдвижные дождеватели для газона – тогда они не будут мешать никаким работам.

Во время всех работ советуйтесь со специалистами и подходите к делу основательно. Если вы сомневаетесь в своих силах и не хотите тратить время на «ручную работу», наймите эксперта. Однако подойдя основательно к вопросу, вы можете самостоятельно создать оптимальные условия для участка, сэкономив при этом на работе и планировке.

Июл 30, 2015

Информация о статье

Название
Монтируем автоматический полив газона самостоятельно

Описание
Статья-руководство по выбору автоматической системы полива газона и самостоятельной установки ее на своем участке

Автор

Нормы полива газона

Полностью автоматизированные системы, оснащенные погодными датчиками, осуществляют полив в зависимости от их (датчиков) показаний.

В программируемых системах устанавливают время и продолжительность полива каждого участка, при этом ориентируются на следующие нормы:

• для полива 1 м 2 газона необходимо 12-15 л воды;
• почва во время полива должна увлажняться на 20-30 см;
• частота полива газона в ясную погоду – не реже одного раза в три дня.

Для определения продолжительности каждого полива, рассчитывают потребность газона в воде и делят ее на часовой расход воды в каждой зоне.

Пример: участок газона площадью 160 м 2 , на нем установлены 8 спринклеров с расходом воды 0,6 м 3 /час и 4 спринклера с расходом 0,3 м 3 /час. Для однократного полива участка необходимо 150х15=2250 л или 2,25 м 3 воды. Суммарный расход при работе всех спринклеров составит 8х0,6+4·0,3=6 м 3 /час. Время полива 2,25:6=0,375 часа или 22 минуты.

Видео – Система полива газона своими руками

Система полива газона на участке позволяет и снизить время, потраченное на уход за участком. Современные системы управления способны включать полив в зависимости от погодных условий, что поможет сэкономить воду в непогоду и своевременно полить газон в сильную жару. Благодаря современной системе полива, ваш газон будет радовать глаз яркой густой травой и ухоженным видом.

Составление плана и чертежа

После того, как вы определились с системами полива и потребностями ваших растений, следует обзавестись миллиметровкой. На ней обозначьте дом, террасу, гараж и другие участки, которые не требуют полива. В результате у вас останется сектор, который нуждается в поливе и размещении на нем дождевателей.

У вас должна быть некая наиболее центральная точка водозабора. От источника водоснабжения ведется трубопровод, который используется для системы автоматического полива

Важно знать диаметр изначального трубопровода и его пропускную способность

На этом рисунке показан пример чертежа, на котором обозначены все объекты и секторы полива

Следующим шагом является определение количества дождевателей и их локация. Это зависит от растений и количества секций, а также производительности насосной станции.

Дождеватели имеют свое давление, рабочий радиус и количество воды, которое расходуется при использовании.

Чем выше давление воды, тем больше дождевателей работает на одном трубопроводе. Они подбираются согласно сектору работы и потребности в воде.

Количество дождевателей на вашем участке зависит от площади территории для полива и от растений, здесь произрастающих

Если пропускная способность крана будет меньше, чем потребность в воде выбранных вами дождевателей, придется делать дополнительную линию. Если у вас комбинированный участок и два типа систем, то капельные будут иметь свою линию, дождевальные орошения – свою.

К одновременно работающим дождевателям позже будет подключен электромагнитный клапан.

На плане обозначьте расположения дождевателей и капельных орошений, если такие есть. С помощью циркуля, основываясь на радиусе действия и секторе работы, начертите сектор действия. Они должны равномерно орошать участок, последовательно включаться в определенной очередности, не перекрываясь между собой, и не задевая сектора, не нуждающиеся в орошении.

Выбор трубопроводов для организации автоматизированной системы полива на даче

Для обеспечения движения воды от резервуара до места предназначения используются трубы. Они подключаются к магистральному водоводу. Элементы укладываются для каждого участка отдельно и соединяются с клапанами и спринклерами.

Трубопроводы могут быть металлическими и пластиковыми. Первый вариант характеризуется высокими прочностными и эксплуатационными характеристиками. Однако металлические изделия склонны к воздействию коррозии, что уменьшает срок их службы. Также характерным для материала является трудоемкий монтаж, который требует определенных навыков и умений.

Трубы из пластика являются наиболее качественным и потому подходящим для систем автополива вариантом.

Более практичным вариантом для устройства системы автоматического полива своими руками считаются изделия из пластика. Материал имеет гладкую внутреннюю поверхность, исключающую вероятность накопления отложений, благодаря чему снижается пропускная способность трубопроводов. Трубы из полиэтилена проявляют стойкость к колебаниям температуры, воздействию агрессивных веществ и солнечного излучения. Такой прочный и долговечный материал можно укладывать под землей и на ее поверхности.

Монтаж отдельных элементов осуществляется с помощью пайки или фитингов. Стоимость изделий составляет 40-80 руб./м. Среди известных производителей следует отдавать предпочтение компаниям Wavin, Rehau и Оstendorf.

Трубы из полипропилена не уступают по качеству пластиковым, зато уступают в цене.

Какой лучше купить автополив для теплиц: обзор популярных комплектов

Те, кто не желает заниматься самостоятельным подбором элементов для системы орошения, могут купить автополив в готовом виде. Одним из наиболее популярных вариантов для осуществления капельного полива является система «Аквадуся». Она рассчитана на площадь территории до 5 м². Максимальное время полива составляет 1 час.

Системы автополива обладают сенсорами, которые измеряют влажность и поэтому отключаются во время дождя.

В состав комплекта входят шланги, капельницы и контроллер, который работает от обычных батареек. С помощью «Аквадуси» можно организовать полив для 50 растений. Система проста в использовании и может быть смонтирована самостоятельно, без привлечения специалистов, что осуществляется на основании подробной инструкции, идущей в комплекте к изделию. Срок эксплуатации автополива составляет не менее 5 лет. Приобрести систему можно за 5400 руб.

Еще одной популярной моделью автополива для теплиц, купить которую можно за 6500 руб., является комплект «Жук». Название прикорневой капельной системы произошло от внешнего вида расположения шланга, напоминающего насекомого. Модель характеризуется простой конструкцией, которую может собрать даже начинающий мастер. Система рассчитана на полив 60 растений на площади 18 м². Но существует и парниковый вариант, рассчитанный на 30 растений на площади 6 м².

На заметку! Систему можно увеличить, дополнительно купив в магазине оросительные линии.
Монтаж и подключение системы капельного автополива от емкости «Жук».

Автополив «Жук» состоит из магистральных трубопроводов и мелких ответвлений, попарно располагающихся друг напротив друга, на концах которых находятся капельницы синусоидной формы, что предотвращает их засорение. В комплект может не входить таймер, что требует дополнительного приобретения устройства. Система оснащена фильтром, автоматически очищающим воду от механических примесей. Подключается автополив к крану сети централизованного водоснабжения или к водомерной бочке, которая обычно располагается на высоте до 4 м. Полив может длиться до 2 часов с интервалом от 1 до 160 часов.

Как поливать газон после посадки семян?

Весной дачник разработал почву, посеял семена и полил будущий газон. Но если он всю рабочую неделю не покажется на участке, все труды можно считать напрасными. Зерна находятся на небольшой глубине, а открытый солнцу и ветру грунт пересыхает моментально. Поливать газон в первую декаду после посадки семян нужно ежедневно. За это время зерна прорастут, и корни смогут брать воду с глубины в несколько сантиметров.

Не каждому работающему человеку удается ежедневно выбираться на участок. Земля дольше сохранит влагу, если вы накроете ее пленкой, куском рулонного кровельного покрытия или нетканым материалом. После появления всходов полиэтилен и рубероид нужно убрать, а пропускающее воздух покрытие можно оставить, пока оно не мешает росту молодой травы.

Многие информационные источники рекомендуют закрывать почву от пересушки толстым слоем мульчи. Это неплохой вариант, но годится он только для растений, уже достигших высоты 7-8 см. Если вы засыплете компостом участок сразу после посева, ростки не появятся – им не хватит света.

Взрослый газон нужно увлажнять не слишком часто, но обильно. А вот для молодой поросли такая схема губительна. Поливайте через 1-2 дня, а в жару ежедневно небольшими порциями. Если вылить слишком много воды, на почве образуется корка и к корневой системе не сможет поступать воздух. Когда трава затенит землю, а корни углубятся в грунт и сформируют структуру почвы, можно переходить на редкий и обильный полив.

Из чего состоит система автополива?

Для нормального роста газонной травы, рекомендуется использовать полив в виде метода дождевания. Корневая система в этом случае, получает необходимую влагу, которая обеспечивает быстрый рост и равномерную зеленую окраску.

Современные распылители в системе авто полива имеют множество отверстий, которые способствуют равномерному распылению жидкости. Благодаря им, удается избежать вымывания верхнего плодородного слоя.

Из чего состоит система полива? Она включает в себя несколько предметов:

• дождеватели. Для небольшого участка достаточно использовать от 4 до 6 распылителей влаги;
• насосная станция. Она является главным объектом автоматического полива. Её мощность рассчитывается исходя из площади приусадебного участка;
• очистительные фильтры. Они позволяют очищать воду от различного мусора и вредных примесей;
• регуляторы давления. Эти приборы регулировать равномерную подачу струи в процессе полива. Это помогает предотвратить вымывание почвы;
• электромагнитные клапаны. Они отвечают за подачу и отключение воды;
• трубы. Их используют для соединения всех элементов между собой;
• контролеры. Эти приборы позволяют задать необходимый режим и уровень расхода воды.

«Полив газона должен осуществляться в первой половине дня. В это время у растения отмечают ускоренные обменные процессы».

В специализированных отделах представлено несколько разновидностей дождевателей:

• статические. Они имеют широкий угол наклона, который равномерно распределяет воду на поверхности почвы;
• роторные. Эти модели оснащены турбинным механизмом. Он позволяет регулировать длину струи и подачу жидкости;
• импульсные. Они обеспечивают вращение струи на несколько метров.

Современные установки авто полива оснащены потайными дождевателями. Они спрятаны в верхних слоях почвы. Для равномерного увлажнения, необходимо использовать несколько разновидностей дождевателей. На фото полива газона запечатлен процесс орошения зеленного участка.

Насосная станция должна располагаться рядом с источником воды. Это обеспечит максимальную мощность установки.

Основное требование этой системы заключается в присутствии специальных фильтров. Они предотвращают попадание мусора и частиц песка в полость дождевателей.

Контролеры должны быть установлены рядом с электрической линией. Она обеспечивает бесперебойное питание для всей установки. Элементы питания (кабель и провода) располагается в толще земли.

Предотвратить механическое повреждения поможет специальная гофрированная металлическая труба.

Столь необходимый полив газонной травы

     Полив травы на дачном газоне нужен для того, чтобы почва (перед посадкой растений необходима её подготовка) умеренно пропиталась влагой на глубину, иногда, до полуметра (в зависимости от её качеств и состава). Воды должно быть достаточно, чтобы обеспечить насыщение газона из расчета полтора-два десятка литров на квадратный метр, но ни в коем случае не меньше 11 литров на метр

Важно поливать таким образом, чтобы почву не переувлажнить. На это могут повлиять и затяжные дожди

Так случается, если трава посеяна в плотную почву.

     В результате корни растений испытывают кислородное голодание, и трава желтеет. Иногда целесообразно устроить дренаж. Ещё хуже будет, если почва под газоном будет оставаться пересохшей. Сигналом тревоги является неспособность травы выпрямляться спустя несколько часов после того, как по ней ходили. Наибольшего внимания требуют газоны в летний период, когда они требуют частого полива (молодую поросль на них, практически, ежедневно). Лучшее время для этого — вечером (попозже) и утром (пораньше).

Типовая схема полива

Начать следует с обычной схемы полива – она может быть восполнена детектором влаги, метеостанцией и прочими непростыми датчиками. Однако это увеличивает её стоимость и сложность установки, благодаря этому на первое время можно обойтись без дополнительных деталей.

Итак, в схему обычного автоматического полива входит:

• Станция насосная;
• Трубопровод;
• Спринклеры.

Если во время сборки применяются различные типы спринклеры, необходимо применять ещё и регуляторы давления – они обеспечивают хороший полив и долговечность всей системы.

В вариантах, когда одна схема полива обеспечивает влагой большую территорию, а силы насоса недостаточно для полива всей территории, применяются электромагнитные клапана – благодаря им система по очерди открывает спринклеры, одинаково поливая весь газон.

При водоподаче с песком и прочими мехпримесями, требуется установка фильтра – он убережет спринклеры от повреждений.

Теперь необходимо рассказать про различные элементы системы подробно.

Станция насосная

При подборе насосной станции обязательно необходимо подбирать модель, мощность которой отвечает орошаемой территории. Ясно, что намного мощнее модель обойдется дорого. Зато она сможет быстро полить газон на самом деле территории большого размера. Если у Вас есть сомнения, будет хорошо пройти консультацию у мастеров в компании, где вы будете приобретать насос. Это даст возможность неошибиться и, исходя из этого, серьёзных денежных трат.

Спринклеры

Второе название спринклеры – распылитель. Он предназначается для одинакового распределения воды по площади больших размеров. Также он исключает повреждение газона чрезмерно мощной струёй. В продаже на сегодняшний день можно заметить статические и роторные модели.

Первые распыляют воду по всему радиусу одновременно. Роторные же делают круг в 360 градусов за считанные секунды, поливая участок понемногу. Статические выглядят более красиво и распределяют воду как можно более равномерно, однако их не рекомендуется применять на участках больше 6-8 метров квадратных. Роторные же наилучшим образом соответствуют для очень крупных участков.

Трубопровод

Для трубопровода подойдут обыкновенные трубы из пластика малого давления. Главное тут правильно высчитать сечение. Тем не менее, сделать это очень легко – зная способность пропуска всех спринклеры (это должно быть отмечено в характеристиках), можно не прилагая больших усилий подсчитать, сколько литров воды в секунду должен пропускать трубопровод.

Выбираем систему для автоматического полива

Как и в любой другой области, в сфере ландшафтного оборудования существует несколько видов поливочной системы для газонов. Ознакомившись со всеми вариантами, Вы сможете сделать свой выбор.

В наше время представлено два способа автополива газонной лужайки. Речь идет о спринклерном и капельном способе полива.

Спринклерный полив

Способ сплинкерного полива – это система орошения, которая очень близка к естественному орошению в природе. Привычное название такого способа говорит само за себя – дождевание. Способ дождевания заключается в том, что через всю газонную лужайку разведена система трубопровода. Вода подаётся через сплинкеры (сопла) и рассекается в воздухе мелкими каплями, как при дожде. Сплинкерный полив способствует снижению температуры почвы и повышению влаги в воздухе.

Спринклерный полив

Само устройство, которое подает воду на газон, называется дождеватель и в зависимости от того, как он устанавливается, дождеватель делится на выдвижной и невыдвижной.

Выдвижной дождеватель

Выдвижной дождеватель незаметен, когда находится в нерабочем положении, потому что спрятан в грунте. А вот в процессе подачи воды выдвижные дождеватели выходят на поверхность приблизительно на 15-20 см и дальность их распрыскивания составляет 4-7 м. В свою очередь выдвижные дождеватели бывают:

• Роторные. Такой разбрызгиватель состоит из неподвижной и вращающейся части. На вращающейся головке разбрызгивателя есть лопасти, которые распыляют воду по кругу. К сожалению, очень мало кто может похвастаться кристально чистой водой не то что для полива, а хотя бы для пищи. Поэтому, если Вы не установите фильтр (или не проверите его при покупке), тогда Ваша система будет часто забиваться примесями, которые находятся в воде. Роторные дождеватели могут быть регулируемыми, в которых можно самостоятельно установить радиус полива, а нерегулируемые описывают четкий заданный круг (360о).
• Веерные. Их конструкция очень проста: корпус из пластика, выдвижной шток, невращающаяся насадка и втягивающая пружина. Вода разбрызгивается на 3-6 м. На некоторых участках с перепадами высоты или густыми высокими кустарниками эффективным может быть только оборудование для полива газона с веерным дождевателем за счет его способа подачи воды, чем-то похожего на воронку или форму перевернутого зонтика.

Невыдвижной дождеватель

Невыдвижной дождеватель установлен в земле и при подаче воды не выходит из нее. В зависимости от принципа действия, невыдвижные дождеватели делятся на четыре основных вида:

• Импульсные. Такой дождеватель подает воду порционно и плавно меняет дальность орошения.
• Маятниковые. Этот разбрызгиватель просто mast have для обладателей прямоугольных участков. В основе маятниковых разбрызгивателей находится труба с отверстием, качающаяся из стороны в сторону, поливая лужайку без пробелов. Дальность разбрызгивания воды 6-20 м (может регулироваться углом раскачивания трубки).
• Круговые. Установка состоит из площадки с вращающейся головкой с насадками. Дальность действия 3-10 м, регулируется давлением воды.
• Шланг-дождеватель. Можно сказать, что относительно предыдущих установок, шланг-дождеватель сравнительно новая система автополива. Конструкция очень простая: шланг (можно положить на основание, чтобы приподнять) с мелкими инжекторами для распыления. Сколько форсунок – такой полив и будет (густой или редкий).

Капельный полив

Устройство автополива капельного типа заключается в использовании перфорированных шлангов, разложенных по газону. Они подключены к водозабору, но вода в этом случае поступает не под напором, а маленькими порциями и поступает она непосредственно к корням, что существенно снижает количество поступаемой воды, а растения получают ровно столько влаги, сколько им необходимо. Чтобы не портить аккуратный вид лужайки, трубы прячутся под землю. Отверстия, через которые подается вода, не забиваются благодаря прослойке агроволокна.

Благодаря современным технологиям, Вы можете самостоятельно рассчитать расход воды. Это делается с помощью настраиваемого контроллера. Также Вы можете установить предпочтительные для себя настройки. К примеру, установите клапаны так, чтобы автополив включался при жаре и не включался повторно после дождя. Также с помощью датчиков мороза, Вы защитите растения от переохлаждения.

Установка системы полива газона своими руками

Теперь всю работу время перенести с бумаги на саму газонную лужайку. Разметьте на ней место под трубы, дождеватели и все остальное. Под нанесенными линиями выройте траншеи для закладки труб приблизительно в 1м глубины. Можно закладывать их и на полметра, но тогда обязательно создайте уклон и дренаж в самых низших точках системы. Это нужно, чтобы безболезненно слить воду зимой. Теперь соедините трубы между собой и уложите в подготовленные траншеи. Прежде, чем засыпать все землей, произведите проверку на герметичность. Накрутите дождеватели, засыпьте землей, отрегулируйте направление разбрызгивателей и наслаждайтесь результатом своего труда долгое время!

Система полива под землей

Но поскольку вся система скрыта под землей, не всегда есть возможность во время заметить неполадки. Чтобы этого не случилось, прислушайтесь к советам по уходу за системой автополива:

• Осматривайте и чистите форсунки от грязи как можно более часто;
• Добавляйте грунт в те места, где он просел (имеется в виду грунт в районе оросителя);
• Не забывайте заряжать аккумулятор контроллера;
• Законсервируйте систему на зиму – слейте воду, продуйте клапаны, спрячьте датчики в здание;
• Следите за фильтрами.

http://landshaftadvice.ru/poliv-gazona/http://teplica-exp.ru/sistema-poliva-gazona/http://lanshaft.com/ozelenenie/avtomaticheskij-poliv-gazona.html

Проект и разработка эскиза системы полива газона

Чтобы наладить автополив для газона своими руками, начните со схемы своей территории. Схема автополива должна включать в себя: саму газонную лужайку, деревья, кустарники и те зоны, которые поливать не следует.

Схема автополива

Расчитав способность пропускать воду у подающей трубы (с помощь табл.1), Вы сможете правильно подобрать необходимый диаметр для всей системы автополива.

Теперь время определиться с местом, на котором будут устанавливаться дождеватели. Мы писали выше, что на участке не все объекты нуждаются в поливе, поэтому, исходя из этого, а также из того, что некоторые дождеватели могут подавать воду на 25 м, устанавливаем нужное количество дождевателей в нужном месте. Все правильно рассчитать можно с помощью циркуля на подготовленной схеме. При нанесении дождевателей на план, не забудьте, что система все же имеет какие-то погрешности в радиусе во время работы. Зная расход воды одного дождевателя, Вы поставите нужное количество поливочных устройств, исходя также из данных производительности насоса.

На одну секцию полива приходится один электромагнитный клапан. Делайте разветвление трубопровода в одном месте, тогда Вам будет легче ремонтировать и обслуживать клапаны, так как они будут находиться все в одном месте.

Если Вы неправильно распланируете закладку труб, то есть опасность потери давления, перерасходу материала и маленькой эффективности процесса полива. Постарайтесь реже перегибать трубы и прокладывайте их к дождевателям по самому короткому пути.

Проверьте все еще раз. Схема автоматического полива разрабатывается для того, чтобы Вы убедились, что дождеватели охватывают всю зону, а у насоса хватает мощности.

С чего начать работу

Вот основные этапы подготовки и установки автоматической системы полива, с которыми вы столкнетесь:

1. Сбор информации. Перед тем как непосредственно переходить к чертежу плана, проанализируйте информацию в интернете и сопоставьте ее с тем, что имеется у вас на участке. Все это пригодится для составления чертежа и повлияет на выбор системы.
2. Чертеж общего плана.
3. Выбор системы полива, основываясь на общем плане.
4. Необходимые расчеты: пропускная способность трубопровода, места дождевателей на участке, места установки клапанов и контроллеров, определения нужного количества воды.
5. Чертеж схем системы полива и орошения.
6. Выбор управления и нужных материалов.
7. Заказ материалов и сборка системы, проверка на соответствие плану и пригодность.
8. Монтажные работы.

Обратите внимание на такую информацию:

• размеры участка;
• тип растений, их потребность в поливе;
• газон или высокие растения, комбинированная усадьба с различными кустами или наличие некоторой общей специфики насаждений. Это повлияет на решение о том, нужен вам индивидуальный полив разных растений или общий полив участка;
• наличие колодца, возможный источник воды, ее качество.

Главное, разберитесь в различиях между автоматической капельной и дождевальной системи полива.

Выбор системы

Капельный полив подходит для индивидуального полива

Капельный полив обычно выбирают для более «индивидуальных» растений, таких как деревья, кусты, клумбы, тепличные цветы и грядки.

Для равномерных и больших участков используется полив с дождевателями.

Однако бывают случаи, когда капельный полив используется и для газонов, и для всего участка, например, когда участок слишком узкий для установки другой системы.

Длинные шланги с отверстиями устанавливаются согласно плану и равномерно поливают выбранный вами сектор или область.

В качестве материалов для этой системы нужна емкость для воды и насос. Приобретаются также магистральные трубы, капельницы, наконечники, таймер, трубки для отвода, пробойник и фитинги.

Капельные линии располагаются рядом с нужными вас растениями либо зарываются в почву.

Основные преимущества дождевального способа:

• оптимальная стоимость и простой набор оборудования;
• равномерный полив;
• установка не зависит от силы и направления ветра;
• капли быстро впитываются в почву, вода не попадает на соседние зоны;
• установка этого способа простая и занимает меньше времени.

Дождевальный полив используют для больших территорий

Дождевальная система будет оптимальной, если:

• у вас узкий участок либо на нем есть некий сектор, для которого нужен индивидуальный полив (ширина участка менее двух метров);
• дождеватели попадают на дом либо другой нежелательный вам участок, и этого никак не избежать при планировке.

Если у вас есть собака, то есть вероятность, что она может погрызть или повредить систему капельных линий.

Секрет успеха дождевальной системы полива – в правильной планировке и разумном подборе материалов.

Автополив газона своими руками

Автополив можно сделать самостоятельно или купить уже готовую систему. Итак, решено установить на своем участке автоматический полив газона своими руками. С чего начать? Конечно же, с плана и чертежей. Подробный план-схема — это основа основ. Ведь надо же учитывать где и какое будет находиться оборудование, сколько материалов надо закупать.

Важно! Если участок приобретен недавно, составлять схему орошения надо в первую очередь, чтоб потом не портить уже обустроенное оформление участка. На обыкновенной миллиметровке надо отметить те конструкции, которые не будут перемещаться (строения, уже имеющиеся деревья), а так же пометить те, которые планируется высадить

Стоит так же отметить, где будут находиться зоны отдыха, огорода, плодового сада

На обыкновенной миллиметровке надо отметить те конструкции, которые не будут перемещаться (строения, уже имеющиеся деревья), а так же пометить те, которые планируется высадить. Стоит так же отметить, где будут находиться зоны отдыха, огорода, плодового сада.

В соотношении площади полива и формы искусственного луга можно высчитать необходимое количество дождевателей, их надо будет нанести на схему. Затем надо отметить, где будет находиться электрический щиток и место подачи воды (водопровод, скважина, водохранилище).

Для изготовления водопровода используются трубы ПВХ диаметром 32 мм. Спринклер соединяется с трубой при помощи отрезного штуцера. Ветки регулируются клапанами, которые в свою очередь объединяются в группы. Группы клапанов помещаются в специальных боксах, но не более 4-х штук. Чтобы соединить клапан с трубой, его помещают на специальное место и фиксируют муфтой.

Важно! Вместе с проектом надо продумать комплектацию выбранных составляющих, чтобы можно было произвести расчет стоимости всей установки
